【专享下载】最符合国标GB的SolidWorks工程图模版-溪风专用版

为了广大SolidWorks爱好者和SolidWorks从业者能够快速的进入到SolidWorks的学习和工作当中，溪风博客博主特意制作了符合GB的SolidWorks图纸格式和图纸模板，并分享给溪风博客的忠实粉丝会员们，下载和使用，并且可以在此基础上修改为适合自己的模板。

关于SolidWorks图纸格式和图纸模板的区别，博友们可以看这篇文章：

SolidWorks图纸格式slddrt与工程图图纸模板slddot什么区别？

下面介绍一下这套文件：

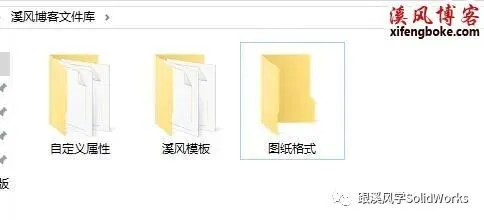

总共给大家分了三个文件夹，分别是“图纸格式”“溪风模板”“自定义属性”三个文件，如下图所示：

1、三个文件夹的调用：

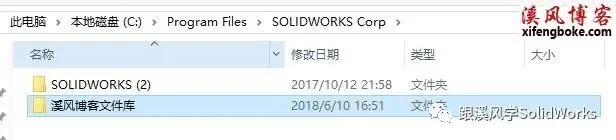

这个步骤主要介绍SolidWorks图纸格式放在哪和SolidWorks模板位置放在哪才能够画图的时候调用的问题，所以大家一定要放在合适的位置并配置好。这里推荐大家放在不容易被删除的位置，可以放在SolidWorks安装文件同一个问价下面，下载后只要复制粘贴过去即可。

然后我们打开我们的SolidWorks软件，点击工具-选项-文件位置，然后如图所示进行配置：

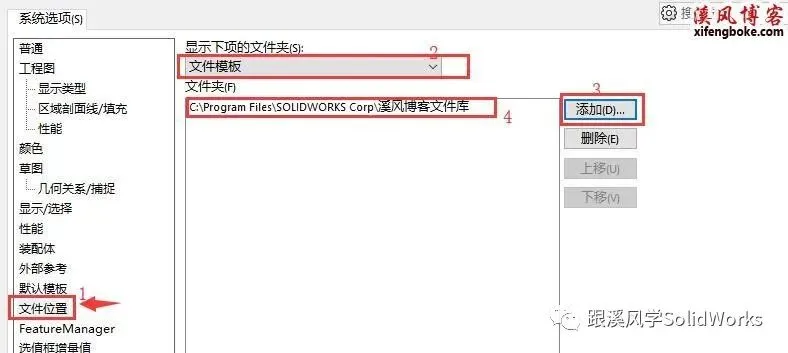

SolidWorks文件位置的存放位置调用：

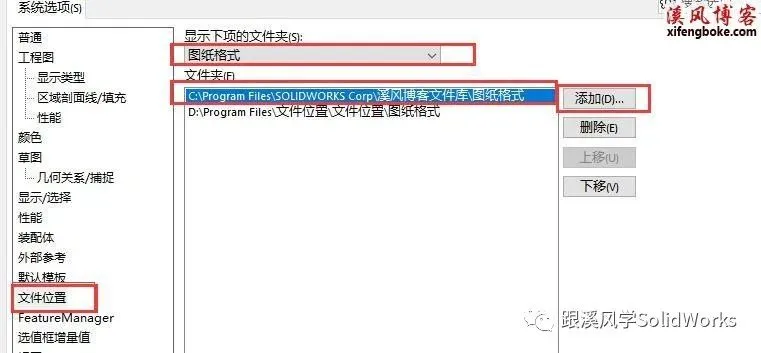

SolidWorks图纸格式存放位置调用：

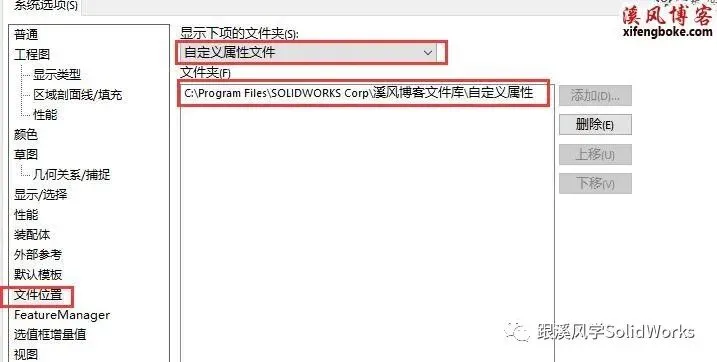

SolidWorks自定义属性文件：

然后我们点击右下角的确定即可完成三个文件夹的配置。

2、模板的使用：

模板分为零件模板、装配体模板、A3模板、A4模板，下面介绍一下使用

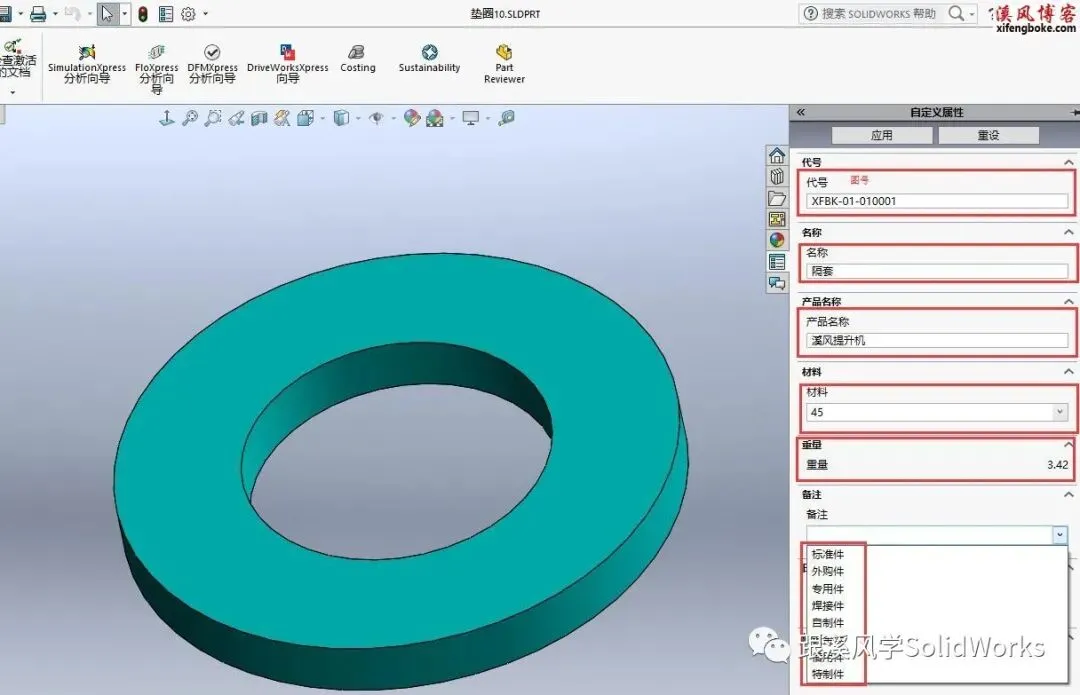

新建零件并填写参数，如下图所示：

点击右边的“自定义属性”图标，根据提示填写：

代号：就是我们常说的图纸图号，这里大家记得填写。

名称：零部件的名称。

产品名称：该零件属于某个产品，填写产品的名称。

材料：该零件制作需要的材质。

重量：模板自动调用零部件的重量。

备注：可以选择标准件、外购件、自制件等等。

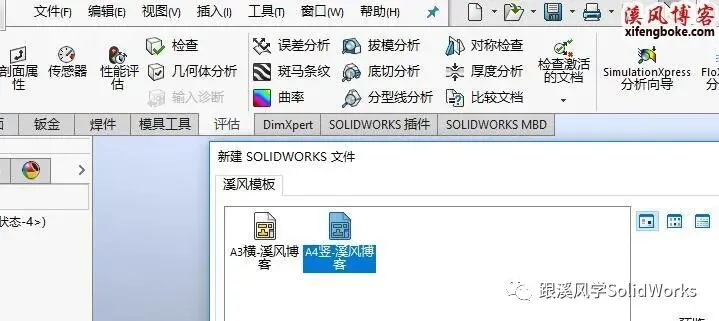

设置完之后点击最上面的“应用”即可完成属性的保存。然后我们切换的A4工程图模板进行出图。

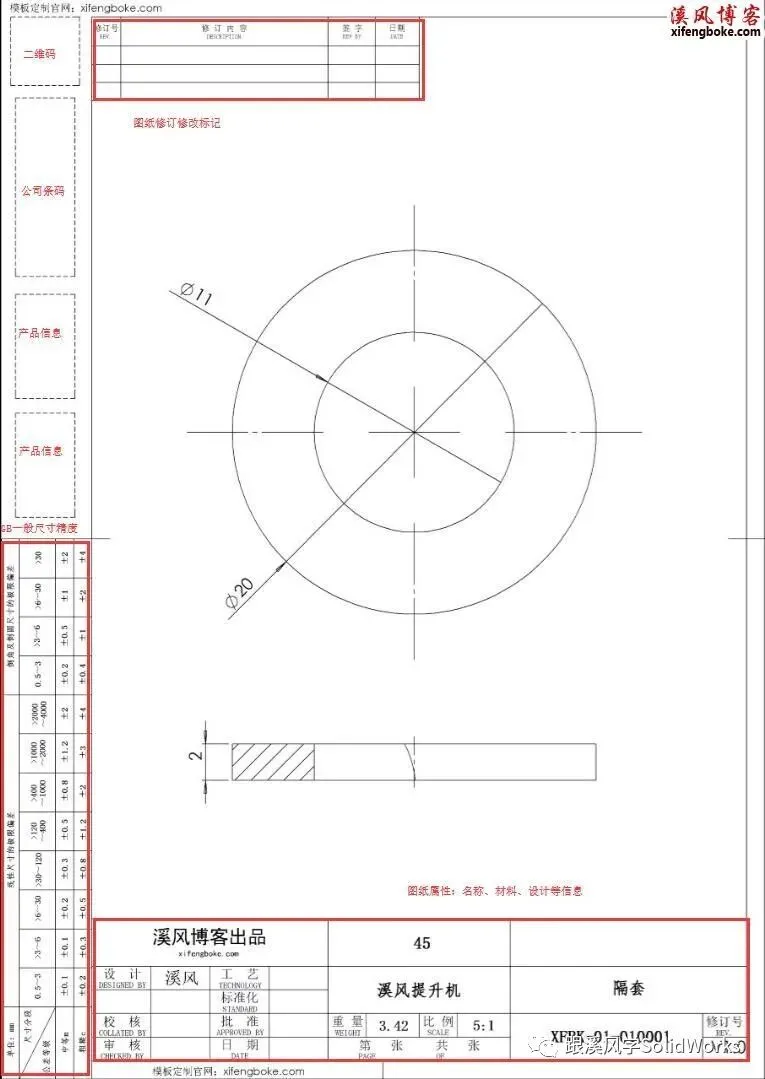

下面给会员们展示最符合GB的SolidWorks模板A4：

以上就是溪风博客专门为广大博友们准备的最符合GB的SolidWorks模板，大家下载后也可以根据自己的需要进行模板的修改。

获取方法：

网址：http://xifengboke.com/post/440.html

复制到浏览器打开

也可以点击左下角的阅读原文
