电脑检测仪基础使用与整车诊断操作规范
电脑检测仪基础使用与整车诊断操作规范
电动车的结构保养与检修
第一篇 电动车维修基础知识
第五章 智能网联专项技术
第二节 电脑检测仪基础使用与整车诊断操作规范
一、课程教学目标
1、掌握电动车专用电脑检测仪的设备结构、接口定义、设备功能、行业属性，明确智能诊断设备在新能源维修中的核心地位。
2、熟练掌握检测仪设备连接、通电识别、车型匹配、整车通讯、系统进入全套基础操作流程。
3、完全掌握读取故障码、清除故障码、读取数据流、读取版本信息、系统基础匹配五大核心实操技能。
4、能够通过诊断数据精准区分硬件故障、软件故障、数据故障、CAN 通讯故障，告别经验盲修。
5、熟练掌握检测仪日常保养、设备防护、操作规范、操作禁忌、故障规避全套标准化准则。
6、具备独立完成智能电动车全车基础电脑诊断的五级初级工标准执业能力，具备基础智能售后诊断资格。

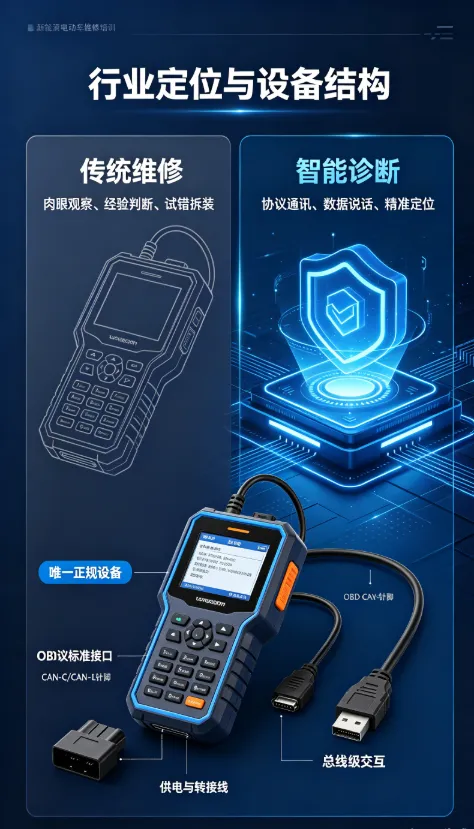

二、电脑检测仪行业定位与核心作用
电动车专用电脑检测仪，是新能源智能电动车官方级、协议级、总线级专业诊断设备，是传统维修与现代智能维修的技术分水岭。
1、传统老式维修模式
依靠肉眼观察、经验判断、试错拆装、盲目换件。 无法读取隐性故障、无法识别历史故障、无法查看实时工况、无法检测数据异常。修的是 “表象”，看不懂 “原理”，解决不了隐性病根。
2、智能电脑诊断维修模式
依靠设备协议、CAN 总线通讯、整车电控交互：数据说话、精准定位、有据可查、可溯源、可诊断、可升级、可匹配
检测仪通过车辆标准 OBD 诊断口，直连整车 CAN 网络，可直接对接： 电机控制器系统、BMS 电池管理系统、T-BOX 智能网联终端、仪表电控系统、整车防盗系统。
是新款智能锂电、钠电、智能电摩维修、检测、维保、售后、程序升级的唯一正规设备。
三、检测仪设备结构与接口完整认知
（一）设备主体结构
1、高清显示主机屏幕：显示系统界面、故障码、数据流、版本信息
2、实体功能按键：确认、返回、上下选择、开关机、快捷键操作
3、内置操作系统：车型数据库、协议库、诊断程序、升级程序
4、内置储存系统：保存故障日志、数据记录、升级固件、车型协议
5、数据处理模块：解析 CAN 报文、运算数据、判定故障、输出结果
（二）专用线束与接口定义
1、整车 OBD 标准诊断接口全车统一通用诊断入口，所有智能车型总线通讯、数据读取、程序交互的唯一对外接口。
2、CAN-H、CAN-L 通讯针脚设备核心通讯引脚，负责与整车电控系统差分数据交互。
3、12V 供电接口、负极搭铁线为诊断设备提供工作电源，保证设备正常唤醒、协议握手、数据读取。
4、专用车型适配转接线适配不同品牌、不同针脚定义的非标车型，解决专车专用通讯协议兼容问题。
（三）设备六大核心功能模块
1、故障码诊断系统：读当前故障、读历史故障、故障含义解析
2、实时数据流系统：全车动态工况数据实时采集、显示、比对
3、版本信息系统：读取固件版本、程序批次、出厂数据
4、系统匹配标定系统：基础匹配、功能复位、参数校准
5、OTA 升级系统：整车电控固件升级、终端程序更新
6、历史记录系统：保存维修日志、故障记录、诊断记录

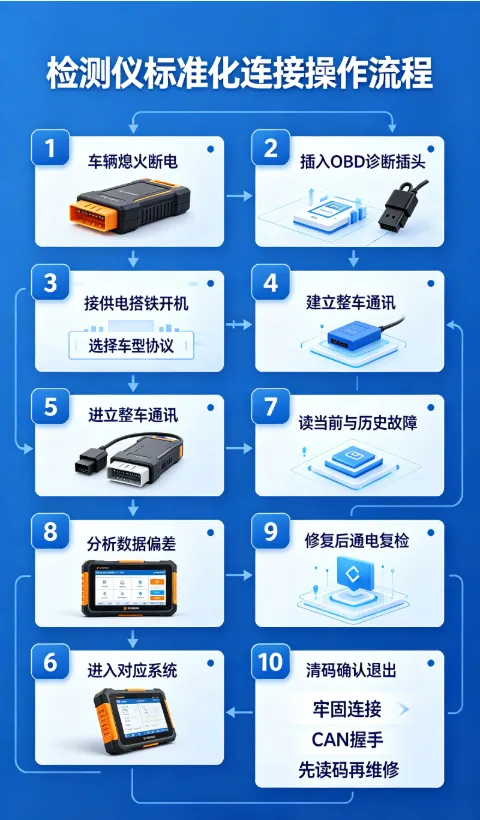

四、检测仪标准化连接操作流程（五级必考实操）
本流程为行业统一标准诊断流程，所有智能车型通用，必须熟练背诵并独立实操。
1、车辆熄火、完全断电，确保整车无工作电流、无模块热运行
2、找到整车 OBD 诊断接口，牢固插入诊断插头，杜绝虚接松动
3、接入设备供电、搭铁线，开机启动诊断仪系统
4、手动选择车型品牌、系列、版本，或设备自动识别车型协议
5、设备握手 CAN 总线，建立整车通讯，读取全车电控单元列表
6、根据故障现象，对应进入：控制器系统 / BMS 电池系统 / 网联终端系统 / 仪表系统
7、优先读取当前故障码，再调取历史故障码与冻结帧数据流
8、根据故障码含义、数据偏差，分析故障点位、区分软硬件问题
9、完成故障修复、线路处理、配件更换后，通电复检工况
10、清除已修复故障码，观察实时数据流恢复正常，诊断结束、正常退出系统、拔线完工

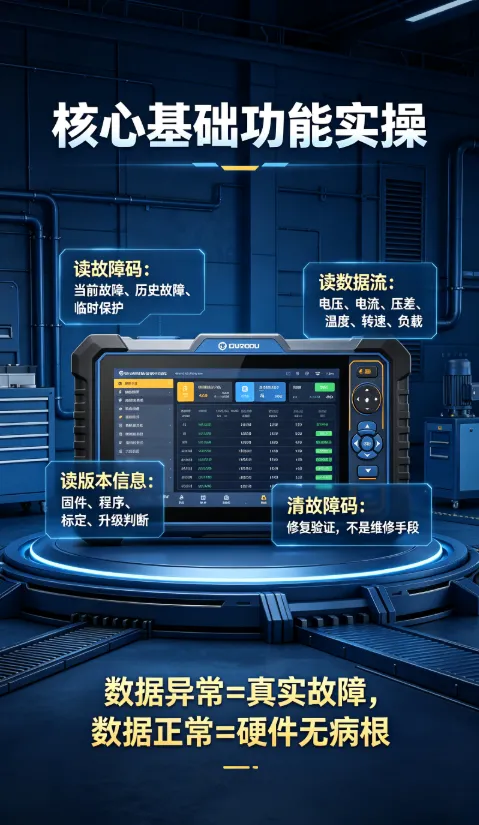

五、检测仪核心基础功能实操深度认知
1、故障码读取功能（故障定性）
可全覆盖读取全车所有电控系统故障： 控制器故障、电池故障、温度故障、信号故障、刹车故障、霍尔故障、CAN 通讯故障、T-BOX 终端故障。
精准区分三类故障：
当前主动故障：车辆当下真实存在、持续报错的硬性故障
历史偶发故障：曾经出现、现已恢复、线路波动、偶发干扰故障
临时保护故障：过载、过热、欠压触发的临时性系统保护
2、数据流读取功能（维修核心、精准判病）
数据流是智能维修的核心命脉，是摆脱经验修车的唯一标准。
可实时读取核心数据： 整车电压、电池单体压差、充放电电流、电池温度、控制器温度、电机转速、相位角度、负载率、CAN 通讯状态、实时车速、工作占空比。
通过数据可精准判定隐性故障： 电池虚电、单体压差过大、电池衰减、内阻超标、控制器高温异常、信号漂移、CAN 间歇性丢包、负载异常、动力受限。
数据异常 = 真实故障，数据正常 = 硬件无病根。
3、版本信息读取功能（程序判定）
可读取设备固件版本： 控制器程序版本、BMS 管理系统版本、T-BOX 网联终端固件版本、仪表程序版本、整车出厂标定数据。
维修应用： 判断程序老旧、版本不兼容、固件缺失、程序 BUG、判定车辆是否需要 OTA 升级、程序优化、系统修复。
4、故障码清除功能（修复验证）
故障码清除不是维修手段，是修复验证手段。
硬件故障未修复：清码后立刻复现、持续报错
偶发历史故障：修复线路、处理虚接后可彻底清除、不再复发
临时保护故障：工况恢复正常后可一键清零

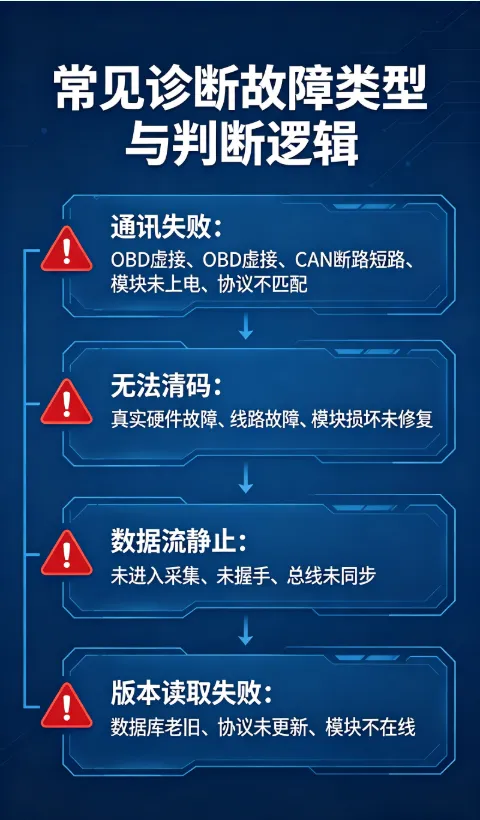

六、常见诊断故障类型与基础判断逻辑
1、设备通讯失败常见原因：OBD 插头虚接松动、CAN 总线断路 / 短路、T-BOX 或控制器未上电、整车系统休眠、协议不匹配。
2、故障码无法清除判定标准：存在真实硬件故障、线路故障、模块损坏未修复。
3、数据流无变化、画面静止判定标准：未进入实时采集模式、系统未握手成功、总线未同步。
4、版本信息读取失败判定标准：设备数据库老旧、车型协议未更新、电控模块未联网、终端不在线。

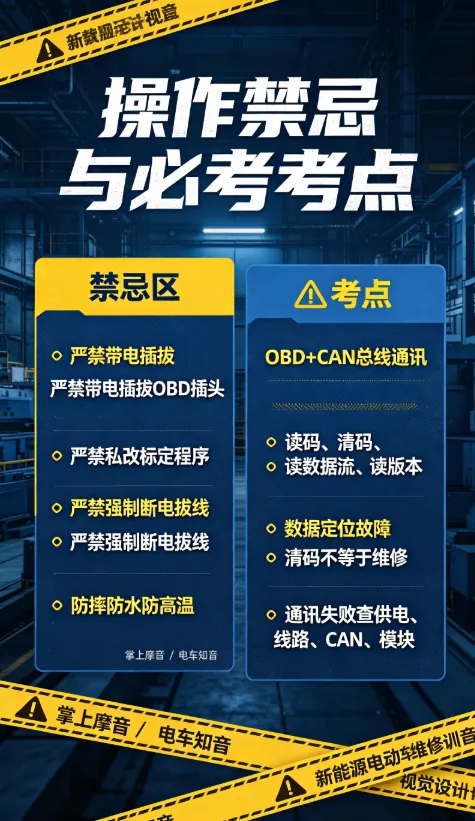

七、设备操作禁忌与日常保养规范
1、严禁带电插拔诊断插头，极易瞬间击穿 CAN 通讯芯片、烧毁整车电控模块。
2、严禁设备进水、剧烈摔机、强磁场干扰、高温暴晒存放。
3、严禁随意刷写未知程序、私自更改出厂标定数据，容易导致车辆锁机、程序错乱、整车报废。
4、诊断结束必须正常退出系统，禁止强制断电、强制拔线，避免数据错乱、模块死机。
5、定期联网升级检测仪车型数据库、协议库、固件库，保证新款车型全覆盖。
6、长期不用需定期充电，避免设备亏电损坏、系统数据丢失。
7、转接线路、探针、接口保持清洁，杜绝氧化、松动、接触不良。
八、本节五级初级工必考核心考点
1、电脑检测仪依靠 OBD 标准接口 + CAN 总线差分通讯 实现整车诊断。
2、四大核心基础操作：读故障码、清故障码、读数据流、读版本信息。
3、智能维修核心逻辑：数据定位故障，不靠经验盲修、不靠试错拆装。
4、设备通讯失败优先排查四项：设备供电、OBD 线路、CAN 总线、电控终端在线状态。
5、清码不等于维修，硬件真实故障未修复，故障码必定复现。
6、数据流为判定隐性故障、偶发故障、数据类故障的唯一核心依据。
课程归属：掌上摩音 / 电车知音｜五级职业技能标准化培训大纲
所属篇章：第一篇章 五级初级工（基础认知 + 基础保养 + 基础维修）
本节学时：2 学时
适配等级：五级初级工
考核方式：原理口述、设备实操、流程演示、故障识别、规范操作
