米家别墅PLC智能化设计方案,米家App统一控制
米家别墅PLC智能化设计方案,米家App统一控制
先说清一个现实：米家官方并没有像华为那样统一叫“米家 PLC 别墅标准包”。市面落地的“米家智能 PLC 别墅方案”通常是 PLC 有线主干（科罗欧PLC / 美莱恩 EZ-PLC 等支持米家或米家生态对接）+ 米家中枢网关 / 蓝牙 Mesh 补传感 + 米家 App 统一控制。
下面智装小站给你一版能直接给电工、设计师、集成商交底的《米家智能 PLC 别墅标准设计方案》。
一、方案定位与适用前提
适合：别墅 3–4 层、含地下室、300–800㎡，已做或愿做水电前装，讨厌纯蓝牙 Mesh 掉线。
不适合：纯精装后装不想动电井、老房多变压器多相乱接、指望买几个开关全屋稳。
核心思路：
- PLC 走强电线路做灯/帘/调光/暖通面板主干
，不依赖 Wi-Fi 穿墙。 - 米家中枢网关走有线网
，负责本地自动化、语音、App、第三方米家设备。 - 存在感应/门窗/温湿度/燃气水浸走蓝牙 Mesh 或无线
，补 PLC 不擅长的低功耗传感。 - 断外网保留核心本地场景
：回家/离家/睡眠/起夜/安防推送，不承诺云功能全保留。

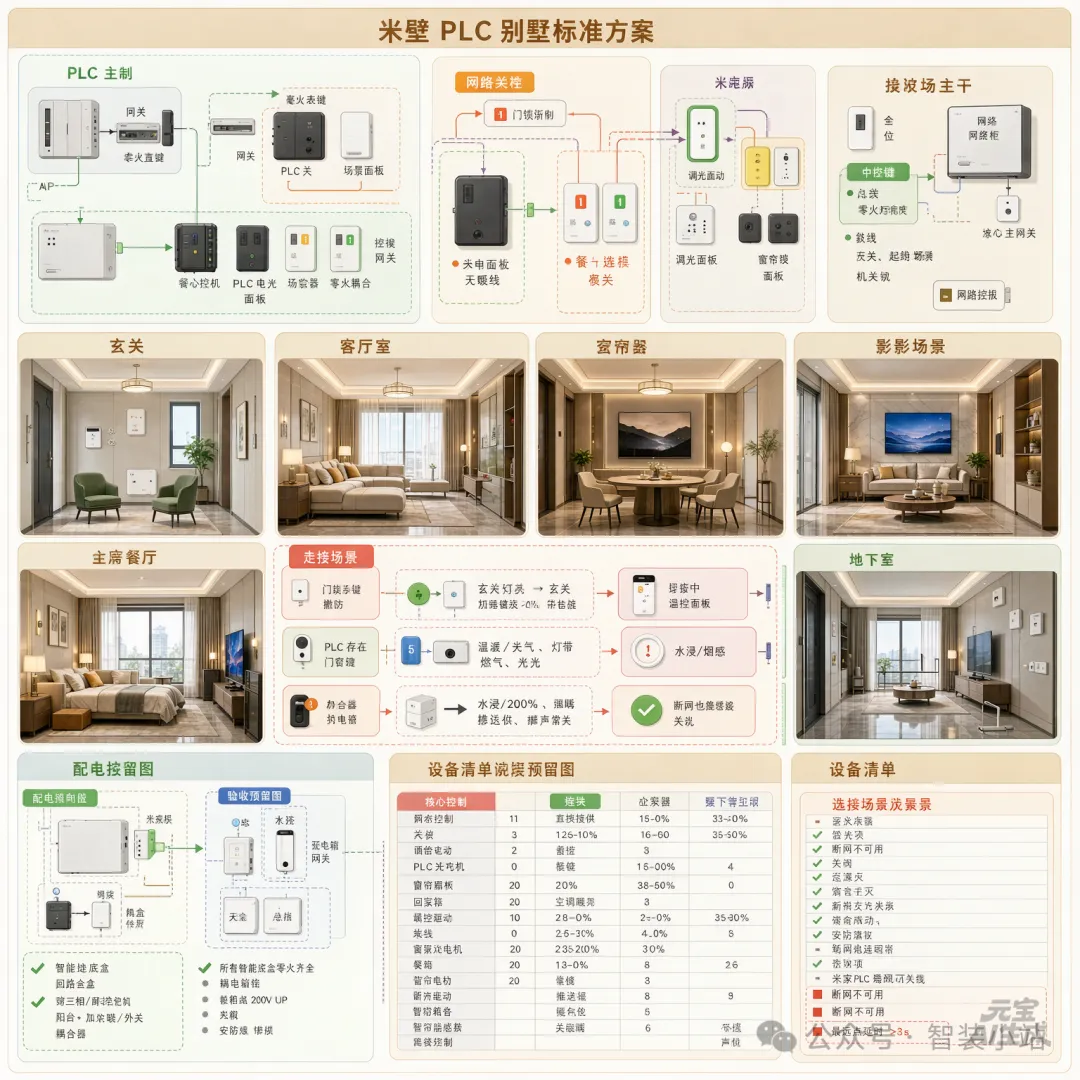

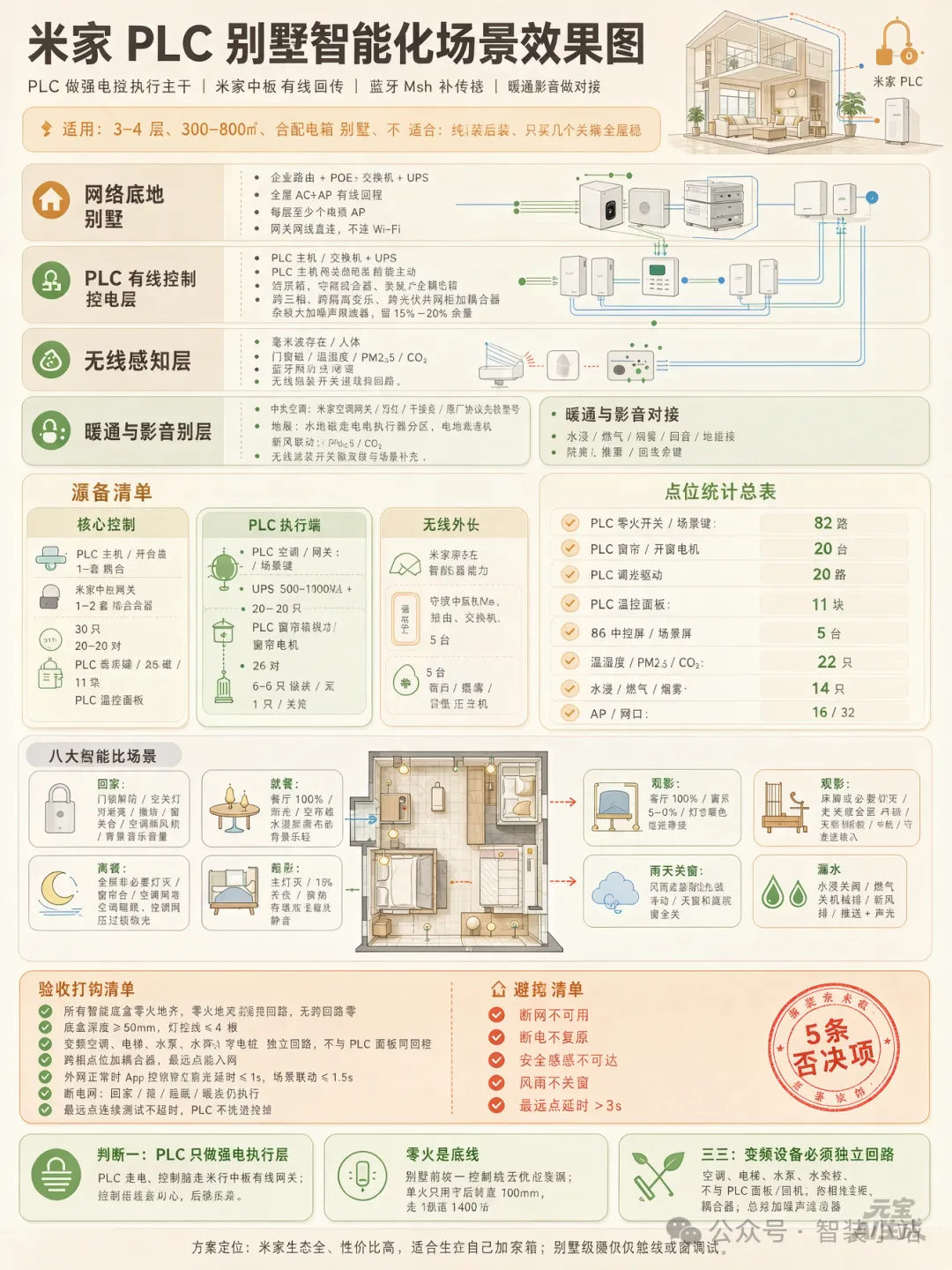

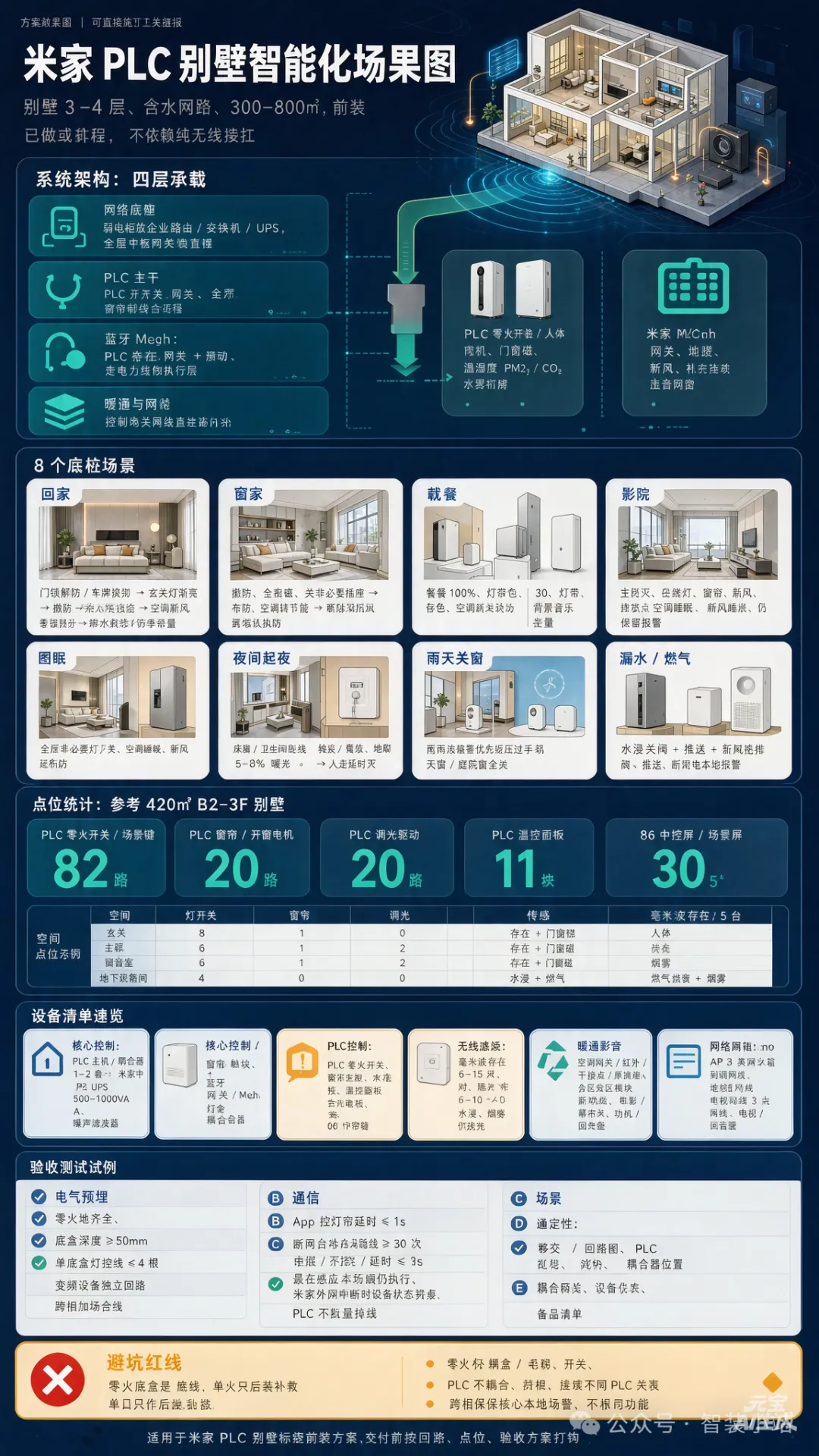

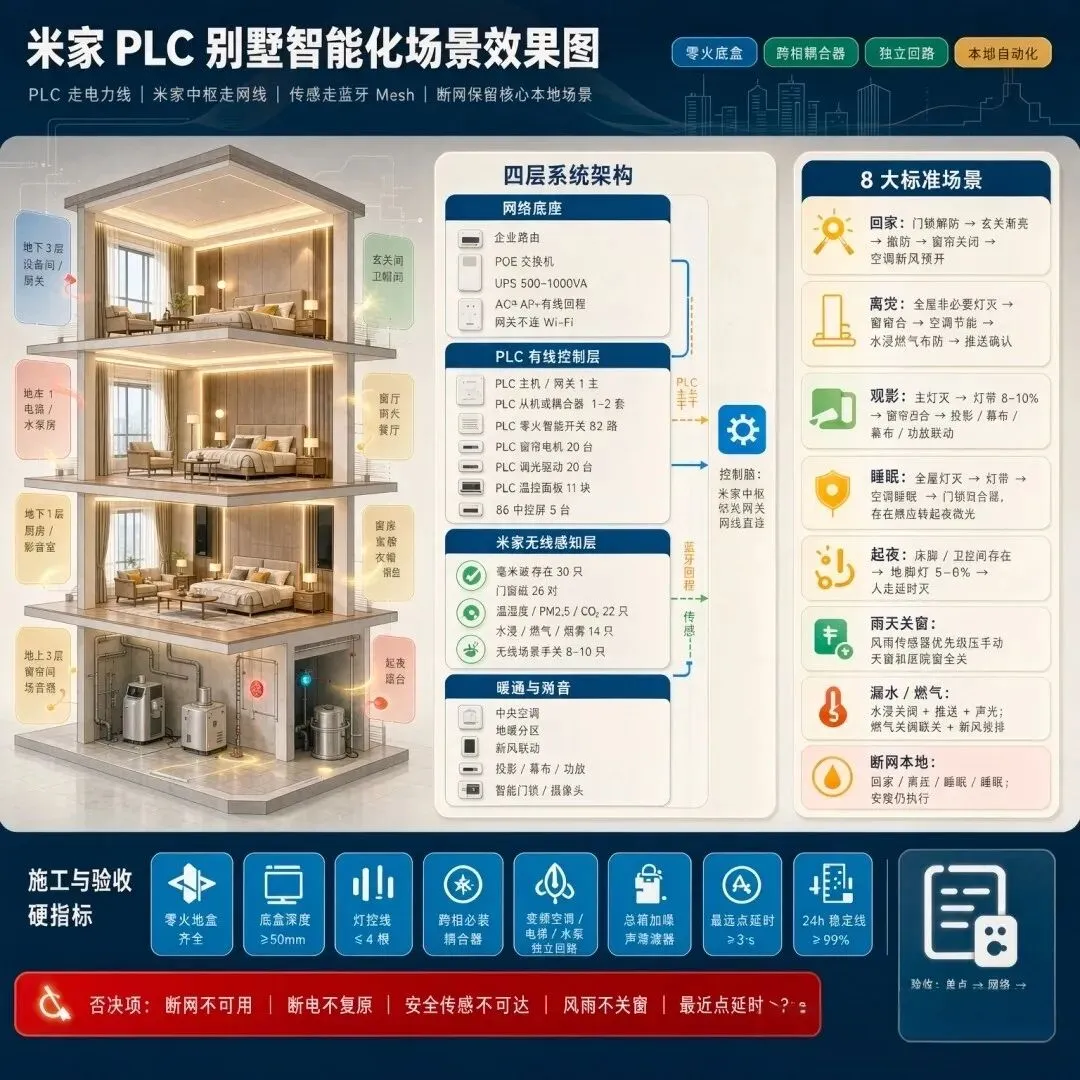

二、系统架构（四层）
1. 网络底座
弱电柜：企业路由 + POE 交换机 + UPS，AC+AP 覆盖。 别墅每层至少 1 吸顶 AP，公共区补 AP，地下室独立覆盖，吸顶间距 ≤15m。 PLC 网关 / 米家中枢网关必须插网线，不连 Wi-Fi 回传。 IoT 设备走 2.4G，手机走 5G；网线全屋六类起，电视墙到弱电箱 3 根六类。
2. PLC 有线控制层（主干）
PLC 主机/耦合器放总配电箱或弱电柜，同相电力线优先。 执行端：PLC 零火开关、PLC 窗帘模块、PLC 调光驱动、PLC 温控面板、场景面板。 跨三相、跨隔离变压器、跨光伏并网柜：加 PLC 耦合器 / 信号耦合器，杂波大加噪声滤波器。 单主机节点别堆满，留 15%–20% 余量。
3. 米家无线感知层
毫米波/人体存在：卫生间、走廊、书房、衣帽间、楼梯转台。 门窗磁：院门、阳台、酒窖、设备间。 温湿度/PM2.5/CO₂：客厅、主卧、影音室、藏酒区。 水浸/燃气/烟感：厨房、设备平台、地下室水泵房、燃气表位。 无线场景开关：床头、沙发、餐桌，免布线双控替代。
4. 暖通与影音对接
中央空调：米家空调网关 / 红外 / 干接点 / 原厂协议，先核品牌型号。 地暖：水地暖走电热执行器分区；电地暖走接触器加过载保护。 新风：联动 PM2.5/CO₂，不只会开关机。 影音：投影/幕布/功放/电视/回音壁进米家或红外，做“观影模式”一条联动。 门锁/摄像头：走网络，不进 PLC 载波，安防独立供电。
三、配电与水电预留标准（别墅交付硬指标）
1. 开关底盒
全屋智能开关底盒 零火地三线齐全，零火同属一个照明回路，禁跨回路借零线。 86 加深底盒，深度 ≥50mm。 取消传统双控布线，远端留零火空盒，后期上无线开关。 单底盒灯控线 ≤4 根，太多装不下。
2. 回路划分
照明智能回路、窗帘回路、安防常供回路、网络 UPS 回路、空调地暖新风、电梯/水泵/污水提升单独回路。 变频空调、电梯、水泵、充电桩不跟 PLC 面板同回路，避免谐波打死载波。
3. 配电箱 PLC 处理
总箱留 PLC 主机位、零排地排余量、UPS 供电。 同电表同相最优；跨相必须耦合器。 有光伏储能并网点、隔离变压器，提前标图，现场扫杂波。 智能箱/总箱可加 PLC 噪声滤波器。
4. 窗帘与电机
窗帘盒一端留 220V，距顶 35–45cm 或侧装隐蔽插座。 单轨净宽 ≥15–18cm，双轨 ≥25cm，梦幻帘单轨 ≥30cm，L/U 转角做圆弧 ≥15cm 半径。 吊顶木工板打底，不锁石膏板；留检修口 ≥30×30cm。 天窗/推窗留电源+风雨传感器联动。
5. 网络与弱电
弱电箱 ≥400×300mm，留 220V 常供。 每主要房间 1 根六类，电视墙 3 根到弱电箱。 AP 点位图和水电一起出，吸顶开孔统一 75mm 和筒灯位对齐。
6. 安防传感供电
燃气/烟感/水浸/摄像头/顶装存在感应：常供 220V 或预留零火，不接开关受控回路。 厨房水槽下留电源给机械手/电磁阀/水浸。 院门/车库/地下楼梯转台留网线或 Wi-Fi 覆盖测试点。
四、米家 PLC 设备清单（别墅常用）
核心控制
PLC 主机/网关 2 主，跨箱加从机或耦合器 1–2 套。 米家中枢网关 4 台，网线直连主交换。 蓝牙 Mesh 网关 1–2 台（中枢自带或外接），补传感。 UPS 500–1000VA 守弱电柜，供路由+交换+PLC 主机+中枢。 PLC 耦合器、噪声滤波器、防雷滤波插座按需。
PLC 执行端
PLC 零火智能开关：按回路 30–60 路不等。 PLC 窗帘模块/窗帘电机：客厅、卧室、纱帘、天窗，20–30 台。 PLC 调光驱动：无主灯、灯带、餐厅、影音室，配深杯防眩射灯。 PLC 温控面板：分区域控空调/地暖/新风。 86 场景面板/中控屏：玄关、客厅、主卧、书房。
无线感知
毫米波存在 8–15 只，门窗磁 10–20 对，温湿度 6–10，水浸 4–6，燃气 1–2，烟感按规范。 无线贴装开关 6–10 只做双控/场景。
对接与外设
空调网关/VFR 协议盒、地暖分区模块、新风联动模块。 小爱音箱带蓝牙 Mesh 中枢能力，每层主要活动区 1 台语音入口。 POE 摄像头、智能门锁、门铃、背景音乐主机。
五、场景设计（米家自动化写法）
- 回家
：门锁解防/车牌识别 → 玄关灯渐亮 → 撤防 → 关窗帘 → 空调新风按季节预开 → 背景音乐低音量。 - 离家
：门锁反锁/面板键 → 全屋非必要灯灭 → 窗帘合 → 空调转节能 → 水浸燃气布防 → 推送确认。 - 就餐
：餐厅 100%、客厅 30%、灯带暖色。 - 观影
：主灯灭、灯带 8–10%、窗帘合、投影/幕布/功放联动、空调静音。 - 睡眠
：全屋灯灭、窗帘合、空调睡眠、门锁布防、存在感应转起夜微光。 - 起夜
：床脚/卫生间存在 → 地脚灯 5–8% 暖光 → 人走延时灭。 - 雨天关窗
：风雨传感器优先级压手动，关天窗和庭院窗。 - 漏水/燃气
：水浸关电磁阀、燃气关机械手+新风强排+推送+声光，不依赖外网才报警的部分走本地。
六、部署顺序
勘测：拿配电系统图、楼层平面、三相分布、变压器/光伏点，测杂波。 出图：灯光回路表、PLC 主机位、耦合器位、AP 位、窗帘电源位、传感位。 水电：零火底盒、窗帘电、网线、安防常供、UPS 回路。 强电完工：绝缘接地、回路标识、零火同回路复查。 装 PLC 主机：总箱通电 → 网线联中枢 → PLC 子设备入网 → 不先配云场景。 米家绑定：分房命名，不用“客厅灯1”，用“入户玄关灯”。 本地场景下沉：断外网测回家/离家/睡眠/起夜/安防。 无线传感加入：存在感应防误触，区分经过/停留。 暖通影音联调：空调、地暖、新风、投影、幕布、功放。 验收：单点→网络→自动化→异常→断网→压力。
七、验收测试用例（米家 PLC 别墅版）
A. 电气预埋（否决项）
所有智能底盒零火地齐，零火同回路，无跨回路借零。 底盒深度 ≥50mm，灯控线 ≤4 根。 大功率变频设备独立回路，不与 PLC 面板同回路。 跨相点位加耦合器，最远点能入网。
B. 通信（否决项）
外网正常：App 控灯帘调光延时 ≤1s，场景联动 ≤1.5s。 断外网：本地自动化回家/离家/睡眠/起夜/安防仍执行。 关路由器重启：中枢恢复，不丢场景。 关 PLC 主机供电再上电：子设备自动重连。 最远点（地下室/阁楼/庭院机位）连续 ping 或联动测试不超时。 变频空调、水泵、电梯启停时 PLC 不批量掉线。
C. 场景联动
回家/离家/就餐/观影/睡眠/起夜各跑 3 次成功。 存在感应卫生间：停留不灭，离开延时灭，不频繁闪。 观影模式：灯、帘、投影、功放、空调同触发，退出可复原。 风雨关窗：模拟触发全关，手动开被压回。 水浸：关阀+推送+声光，断网也能本地关阀。 燃气：关机械手+新风强排+推送。
D. 稳定性压测
同时触发 10–20 设备，无丢指令。 连续 24h 不重启，在线率 ≥99%。 中枢重启、路由重启、PLC 主机断电分别恢复。 米家外网中断、网关供电正常、设备断电三种状态分开记。
E. 移交资料
回路图、PLC 拓扑、耦合器位置、账号密码、设备表、固件版本。 场景逻辑清单、售后联系人、备品清单（开关、电机、电源、耦合器）。 断网已知限制书面写清，不口头包票。
八、避坑红线
别用单火开关做别墅主线，关灯闪、易离线，前装一律零火。 别把 PLC 和 Wi-Fi 混为一谈，PLC 走电，控制走网线网关。 别让空调电梯水泵和智能照明同回路。 别跨相不耦合，否则楼下在线楼上掉。 别断网吹“全功能”，只保本地核心场景。 别只买 PLC 开关不布零火，PLC 也要零火底盒稳。 别传感器全靠人体热释电，卫生间走廊用毫米波存在。
九、和涂鸦 PLC / 华为 PLC 怎么选
