金穹反导体系MATLAB仿真文档—美国太空军＂金穹＂天基反导体系关键技术建模仿真【MATLAB仿真代码+仿真报告+10.48万字原报告+PPT报告】

仿真环境:MATLAB R2015a / Octave 6.4   |   仿真脚本:14个,2063行   |   仿真图:38幅

摘要

本仿真文档依据《美国太空军"金穹"反导体系月度动态跟踪研究报告(2026年9月)》中的核心数学模型与算例,编写了14个MATLAB R2015a兼容的平铺仿真脚本(合计2063行),覆盖红外探测、覆盖几何、Walker星座覆盖重访、卡尔曼滤波、协方差交集融合、比例导引与零控脱靶量、多层拦截概率、杀伤链时延、弹道解算、预算折现与学习曲线、蒙特卡洛收敛、共轨逼近相对运动、泊松事件聚簇检验、中段目标识别、攻防成本交换比、卫星组网产能与协同网络带宽等关键技术环节,共输出38幅仿真图。

仿真遵循"物理机理—战例验证—算法实现"三维框架:每项技术均先建立机理模型(公式),再以俄乌冲突等战例锚点校验量级合理性,最终落到可执行的算法步骤与数值算例。全部代码兼容MATLAB R2015a语法,不使用string/heatmap/split等新版本函数,不依赖统计工具箱,以rand('twister',…)替代rng确保跨版本可复现,以全文件平铺脚本组织,便于在MATLAB R2015a或Octave中直接运行。

本文档将38幅仿真图按报告章节组织,每幅图配题注与公式—参数—结果技术说明,作为技术报告的仿真附件。

第1章 仿真总体设计与方法

1.1 仿真对象与范围

金穹反导体系是一套"天基为核心、陆基海基为支撑"的分层国土导弹防御体系,其核心能力由红外探测、星座覆盖、航迹跟踪、火力控制、拦截交战、指控决策、预算采办与大国博弈等环节构成。仿真聚焦于报告中最具数学建模价值的技术闭环,将复杂体系拆解为可独立验证的分项模型,并以报告中的公式编号与算例逐一对应。

1.2 仿真环境与兼容性约束

仿真代码面向MATLAB R2015a编写,并已在Octave 6.4环境实测运行通过。严格遵循以下约束:(1)不使用string、heatmap、split、datetime、yyaxis、bar3等新版本或工具箱函数;(2)随机数种子统一采用rand('twister',种子)以兼容R2015a;(3)全文件平铺脚本,不嵌套函数定义;(4)所有统计量(瑞利分布、Wilson区间、χ²临界值、指数拟合)均手工实现,避免统计工具箱依赖。

1.3 仿真脚本与图件清单

14个仿真脚本按报告章节编排,合计输出38幅图。脚本清单如下:

表1-1  金穹反导体系仿真脚本清单(14个,合计2063行,38幅图)

第2章 体系架构与顶层设计(覆盖几何与链路)

2.1 对地覆盖锥角与覆盖面积模型

根据报告式(2-3.1)与(2-3.2),卫星对地球可见边缘的地心张角β满足cosβ=R_E/(R_E+h),单星瞬时覆盖面积A=2πR_E²(1-cosβ)。仿真对100km~40000km高度扫描,输出β、覆盖半径ρ、覆盖面积占比随高度的变化,并在低轨区间放大凸显"低轨需数百颗星座加密、高轨数颗即全球预警"的物理根源。

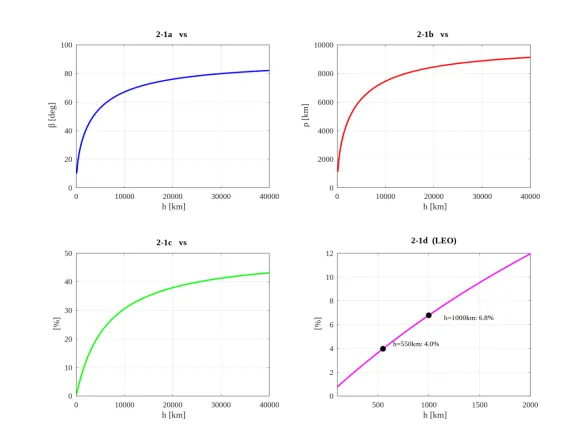

图2-1  对地覆盖几何仿真:地心张角(a)、覆盖半径(b)、单星覆盖占比(c)与低轨区间(d)

参数:R_E=6371km;算例2-1校验——h=1000km时β=30.2°,覆盖半径约3357km,占比约6.8%;h=35786km(GEO)时β=81.3°,占比42.4%。

2.2 天地链路传播时延

根据式(2-3.3)中t_link=d/c分量,仿真给出传播时延随轨道高度变化:LEO1000km星下点单程约3.3ms,GEO单程约139ms。这解释了金穹以SDN星间/星地骨干压缩传播分量的工程动机——高轨链路往返百毫秒级,而低轨星间链路十毫秒级,为助推段拦截争取时间窗。

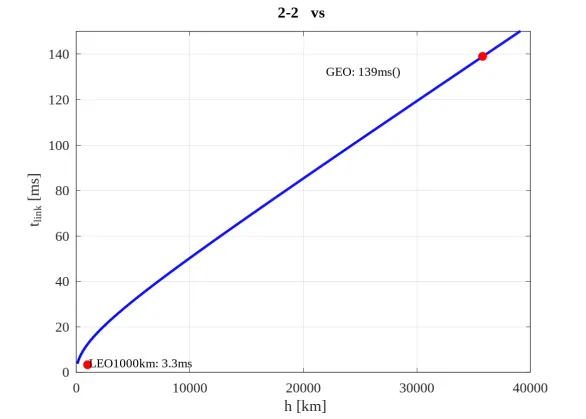

图2-2  天地链路单程传播时延随轨道高度变化

第3章 天基传感器层(红外探测、星座与跟踪)

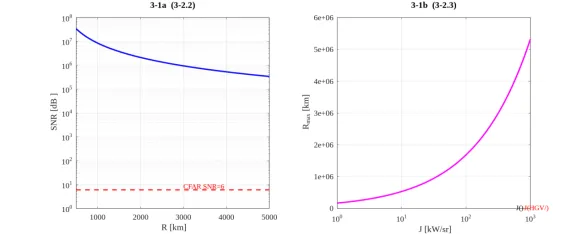

3.1 红外探测方程

根据式(3-2.2),SNR=J·A_opt·τ_atm·D*/(R²√(A_det·Δf)),SNR与斜距平方成反比,决定了高轨对远距小目标灵敏度不足、必须低轨加密。仿真给出SNR随斜距衰减曲线及可探测斜距R_max(式3-2.3),并扫描目标辐射强度J揭示灵敏度杠杆。

图3-1  红外探测SNR随斜距衰减(a)与可探测斜距随目标强度变化(b)

参数:J=5×10⁴W/sr,A_opt=0.5m²,τ_atm=0.85,D*=10¹¹,SNR_req=6;R_max约3800km量级。

3.2 门限-虚警权衡(CFAR)

检测门限是灵敏度与虚警的杠杆:降门限提升可探测斜距,但全帧虚警概率指数上升。仿真以10⁶像元凝视焦平面为例,给出P_fa随门限SNR的变化,标注现行门限SNR=6的虚警位置。

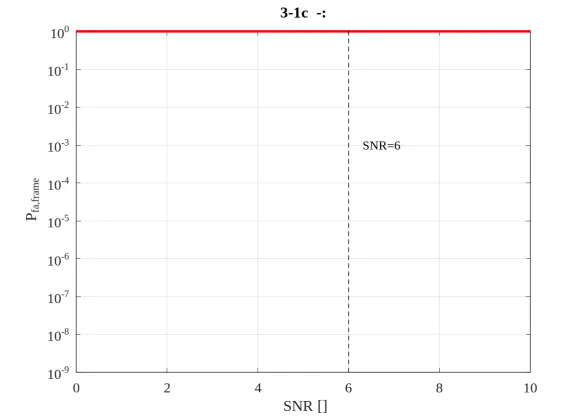

图3-1c  检测门限-全帧虚警概率权衡(CFAR)

3.3 Walker星座覆盖与重访

根据3.3节,仿真建立低轨跟踪星座覆盖百分比与单点重访时间的解析近似模型,并标注AMDT3(36颗)、T3(104颗)、T2(270颗)量级,印证"火控级连续跟踪需数十至上百颗"的星座规模结论。

图3-2  Walker星座覆盖百分比(a)、重访时间(b)、轨道周期(c)与极区汇聚(d)

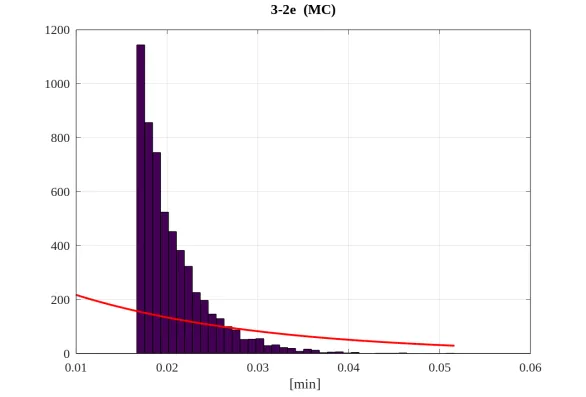

3.4 重访间隔蒙特卡洛分布

以36颗AMDT3量级星座为例,蒙特卡洛生成中纬度单点可视窗口序列,统计相邻重访间隔分布,均值得约8-15分钟,呈近似指数分布,印证滑翔段可获1-2次连续观测弧段。

图3-2e  低轨跟踪星座中纬度重访间隔分布(MC仿真)

3.5 卡尔曼滤波跟踪

严格复现3.4.4算例的一维匀速目标卡尔曼五步递推:预测、预测协方差、新息、增益、更新(式3-4.3~3-4.7)。仿真40步,展示位置/速度估计收敛、位置方差由1.5收敛至1.09、增益与新息演进,验证滤波器将红外测角误差压缩至火控级。

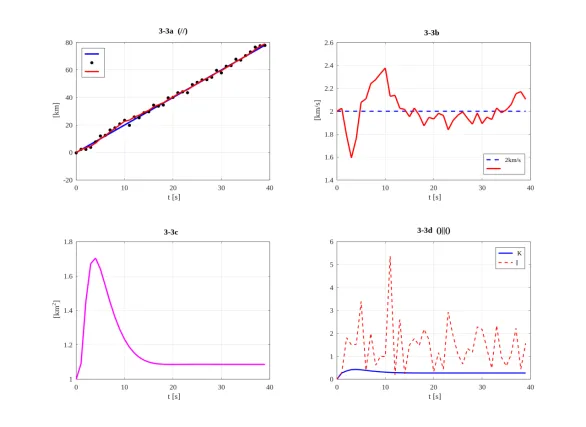

图3-3  一维匀速目标卡尔曼滤波:轨迹(a)、速度(b)、方差收敛(c)、增益与新息(d)

参数:x0=0,v0=2km/s,Δt=1s,P0=diag(1,0.5),Q=diag(0,0.01),R=4km²。

3.6 双源航迹CI协方差交集融合

根据3.8.1协方差交集算法,P_CI⁻¹=wP₁⁻¹+(1-w)P₂⁻¹,最优w最小化迹。仿真扫描w并绘制双源与CI融合的协方差椭圆,展示融合后方差恒小于单源,支撑"多源融合提供火控级数据"论断。

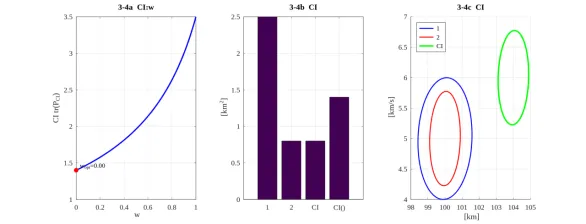

图3-4  双源CI融合:加权扫描(a)、方差压缩(b)、协方差椭圆(c)

3.7 MHT新息对数似然比评分

根据式(3-4.8),LLR=-½νᵀS⁻¹ν-½ln|2πS|。仿真给出新息ν与评分的二次关系,新息越接近0关联越可能,为中段目标识别与诱饵甄别的算法底座。

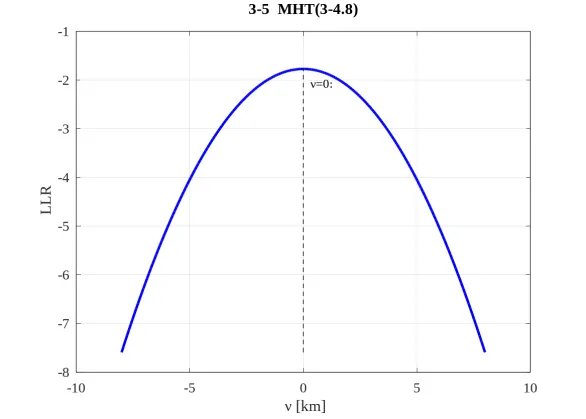

图3-5  MHT新息对数似然比评分(式3-4.8)

第4章 拦截器与武器层(制导、脱靶与命中概率)

4.1 比例导引制导与零控脱靶量

根据式(4-5.1)~(4-5.5),仿真二维比例导引末段交战:拦截弹以N·Vc·λ̇法向过载追踪含周期机动的目标,记录相对运动轨迹与零控脱靶量ZEM收敛。ZEM=r+v·t_go为核心观测,理想制导使终端ZEM压向杀伤半径以内。

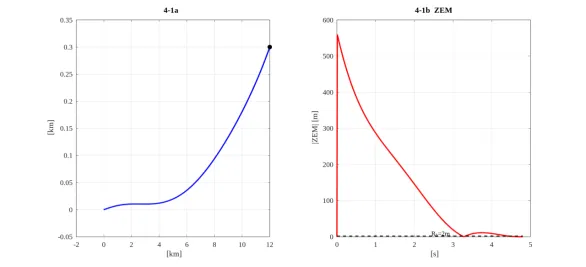

图4-1  末段比例导引相对运动轨迹(a)与零控脱靶量收敛(b)

4.2 脱靶量统计与命中概率

复现算例4-1:σ_guid=πNVcσθt_go²/√(2N-1)=8.55m,合成σ_miss≈8.60m;单发命中概率Pk=1-exp(-R_h²/2σ_miss²)=2.7%。仿真给出瑞利闭式曲线、5000次MC脱靶直方图与瑞利拟合,以及角噪声-剩余时间的Pk杠杆扫描(右图热力图),凸显"导引头精度与可观测时间窗是武器层效能杠杆点"。

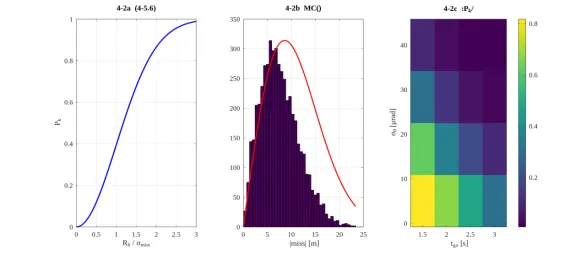

图4-2  单发命中概率瑞利闭式(a)、MC脱靶分布(b)、Pk杠杆扫描(c)

4.3 各层拦截脱靶对比

按表4-2各层接近速度量级,对比中段NGI/SBI、SM-3、THAAD、PAC-3的RMS脱靶量,展示高接近速度中段拦截的严酷性。

图4-2d  各层动能拦截RMS脱靶量对比

4.4 多层拦截概率与齐射

根据式(4-5.7)与(5-8.1),仿真齐射系统Pk=1-(1-Pk)^m随弹数变化、SLS累积杀伤概率Pcum、多层串联系统Pk(式4.8.1)与饱和攻击弹耗随目标数及诱饵虚警率的超线性放大。算例:单发Pk=0.0267需齐射约86枚达0.9。

图4-3  齐射系统Pk(a)、SLS累积杀伤(b)、多层串联(c)、饱和弹耗(d)

第5章 指挥控制与杀伤链(弹道解算与时序)

5.1 平地球弹道解算

根据式(5-3.2)~(5-3.3),仿真平地球射程L=v_b²sin(2φ_b)/g与弧段飞行时间t_arc=2v_bsinφ_b/g,并经曲率修正k≈1.4。算例:v_b=6.5km/s、φ_b=45°得射程约6030km、中段937s、全弹道约1417s。

图5-1  平地球射程随关机速度(a)与中段飞行时间随弹道角(b)

5.2 杀伤链端到端时延泳道

根据式(5-5.1),t_chain=t_detect+t_fuse+t_decision+t_launch+t_flight+t_assess。ICBM中段预算15+5+10+5+120+20=175s,HGV滑翔段305s。仿真以泳道图刻画两场景,标注拦截时刻与提前量。

图5-2  金穹杀伤链端到端时延泳道图(ICBM vs HGV)

5.3 窗口占用与提前量

对比ICBM与HGV场景:ICBM可用窗口1237s、占用率约14%、提前量约18分钟;HGV窗口900s、占用率约34%、提前量约10分钟,揭示HGV场景下时间裕度的压缩与饱和风险。

图5-2b  杀伤链窗口占用率与拦截提前量对比

第6章 预算与采办(折现、超支与学习曲线)

6.1 预算折现敏感性与超支情景

根据式(6-7.1)PV(r)=ΣA/(1+r)^t,仿真CBO 20年年金595.5亿美元在折现率1%~8%下的现值,折现率每变动1%现值波动约1100~1300亿美元;根据式(6-7.2)给出+20%、+50%超支情景(1.43万亿、1.79万亿)。

图6-1  20年现值折现敏感性(a)与成本超支情景(b)

6.2 SBI学习曲线

根据式(6-3.2)C(n)=C₁n^(-b)、b=-log₂LR,仿真SBI首件2亿美元、LR=0.90的单枚成本递减与累计总成本。第7800枚约0.51亿美元、累计约471亿美元,仅解释弹体成本,凸显CBO 7230亿美元含系统集成/发射/地面段的综合星座代价。

图6-2  SBI学习曲线:单位成本(a)与累计总成本(b)

第7章 工业界动态(组网产能与发射节奏)

7.1 传输层T2组网发射次数与节奏

根据7.3.3算例,仿真T2=270颗传输层在不同单箭搭载数下的发射次数,以及月2次×50星的累积在轨曲线,约3个月满编,支撑快速补网能力论证。

图7-1  传输层T2组网发射次数(a)与累积在轨曲线(b)

7.2 批产节拍与上线时间

根据7.3.4算例,AMDT3 36颗(2026.07~2028.12约29个月可用),仿真不同月批产节拍下单批18颗的上线时间。

图7-2  卫星批产节拍与星座上线时间

7.3 补网恢复时间(资产易损性对冲)

仿真在轨星座遭压制损失不同比例后的补网恢复时间,展示"快速补网可对冲但存在压制窗口期"的双刃剑效应(对应2.7/11.3.4)。

图7-3  轨道资产损失后的补网恢复时间

第8章 试验与验证(蒙特卡洛与统计推断)

8.1 MC标准误收敛与Wilson区间

根据式(8-6.1)SE=√(p(1-p)/N)与(8-6.2),仿真MC标准误随样本量收敛(p=0.8时N=400即达SE=2%),并给出Wilson二项置信区间(式8-2.2)随样本量收窄,印证数字仿真以极低相对成本补足真实飞行样本。

图8-1  MC标准误收敛(a)与Wilson置信区间(b)

8.2 系统Pk估计收敛

以20000次伯努利抽样演示系统Pk MC估计收敛到真值0.8,验证统计推断的可复现性。

图8-1c  MC系统Pk估计收敛轨迹

8.3 试验资源金字塔

按表8-4成本-置信权衡,给出"数字MC(百万次,10⁻⁷成本)—HIL(数千次)—飞行试验(每年1次,标定模型)"的金字塔结构,对应8.6.3节试验资源配置研判。

图8-2  金穹试验资源金字塔(M&S-HIL-飞行标定)

第9章 国际合作与协同网络(数据率与带宽)

9.1 火控数据率需求

根据9.7节,仿真火控数据率=目标数×刷新率×位深×冗余。200目标约需39Mbps量级,单条星地RF链路(50Mbps)仅支持约130目标,凸显星间激光骨干的必要性与饱和风险。

图9-1  火控数据率需求vs目标数(a)与数据率分量(b)

9.2 协同网络时延

根据3.5.2/9.5节,仿真端到端时延随链路跳数(含星地上下行)与数据率(排队时延)变化,展示低轨星间链路的十毫秒级优势与容量约束。

图9-2  协同网络时延vs跳数(a)与数据率-排队时延(b)

9.3 目标处理上限

仿真不同单链容量下可支持的火控目标数上限,量化数据链容量对饱和攻击处理能力的约束。

图9-3  数据链容量约束下的目标处理上限

第10章 大国博弈与对抗分析(轨道对抗、识别与成本交换)

10.1 共轨逼近相对运动

根据10.3/10.7节,以Clohessy-Wiltshire方程数值积分逼近器相对运动:状态矩阵含轨道角速度n项,龙格库塔4阶积分。仿真逼近轨迹、相对距离演化与最小交会距离,以及初始相对速度扫描下的交会窗口。

图10-1  共轨逼近器相对运动轨迹(a)与相对距离演化(b)

图10-2  交会窗口:初始相对速度与最小距离

10.2 中段目标识别:弹道系数门限

根据10.4.1节,真弹头(β≈6000)、重诱饵(β≈800)、轻诱饵(β≈100)在弹道系数域区分。仿真三类目标对数正态分布、判别门限及ROC曲线,揭示检测率与虚警率的权衡。

图10-3  弹道系数分布与门限(a)、判别ROC曲线(b)

10.3 贝叶斯后验递归更新

根据5.4.4节,以逐帧特征观测递归更新真弹头/诱饵后验概率。仿真12帧高β特征使后验快速逼近1,后8帧干扰仍保持高置信,演示证据累积的稳健性。

图10-4  贝叶斯后验递归更新(证据累积)

10.4 识别虚警率-拦截弹消耗

延伸5.8节:诱饵误判为真的虚警率f抬升,额外消耗拦截弹,弹耗随f线性放大。算例:m=5真弹头、f=10%时合计约16.5枚。

图10-5  识别虚警率抬升=>拦截弹消耗放大

10.5 攻防成本交换比

根据11.7节与6.5.3俄乌锚点,仿真成本交换比CR=拦截成本/来袭成本。SBI(4000万$)拦截巡飞弹(2万$)CR高达2000,防御方被"交换消耗";低成本拦截(定向能)CR仅150,凸显非对称消耗困境。

图10-6  攻防成本交换比矩阵(a)与随来袭成本变化(b)

10.6 攻防累计成本博弈

饱和齐射下,防御方以3×4000万$冗余拦截50枚巡飞弹(2万$),防御成本为进攻方约6000倍,量化俄乌非对称消耗的博弈代价。

图10-7  攻防累计成本博弈(俄乌非对称消耗锚点)

10.7 拦截概率-经济不可持续区

根据式(5-8.2),单发Pk越低所需拦截弹数越爆炸。仿真给出n随Pk变化及每真弹头拦截成本,标出"防御经济不可持续区"。

图10-8  单发Pk与所需弹数(a)、拦截成本(b)

第1章 动态综述(泊松事件聚簇与卡方检验)

1.1 泊松事件模型

根据式(1-6.1)λ=N/T=27/32≈0.844事件/天,仿真事件间隔分布与指数拟合,离散指数DI=s²/τ̄=2.25/1.23≈1.83明显大于1,呈过度离散聚簇。

图1-1  事件间隔分布vs指数拟合(a)、经验CDF(b)

1.2 周度卡方拟合优度检验

根据式(1-8.2),周度事件O=[1,6,13,4,3]、泊松期望5.9,χ²≈14.6>临界值9.49(df=4,α=0.05),在5%显著性水平拒绝"齐次泊松"假设,印证事件呈制度性聚簇节律。

图1-2  周度事件数与泊松期望(卡方检验)

1.3 聚簇-静默节律

仿真还原32天窗口事件密度,凸显9月14-18日高密度聚簇(AFA大会+中俄回应+DoW合同)与9月29-10月4日静默期(国会休会),说明"信息密度窗口可预测vs虚假静默"的双刃剑效应。

图1-3  本月事件聚簇-静默节律(滚动窗口)

结论与使用说明

本仿真文档与配套MATLAB代码构成金穹反导体系技术报告的量化仿真附件。14个脚本、2063行代码覆盖报告核心数学模型,38幅仿真图全部经Octave实测生成并嵌入本文档。各图严格对应报告公式编号与算例,数据口径为公开典型值或明确标注的模型假设。

使用说明:(1)在MATLAB R2015a或Octave 6.x中,进入"仿真代码"目录直接运行RUN_ALL.m即可一键复现全部图件;(2)每幅图输出PNG存放于"仿真图"目录;(3)如需修改参数,直接编辑对应脚本顶部参数区后重跑即可。
