整车VCU控制软件simulink模型、VCU的定速巡航,扭矩管理,能量管理,能量回收功能模块
✅作者简介：热爱科研的Matlab仿真开发者，擅长数学建模、数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。
🍎 往期回顾关注个人主页：Matlab科研工作室
👇 关注我领取海量matlab电子书和数学建模资料
🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。
🔥 内容介绍
1 模型开发规范与总体架构
本套VCU Simulink模型严格遵循汽车电子ASPICE CL2级开发流程搭建，完全适配纯电动乘用车量产级开发需求，覆盖从算法设计、MIL/SIL/PIL全流程测试到量产C代码自动生成的完整开发链路。模型接口完全对标量产VCU的CAN总线与硬线信号定义，所有参数通过独立数据字典集中管理，支持一键切换仿真测试模式与实车部署模式，既可以作为控制算法学习的全功能参考平台，也可以直接接入硬件在环台架完成整车级功能验证。
模型基础配置采用10ms固定步长离散求解器，默认选择ode3（Bogacki-Shampine）算法，完全匹配量产车规控制器的典型任务调度周期，仿真运行结果与实车运行时序偏差小于1%。整体采用三层解耦架构设计：

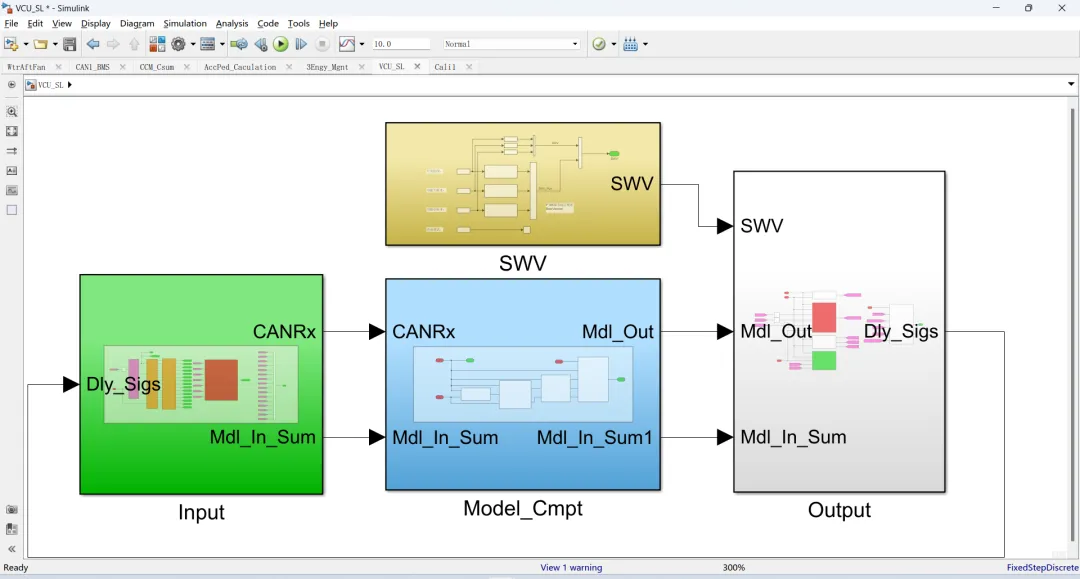

应用算法层：所有12个功能模块的核心控制逻辑全部部署在此层，无任何硬件直接访问代码，可独立运行完成离线功能验证 信号接口层：统一管理输入输出信号的标定、滤波与故障校验，对接虚拟整车动力学模型与后续实车RTE接口 诊断服务层：集成UDS故障诊断、标定测量与任务监控功能，支持通过CANape等标定工具在线修改参数，无需重新编译模型代码
2 12大核心功能模块详细设计
档位管理模块
输入信号
输入包含换挡器硬线档位编码信号、钥匙ON档状态、整车高压就绪标志、电机实时转速、制动主缸压力有效信号，所有原始硬线信号均添加30ms防抖滤波，过滤机械开关抖动带来的无效跳变。
输出信号
输出当前有效档位状态（P/R/N/D/E/S）、档位切换完成标志、档位信号矛盾故障码、非法档位拦截标志。
模型描述
模块采用Stateflow搭建二级层次化状态机，实现P/R/N/D/S各档位之间的带互锁跳转逻辑：从P挡切换至D/R挡必须同时满足制动踏板踩下、电机转速低于50r/min两个前置条件，行驶车速高于10km/h时直接锁止P挡请求，避免误操作引发机械冲击。模块内置档位信号合理性诊断，当两路档位编码信号出现持续200ms以上的逻辑矛盾时，自动触发故障降级，强制切至N挡保证行驶安全。
高压上下电管理模块
输入信号
输入包含钥匙START/STOP档位信号、BMS高压就绪反馈、主正/主负/预充继电器状态回采、高压互锁检测信号、碰撞传感器硬线信号、绝缘检测正常标志。
输出信号
输出预充继电器控制指令、主接触器闭合指令、高压系统全状态标志、高压故障等级输出、下电泄放激活标志。
模型描述

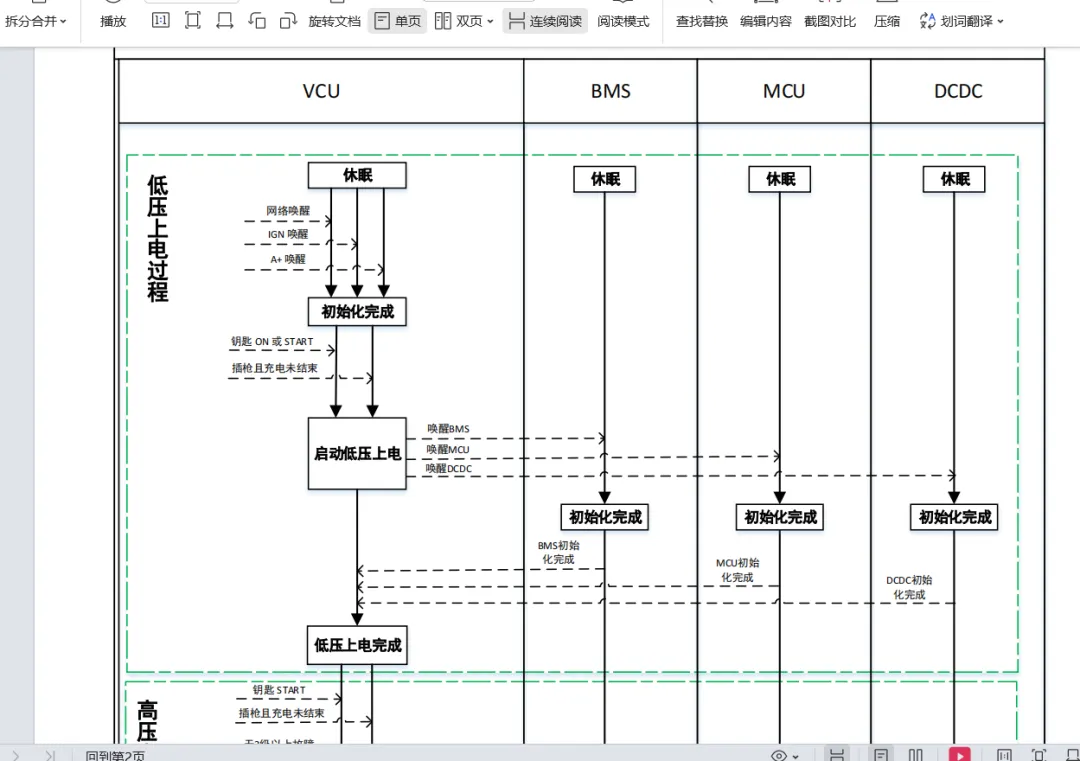

状态机完整实现OFF→低压唤醒→预充检测→高压就绪→正常运行→故障下电/正常下电的全生命周期控制流程。预充阶段实时采集母线电压上升斜率，当母线电压达到电池端电压92%以上且持续100ms后，才允许闭合主接触器，将冲击电流限制在额定电流的1.5倍以内。碰撞信号触发后10ms内直接切断所有高压回路，同时启动主动泄放回路，5s内将母线电压降至60V安全电压以下，满足功能安全ASIL-B等级要求。
能量管理模块
输入信号
输入包含加速踏板开度信号、当前SOC、BMS输出的最大允许充放电功率、电机定子温度信号、驾驶模式选择信号、高压附件当前总功耗信号。
输出信号
输出整车需求总扭矩、电机峰值功率限制系数、不同模式下的扭矩特性修正系数、附件功耗补偿扭矩信号。
模型描述
以驾驶员踏板需求为核心，通过三维查表完成基础需求扭矩的初算，再依次叠加SOC边界限制、电池功率边界限制、电机温度边界限制的三层扭矩仲裁逻辑。经济模式下自动降低扭矩响应斜率，将整车百公里能耗降低6%~8%；运动模式下提升扭矩响应带宽30%，优先保证动力性输出。所有仲裁逻辑在10ms控制周期内完成，实现动力性与经济性的动态最优平衡。
热管理模块
输入信号
输入包含电机定子最高温度、IGBT模块温度、电池包最高温度、环境温度传感器信号、空调系统运行状态反馈。
输出信号
输出电子水泵转速PWM指令、电子风扇占空比指令、电机过温扭矩限制信号、电池热管理系统交互控制指令。
模型描述
采用多目标协同温控策略，根据各部件实时温度自动划分冷却系统工作区间：常温区间冷却系统以最低功耗运行，优先提升整车能效；高温区间自动线性提升冷却功率，同时根据温度梯度动态限制电机输出扭矩，避免部件过热触发二级故障。模块内置温度预判逻辑，根据当前工况的扭矩持续输出情况提前预判温度上升趋势，提前启动冷却系统，将电机稳态工作温度波动控制在±3℃以内。

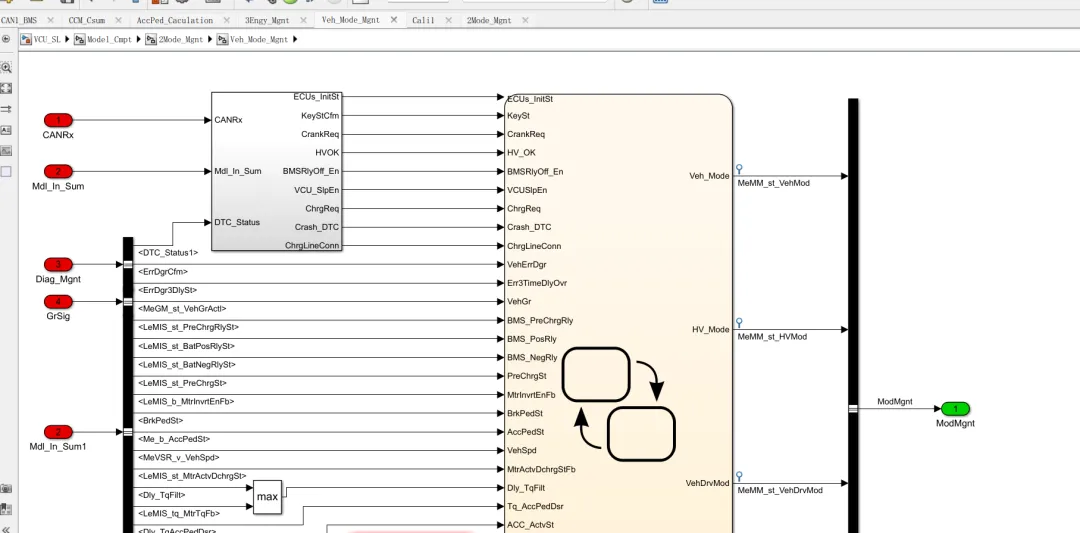

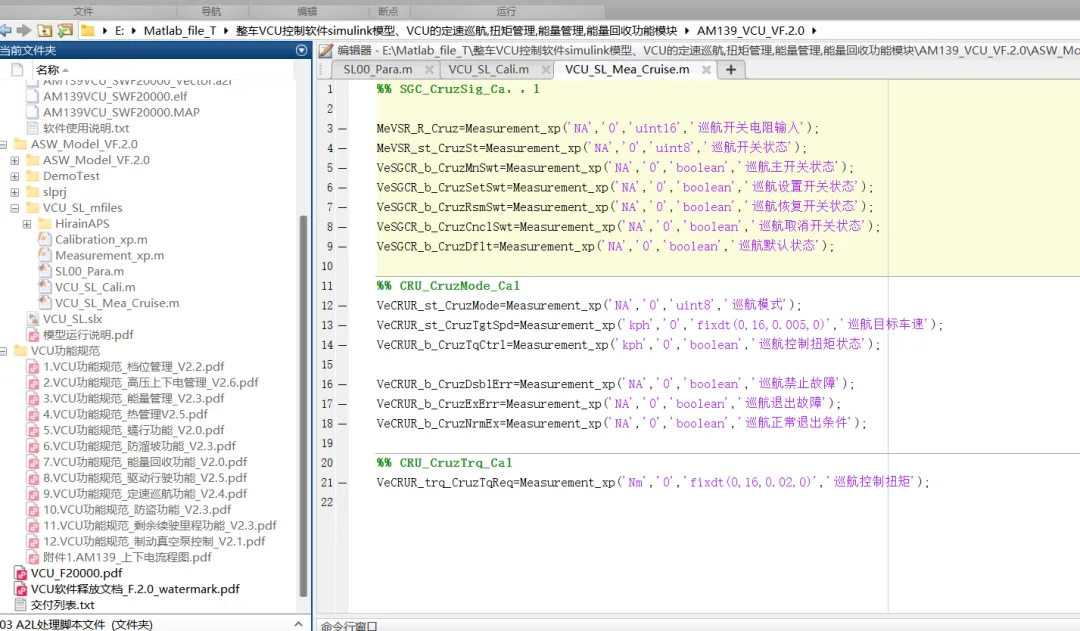

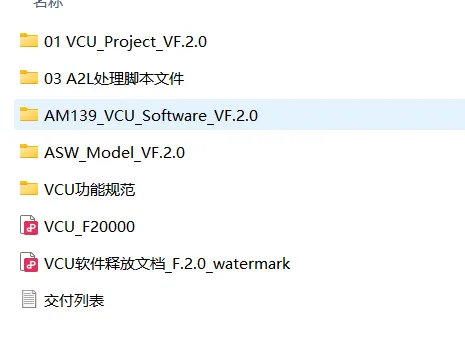

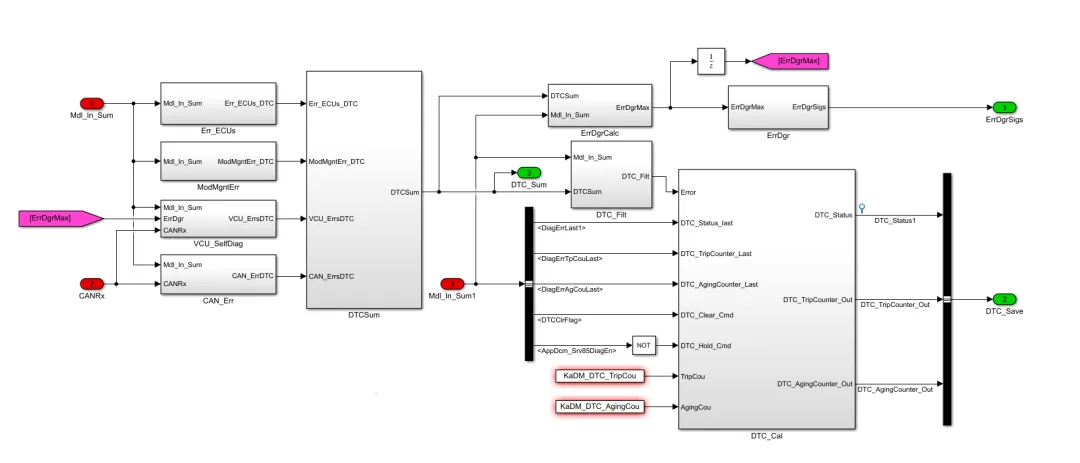

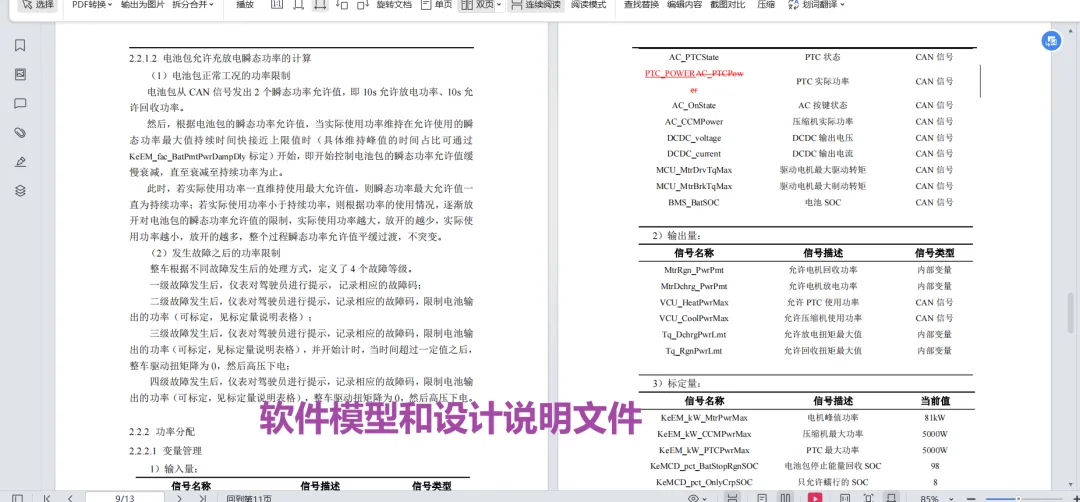

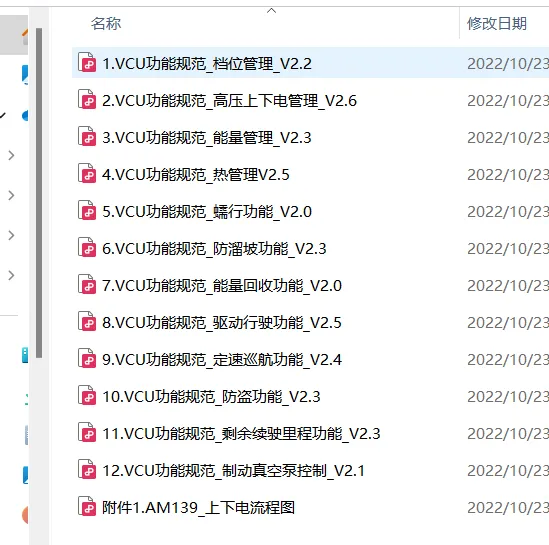

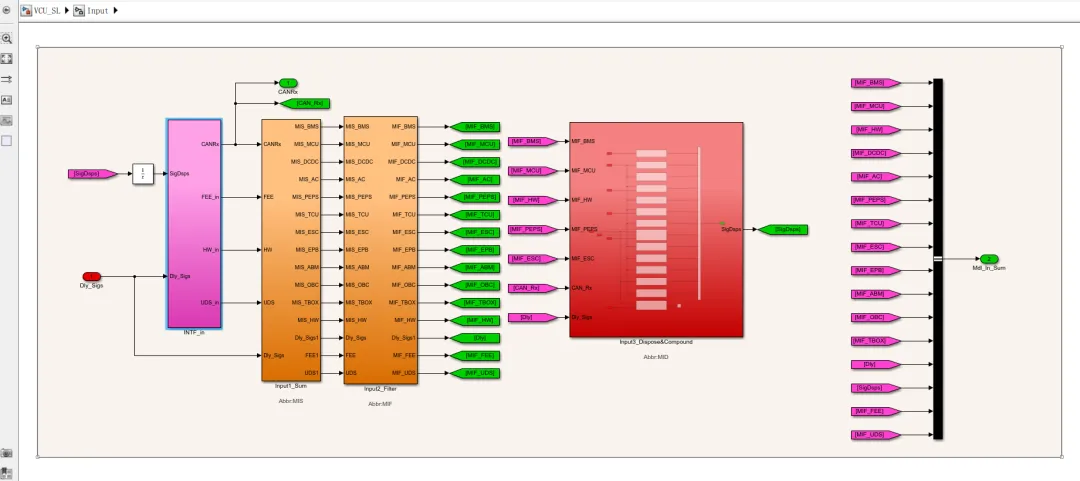

⛳️ 运行结果
