大众威然左右门安装教程(20261016更新)

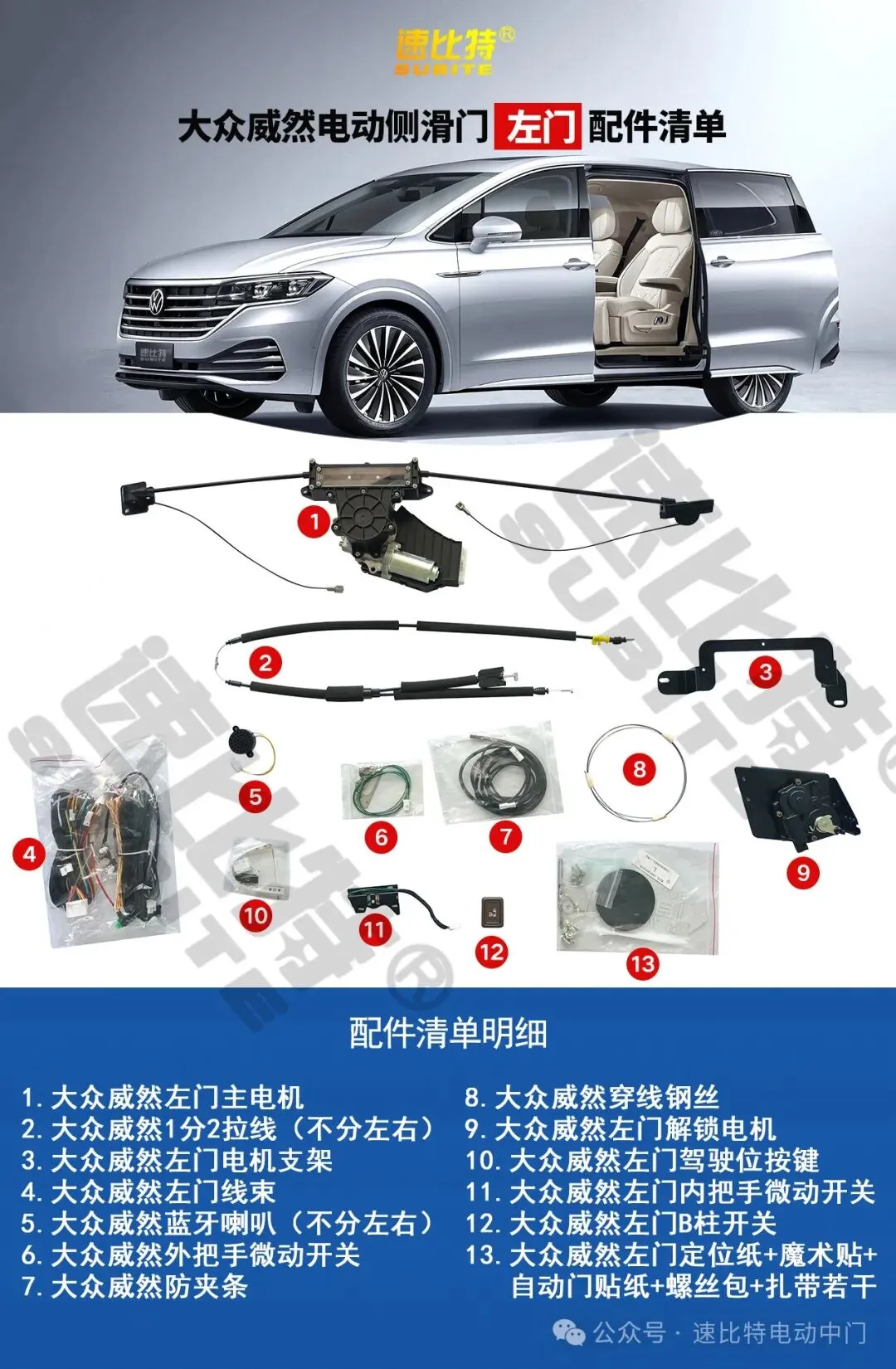

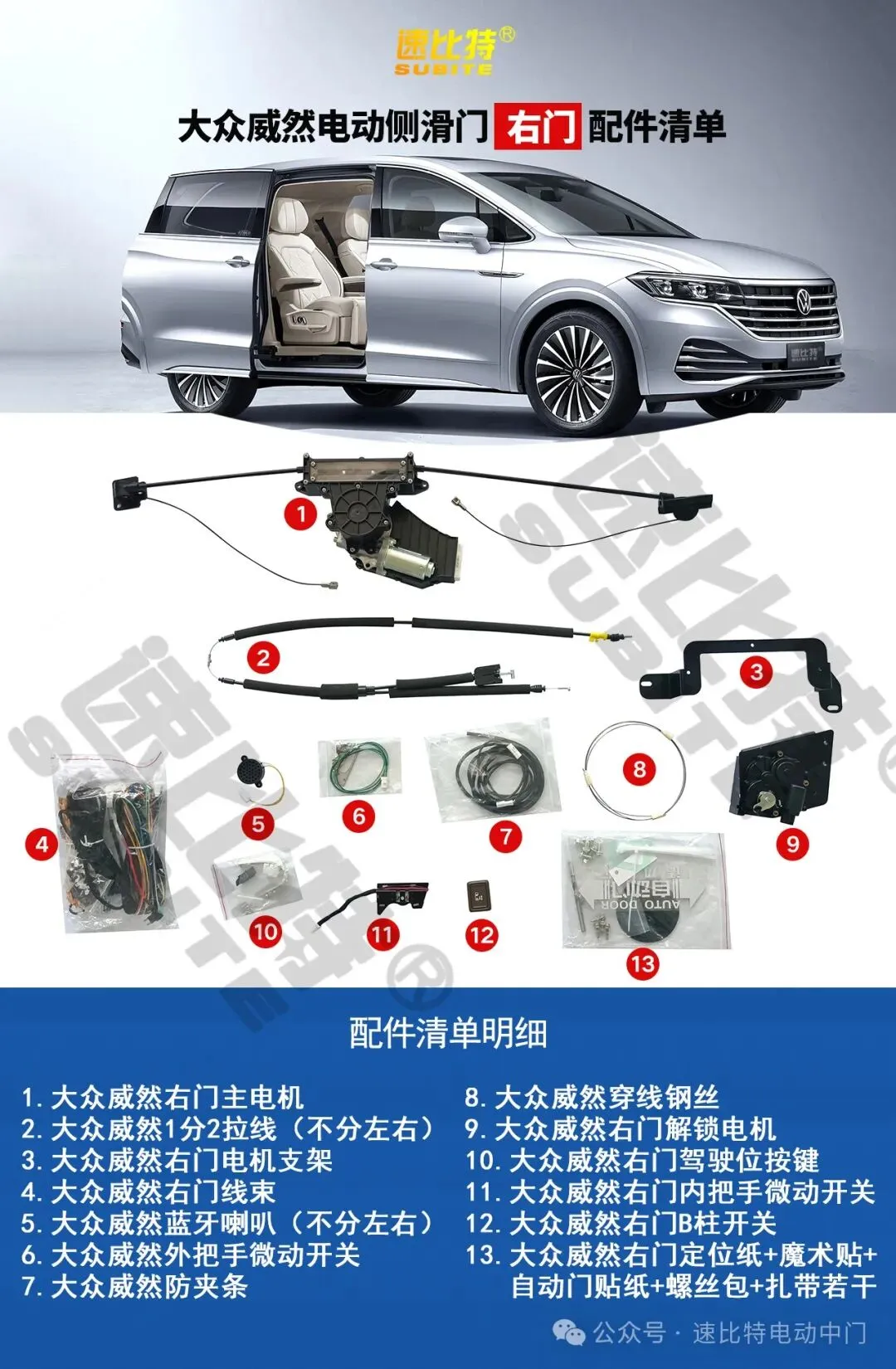

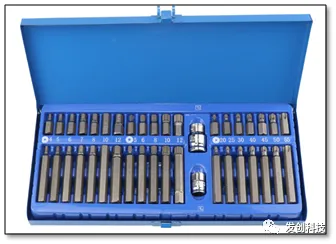

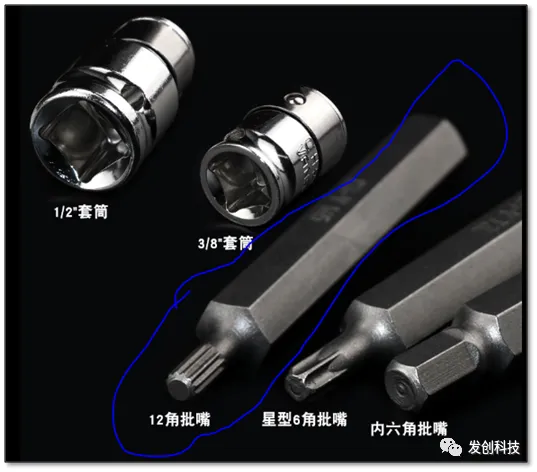

专用工具：12角螺丝头如下图（拆轨道和座椅等用）
安装步骤

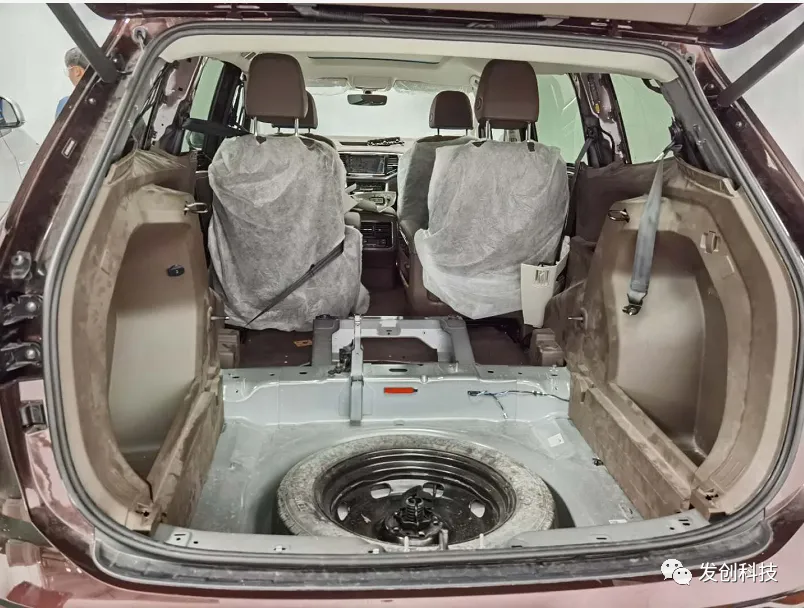

将后排座椅拆除，注意工具专用，不要将螺丝拧滑；
2.拆除后侧内饰板；

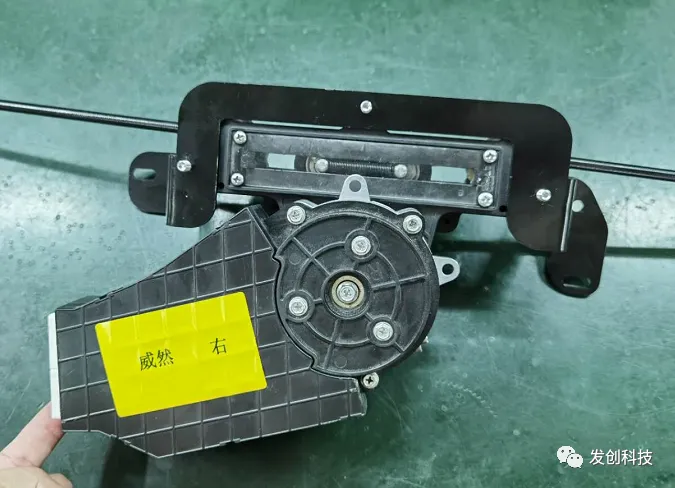

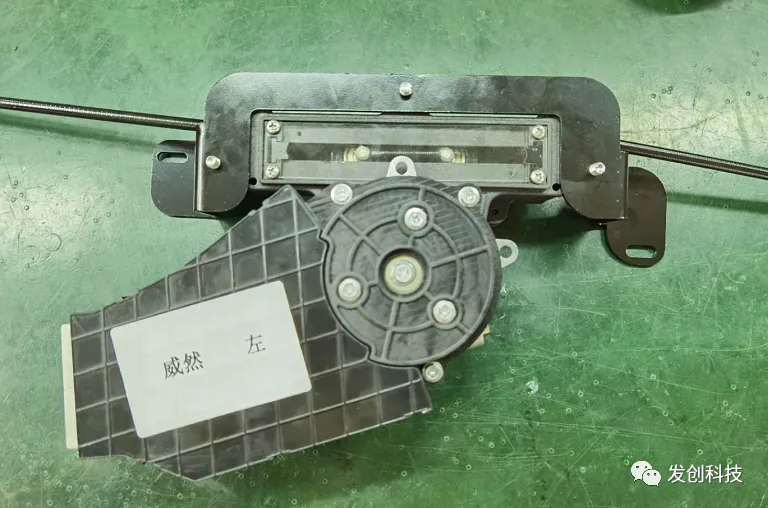

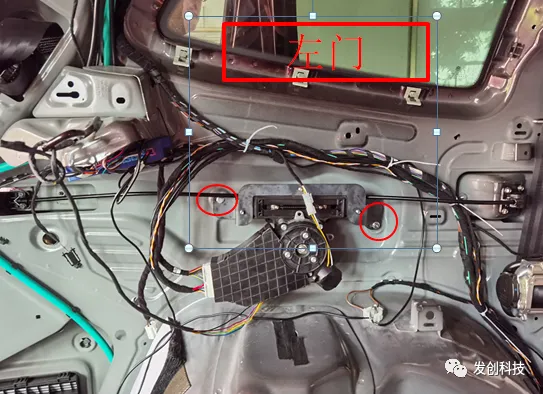

3.将电机支架安装在驱动电机上；左右分别如下图：

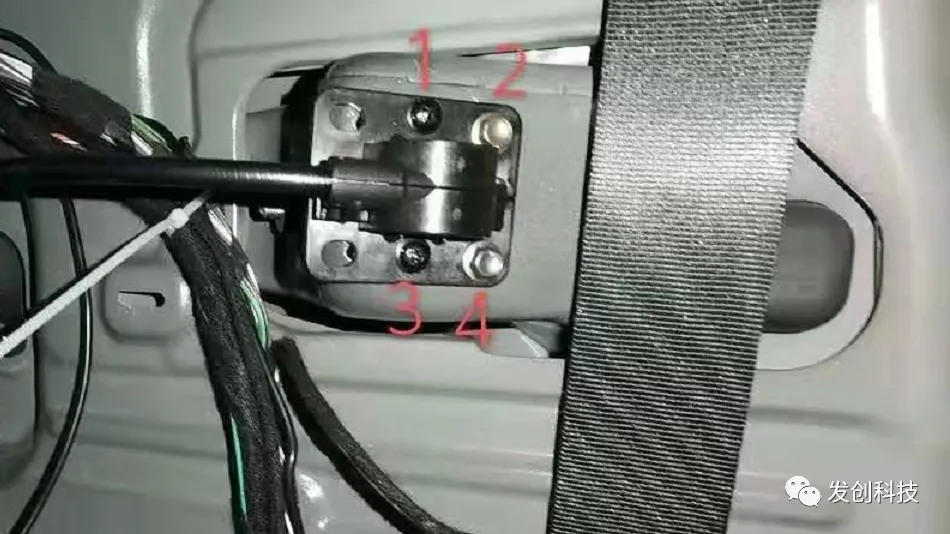

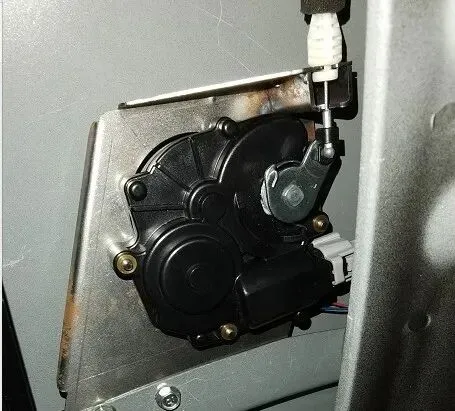

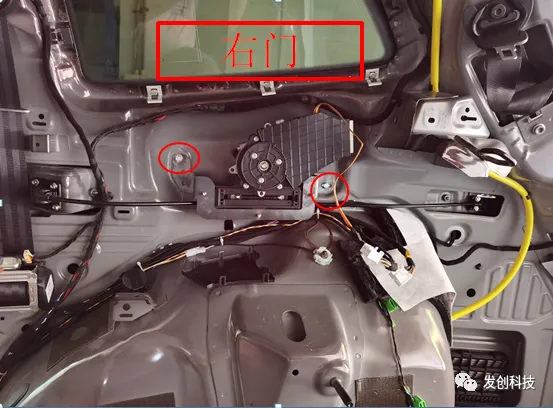

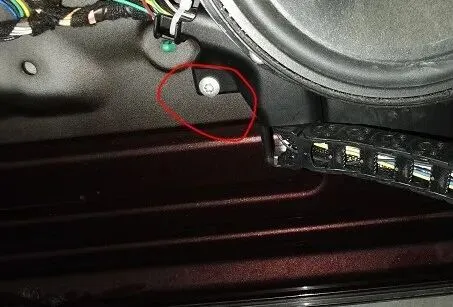

4.用我司提供的M6螺栓利用原车两个螺丝孔将电机固定在车身上；左右均有两个M6螺纹孔；

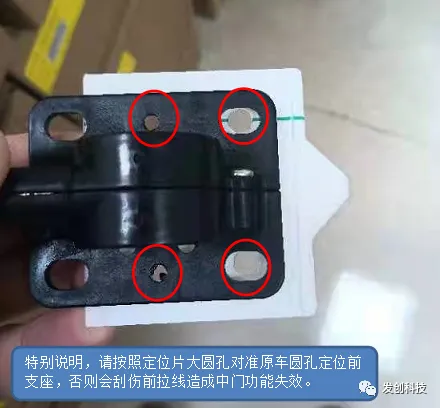

5.用我司提供的定位片做记号，定位片圆孔对准原车圆孔，其他四个孔做记号，用我司提供的不锈钢燕尾自攻螺丝将前拉线座固定在车上，如图：

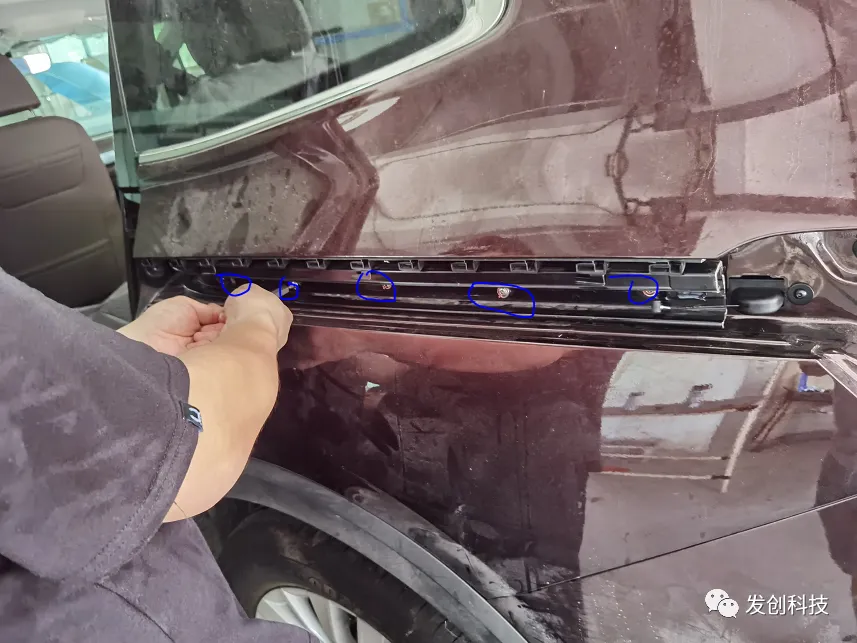

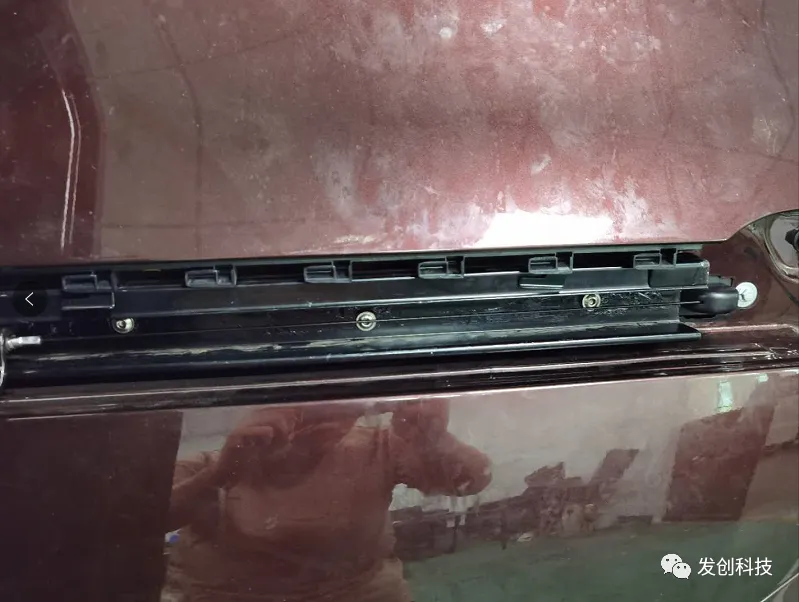

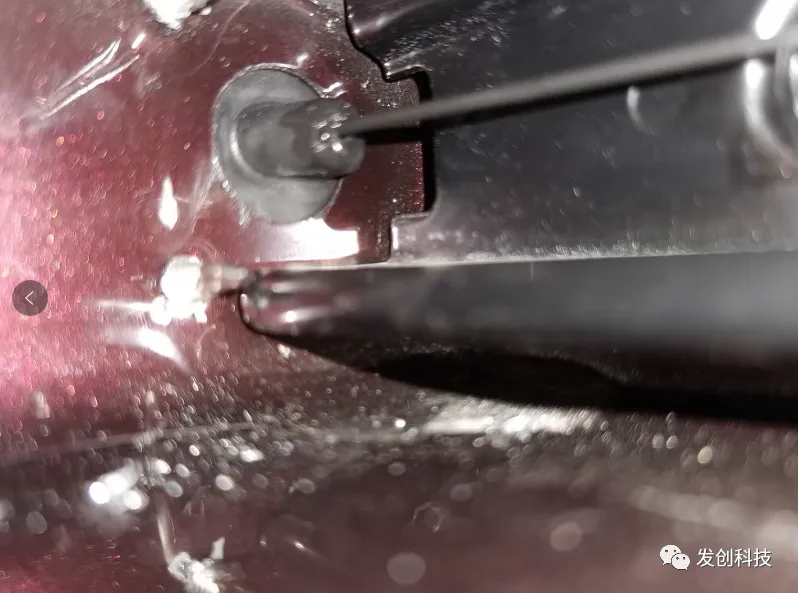

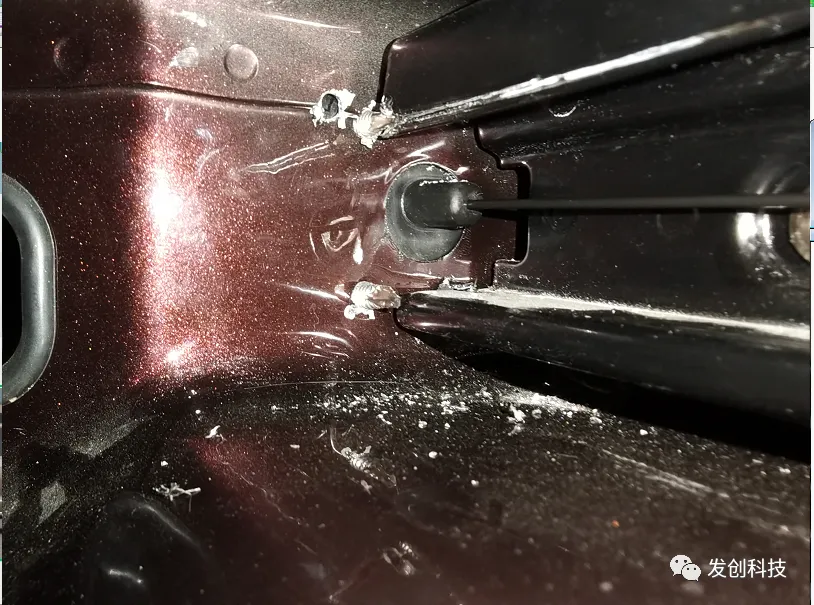

固定后记得检查，从车外轨道处看橡胶应该如下图所示在中间，如果不是，请调整前支座螺丝安装位置避免刮伤拉线，因安装问题导致拉线磨损磨短不在我司质保范围内；

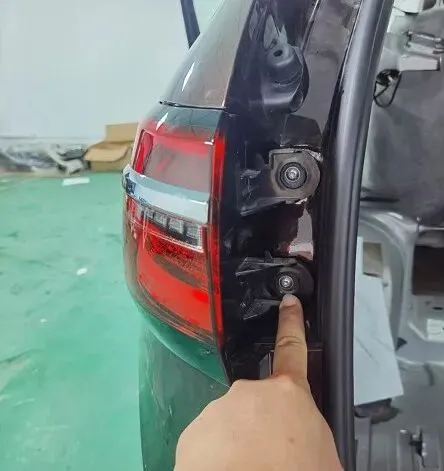

6.如图将尾灯两个螺丝拆下，拆除尾灯；

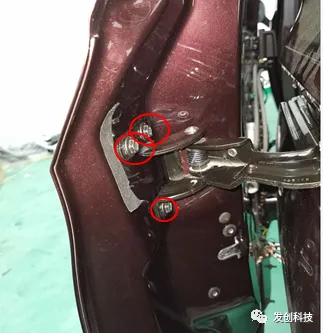

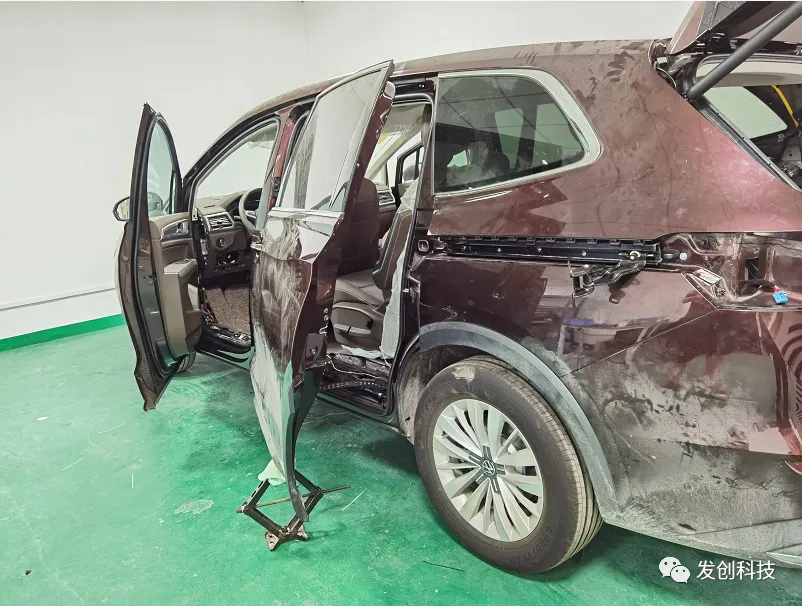

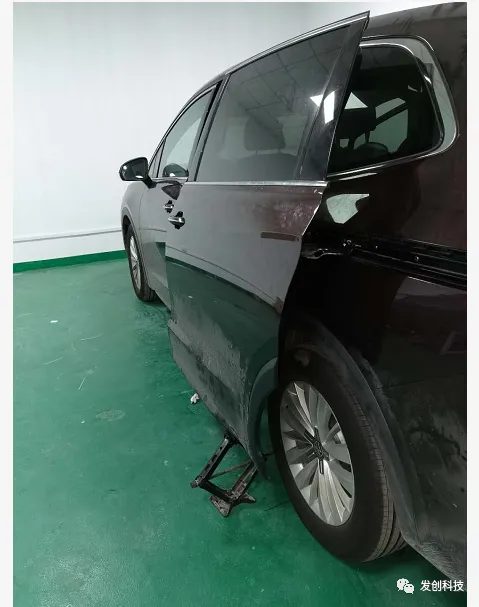

7.将车门用千斤顶或者其他东西垫高，防止掉落后，拆除中滑轮三个固定螺丝

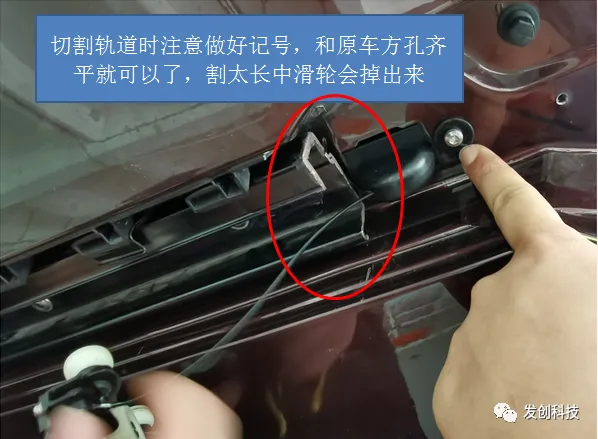

做好记号，切除轨道（千万注意不可切多，否则中滑轮有掉出来的风险）；

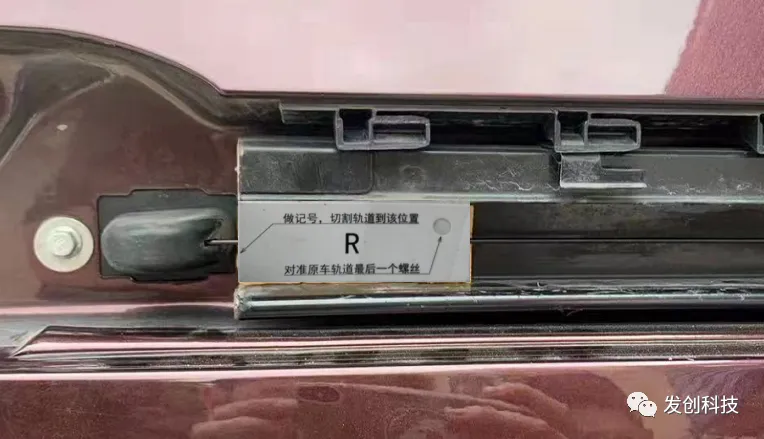

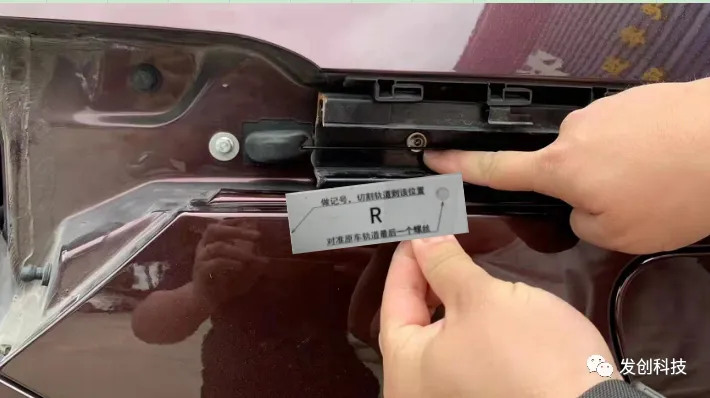

用我司提供的切割轨道定位片如下图贴在轨道上，做好记号后切割轨道。

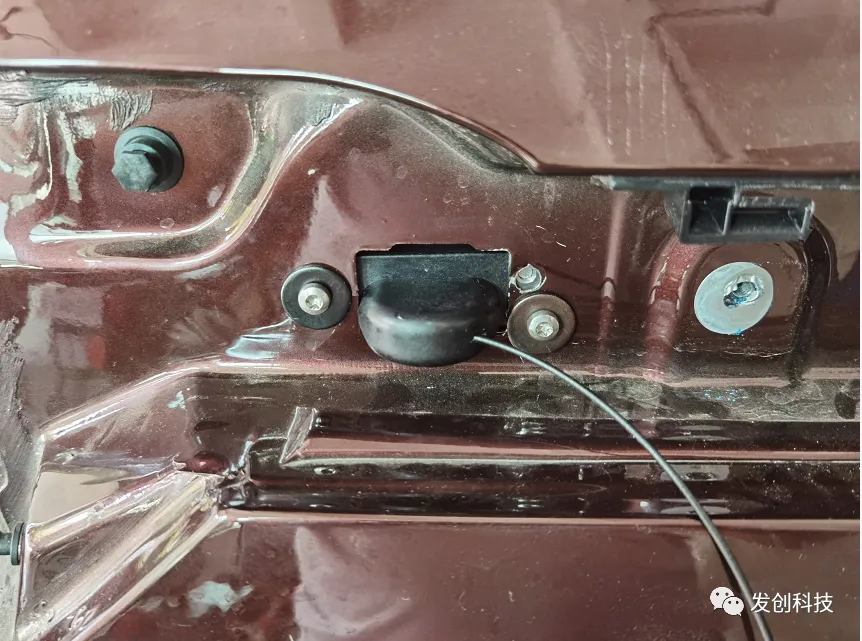

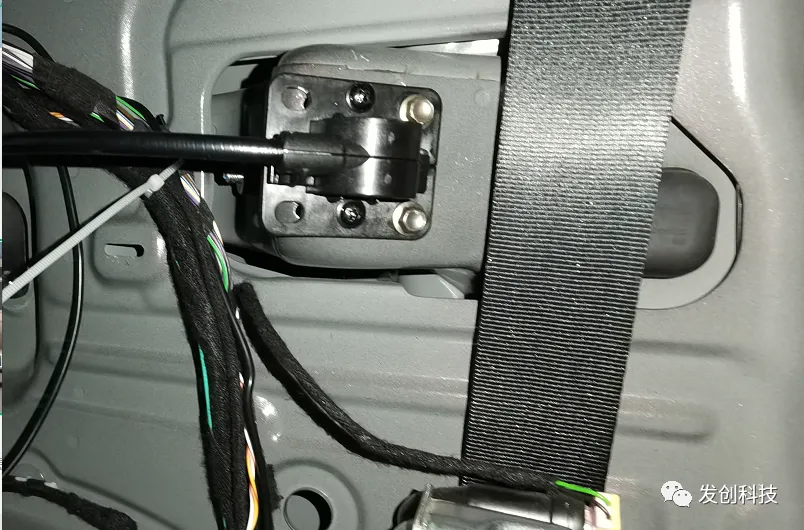

8.利用原车两个孔位将后拉线支座安装在车上，背面用螺母紧固；
9.将原车轨道复原，

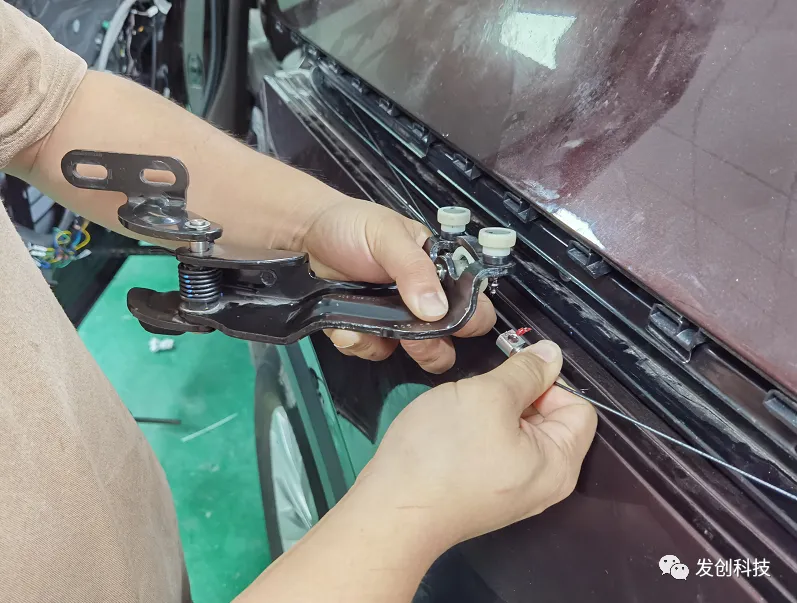

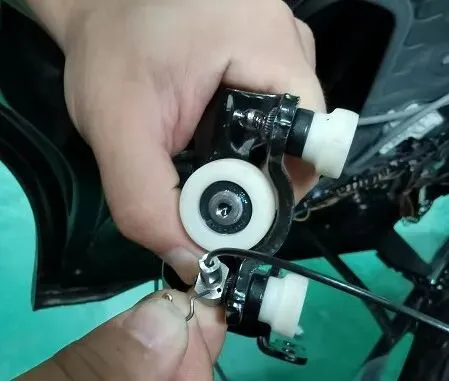

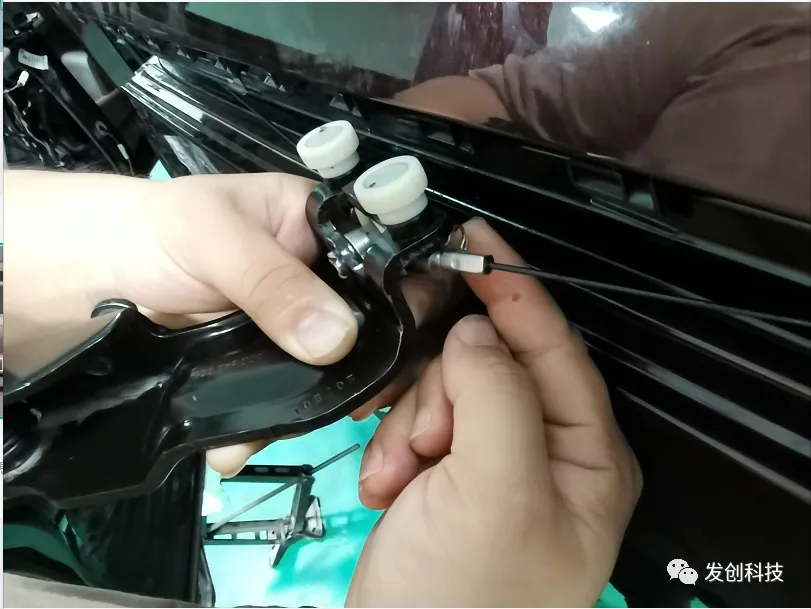

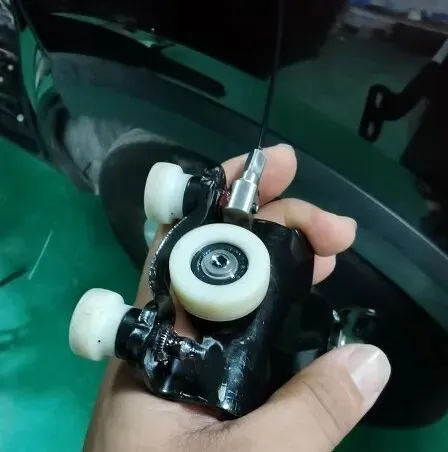

10 .将前后钢丝绳的窝头扣进中滑轮柱子上，用插销插好固定，检查是否牢固；
11.确认无误后将中滑轮安装进轨道内，前后拉动滑轮检查是否够顺畅,如视频所示；
12.检查拉线是否和孔位、螺丝等刮擦，如有则马上调整拉线座安装位置

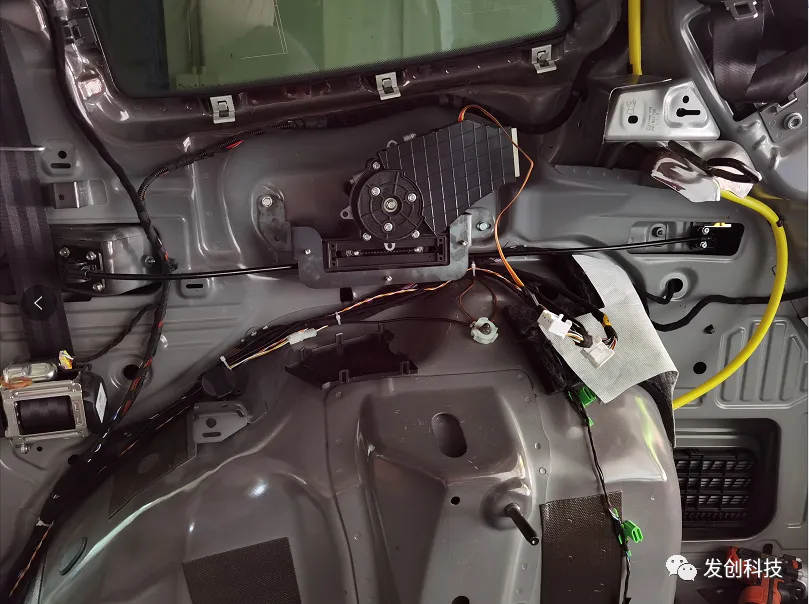

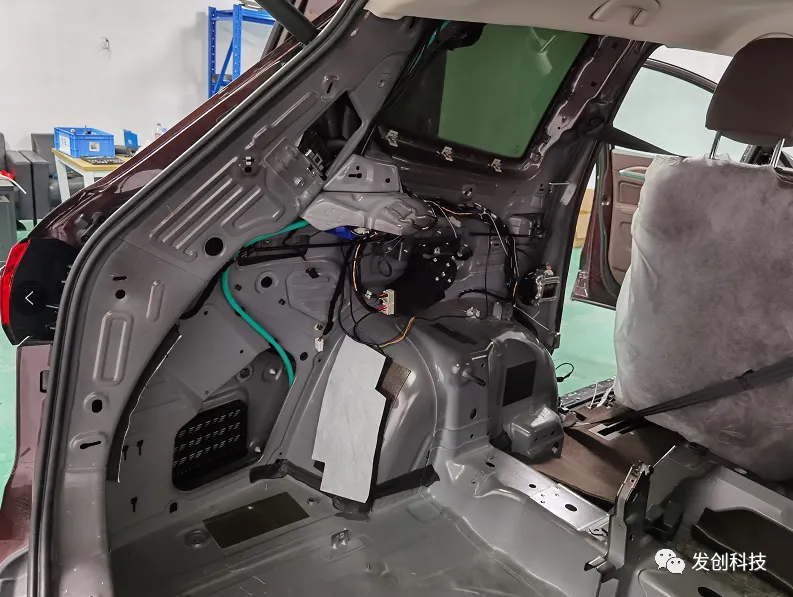

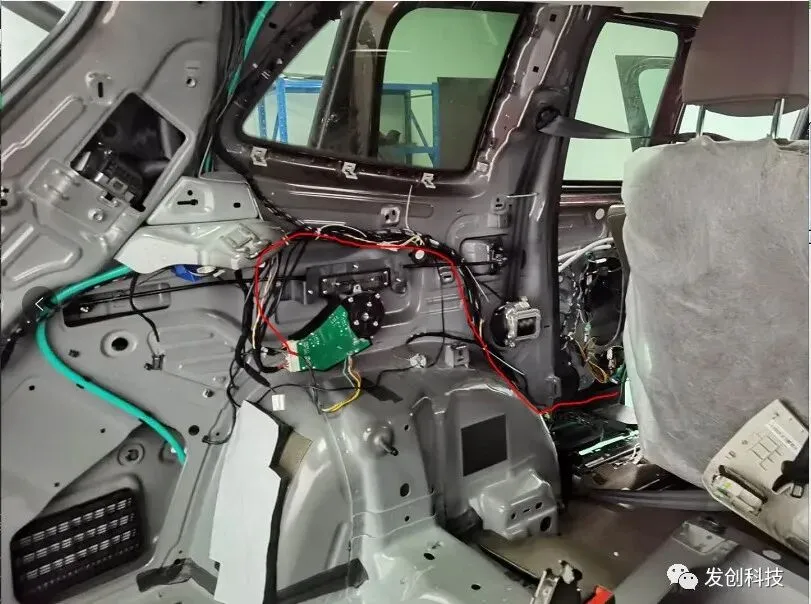

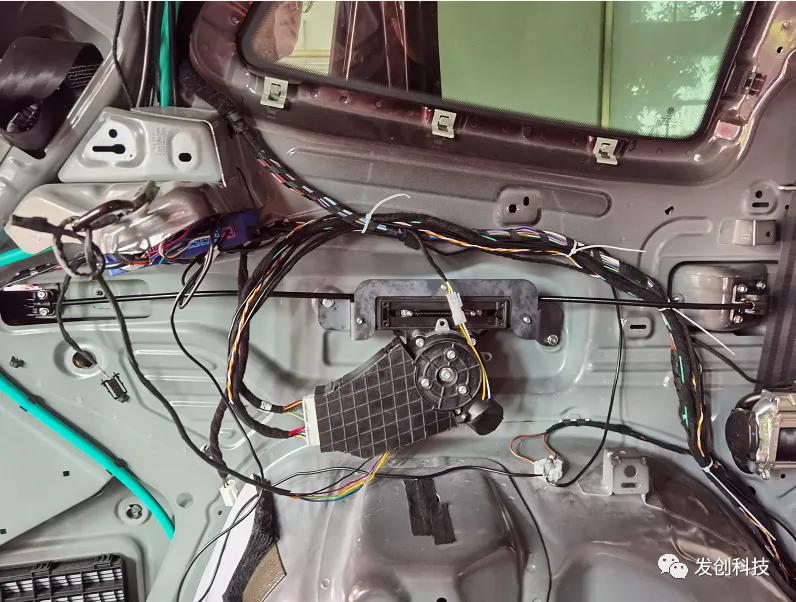

13.电机安装效果一览图；

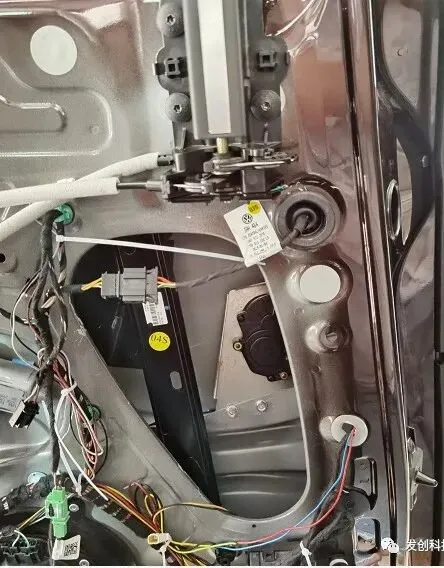

14.将原车锁块-外把手拉线取下，具体如下图；先将锁块上的黑色盖子取下；

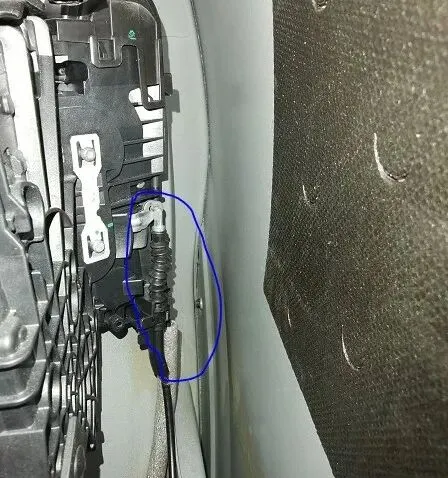

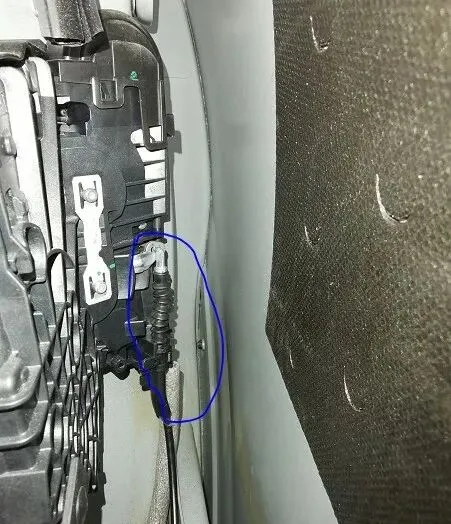

15.将该部位的拉线取下，顺时针转动塑料头；

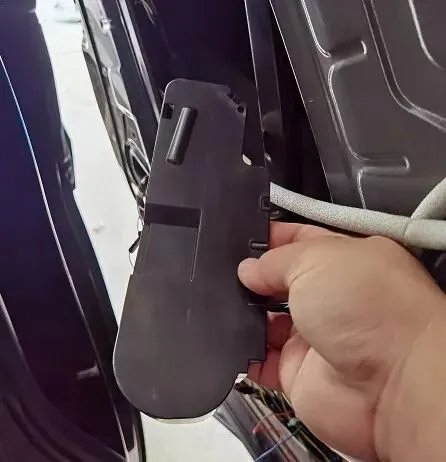

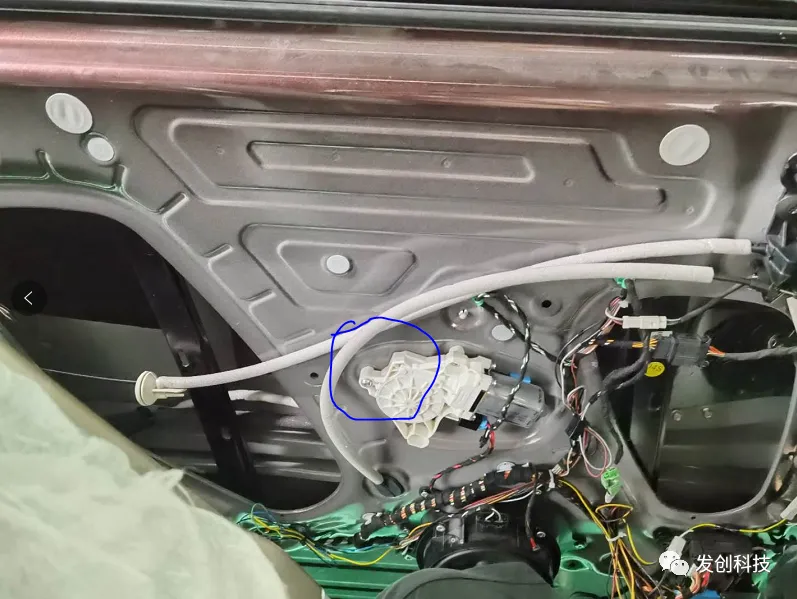

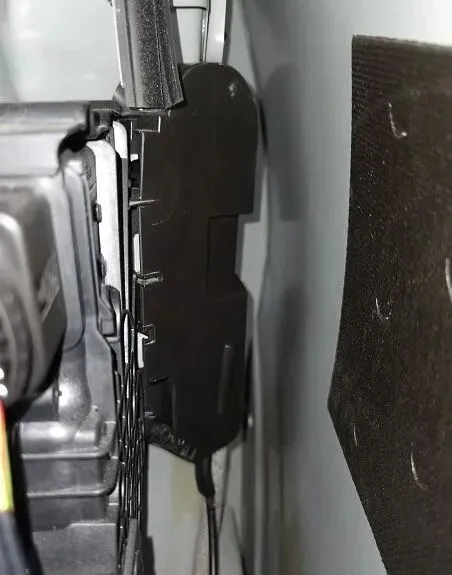

15.将门中间的黑盒子固定胶钉取下，黑盒子在玻璃升降电机后面，沿着锁块拉线可找到；

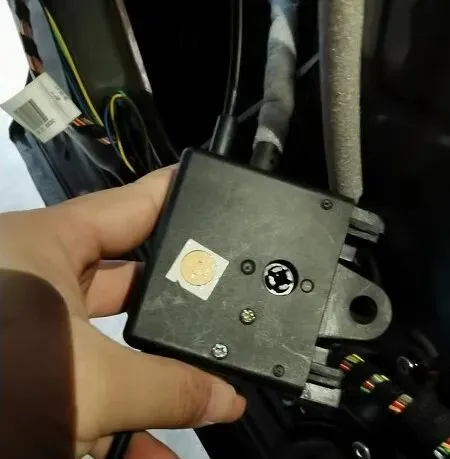

16.将黑盒子上的两个拉线取下，拿下黑盒子；
17.将外把手处的拉线取下，不需要拆解外把手；

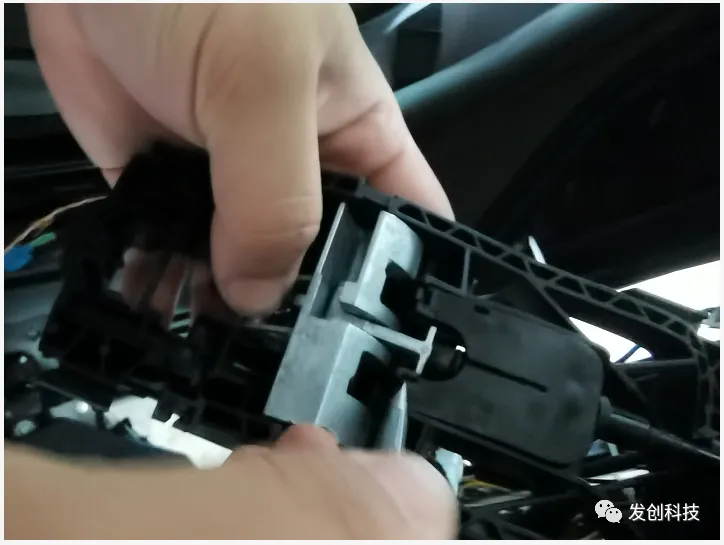

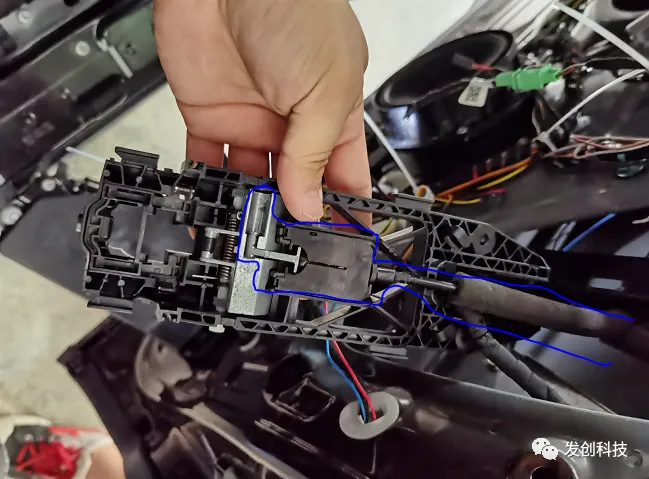

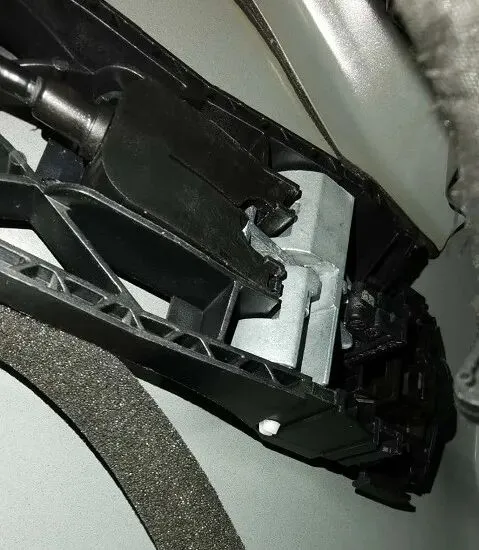

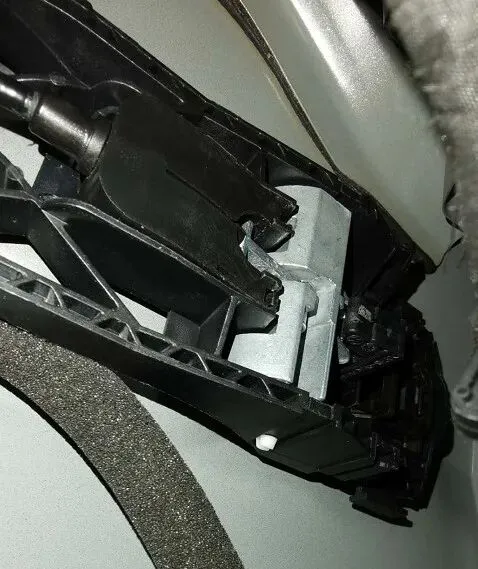

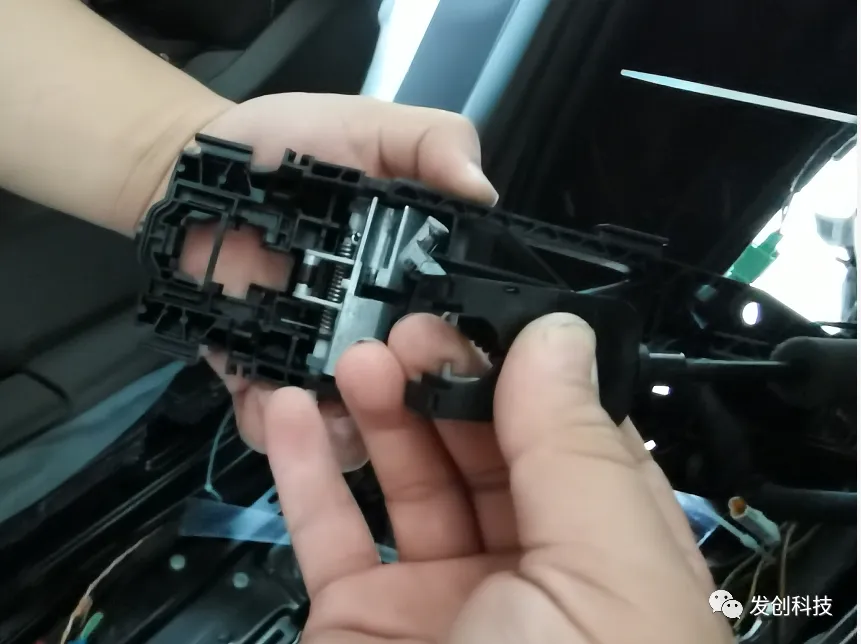

为了让大家清晰看到结构，我将外把手拆下来，如下图，将拉线取下即可。

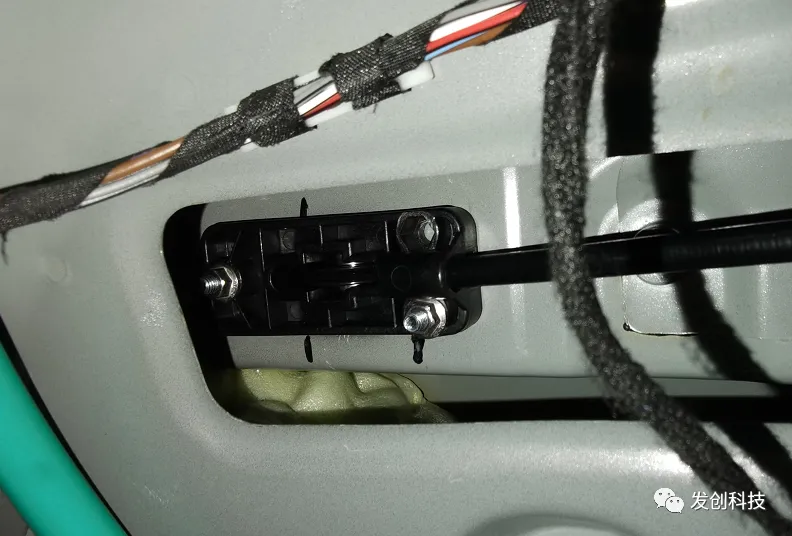

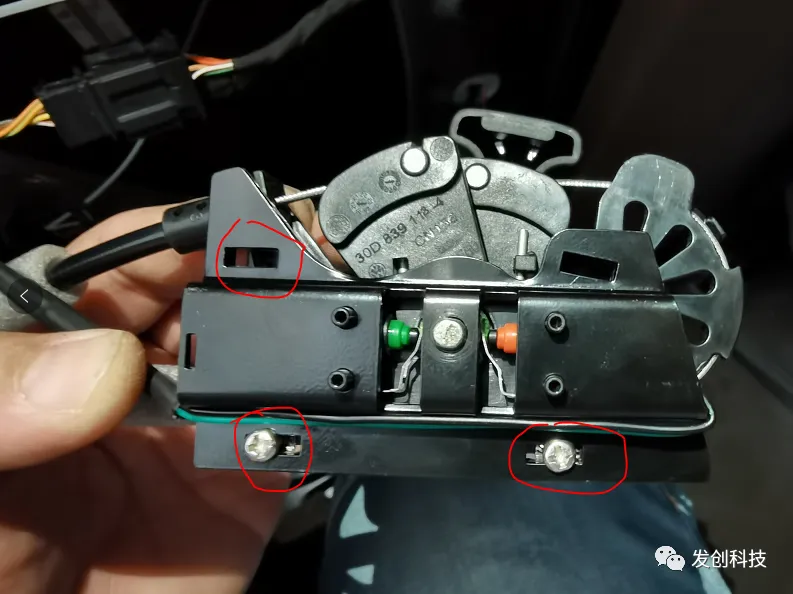

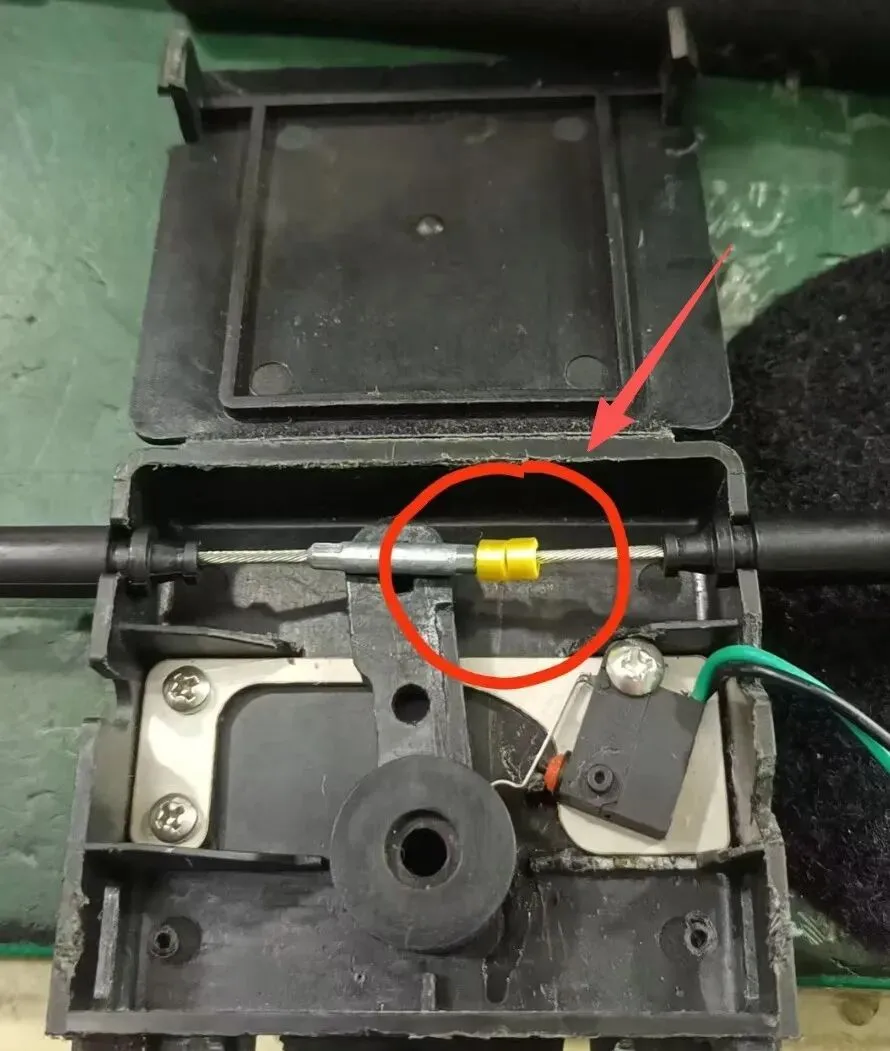

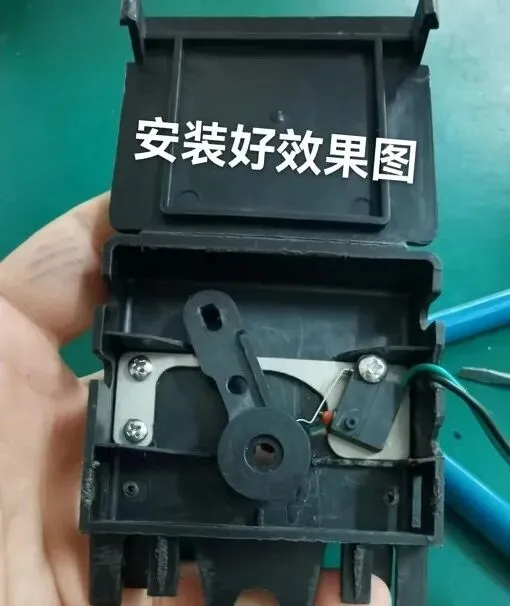

18.在黑盒子上加装外把手开关，如图所示，详细请看视频教程。

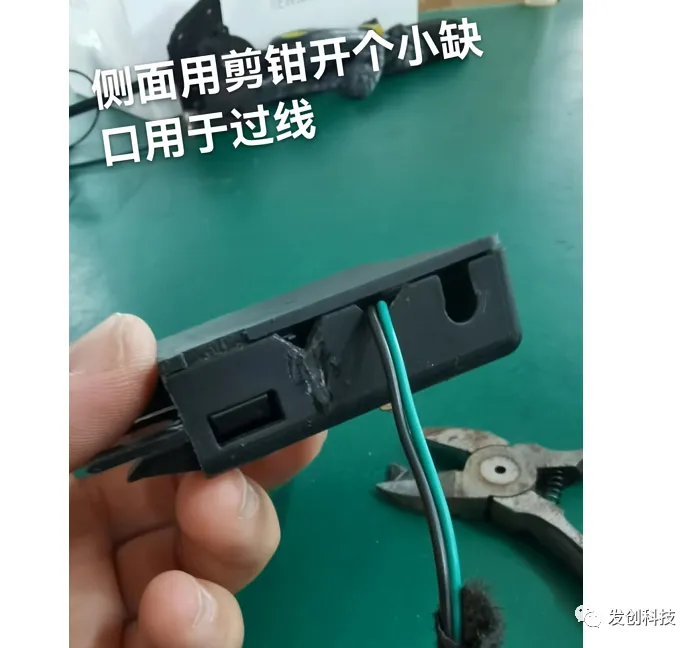

侧边用刀片割一个小槽方便把线引出；
视频教程

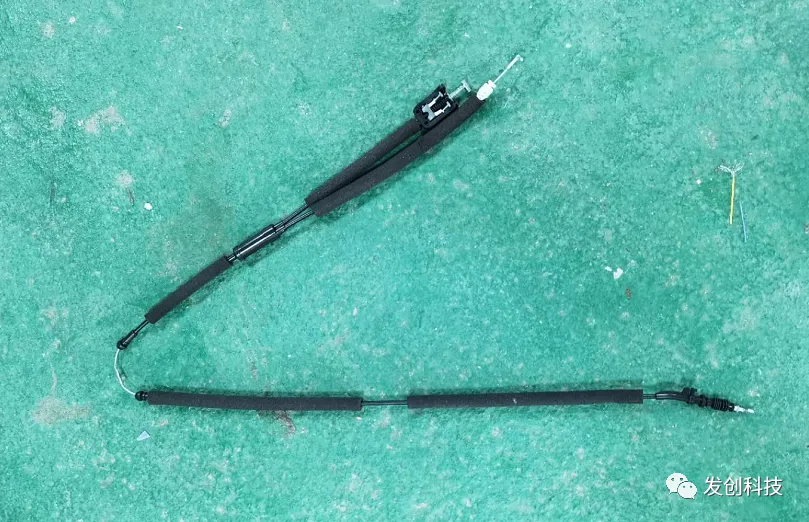

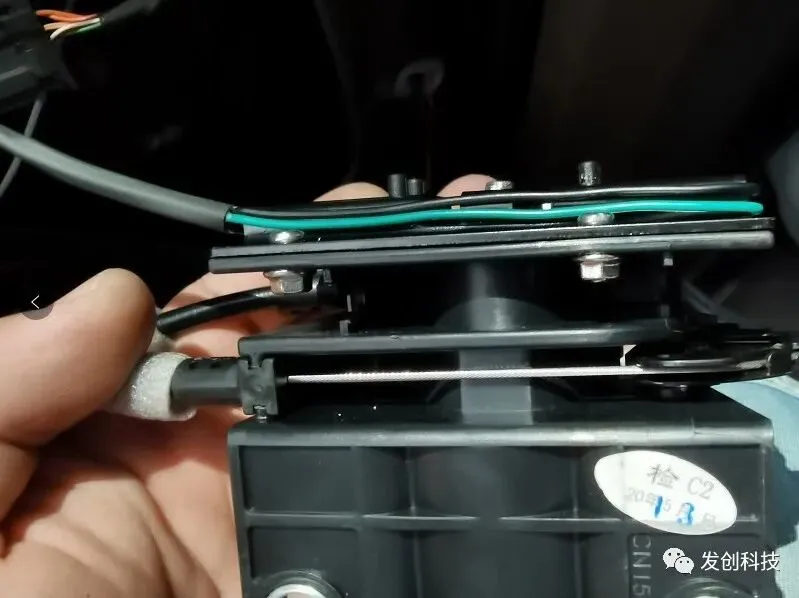

19.将我司的组合拉线装在外把手和锁块上，复原黑色盒子；
20.此处用货里配的小卡扣。安装卡好后用绝缘胶布包紧即可
21.如图在图示位置安装解锁电机，用6.8钻头开孔，然后用M6螺丝将电机固定；将组合拉线剩下的白色头子扣在解锁电机支架上；
22.布置线束，将电源线和拖链线束安装如下图；

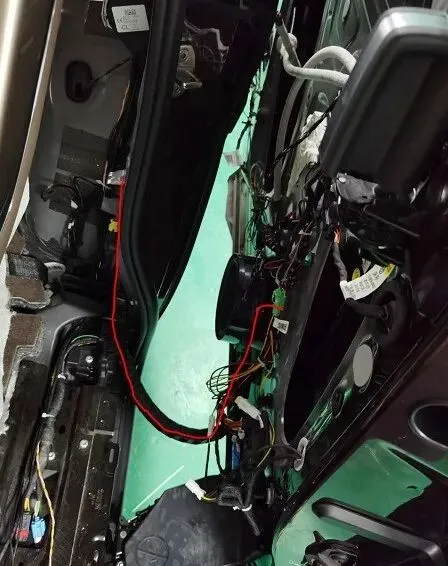

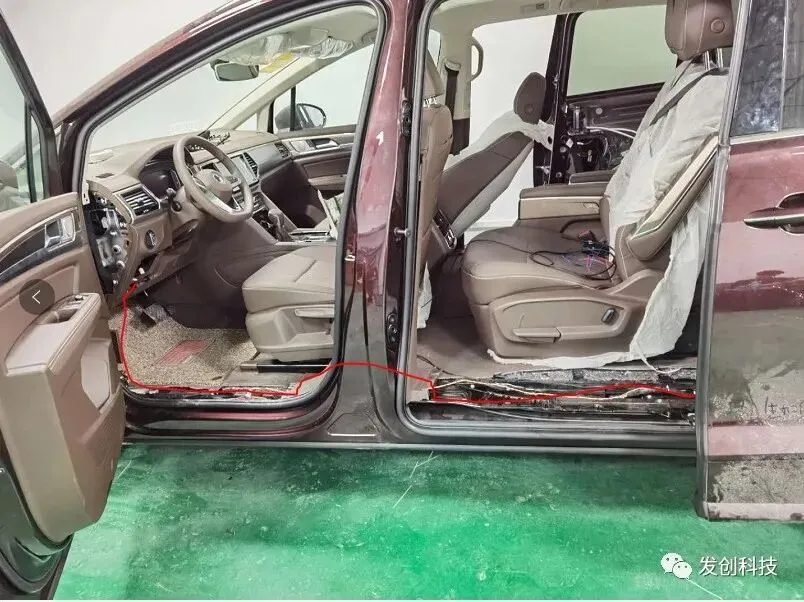

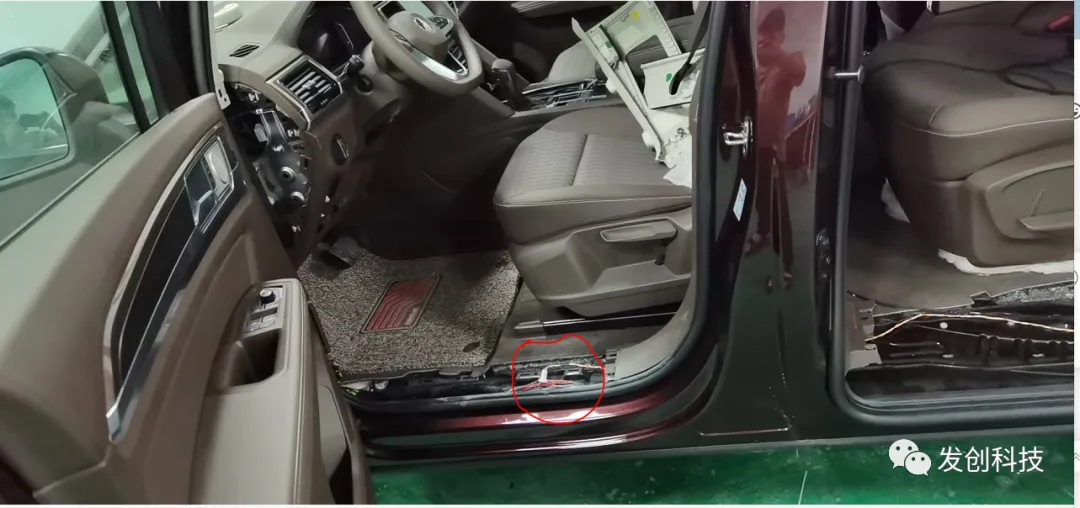

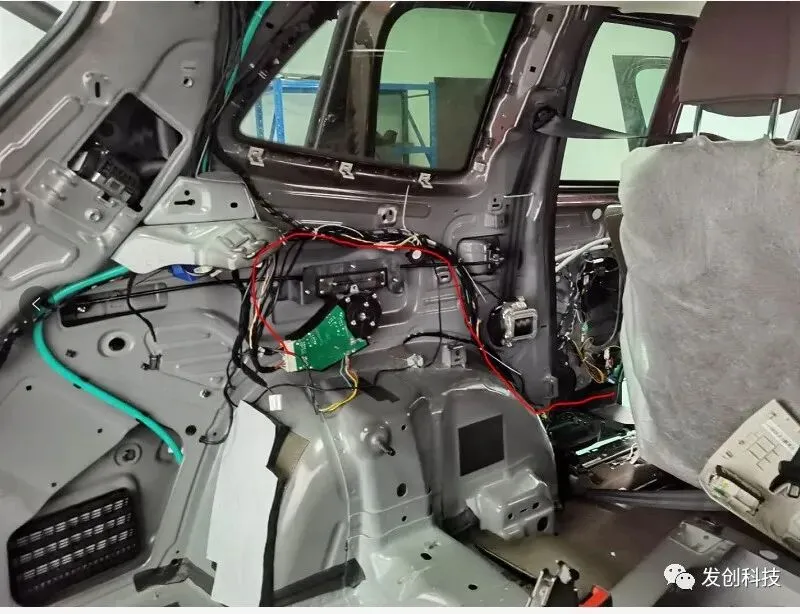

电源线跟着原车线束走线，通过B柱踏板和驾驶室踏板走在方向盘下接电，

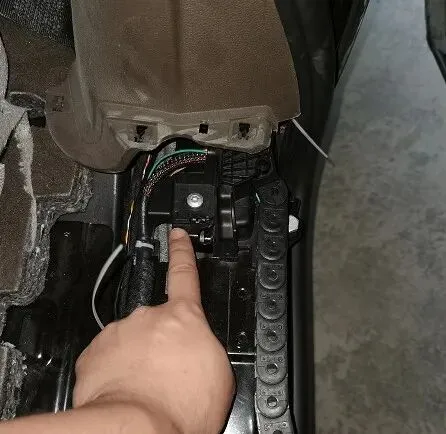

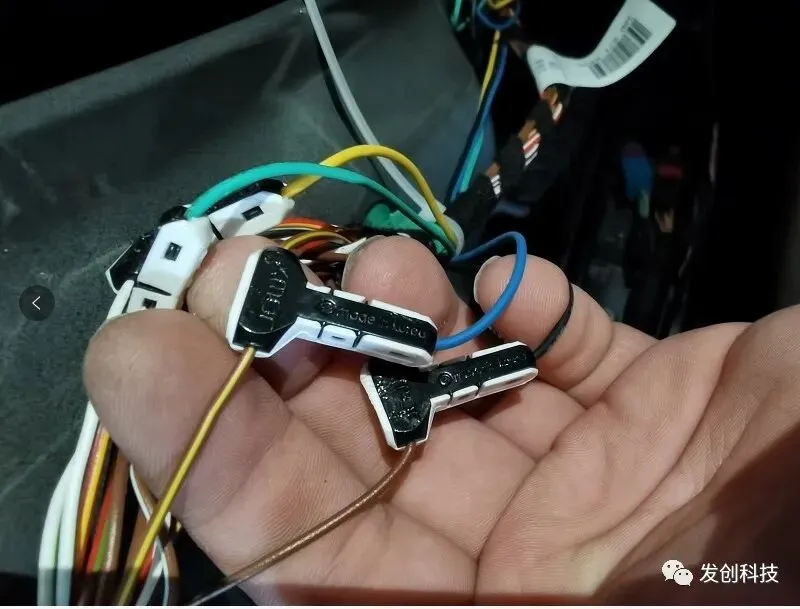

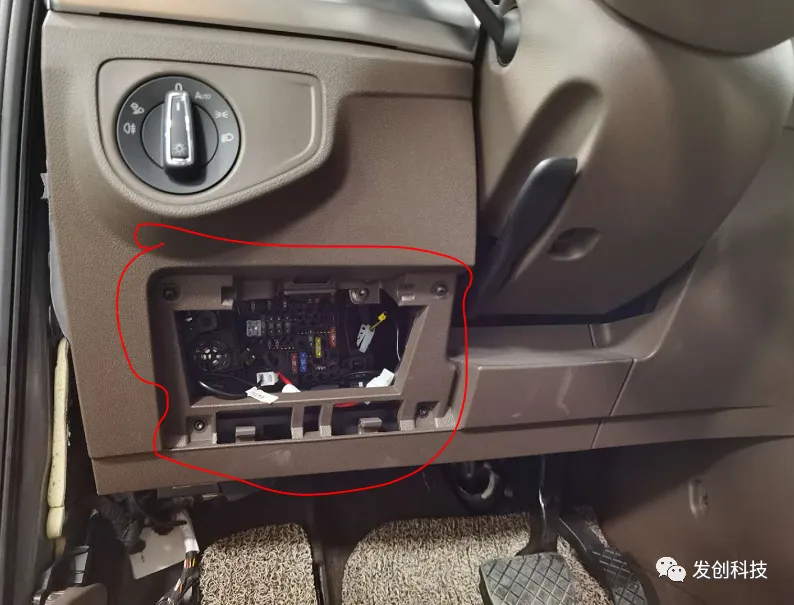

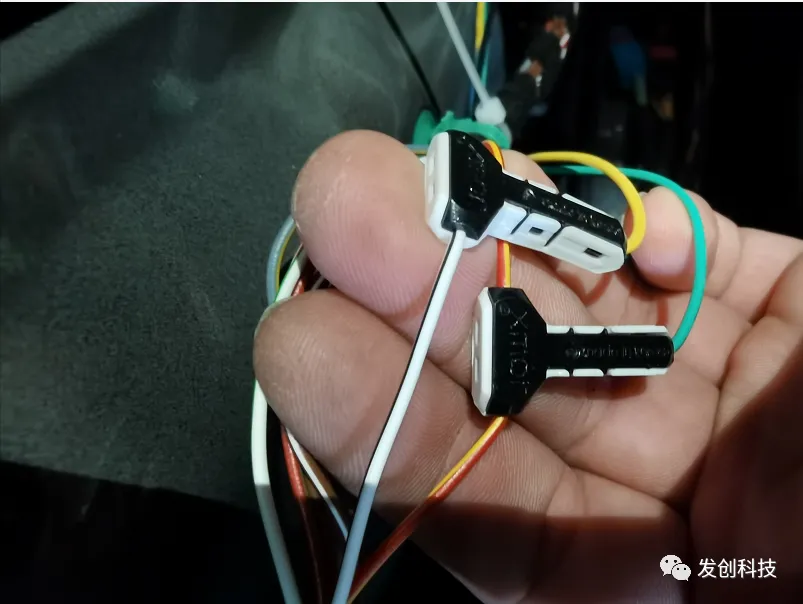

23.在驾驶室踏板处找到OBD线用接线夹连接如图

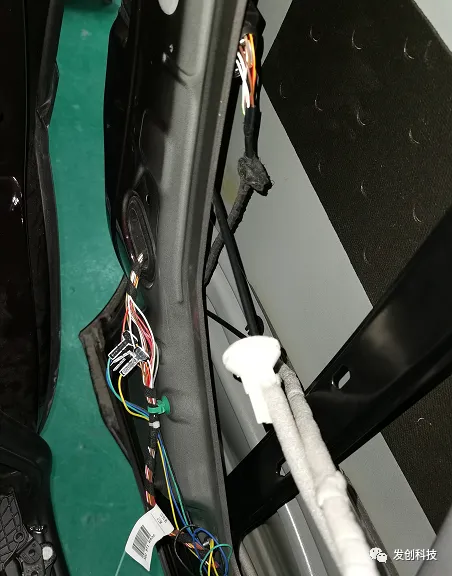

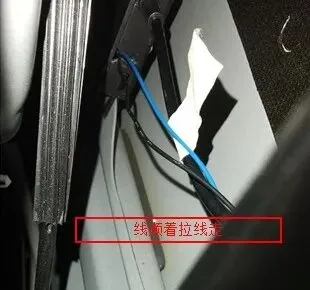

24.拖链线束顺着原车线束走到B柱踏板处，从原车拖链走到门上；
25.锁块信号线连接，对接颜色如图；
蓝色接黄棕，黑色接棕色
黄色接白黑，绿色接红黄

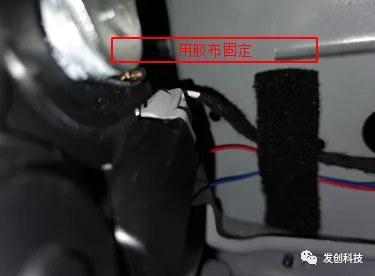

26.将解锁电机对接插头线束和黑盒子的线束紧贴着门饰板走到中门内部，切勿与玻璃干涉，用胶布固定；

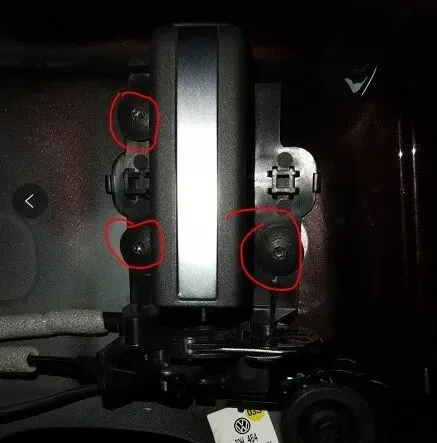

27.如图将内把手螺丝松开，将内把手开关固定在内把手上；
28.用M3螺丝和螺母固定外把手开关总成，前后拨动内把手检测开关是否起作用。

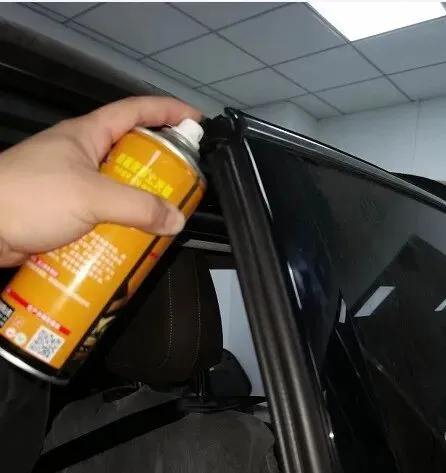

29.安装防夹条，先用表板蜡喷在原车防夹条孔内；

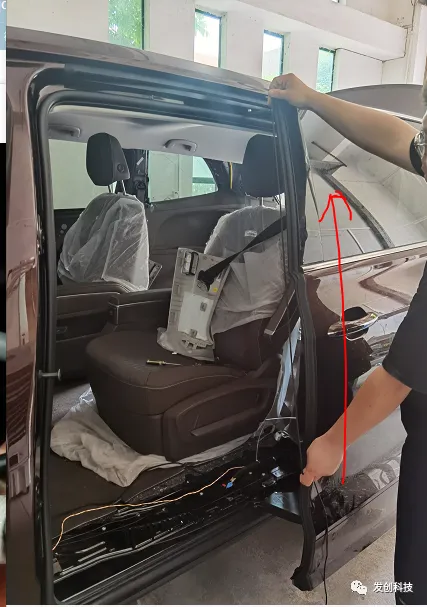

30.用铁丝从上往下穿，把防夹条绑在铁丝上，从门顶处拉动铁丝把防夹条拉进管内；

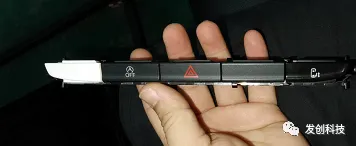

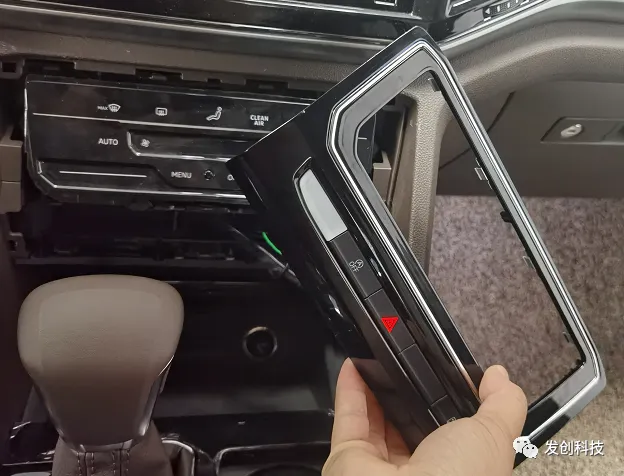

31.将驾驶室按键总成拆下；

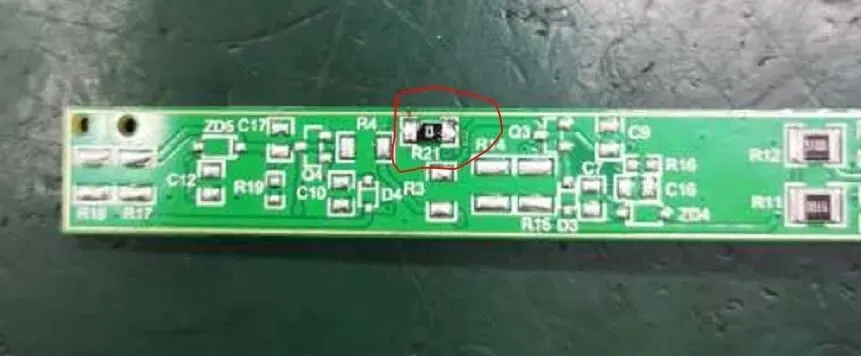

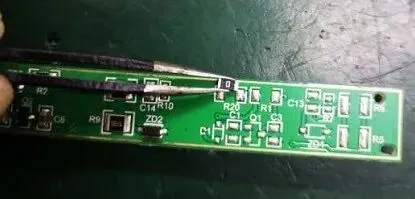

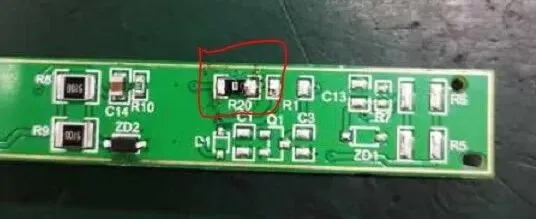

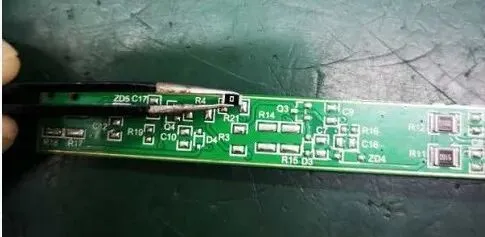

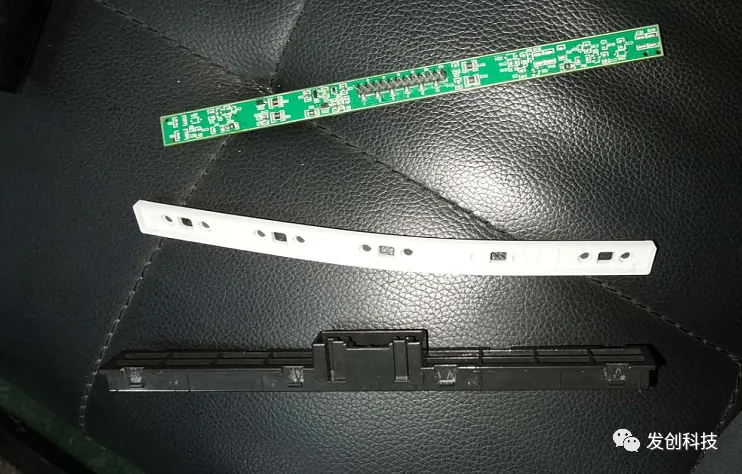

32.将我司提供的欧姆电阻安装在电路板上，左门焊在R20，右门焊在R21上，详细图示及焊接效果如下图：

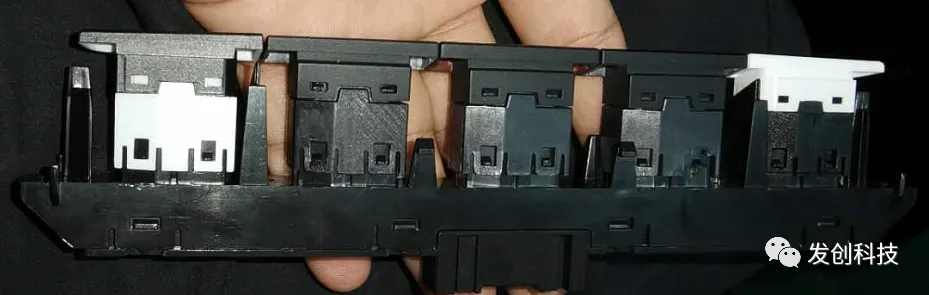

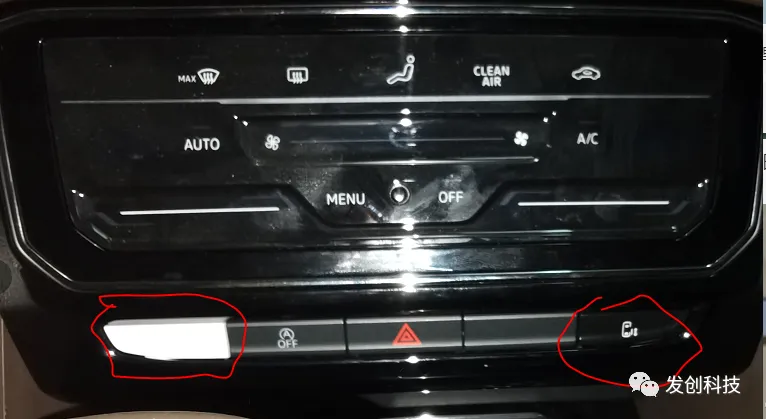

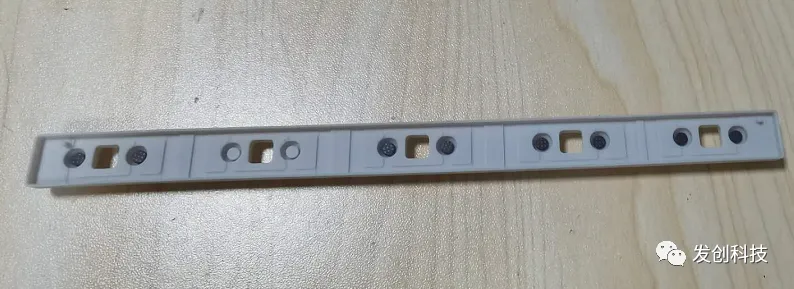

33.取下原车橡胶垫，安装我司提供的带中门触点橡胶垫，更换我司的左右中门按键；

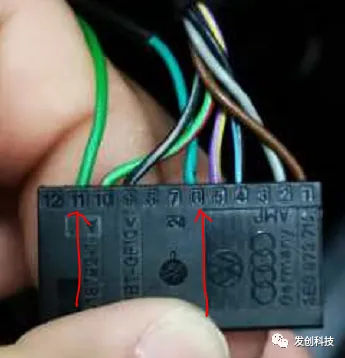

34.将我司线束的插针插到原车插头内，左门插6号线，右门插11号线，复原。

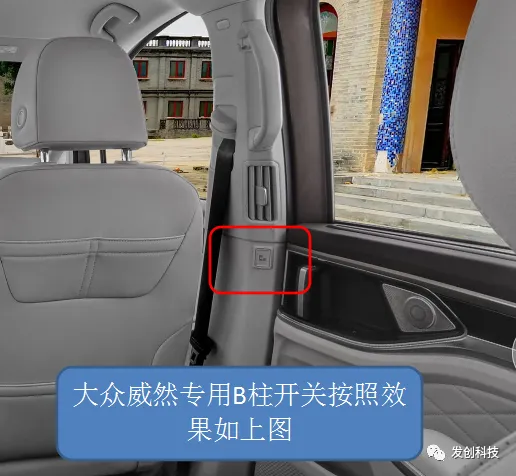

35.安装B柱开关，用我们提供的定位片做好记号在饰板上开小孔，安装专用B柱开关。
36..对接所有插头，通电，手动开关门一次复位，即可拉动把手和开关检查电动门是否正常。
钥匙控制：
左门：解锁+上锁+解锁
右门：解锁+解锁+解锁
安装完成
