分页省的不是 KV 字节:vLLM 源码走读

上一篇我在 4090 上把 KV 字节与公式对到误差 0.0%，结论是显存账可以纯算。这篇去读 vLLM 0.26 的分页实现，因为有个数字对不上：同一张卡、同一个 7B，vLLM 启动日志报"GPU KV cache size: 106,432 tokens"，而我按公式算的每 token 57,344 B 乘回去正好等于它报的 5.68 GiB。分页一个字节都没省。 那它到底省了什么，值不值 kernel 复杂度的代价？源码里有答案。

摘要：vLLM 0.26 实测 4090/7B：KV 5.68 GiB、8k 最大并发 12.99 倍——每 token 字节与公式逐位相同，省掉的是按最大长度的预留与每步重建缓存的拷贝，旧系统有效率仅 20.4%–38.2%。

TL;DR：

• • 分页后每 token 仍是 2 × 层 × KV头 × head_dim × 字节 = 57,344 B；5.68 GiB ÷ 106,432 token = 57,344 B，口径完全一致，字节没被省
• • 省的是预留：论文 profiling 显示传统系统只有 20.4%–38.2% 的 KV 显存真在存 token 状态 [1]，其余是碎片与重复
• • 块粒度残留的碎片上界是 block_size − 1 = 15 个 token / 序列：8k 档 0.18%，100 token 档 12.0%——短序列才看得见
• • 容量直接换成并发：6,652 块 ÷ 512 块/请求 = 12.99 倍（源码算出，与日志一字不差）；想在 8k 上开 16 路需要 7.0 GiB KV
• • 分页还买到第二样东西：块哈希 + 引用计数的跨请求共享，以及滑窗层窗口外块的即时归还

本文导读：一、字节没变，变的是什么 → 二、块的形状与容量公式 → 三、碎片账：cdiv 的上界 → 四、并发账：容量怎么换成路数 → 五、共享与淘汰 → 六、多组与对齐单位 → 七、和连续布局对账 → 八、边界与要点

一、字节没变，变的是什么

测量环境：单张 RTX 4090 24G，vLLM 0.26.0，torch 2.11.0+cu130，Qwen2.5-7B-Instruct fp16 [4]，gpu_memory_utilization=0.9，max_model_len=8192，enforce_eager=True。

启动日志四行是关键：

Checkpoint size: 14.19 GiBAvailable KV cache memory: 5.68 GiBGPU KV cache size: 106,432 tokensMaximum concurrency for 8,192 tokens per request: 12.99x

把它和上一篇的实测并排看：

权重那笔也对得上：vLLM 报 Checkpoint 14.19 GiB，我上一篇测的 memory_allocated 是 15.23 GB = 14.18 GiB。两个工具、两套口径，同一份权重。

所以分页改变的不是"存一个 token 要多少字节"，而是**"这些字节以什么形状被分配、什么时候归还"**。

PagedAttention 论文的动机段说得很直白：为了把一条序列的 KV 放进连续空间，旧系统按请求的最大长度预分配一整块，而实际长度往往短得多；它的 profiling 显示，只有 20.4%–38.2% 的 KV 显存真正在存 token 状态 [1]。

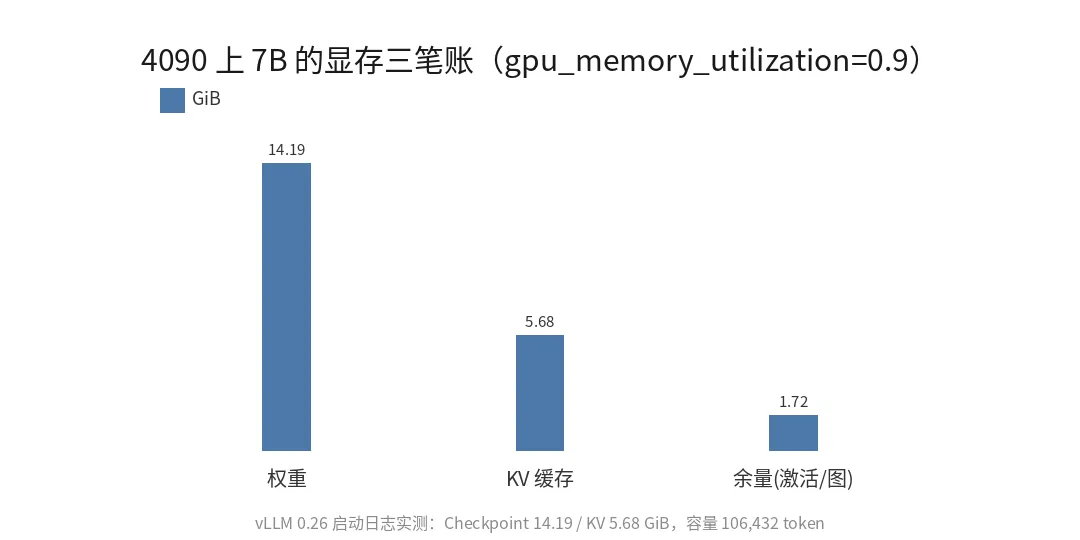

4090 上 7B 的显存三笔账：权重 14.19 / KV 5.68 / 余量 1.72 GiB

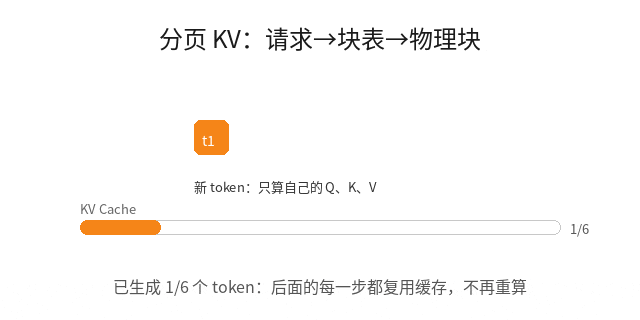

分页把请求映射到不相邻的物理块：块表按需分配，序列不必连续

二、块的形状：page_size 与 num_blocks

块大小是硬编码的默认值，vllm/config/cache.py：

class CacheConfig:    DEFAULT_BLOCK_SIZE: ClassVar[int] = 16   # 一个块装 16 个 token

每层每块的字节数由注意力结构决定（v1/kv_cache_interface.py 的 page_size_bytes，按形状 × dtype 求和）：

page_size = 2 × block_size × KV头数 × head_dim × 字节数

每层每块 = 2 × 16 × 4 × 128 × 2 = 32,768 B整块(28 层) = 32,768 × 28 = 917,504 B ≈ 0.875 MiB

块数由剩余显存除出来，v1/core/kv_cache_utils.py：

def get_num_blocks(vllm_config, num_layers, available_memory, page_size) -> int:    num_blocks = int(available_memory // page_size // num_layers)    num_blocks = max(num_blocks, 0)    return may_override_num_blocks(vllm_config, num_blocks)

注意是整除。106,432 ÷ 16 = 6,652 块，6,652 × 917,504 = 6,103,236,608 B，而 available 是 5.68 GiB = 6,103,285,709 B——余下约 49 KB，不足一块，被整除直接丢掉。

这是分页账本上的第一笔浪费，量级 8×10⁻⁶，可以忽略；真正的大头在第三节。

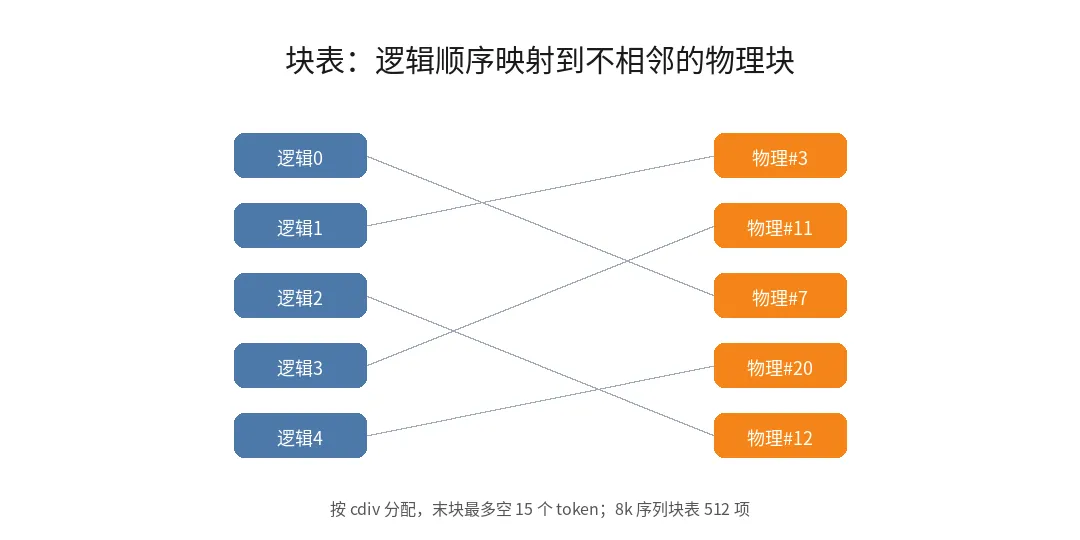

块表把一条序列的逻辑块号映射到不相邻的物理块，末块最多空 15 个 token

available_memory 也不是拍脑袋：vLLM 先跑一次 profile 前向测峰值激活，再用"总显存 × gpu_memory_utilization − 权重 − 峰值"倒推。

我这次 21.59 GiB 预算里，权重 14.19、KV 5.68，剩下 1.72 GiB 就是激活与 CUDA 上下文那一档。

KV 永远花的是别人挑剩的钱，这也是调 gpu_memory_utilization 会立刻改变并发上限的原因。

三、碎片账：cdiv 的上界

分配按块向上取整，v1/core/single_type_kv_cache_manager.py：

num_required_blocks = cdiv(num_tokens, self.block_size)   # 行 169 / 351

一条序列最多浪费 block_size − 1 个 token 的位置。按这个式子算各长度的浪费比例：

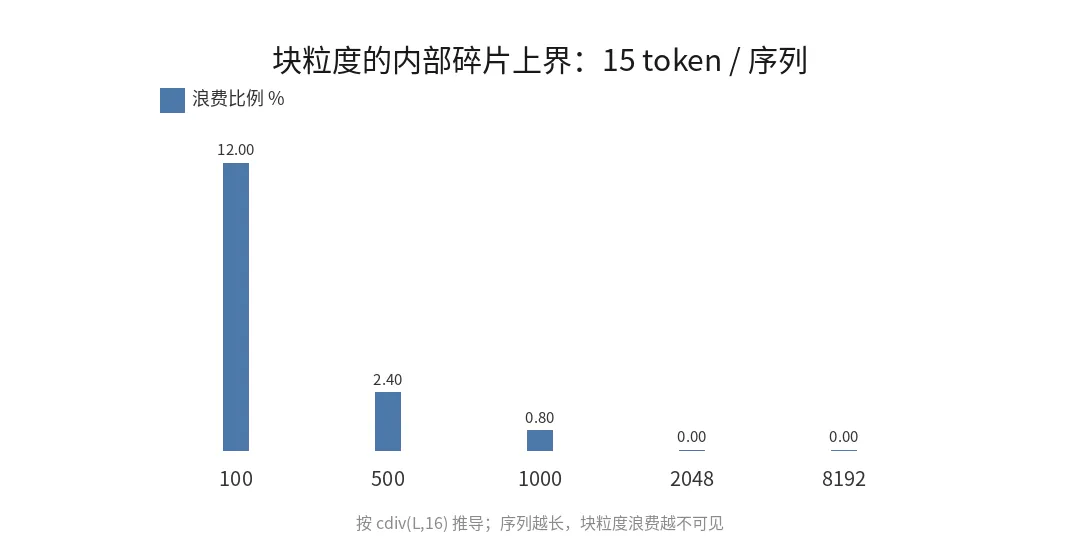

块粒度碎片上界随序列长度迅速消失：100 token 档 12%，2048 档起为 0

两点判断：

• • 块粒度不是分页的主要收益来源。长上下文下它趋零；分页真正砍掉的是"按 max_length 预留"那一整块——旧系统给一条 200 token 的请求预留 2048 个位置，分页只给 13 块。
• • 短请求多的服务才需要关心 block_size。流量集中在 100–300 token 时，16 的粒度吃掉 5%–12% 容量，这时调小块大小（换更细粒度、更多块表项）才有意义。我的取舍是：长文本与 Agent 场景不动默认值，短对话高并发才试 8。

块大小这个旋钮两头都有代价，同一把尺子量一下：

调细一半，短请求的碎片掉到三分之一，代价是 8k 序列的块表项翻倍——kernel 侧 gather 的索引量与块边界判断一起涨。

CacheConfig.block_size 只约束 gt=0，没有推荐区间，所以这题没有免费答案：**按你的长度分布选，别照抄默认值。

**

四、并发账：容量怎么换成路数

容量与并发的换算就三行（get_max_concurrency_for_kv_cache_config）：

memory_per_block = groups[0].kv_cache_spec.page_size_bytes * num_layer_per_groupnum_block_per_request = cdiv(max_memory_usage_per_request, memory_per_block)max_concurrency = kv_cache_config.num_blocks / num_block_per_request

代进实测：6,652 块 ÷ cdiv(8192, 16) = 6,652 / 512 = 12.99，与日志一字不差。

这条式子就是容量规划的全部：并发上限 = 总 token 容量 ÷ 每请求 token 数。

想开 16 路 8k，要 131,072 token 的 KV = 7.0 GiB，比现有 5.68 GiB 多 1.32 GiB——三条路：提 gpu_memory_utilization、砍 max_model_len、或者把 KV 量化。

第三条我实测了：同一张卡、同一份权重，只把 kv_cache_dtype 从默认换成 fp8：

Available KV cache memory: 5.68 GiBGPU KV cache size: 212,880 tokens          （fp16 时是 106,432）Maximum concurrency for 8,192 tokens per request: 25.99x   （fp16 时 12.99x）kv_cache_dtype=torch.float8_e4m3fn, arch=sm89

预算一分没变，容量与时延上限精确翻倍（212,880 / 106,432 = 2.000）——因为分块公式里唯一变的量是每 token 字节减半。

同一套引擎再跑生成吞吐（32 请求 × 256 token、贪心）：fp16 1761.6 tok/s、fp8 1699.7 tok/s（三轮离散度 0.0% / 0.3%）——容量翻倍要用 3.5% 的吞吐去换。

顺带纠正我上一版的猜测

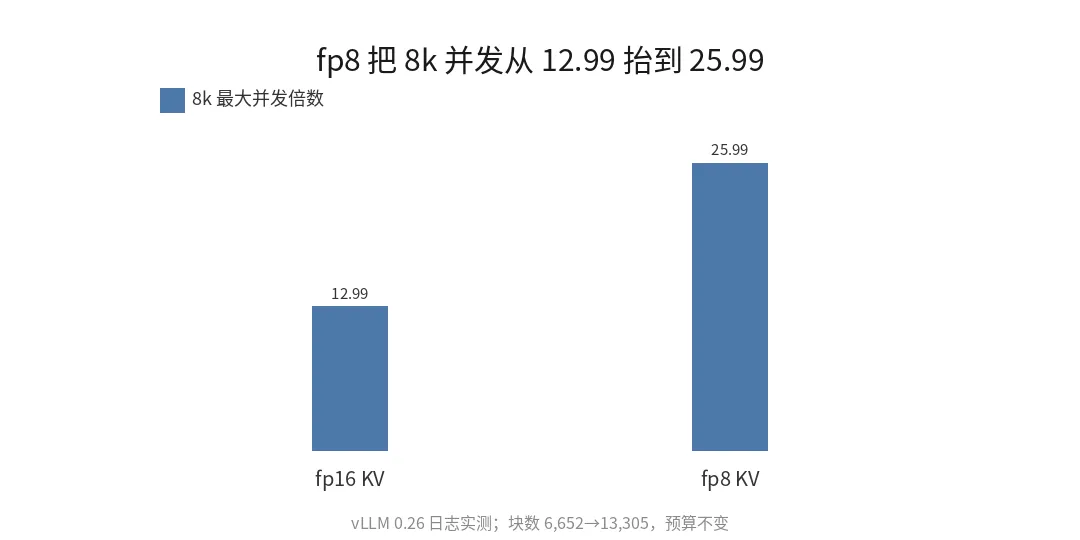

fp8 KV 把 8k 最大并发从 12.99 抬到 25.99 倍（实测）：Ada（sm89）就能用 fp8 KV，不必等 Hopper。代价那一维我也量了（自己实现 fp8 量化-反量化，非引擎路径）：40 题 gsm8k 上准确率 77.5% → 82.5%（40 题时 1 题就是 2.5 个百分点，属噪声），但同一位置量化前后的 KL 均值在 0.099–0.167 之间（三次运行；top-1 一致率摆动太大，不适合单点引用）——容量是白拿的，精度不是，只是任务级指标看不见。细节见《KV 压缩三条路》。

这和上一篇的 batch 实测正好接上：7B 上 batch 1→4 每 token 时延只涨 9%、吞吐 3.7 倍。带宽给了你摊薄的空间，块数给了你摊薄的上限——两个约束先撞哪个都白搭，容量算不出时延，时延也算不出容量。

五、共享与淘汰

分页的第二笔收益是共享，实现落在块哈希与引用计数上。

• • 块哈希：v1/core/kv_cache_utils.py 的 hash_block_tokens（行 596）按"父块哈希 + 本块 token"递推，前缀相同的请求落到同一哈希上，命中即复用，不必重算 prefill。
• • 引用计数：v1/core/block_pool.py 维护每块 ref_cnt，touch() 加引用、free() 减引用；ref_cnt=0 的块进 free list 但数据还在，此时它是"可淘汰的缓存"，不是"已回收的内存"。下次分配时 _maybe_evict_cached_block() 才真把它踢出缓存。所以看 vLLM 的显存占用，"空闲块"并不等于"空"。
• • 滑窗层归还：SlidingWindowManager 配 remove_skipped_blocks()（行 819），窗口外的块直接释放——上一篇列的"缓存字节与序列长度脱钩"四种失效口径之一 [3]，在这里是常态运行路径。
• • 混合布局：0.26 的 kv_cache_coordinator 把不同类型（全注意力 / 滑窗 / 线性注意力）拆成多个 group 各自算块，get_uniform_page_size 要求同组内页大小一致。不同层的 KV 形状可以完全不同：上一篇"逐层累加 numel"的口径仍然成立，但"层数 × KV 头数"要按组分别算。

这不是理论设定。举个手边的例子：Qwen3.5-4B 的 text_config 里 layer_types 是 32 层中每 4 层一个 full_attention（8 层全注意力 + 24 层线性注意力），head_dim=256、num_key_value_heads=4。

全注意力层要按 token 存 KV，线性注意力层存的是固定尺寸的递归状态（linear_conv_kernel_dim=4、16 个 key 头 × 128 维）——两者不可能共用一个 page 尺寸，所以它必然落进至少两个 group。

这时候上一篇那条 2 × 层数 × KV头 × head_dim 的公式只能套在 8 层上：套 32 层会把缓存高估 4 倍（131,072 vs 32,768 B/token）。

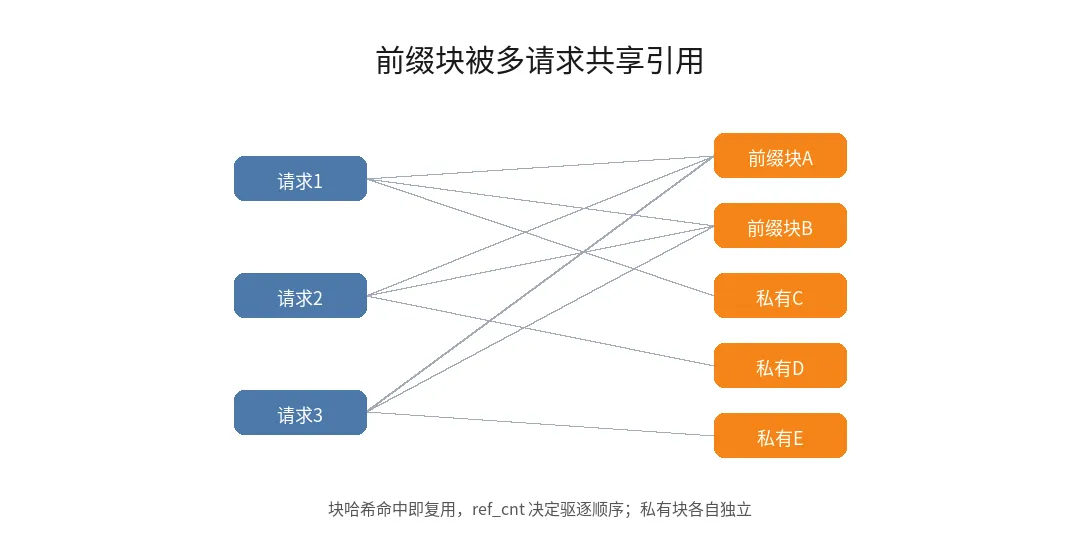

三条请求共享 A、B 两个前缀块，各自另加一个私有块；共享靠引用计数，驱逐也靠引用计数

代价也在这里。块不相邻，注意力 kernel 就得按块表间接寻址（gather），拿不到连续内存的顺序访问红利；共享又带来写时复制的判断分支。

论文把它明码标价：用 kernel 复杂度换 KV 内存效率，换来吞吐 2–4 倍 [1]。

我的读法是——这笔交易在 batch 大的时候才划算。单请求离线跑 7B，分页的收益基本只剩"不必 OOM"，速度上未必赢过连续布局。

六、多组之后：对齐单位变成 LCM，命中粒度变成 GCD

一旦有了第二个 group，"块"就不再是一个数。0.26 在 v1/core/kv_cache_utils.py 的 resolve_block_hashes 里把这件事写得很清楚（docstring 原文摘要）：

• • scheduler_block_size：调度器的 token 对齐不变量。单组时 = block_size × dcp；多组时是各组有效块大小的 LCM；注意力组会被 decode 上下文并行（DCP）缩放，而 Mamba 组保留每卡完整状态、不被缩放
• • hash_block_size：Request.block_hashes 的计算粒度。单组时等于调度块；多组时取 prefix_match_unit 覆盖值，否则取各组块大小的 GCD，并且要求每个组的块大小都能被它整除，否则直接报错：

# vllm/v1/core/kv_cache_utils.py:682if any(bs % hash_block_size != 0 for bs in group_block_sizes):    raise ValueError(f"Invalid prefix_match_unit={hash_block_size}; ...")

这两条对容量与命中率有实际后果，我的读法是：

1. 1. 调度取整变粗。LCM 意味着调度器按更大的单位舍入 num_computed_tokens，混合模型里"块大小"这个直觉要换成"对齐单位"。
2. 2. 前缀命中粒度被最粗的那一组拖住。GCD 决定哈希链的步长：只要有一组的块尺寸不能被它整除就报错，而想让命中更细（prefix_match_unit 调小），代价是哈希链变长、每 token 的元数据开销上升。
3. 3. 命中判定始终是整块：哈希按 hash_block_size 递推（:699 "Hashes are computed at hash_block_size granularity and chained"），续算起点是 start_token_idx = len(request.block_hashes) * hash_block_size（:706）。差一个 token 都没得复用——这也是为什么把系统提示长度凑成块的整数倍，比想象中有用。

七、和连续布局对账：省的第二笔是拷贝

分页常被说成"省显存"，但它在 HF transformers 那种连续布局上省的是另一样东西：每步重建缓存的拷贝。上一篇读过的实现是 transformers/cache_utils.py 里这一行：

# transformers 5.9.0, cache_utils.py:143self.keys = torch.cat([self.keys, key_states], dim=-2)   # 每步新建一份

cat 要分配一块新的连续张量，再把旧的整份搬过去。8k 上下文的 7B，单条序列整份 KV 是 469.76 MB，于是每生成一个 token 就复制一次 470 MB。

按上一篇实测的 859 GB/s 有效带宽算，这是 0.55 ms/步，占该档实测 decode 中位 19.65 ms 的 2.8%（推导，非直接测得）。

更要紧的是峰值——新旧两份同时存在，瞬时多要一份 KV。

分页不搬：新 token 写进当前块的下一个空槽，写满 16 个再挂一块。块表本身的开销可以算：8k 序列要 512 个块号，int32 存 2 KB，28 层合计 57 KB，对 470 MB 的 KV 是 0.012%——

间接寻址的成本在元数据上，不在内存上，真正的代价是 kernel 侧 gather 拿不到连续访问红利。

前缀复用能省多少，也能算。设系统提示 2,000 token、16 路并发共享同一前缀：

省下 KV = 2,000 × 57,344 B × 16 = 1.835 GB（占 5.68 GiB 预算的 30%）省下算力 = 2,000 token × 0.1105 ms/token = 221 ms 首 token 等待

每 token 0.1105 ms 取自上一篇 7B 在 8k 档的 prefill 实测中位（905.14 ms ÷ 8,192）。

两笔账都指向同一件事：长系统提示 + 高并发是前缀缓存收益最大的场景，而单请求长文本几乎没有它的份——这类判断不必等压测，源码里的块数和实测的每 token 成本就够算。

八、边界与要点

版本必须钉住。我这边 vLLM 0.9.2 + torch 2.7.0 起不来（FileNotFoundError: 'ninja'，编译依赖缺失），换 vLLM 0.26.0 + torch 2.11.0 才拿到上面那组日志。

跨版本读源码得出的结论不能混用：V1 的统一块池与 0.9.x 的块管理器已经不是同一套代码。

复现只要一条命令，脚本读引擎配置再按公式复算，两边对得上才算数：

python3 bench_paged_kv.py --model <本地权重目录> \    --gmu 0.9 --max-len 8192 --dtype float16 --out paged_kv.json# 输出：block_size / num_gpu_blocks / capacity_tokens / per_token_bytes /#       kv_bytes_recomputed / max_concurrency_at_max_len / 碎片表

覆盖窗口：机制起点是 PagedAttention 论文（2023），终点是 vLLM 0.26（2026）的实现现状；

未覆盖 TensorRT-LLM / SGLang 等其他引擎，也不涉及 PD 分离与多级缓存——那几块改变的正是"available_memory 从哪来"这一项，本文的容量算法在它们面前是下界。

本期要点：

• • 分页不改每 token 字节：5.68 GiB ÷ 106,432 token = 57,344 B，与公式逐位一致
• • 省的是预留与重复：论文 profiling 下旧系统仅 20.4%–38.2% 的 KV 显存在存状态 [1]
• • 块粒度残留碎片上界 15 token/序列，长上下文趋零，短请求高并发才需要动 block_size
• • 并发 = 容量 ÷ 每请求 token：12.99 倍由源码三行算出、与日志一致
• • fp8 KV 实测：预算不变，容量 106,432 → 212,880 token（精确 2.00 倍），8k 并发 12.99 → 25.99 倍；Ada（sm89）即可用
• • 块哈希 + ref_cnt 换来前缀复用与滑窗归还，代价是 kernel 间接寻址；batch 越大越划算
• • 混合模型（如 8 层全注意力 + 24 层线性注意力）会拆成多个 group：调度对齐用 LCM、前缀命中粒度用 GCD，且命中始终要求整块
• • 前缀命中是整块的：系统提示长度凑到块大小的整数倍，比调任何参数都直接
• • 与连续布局对账：torch.cat 每步复制 470 MB（8k/7B，推导 0.55 ms/步），分页不搬；块表元数据仅占 KV 的 0.012%
• • 前缀收益可算：2,000 token 系统提示 × 16 路 = 省 1.835 GB KV 与约 221 ms 首 token 等待

你服务里的 KV 实际存了多少状态？拿 GPU KV cache size 除以 max_model_len 就是并发天花板——把算出的倍数和实际跑的 QPS 报在评论区，对一下差在哪一环。
