初中物理|电流与电压实验专题(公众号完整版)

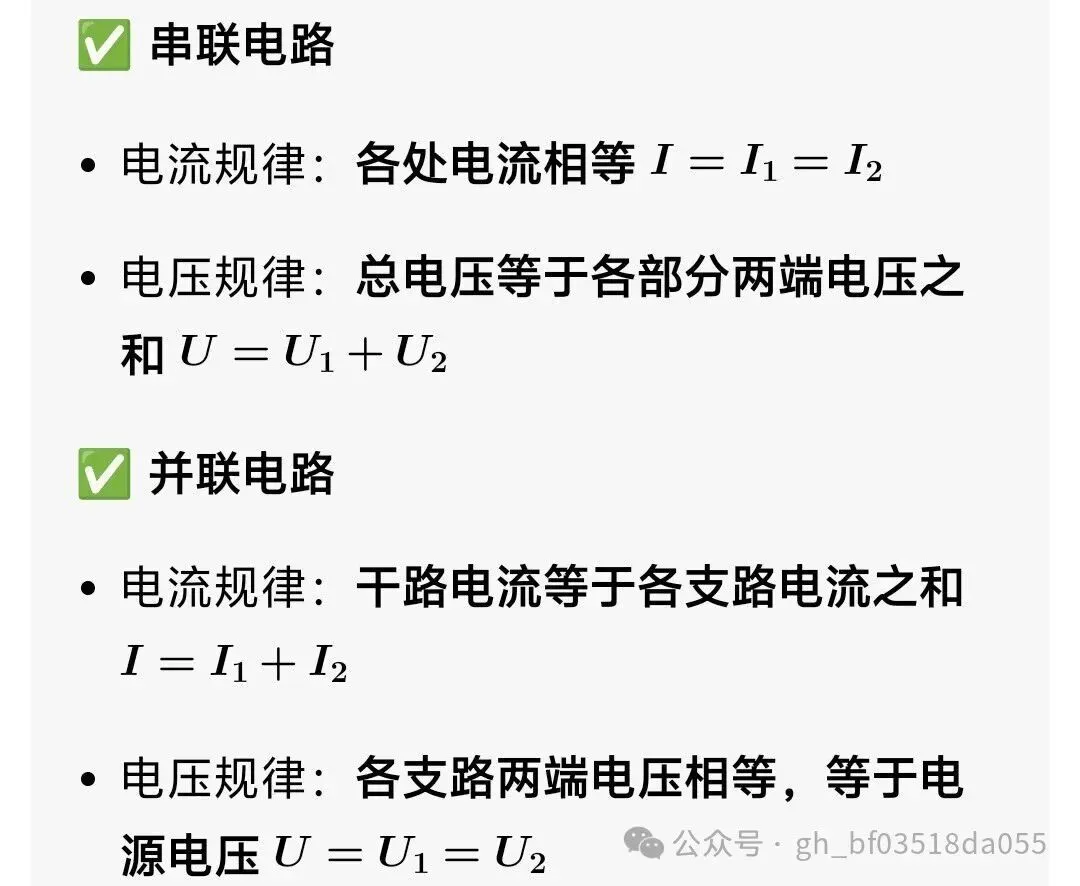

初中物理|电流与电压实验专题(公众号完整版)#持续日更第18天# 助力更多学生考入理想高中 很多同学电学崩盘，根源都在电流、电压基础实验没吃透！ 电流表、电压表读数、连接方式、故障分析，几乎每张卷子必考。 这篇把两个核心实验一次性梳理清楚，吃透这篇，电学入门直接通关👇 一、前置核心知识点（实验必背）1. 电流 I- 物理意义：表示电流强弱的物理量 - 单位：安培，简称安，符号 A；常用毫安 mA换算：1A=1000mA - 测量工具：电流表 ✅ 电流表使用规则（四字口诀：串、正、适、零） 1. 串联在被测电路中 2. 电流正进负出：从“+”接线柱流入、“-”流出；接反 → 指针反向偏转，损坏电表 3. 选择合适量程：0～0.6A（分度值0.02A）；0～3A（分度值0.1A） 4. 使用前调零；绝对不允许直接把电流表接电源两极 → 电源短路，烧坏电流表、电源2. 电压 U- 物理意义：电压是形成电流的原因；电源提供电压 - 单位：伏特，简称伏，符号 V；常用千伏 kV换算：1kV=1000V - 测量工具：电压表 ✅ 电压表使用规则（四字口诀：并、正、适、零）1. 并联在被测用电器/电源两端 2. 电流正进负出 3. 量程：0～3V（分度值0.1V）；0～15V（分度值0.5V） 4. 使用前调零；电压表可以直接接电源两极，测电源电压 💡 快速区分电表一句话：电流表相当于导线；电压表相当于开路（断路）3. 串、并联电路电流、电压规律（实验结论，大题直接写）

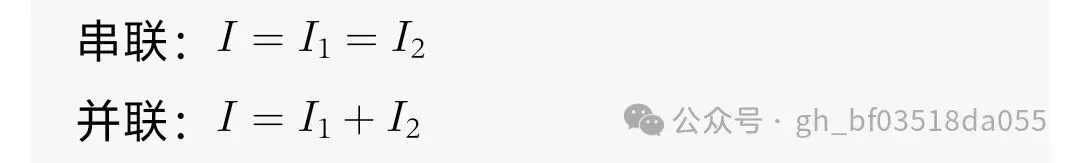

⚠️ 重要说明：以上规律与灯泡规格无关，不管灯泡一样不一样，结论都成立。 二、两大必考实验｜实验报告式梳理（考试原题出处）实验1：探究串、并联电路的电流特点📌 实验目的:探究串联、并联电路中电流的关系 📌 实验器材:电源、开关、不同规格小灯泡（重点：要选规格不同灯泡！）、电流表、导线 📌 实验步骤: 1. 设计电路图，连接电路，连接时开关必须断开 2. 串联电路：分别测出A、B、C三点电流，记录数据 3. 更换不同规格灯泡，多次重复实验 4. 并联电路：分别测出干路、两条支路电流，多次测量 📌 实验结论（背诵）

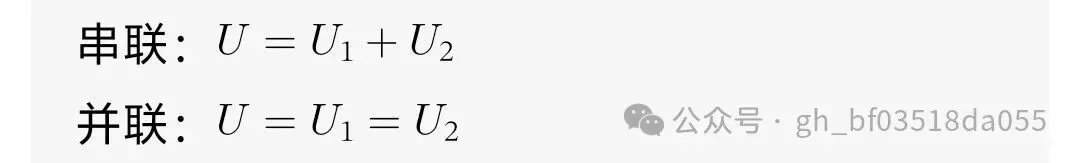

📌 多次实验目的【高频填空考点】 ✅ 避免实验偶然性，得到普遍规律 ❌ 易错坑：不是“减小误差”！测定值电阻才是减小误差；规律类实验多次测量是找普遍规律实验2：探究串、并联电路的电压特点📌 实验目的:探究串联、并联电路中电压的关系📌 实验器材:电源、开关、不同规格小灯泡、电压表、导线 📌 实验步骤:1. 断开开关，按图连接电路2. 串联：分别测L₁两端、L₂两端、总电压3. 换不同规格灯泡，多次实验4. 并联：测各支路电压与电源电压📌 实验结论（背诵）
📌 多次实验目的：同上，得到普遍规律三、实验高频考点｜填空&简答原题汇总1. 操作类考点:1. 连接电路时，开关要 断开（防止接线短路，保护电路） 2. 电表使用前要 调零 3. 灯泡为什么选用规格不同的？ 答：防止实验偶然性，避免得出“只有相同灯泡才满足该规律”的错误结论 4. 能不能只做一次实验？为什么？答：不能；一次实验结论具有偶然性，多次实验才能寻找普遍规律2. 电表读数考点（选择题必考） 核心：先看量程，再看分度值，最后读数 - 电流表 - 0～0.6A：分度值0.02A- 0～3A：分度值0.1A - 电压表 - 0～3V：分度值0.1V - 0～15V：分度值0.5V 💡 小技巧：同一电表，大量程读数 = 小量程读数 ×5 3. 电路故障分析【⭐⭐⭐ 压轴小问】 前提：串联电路，两灯，电表 | 故障现象 | 故障判断 | | ---- | ---- | | 电流表无示数，两灯都不亮，电压表有示数接近电源电压 | 与电压表并联的灯泡断路 | | 电流表有示数，一个灯亮，一个灯不亮 | 不亮的灯泡短路 | | 电表指针反向偏转 | 正负接线柱接反 | | 指针偏转过小，在刻度盘最左侧 | 所选量程太大 | | 指针偏转到最右侧，超出量程 | 所选量程太小（量程选小了） | ✅ 故障分析思路：先看电流表判断短路/断路；再看电压表锁定故障位置 4. 实验评估类简答题（最近几年新考法） - 问：某同学做串联电流实验，得到 IA>IB和结论不符，原因？ 答：① 读数时看错量程；② 电流表本身没有调零；③ 接线柱接触不良 - 问：并联实验，测出两支路电压略小于电源电压？ 答：导线有电阻，分走一小部分电压（初中了解即可） 四、【重磅】易错点避雷清单（学生最容易丢分） ❌ 90%同学踩坑的8个易错点 1. ❌ 混淆多次实验目的: - 探究规律（串并联电流电压）：多次实验→得到普遍规律 - 测量定值电阻阻值：多次实验→减小误差 2. ❌ 记错电表连接: - 电流表串联！电压表并联！很多画图题搞反 3. ❌ 读数忘记看量程，直接按大量程/小量程盲读（选择题高频丢分） 4. ❌ 串联电压说成“各部分电压相等”；并联电流说成“各处电流相等”（概念颠倒大坑） 5. ❌ 认为灯泡必须一样才能满足规律 → 恰恰相反，要用不一样的灯泡 6. ❌ 认为电压表不能直接接电源 → 电压表可以，电流表绝对不行 7. ❌ 故障题：看到灯不亮就直接判断断路，忽略短路情况 8. ❌ 书写公式不带下标，写的乱七八糟，阅卷扣分 五、简答题标准答题模板（直接背，阅卷踩分） 1. Q：实验中为什么选用不同规格灯泡？ A：为了避免实验偶然性，使实验结论具有普遍性。 2. Q：为什么要多次进行实验？ A：避免实验偶然性，寻找普遍适用的规律。 3. Q：指针反向偏转原因？ A：电流表（电压表）正负接线柱接反。 4. Q：指针超出最大刻度？ A：电表所选量程过小。 5. Q：指针偏转角度很小？ A：电表所选量程过大。 ✨ 本期小结 电流电压实验是整个电学的敲门砖，电表使用、串并联规律、故障分析三大板块是考试核心。后面欧姆定律、伏安法测电阻、测电功率实验，全部建立在这个基础之上！ 💬 互动提问： 做故障分析题，你最容易分不清短路还是断路吗？评论区告诉我你的痛点，下期安排故障专项刷题！ 👇 收藏本篇，考前翻一遍，电学基础不丢冤枉分！
