第三篇：智能网卡各种卸载模式实现方式

 一、为什么需要卸载

1.1 CPU的时间都花在哪了

假设你有一台100G带宽的服务器。100G是什么概念？一秒钟能传1.5亿个数据包。如果每个包都要CPU亲自来处理，会发生什么？

CPU要干这些活：

• 收到一个包 → 中断通知CPU → CPU放下手里的活来处理

• 内核协议栈拆包 → 去掉以太网头、IP头、TCP头

• 算校验和 → 检查数据有没有出错

• 内存拷贝 → 把数据从内核缓冲区搬到应用手里

• 如果是虚拟机，还要在虚拟交换机（OVS）里查流表、决定往哪转发

结果就是：CPU一大半时间都在给网卡打工，真正跑业务的时间少得可怜。就好比你请了个高级厨师，结果他大半时间在洗菜切菜，炒菜的时间反而少了。

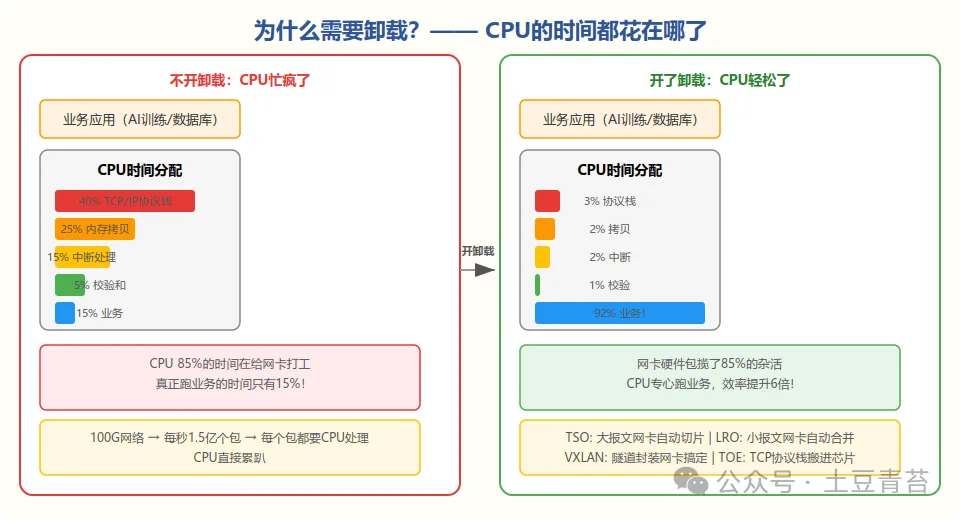

图1：不开卸载 vs 开卸载 —— CPU时间分配的对比

1.2 卸载的本质

卸载（Offload）的思路很简单：把CPU不擅长的事交给擅长的人干。

• CPU擅长什么？跑复杂的业务逻辑，做判断，算AI模型

• CPU不擅长什么？搬运数据包、算校验和、给报文套外壳

• 网卡芯片擅长什么？就是上面CPU不擅长的那些活

所以卸载就是：让网卡芯片把数据包相关的杂活全包了，CPU专心跑业务。从基础网卡到智能网卡到DPU，卸载的程度越来越深，CPU越来越轻松。

二、网络层卸载：TSO和LRO

网络层卸载是最基础的卸载功能，几乎所有现代网卡都支持。其中最有用的是TSO和LRO，一个管发送，一个管接收。

2.1 TSO（发送方向的大包切片）

TSO全称TCP Segmentation Offload，TCP分段卸载。要理解TSO，先得知道一个问题：以太网有个最大传输单元（MTU），一般是1500字节。也就是说，一个以太网帧最多只能装1500字节的数据。

但应用层的数据往往比1500字节大得多。比如一个64KB的文件块要发出去，就需要切成45个1.4KB左右的小包，每个小包还要加上TCP头、IP头、以太网头。

不开TSO：

CPU要亲自把64KB切成45个小包，每个包套上TCP/IP头，算好校验和，然后一个一个发给网卡。CPU要干45次切片、45次加报文头、45次算校验。

开了TSO：

CPU直接把64KB的大块数据丢给网卡，说：'帮我切一下发出去'。网卡芯片自动把数据切成45个小包，每片自动套上TCP/IP头，算好校验和，发出去。CPU只给了1个'工单'，剩下的网卡全包。

2.2 LRO/GRO（接收方向的小包合并）

LRO（Large Receive Offload）和TSO反过来：收到一堆小包后，网卡自动把它们合并成一个大包，再交给协议栈。

比如对面发了45个1.4KB的小包过来。不开LRO的话，协议栈要处理45次中断，拆45次报文头。开了LRO后，网卡先把45个小包拼成一个64KB的大包，只产生1次中断，协议栈只处理1次。

GRO（Generic Receive Offload）是LRO的软件版本，在内核里做合并。LRO是硬件做的，更快。

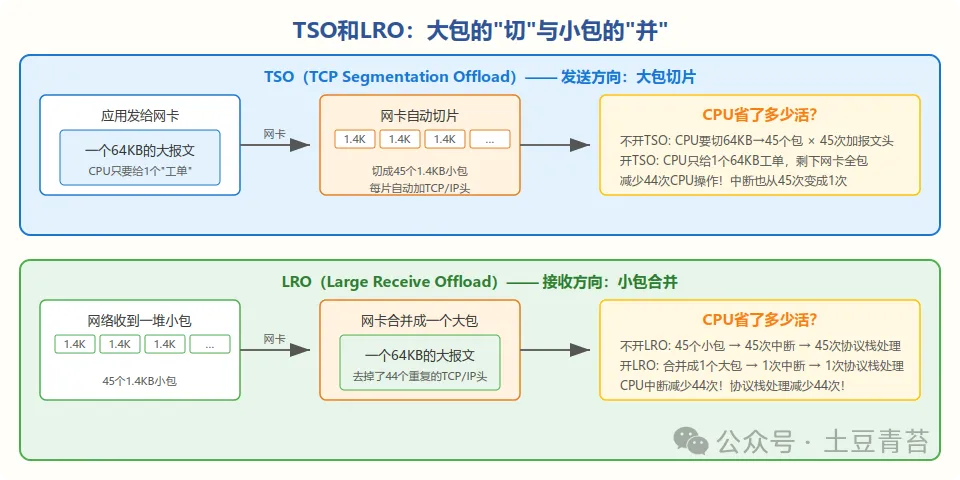

图2：TSO（发送切片）和LRO（接收合并）

2.3 其他基础卸载

 三、隧道层卸载：VXLAN封装/解封装

3.1 VXLAN是什么

在云数据中心里，虚拟机之间要通信，但物理网络是共享的。为了区分不同租户的流量，就需要一种'隧道'技术——在虚拟机的原始数据包外面再套一层'外壳'，就像俄罗斯套娃一样。

VXLAN就是最常用的隧道协议。它要在原始报文外面加上：外层MAC头（6字节）+ 外层IP头（20字节）+ UDP头（8字节）+ VXLAN头（8字节）= 总共多了50字节的外壳。

不做卸载：CPU要手动给每个包套外壳、拆外壳。100G网络下每秒上亿个包，CPU光套外壳就忙不过来了。

3.2 发送方向的封装

虚拟机发出一个数据包，网卡芯片收到后，根据预配置的流表规则，自动在包外面套上外层MAC头、外层IP头、UDP头和VXLAN头。套好后直接发出去。整个过程CPU不参与，虚拟机也不知道自己的包被套了壳。

3.3 接收方向的解封装

网卡收到一个带VXLAN外壳的包后，芯片自动识别：'哦，这是个VXLAN包'。然后去掉外层MAC头、IP头、UDP头、VXLAN头，还原出原始包，通过DMA直接放到目标虚拟机的内存里。虚拟机收到的就是一个干净的原始包，完全不知道外面曾经套过壳。

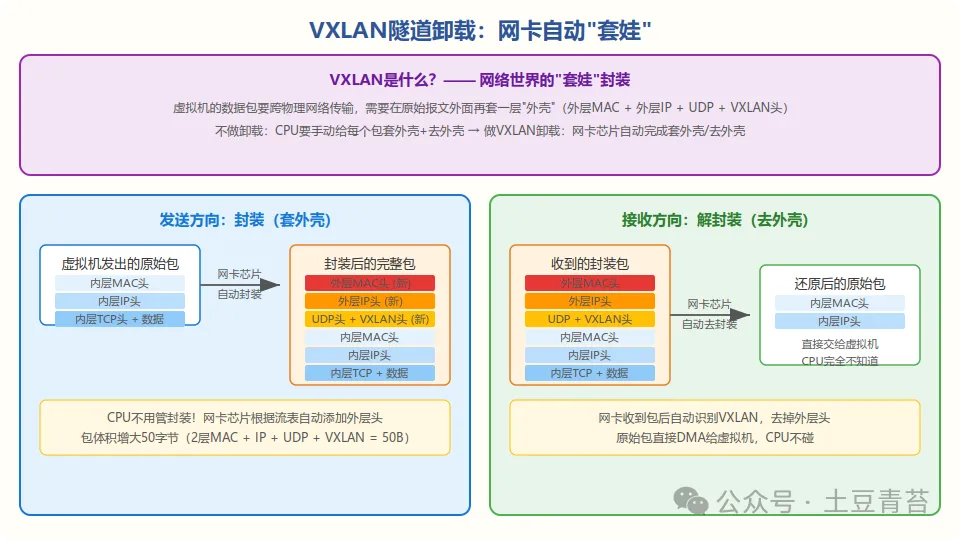

图3：VXLAN隧道卸载 —— 发送时套外壳，接收时去外壳

除了VXLAN，还有GRE、NVGRE、Geneve等隧道协议，原理类似，都是自动套壳/去壳。

四、协议层卸载：TOE和存储协议

4.1 TOE（TCP卸载引擎）

TOE全称TCP Offload Engine，TCP卸载引擎。这是比TSO/LRO更深一层的卸载——不只是切片合并，而是把整个TCP协议栈搬进网卡芯片。

TCP协议栈要干的事可不少：

• 三次握手建立连接、四次挥手断开连接

• 序列号管理、确认应答（ACK）

• 超时重传：包丢了要重发

• 拥塞控制：网络堵了要降速

• 流量控制：对方处理不过来要减速

不开TOE：

每条TCP连接的状态都由操作系统内核维护，CPU要处理每个连接的握手、重传、确认等。

开了TOE：

TCP连接的状态由网卡芯片维护。芯片内部有专门的硬件来处理TCP连接的建立、维护、断开的整个生命周期。CPU只需要在建立连接时告诉网卡：'这条连接卸载给你了'，之后所有的TCP处理都由网卡芯片搞定。驱动通过QPC（Queue Pair Context）把连接上下文下发给芯片，芯片后续自主管理这条连接。

4.2 NVMe-oF和iSCSI

除了网络协议，存储协议也可以卸载。

 这些协议卸载后，CPU不需要处理存储协议的细节，网卡芯片直接把远程存储的数据DMA到主机内存，就像本地磁盘一样。

五、交换层卸载：OVS和SR-IOV

5.1 OVS虚拟交换机硬件卸载

OVS（Open vSwitch）是云环境中最常用的虚拟交换机。每个虚拟机的网络流量都要经过OVS转发。

软件OVS的问题：

OVS跑在CPU上，每个包都要查流表、匹配规则、决定转发路径、修改报文头。VM越多，OVS越忙，CPU负担越重。而且数据包要在内核和OVS之间来回拷贝，延迟很高。

硬件OVS卸载：

网卡芯片里有专门的TCAM（三态内容可寻址存储器）来做流表匹配。驱动把OVS的流表规则下发到网卡的TCAM里。包到了网卡后，硬件直接查TCAM匹配规则，匹配上了就直接转发，不需要CPU参与。只有第一次见到的新流才上报给CPU处理（称为'miss'），之后网卡就记住规则了。

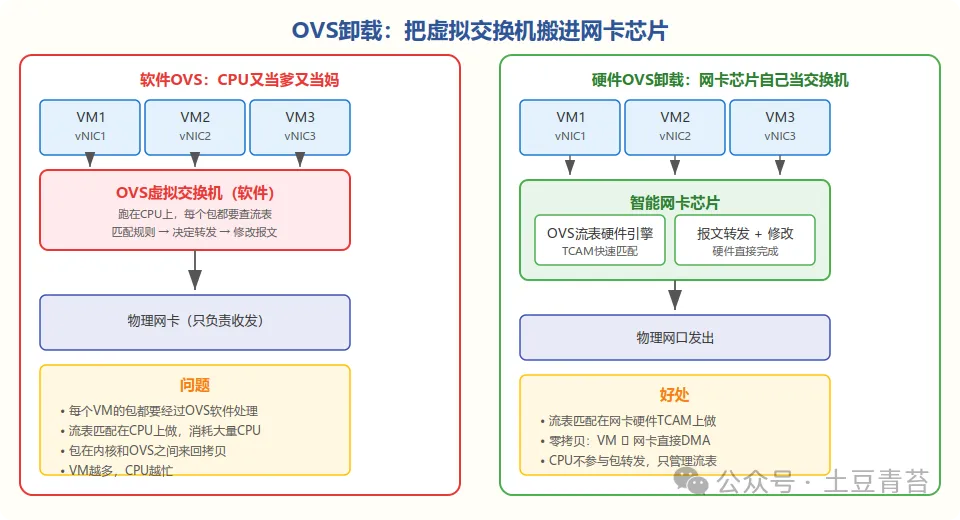

图4：OVS卸载 —— 从CPU软件转发到网卡硬件转发

5.2 SR-IOV硬件虚拟化

SR-IOV（Single Root I/O Virtualization）是另一种虚拟化方案。它让一块物理网卡虚拟出多个'虚拟功能'（VF），每个VF可以直接分配给一个虚拟机。

有了SR-IOV，虚拟机可以直接访问物理网卡硬件，绕过OVS，网络性能接近物理机。但缺点是VF数量有限（一般几十到几百个），而且VF之间的隔离和策略管理不如OVS灵活。

实践中，OVS卸载和SR-IOV经常配合使用：OVS管理控制面，VF处理数据面。

六、安全层卸载：IPSec和TLS

网络安全越来越重要，加密/解密是很耗CPU的操作。网卡芯片可以内置加解密引擎来分担这个负担。

6.1 IPSec卸载

IPSec是网络层的安全协议，给数据包加密。加密算法（如AES-GCM）计算量很大，100G线速加密要消耗大量CPU。网卡里的安全引擎用硬件AES加速，CPU不用管加密解密的事。

6.2 TLS卸载

TLS是传输层的安全协议（就是HTTPS那个'S'）。TLS握手和加解密同样耗CPU。智能网卡可以把TLS处理也卸载到芯片里，特别是TLS 1.3的硬件加速。

七、卸载模式全家桶

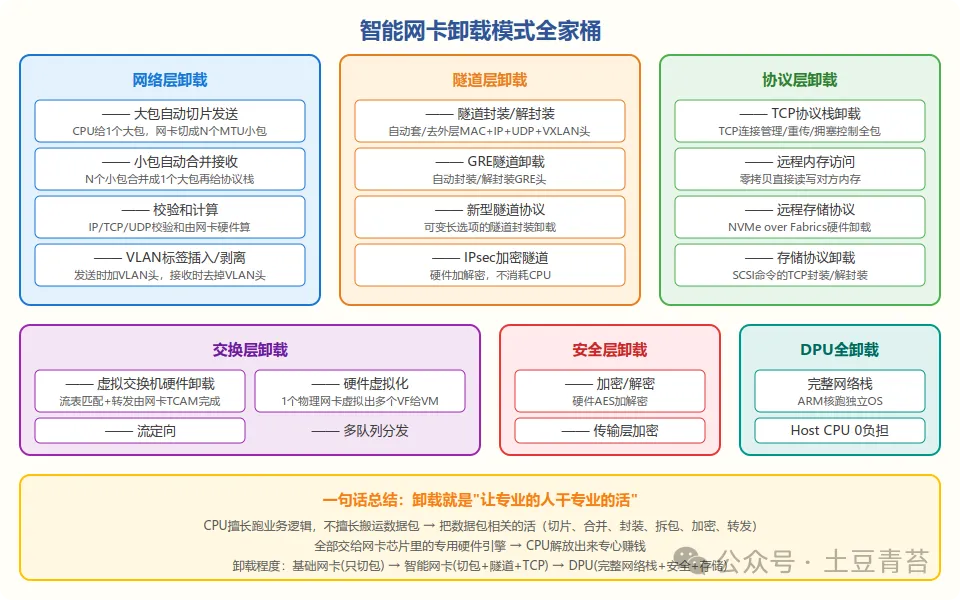

图5：智能网卡卸载模式全景图

总结一下，智能网卡的卸载模式可以按层级分为这么几类：

 从普通网卡到DPU，卸载的程度是逐步加深的：

• 普通网卡：只支持TSO/LRO/CSO/VLAN这些基础功能

• 智能网卡：加上VXLAN、TOE、OVS卸载、安全卸载

• DPU：完整的网络栈+安全+存储都卸载到卡上的ARM核和硬件引擎，Host CPU完全不管

一句话总结：卸载就是让专业的人干专业的活。CPU跑业务，网卡搬数据包。

八、卸载与RDMA的关系

8.1 殊途同归：两条不同的路

前面讲了卸载，第二篇讲了RDMA。很多人会问：这两者是什么关系？是 competing（竞争）还是 complementary（互补）？答案是：殊途同归，相辅相成。

两者的共同目标都是让CPU轻松，但走的路不一样：

卸载的路：仍然走TCP/IP协议栈，但把协议栈里的重活（切片、合并、封装、加密等）交给网卡硬件干。CPU还是参与流程，只是干的活少了。

RDMA的路：干脆不走TCP/IP协议栈了，直接内存到内存。CPU完全不参与数据传输，网卡硬件全包。

8.2 关键区别

8.3 如何配合工作

在实际的数据中心里，卸载和RDMA不是二选一，而是配合使用的：

• 普通业务流量走卸载通道：Web服务、数据库同步、虚拟化网络等通用流量，用TSO/LRO/VXLAN/TOE等卸载功能，减少CPU负担，同时保持TCP/IP的兼容性。

• AI训练/GPU互联走RDMA通道：多GPU分布式训练中，各节点之间要频繁交换梯度参数，数据量大、延迟要求极高。这种场景用RDMA（RoCE v2），零拷贝+内核旁路，延迟降到微秒级。

• 同一张网卡同时支持两种模式：比如NVIDIA ConnectX-6/7系列，既能跑RoCE RDMA，也支持TSO/LRO/VXLAN/TOE等各种卸载。不同流量走不同通道，互不干扰。

• DPU级别的融合：到了DPU这一代，网卡芯片里既有RoCE引擎（处理RDMA），也有VSW/OVS引擎（处理虚拟交换），还有TOE引擎（处理TCP），还有加解密引擎。所有路径都在一颗芯片里完成，Host CPU彻底解放。

8.4 一个形象的比喻

把数据中心网络比作一个物流系统：

• 卸载 = 给快递公司的货车装上自动分拣机。包裹还是走快递流程，但分拣、打包这些杂活机器干了，人只需要最后签收。

• RDMA = 建了一条"直通车"专线。重要货物不走快递流程，直接从A仓库运到B仓库，中间不经过任何分拣中心。

• 两者配合 = 普通包裹走快递（卸载），重要急件走直通车（RDMA），同一个物流中心两种通道都有。

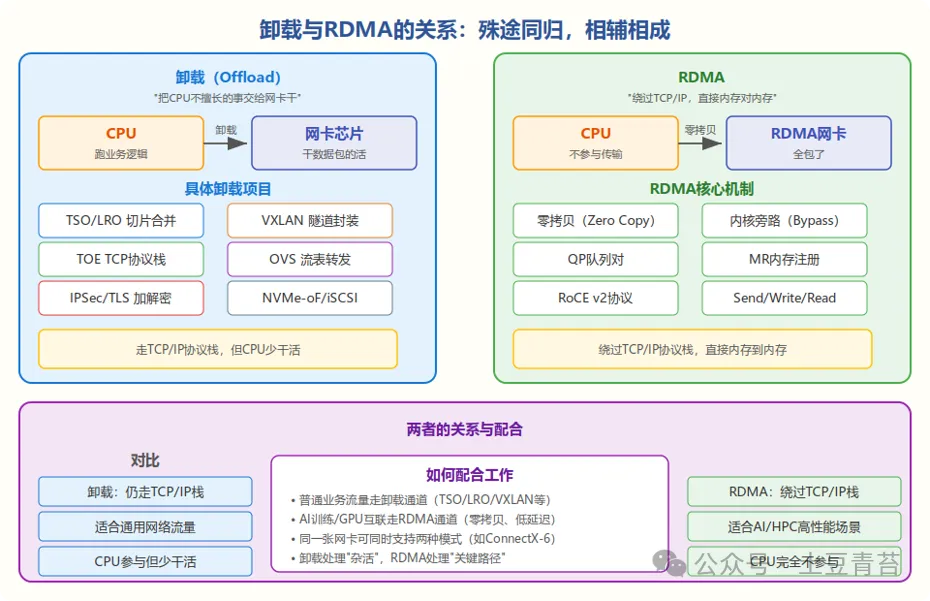

图6：卸载与RDMA的对比与配合
