Excel 图表导出总是模糊?用 PDF 中转,提升科研配图清晰度
在期刊投稿时，图表不仅要清楚，还要满足期刊对图像尺寸、分辨率和文件格式的要求。但是我们用 Excel 或 Origin 画好的科研图表，直接截图放进 Word 或 PS，放大后会发现坐标轴有锯齿、文字发虚、线条不够清晰。多数情况下，问题出在图表导出方式不合适。
分享一套实用流程：

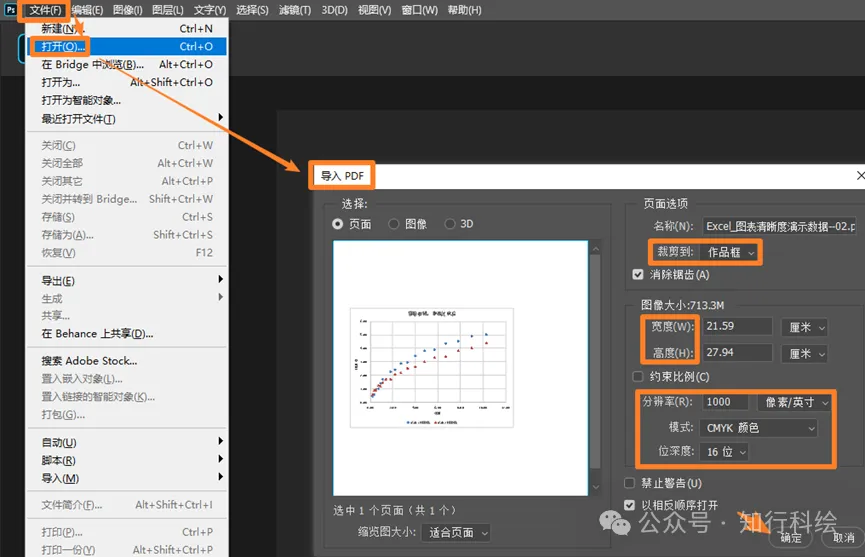

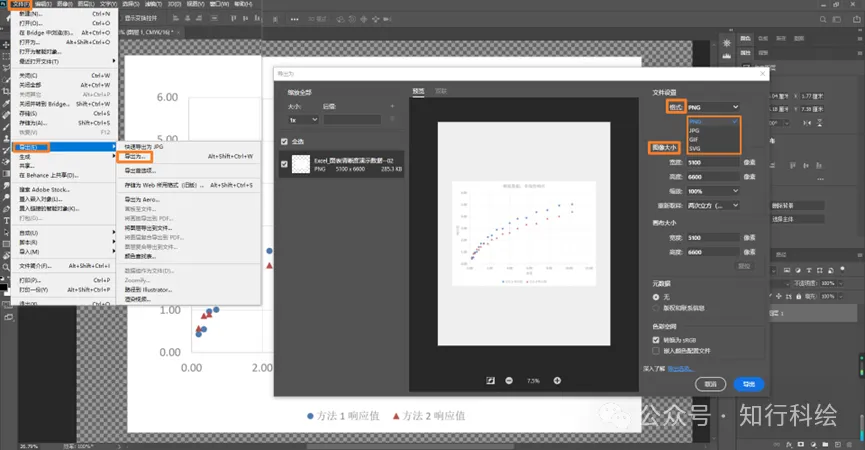

Excel /Origin 绘图 → 导出 PDF → Photoshop 按目标分辨率栅格化 → 保存为投稿要求的图像格式。
这套方法适合需要在 PS 中拼图、添加标注或统一版式的科研配图。需要注意的是，PDF 中转可以帮助保留图表的矢量信息，但最终清晰度仍取决于源文件质量、导出设置和栅格化参数。
一、为什么截图后的图表容易出现锯齿？
常见的图表文件大致分为两类：
位图：由像素组成，例如 PNG、JPEG、TIFF。放大后，有限的像素可能变得明显，出现锯齿或模糊。截图得到的是位图，即使再把截图转换成 PDF，也不会自动恢复原本的矢量信息。
矢量图：通过路径、线条、文字等几何信息描述图形。缩放时可以重新计算绘制效果，更适合坐标轴、曲线和文字较多的数据图。Excel 原生导出的 PDF 有机会保留图表中的矢量文字和线条，因此可以作为后续处理的中间文件。
注意：PDF 也可能包含位图元素，并非所有 PDF 都是纯矢量文件。
关于矢量图与位图的详细介绍，可以参考往期文章：
二、Excel → PDF → PS：操作步骤
第 1 步：整理 Excel 图表
在导出PDF前，首先检查图表的格式设置：
1)检查字体、字号、坐标轴标题、图例和刻度。
2)检查线宽、数据点标记、颜色及图表比例。
3)删除不必要的空白区域，避免最终图表过小。
4)保存原始 Excel 文件，方便后续核对和修改。

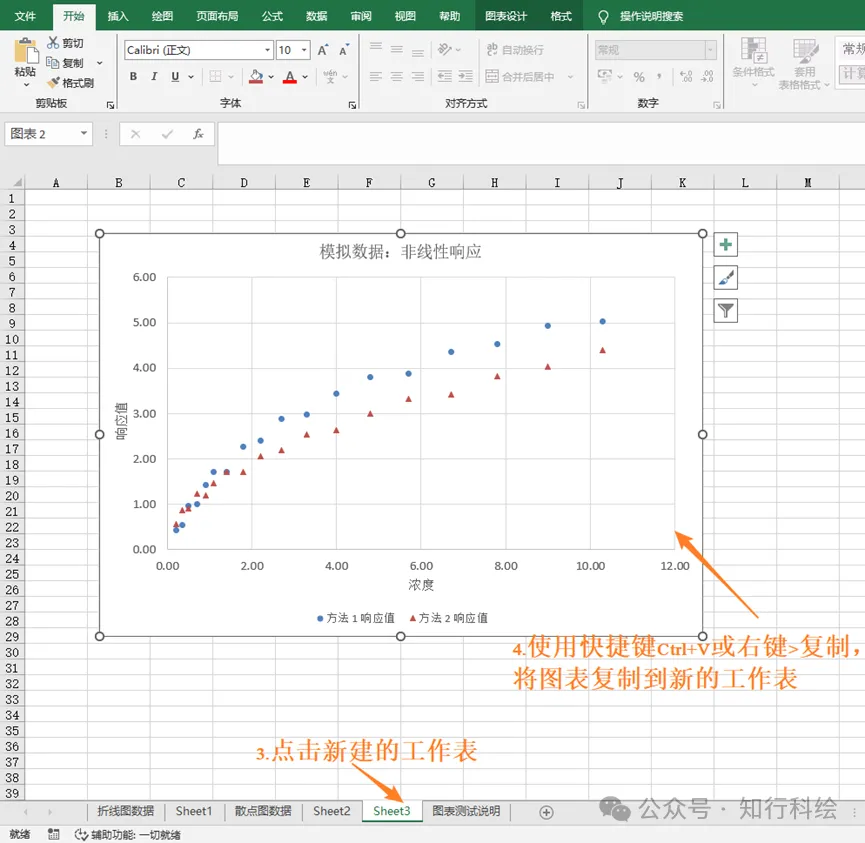

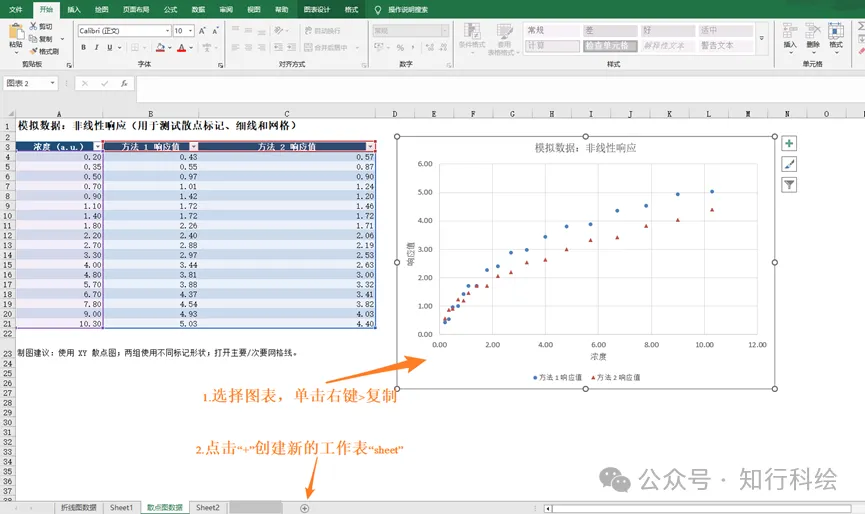

注：如果图表需要单独导出，可以将图表移动到独立的图表工作表，或放入专门的空白工作表，并通过打印区域和页面设置控制导出范围。
具体操作如下图所示：

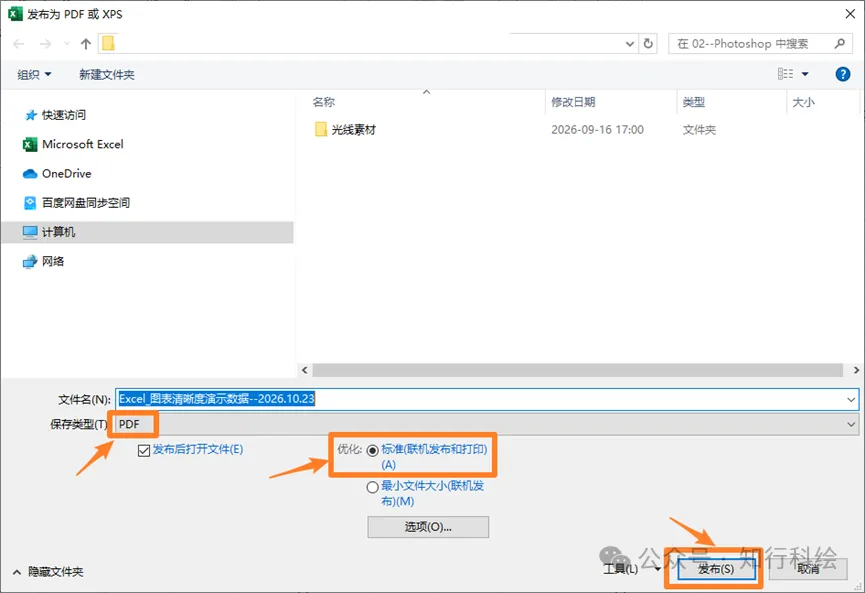

第 2 步：使用 Excel 导出 PDF
在Excel 中进行如下操作：
1)打开【文件】。
2)选择【导出】或【另存为】。
3)选择 PDF 格式。

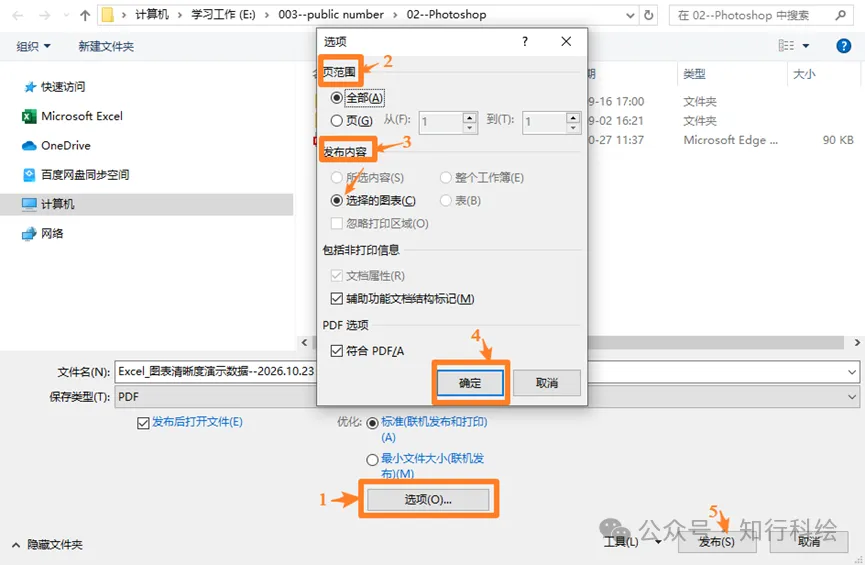

4)在发布或保存选项中，优先选择适合打印的标准质量，而不是以最小文件体积为目标的选项。
5)检查页面范围、图表尺寸和留白设置，导出。

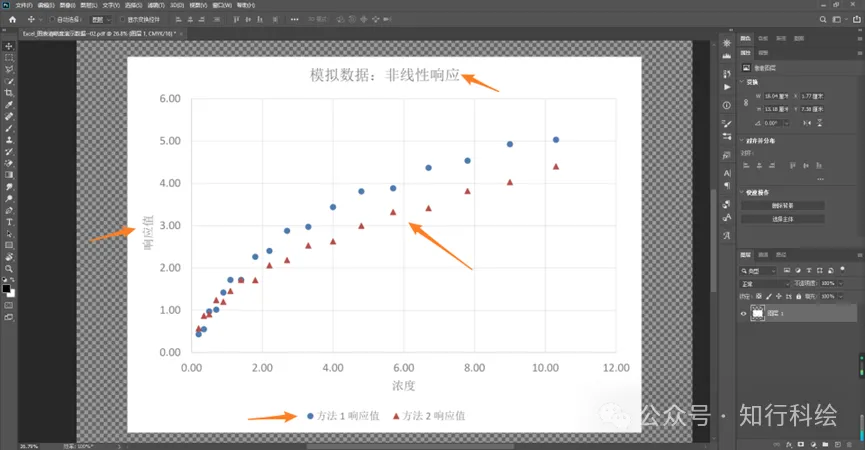

导出后，使用 PDF 阅读器打开文件，放大检查文字、坐标轴和曲线：
A.如果放大后文字轮廓和线条仍然清楚，可以初步判断导出效果良好。
B.如果仍然模糊，建议检查：
源图表是否本身就是低分辨率图片；
导出时是否误选了低质量设置；
PDF 中是否嵌入了位图；
字体是否正确显示，页面尺寸是否合适。
注意：不要将截图转换成 PDF，这种操作无法恢复丢失的矢量信息。
注意：不要简单地认为 JPG 一律不能投稿，也不要默认所有图表都必须转换为 TIFF。不同图像类型和期刊的要求不同。
Excel 图表能直接导出为图片，但要确认导出方式、分辨率和最终用途是否合适。如果需要在 PS 中进一步处理，推荐先导出 PDF 再按目标参数栅格化。
科研图表导出不清晰时，先检查源文件和导出方式，再考虑分辨率及后期处理。 对于需要在 PS 中编辑的图表，可以尝试“Excel → PDF → PS”的工作流程；如果期刊支持直接提交矢量文件，则优先考虑保留矢量信息。 把图表导出方式选对，再配合合理的分辨率和规范的后期处理，才能让科研配图兼顾清晰度、可读性与投稿合规性。
