单片机通信难题?铁电存储器+软件I2C仲裁,打造高效多机通信方案

1.1 采用硬件UART进行异步串行通信

1.2 采用片内SPI接口或I2C总线模块串行通信形式

1.3 可以利用软件模拟SPI/I2C模式通信

1.4 口对口并行通信

1.5 利用双口RAM作为缓冲器通信

1.6 总结

从上面几种方案来看，各种方法对硬件都有很大的要求与限制，特别是难以在功能简单的单片机上实现，因此寻求一种简单、有效的，能在各种单片机之间通信的方法具有重要的意义。③、④方案中，双方单片机要传递的每一位或每一个字节做出响应，通信数据量较大时会耗费大量的软件资源，这在一些实时性要求高的地方是不允许的。

针对这一问题，假设在单片机之间增加1个数据缓冲器，大批数据先写入缓冲区，然后再让对方去取，各个单片机对数据缓冲器都是主控模式，这样必然会大大提高通信效率。

谈到数据缓冲，我们马上会想到并行RAM，但是并行RAM需要占用大量的口线（数据线+地址线+读写线+片选线+握手线），一般在16条以上。这是一个让人望而生畏的数字，而且会大大增加PCB面积并给布线带来一定的困难，极少有人采用这种方式。

串行接口的RAM在市场上很少见，不但难以买到而且价格很高。移位寄存器也可以做数据缓冲器，但目前容量最大的也只128位，因为是“先进先出”结构，所以不管传递数据多少，接收方必须移完整个寄存器，灵活性差而且大容量的移位寄存器也是少见难买的。一种被称为“铁电存储器”芯片的出现，给我们带来了解决方法。

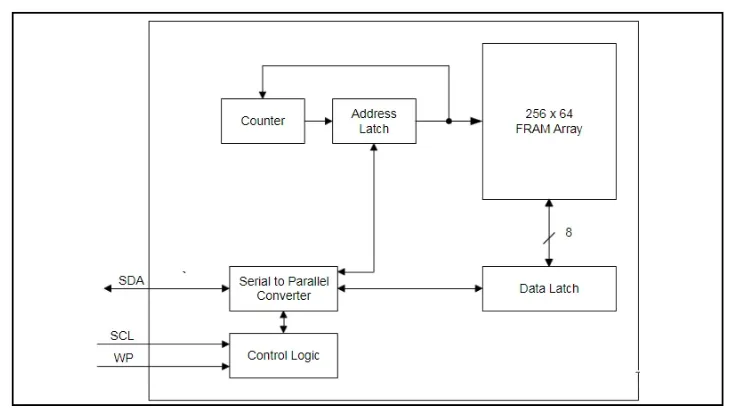

利用铁电存储器作为数据缓冲器的通信方式，铁电存储器是美国Ramtran公司推出的一种非易失性存储器件，简称FRAM。

与普通EEPROM、Flash-ROM相比，它具有不需写入时间、读写次数无限，没有分布结构可以连续写放的优点，因此具有RAM与EEPROM的双得特性，而且价格相对较低。

现在大多数的单片机系统配备串行EEPROM（如24CXX、93CXX等）用来存储参数。如果用1片FRAM代替原有EEPROM，使它既能存储参数，又能作串行数据通信的缓冲器。

3.1 硬件

W78LE52与EMC78P458组成一个电池供电、可远程通信的工业流量计。

78P458采用32.768kHz晶振，工作电流低，不间断工作，实时采集传感器的脉冲及温度、压力等一些模拟量。

W78LE52采用11.0592MHz晶振，由于它的工作电流较大，采用间断工作，负责流量的非线性校正、参数输入、液晶显示、与上位机通信等功能，它的UART用于远程通信。

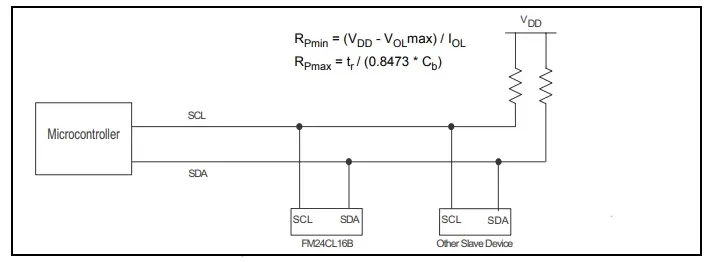

2个单片机共用1片I2C接口的FRAM（FM24CL16）组成二主一从的I2C总线控制方式，W78LE52的P3.5、P3.2分别与78P458的P51、P50连接作握手信号线A与B。

我们把握手线A（简称A线）定义为总线控制、指示线，主要用于获取总线控制权与判别总线是否“忙”；握手线B（简称B线）定义为通知线，主要用于通知对方取走数据。

3.2 I2C总线仲裁

由于我们采用的是二主一从的I2C总线方式，因此防止2个主机同时去操作从机（防冲突）是一个非常重要的问题。

带有硬件I2C模块的器件一般是这样的，器件内部有1个总线仲裁器与总线超时定时器：当总线超时定时器超时后指示总线空闲，这时单片机可以发出获取总线命令，总线仲裁器通过一系列操作后确认获取总线成功或失败；超时定时器清零，以后的每一个SCL状态变化对总线所有主机的超时定时器进行清零，以防止它溢出，指示总线正处于“忙”状态，直到一个主机对总线控制结束不再产生SCL脉冲；超时定时器溢出，总线重新回到“空闲”状态。

但是目前大多数单片机没有配备硬件I2C模块，而且当2个主机的工作频率相差较大时，超时定时器定时值只能设为较大的值，这样也会影响总线的使用效率。

下面介绍一种用软件模拟I2C总线仲裁的方式（I2C读写操作程序的软件模拟十分多见，这里不再多述）

用1条握手线A，当A线高电平时，指示总线空闲；当其中一个主机要获取总线控制权时，先查询总线是否空闲，“忙”则退出，空闲则向A线发送一个测试序列（如：1000101011001011），在每次发送位“1”后读取的A线状态。

如果读取状态为“0”，马上退出，说明有其它器件已经抢先获取总线；如果一个序列读取的A线状态都正确，则说明已成功获得总线控制权，这时要拉低A线以指示总线“忙”，直到读写高A线，使总线回到“空闲”状态。不同的主机采用不同的测试序列，或产生随机测试序列，测试序列长度可以选得长一些，这样可以增加仲裁的可靠性。

3.3 通信协议

一个可靠通信体系，除了好的硬件电路外，通信协议也至关重要。在单片机系统RAM资源与执行速度都非常有限的情况下，一个简捷有效的协议是非常重要的。下面具体介绍一种比较适用于单片机通信的协议，数据以包的形式传送。

数据包结构：

① 包头——指示数据包的开始，有利于包完整性检测，有时可省略；

② 地址——数据包要传送的目标地址，若只有双机通信或硬件区分地址可以省略；

③ 包长度——指示整个数据包的长度；

④ 命令——指示本数据包的作用；

⑤ 参数——需要传送的数据与参数；

⑥ 校验——验证数据包的正确性，可以是和校验、异或校验、CRC校验等或者是它们的组合；

⑦ 包尾——指示数据包的结尾，有利于包完整性检测，有时可省略。

3.4 通信流程

首先，要在FRAM里划分好各个区域，各个单片机的参数区、数据接收区等。

然后，单片机可以向另一个单片机发送数据包，发送完毕之后通过向握手线B发送1个脉冲通知对方取走数据；接收方读取数据并进行处理后，向FRAM内发送方的数据接收区写入回传数据或通信失败标志，再向握手线B发送1个脉冲回应发送方。

如果需要单片机2发送的话，只需交换一下操作过程即可。

以下是需要注意的地方： ① 为了提高通信效率，握手线B最好使用中断端口，负脉冲宽度一定要满足速度较低单片机中断信号要求。如果没有中断的话应增加1条口线，用改变端口状态的方法通知对方，等待对方查询，而不是负脉冲。

② 向对方发送负脉冲时，应屏蔽自己的中断。

③ 由于参数与通信缓冲区同时设在同一片FRAM内，要避免对参数部分的误操作。一个较好的解决办法是把参数存放在地址的后半部分（A2=1），在进行通信操作时，把FRAM的WP引脚拉高（地址在后半部分的单元写保护），这样可以有效地防止测验时对参数区误操作。

④ 由于I2C总线在一个时间段内只有1个主机和1个从机，所以当1个单片机正在写通信数据时，另一个单片机是不能对FRAM进行操作的。如果需要实时、频繁地读取FRAM中参数的话，请预先将参数读入RAM单元使用或另外增加专门存放参数的芯片。
