EDA软件AD20入门学习和使用小技巧(四)

EDA软件Altium Designer20很多工程师都在使用，今天继续以Altium Designer(20.0.13)为例分享几个实用的小技巧。

分享几个实用的快捷键：

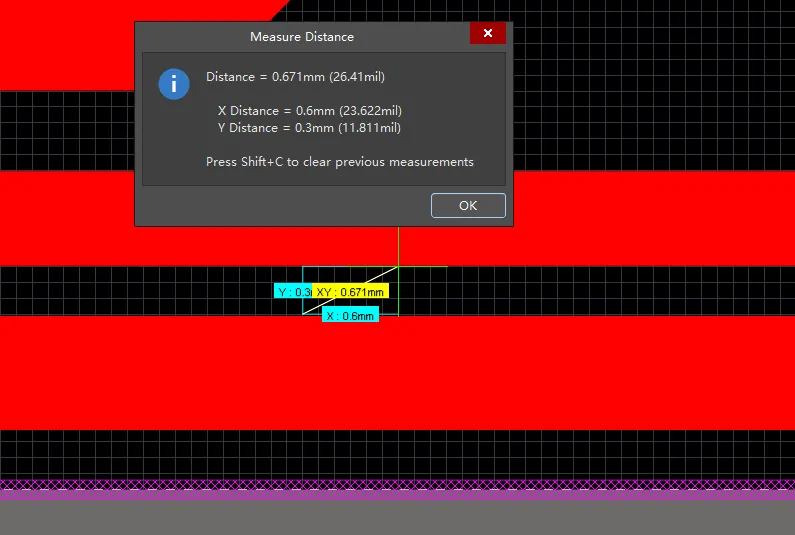

1.Ctrl+M，测量任意两点之间的距离

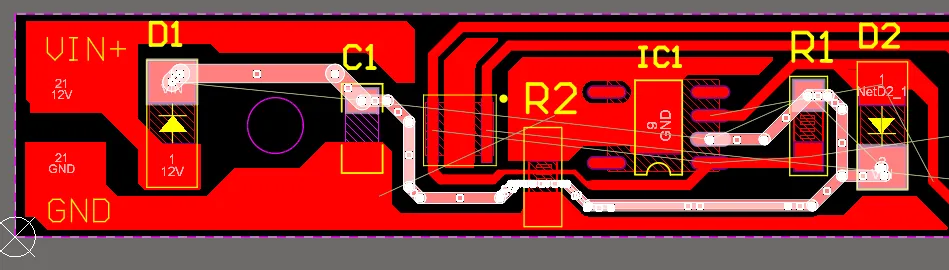

2.Ctrl+H，将连接在一起的线一起选中，对改图和检查走线都很有用

3.Ctrl+G，可以设置网格的距离

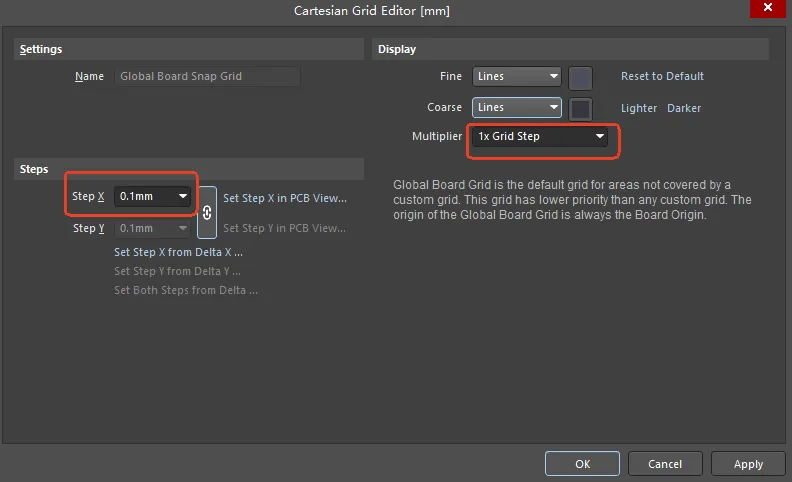

如下图所示，Fine、Coarse都选择Lines，Step X、Step Y都选择0.1mm，Multiplier 键入1x Grid Step，标识网格距离为0.1mm。

注意设置好后要先单击Apply，再单击OK结束对话框。

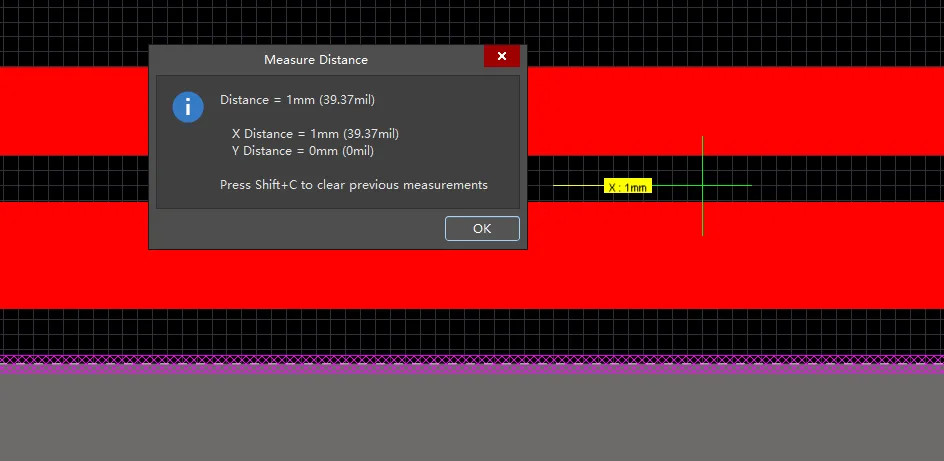

可以用Ctrl+M测得十个网格的距离是0.1mm

如果想把网格的距离改为0.5mm，Multiplier 键入5x Grid Step，如下图所示：

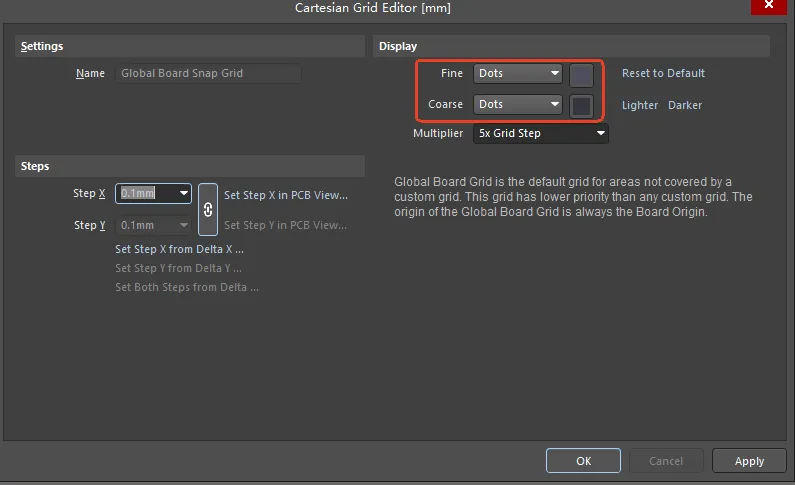

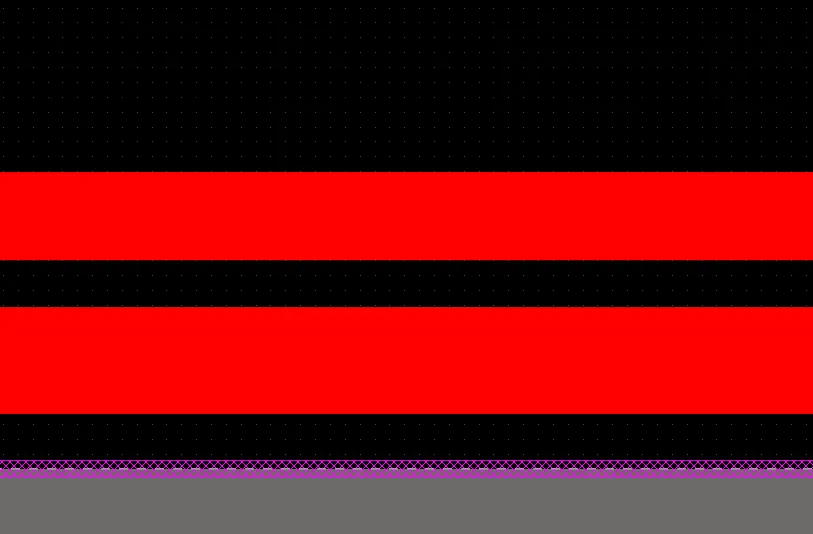

如果想把网格改为点状，Fine、Coarse都选择Dots，如下图所示：

4.快捷键L，打开View Configuration对话框：

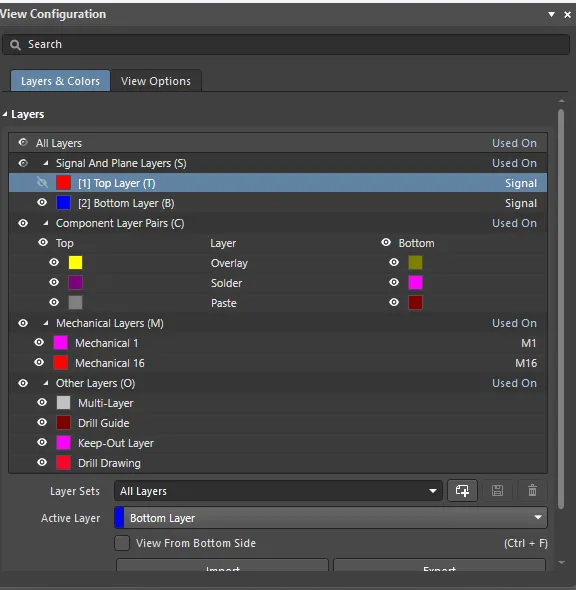

在Layers&Colors界面，可以打开或者隐藏各个图层，如下图所示，已经隐藏了正面走线

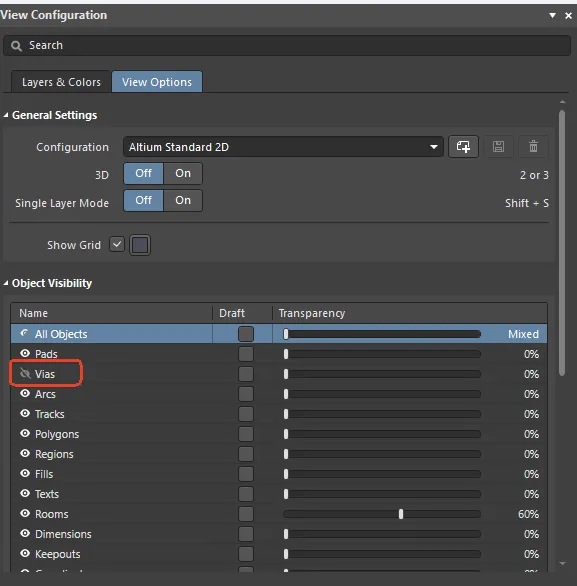

在View Options界面，可以打开或者隐藏焊盘、过孔等，如下图所示，已经隐藏了过孔

运用L快捷键，可以隐藏各图层，LAYOUT时十分有用，做文件截图时也非常方便。

绘图软件AD20中常用的4个快捷键，小伙伴学会了吗？如果对你有帮助帮忙点个赞或关注！

如果有其余实用的快捷键，也欢迎大家在评论区留言，互相学习交流！
