刀库装载与卸载

刀库装载与卸载：安全换刀的标准流程

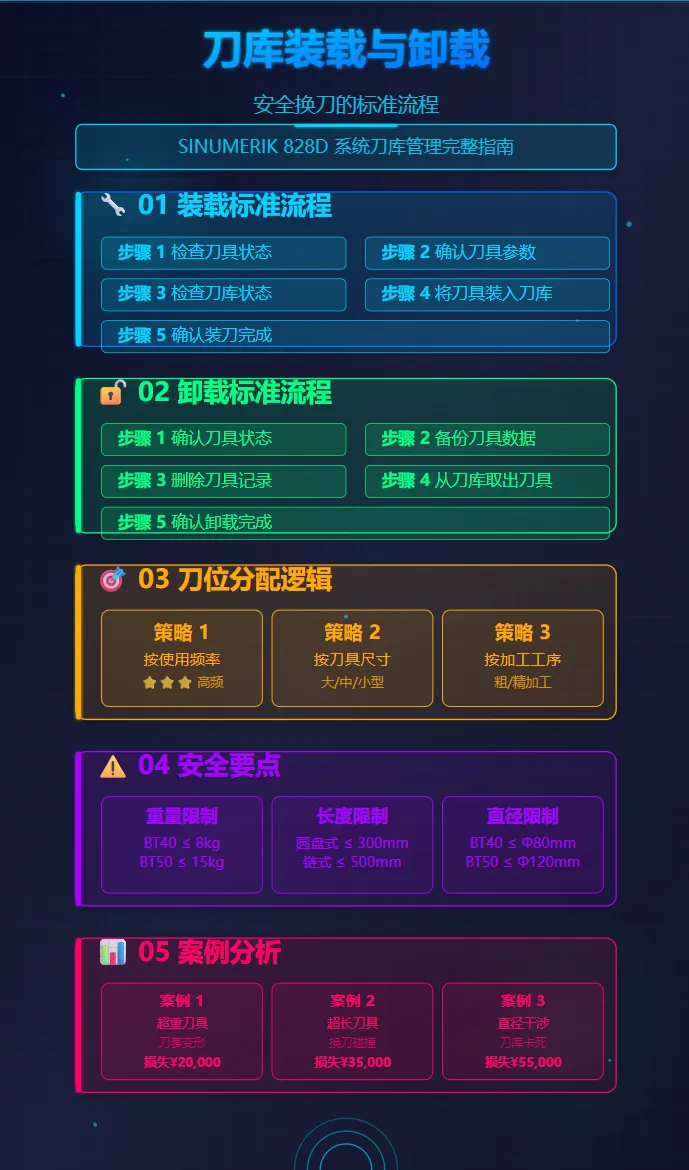

本文详细介绍 SINUMERIK 828D 系统刀库装载与卸载的标准操作流程，包括装刀步骤、卸刀操作、刀位分配逻辑，以及刀具重量、长度、直径限制等安全要点，并通过实际案例分析不当操作导致的刀库故障，帮助操作人员掌握安全换刀技能。

📋 一、刀库装载与卸载的重要性

1.1 为什么需要规范操作？

刀库装载与卸载是数控加工中最频繁的操作之一，规范的操作流程直接关系到：

安全风险：
⚠️ 不当操作可能导致
  • 刀具损坏
     - 刀具掉落、碰撞导致损坏
  • 刀库故障
     - 刀套变形、刀盘卡死
  • 人员伤害
     - 刀具坠落砸伤操作人员
  • 设备损坏
     - 主轴锥孔损坏、刀库机构损坏
  • 加工事故
     - 刀具装夹不牢导致加工中断
规范操作的价值：
✅ 减少刀库故障 80% 以上✅ 延长刀具使用寿命 20-30%✅ 提高换刀效率 30-50%✅ 保障人员安全✅ 降低设备维修成本

1.2 SINUMERIK 828D 刀库安全功能

SINUMERIK 828D 系统提供多重安全保护功能。

安全保护功能：
功能名称
作用
触发条件
刀具重量监控
防止超重刀具装入
刀具重量超过设定值
刀具长度监控
防止超长刀具干涉
刀具长度超过刀库限制
刀具直径监控
防止超大直径刀具碰撞
刀具直径超过相邻刀位允许值
刀位状态检测
检测刀位是否可用
刀位已被占用或锁定
主轴准停保护
确保换刀时主轴停止
主轴未停止或未准停

🔧 二、刀库装载标准流程

2.1 装载前准备

步骤 1：检查刀具状态

检查项目：
📋 刀具状态检查清单
✓ 刀具外观
检查刀具是否有裂纹、破损
✓ 刀柄锥度
检查锥面是否清洁、无损伤
✓ 拉钉状态
检查拉钉是否松动、磨损
✓ 刀刃状态
检查刀刃是否锋利、无崩刃
✓ 刀具标识
确认刀具规格、型号清晰

步骤 2：确认刀具参数

必须确认的参数：
✅ 刀具参数确认
刀具长度：
L1 = _ mm
（必须测量）
刀具半径：
R = _ mm
（必须测量）
刀具重量：
W = _ kg
（估算或称重）
刀具类型：
铣刀/车刀/钻头/丝锥
刀柄型号：
BT40/BT50/HSK-A63

步骤 3：检查刀库状态

检查项目：
1. 确认刀库电源已接通2. 确认刀库无报警信息3. 确认目标刀位为空位4. 确认刀套无损坏5. 确认刀库门已打开

2.2 装载操作步骤

步骤 1：进入刀具管理界面

操作路径：
按 [OFFSET] 键→ 选择"刀具表"→ 进入刀具清单界面

步骤 2：创建新刀具记录

操作方法：
📝 创建新刀具记录
  1. 按 [新建] 软键
    系统提示输入刀具号
  2. 输入刀具号（如：T05）
    系统自动分配下一个可用刀沿号
  3. 选择刀具类型
    铣刀/车刀/钻头/丝锥/镗刀
  4. 按 [确认] 保存
    系统创建空刀具记录

步骤 3：输入刀具参数

参数输入示例（T05 - Φ10 立铣刀）：
📊 刀具参数输入示例
刀具号：
T05
刀沿号：
D1
刀具类型：
🔧 立铣刀
长度 L1：
150.5 mm
半径 R：
5.0 mm
刀库位置：
5 号刀位
刀具状态：
✓ 正常

步骤 4：将刀具装入刀库

物理装刀操作：
⚠️ 装刀操作要点
  1. 清洁刀柄
     - 使用无尘布擦拭刀柄锥面
  2. 对准刀套
     - 将刀柄轻轻放入刀套
  3. 确认到位
     - 听到"咔嗒"声表示拉钉已锁紧
  4. 手动检查
     - 轻拉刀具确认装夹牢固
  5. 关闭刀库门
     - 确保刀库门完全关闭

步骤 5：确认装刀完成

系统确认：
1. 在刀具清单中确认刀具已显示2. 确认刀位状态为"已占用"3. 确认刀具参数正确无误4. 系统无报警信息

🔓 三、刀库卸载标准流程

3.1 卸载前准备

步骤 1：确认刀具状态

检查项目：
📋 卸载前检查清单
✓ 刀具寿命
确认刀具是否达到寿命限值
✓ 刀具磨损
检查刀具是否磨损严重
✓ 加工状态
确认当前加工程序未使用该刀具
✓ 刀库位置
确认目标刀位号

步骤 2：备份刀具数据

数据备份方法：
1. 进入"调试"模式2. 选择"刀具数据"3. 点击"备份"4. 保存到 USB 或网络驱动器
建议：
  • 定期备份刀具数据（每周一次）
  • 卸载重要刀具前必须备份
  • 保留刀具使用记录

3.2 卸载操作步骤

步骤 1：进入刀具管理界面

操作路径：
按 [OFFSET] 键→ 选择"刀具表"→ 进入刀具清单界面

步骤 2：选择要卸载的刀具

操作方法：
📝 选择刀具
  1. 浏览刀具清单
    使用方向键或搜索功能找到目标刀具
  2. 确认刀具号
    如：T05 - Φ10 立铣刀
  3. 确认刀位号
    如：5 号刀位

步骤 3：删除刀具记录

操作方法：
1. 选中要删除的刀具2. 按 [删除] 软键3. 系统提示确认删除4. 按 [确认] 完成删除
注意：
  • 删除前确认刀具未在使用
  • 删除后刀位自动标记为"空位"
  • 删除操作不可恢复，需谨慎操作

步骤 4：从刀库取出刀具

物理取刀操作：
⚠️ 取刀操作要点
  1. 打开刀库门
     - 确认刀库门完全打开
  2. 按下释放按钮
     - 部分刀库需要按下刀套释放按钮
  3. 垂直向上取出
     - 垂直向上取出刀具，避免倾斜
  4. 检查刀套
     - 检查刀套是否完好、清洁
  5. 关闭刀库门
     - 确保刀库门完全关闭

步骤 5：确认卸刀完成

系统确认：
1. 在刀具清单中确认刀具已删除2. 确认刀位状态为"空位"3. 系统无报警信息

🎯 四、刀位分配逻辑

4.1 刀位分配原则

核心原则：
⚠️ 刀位分配黄金法则
  1. 常用刀具靠近换刀点
     - 减少选刀时间
  2. 大刀具避免干涉
     - 考虑相邻刀位空间
  3. 同类刀具集中放置
     - 便于管理和查找
  4. 精加工刀具独立放置
     - 避免碰撞损坏

4.2 刀位分配策略

策略 1：按使用频率分配

分配方案：
📊 按使用频率分配（24 把刀刀库）
高频刀具（T01-T06）
放置在靠近换刀点的 1-6 号刀位
中频刀具（T07-T14）
放置在 7-14 号刀位
低频刀具（T15-T24）
放置在 15-24 号刀位
优势：
✅ 减少平均选刀时间 30-40%✅ 提高换刀效率✅ 降低刀库磨损

策略 2：按刀具尺寸分配

分配方案：
大刀具组（Φ20 以上）：T01-T06  - 放置在刀库外圈（空间大）  - 相邻刀位留空，避免干涉中刀具组（Φ10-Φ20）：T07-T14  - 放置在刀库中圈小刀具组（Φ10 以下）：T15-T24  - 放置在刀库内圈（空间小）
优势：
✅ 避免大刀具干涉相邻刀位✅ 提高刀库空间利用率✅ 便于刀具管理

策略 3：按加工工序分配

分配方案：
📋 按加工工序分配
粗加工组（T01-T06）
面铣刀、粗铣刀
半精加工组（T07-T12）
精铣刀、钻头
精加工组（T13-T18）
精铣刀、铰刀
螺纹加工组（T19-T22）
丝锥
特殊工序组（T23-T24）
成型刀、镗刀
优势：
✅ 按加工顺序排列，减少换刀次数✅ 便于程序编制✅ 适合固定工艺路线

4.3 刀位分配实例

24 把刀圆盘式刀库分配方案：
📊 24 把刀刀库分配方案
刀位号
刀具号
刀具类型
规格
使用频率
1
T01
面铣刀
Φ50
⭐⭐⭐⭐⭐
2
T02
立铣刀
Φ16
⭐⭐⭐⭐
3
T03
立铣刀
Φ12
⭐⭐⭐⭐⭐
4
T04
立铣刀
Φ10
⭐⭐⭐
5
T05
立铣刀
Φ8
⭐⭐⭐⭐
6
T06
钻头
Φ8.5
⭐⭐⭐⭐⭐

⚠️ 五、安全要点

5.1 刀具重量限制

重量限制标准：
🔴 刀具重量限制
BT40 刀柄：
最大重量 ≤ 8 kg
BT50 刀柄：
最大重量 ≤ 15 kg
HSK-A63 刀柄：
最大重量 ≤ 6 kg
HSK-A100 刀柄：
最大重量 ≤ 12 kg
超重危害：
❌ 刀套变形损坏❌ 刀库旋转失衡❌ 拉钉松动脱落❌ 主轴锥孔损坏❌ 换刀时刀具掉落
预防措施：
✅ 装刀前确认刀具重量✅ 超重刀具使用专用刀架✅ 系统设置重量限制参数✅ 定期检查刀套和拉钉

5.2 刀具长度限制

长度限制标准：
🔴 刀具长度限制
圆盘式刀库（24 把刀）：
最大长度 ≤ 300 mm
圆盘式刀库（60 把刀）：
最大长度 ≤ 250 mm
链式刀库：
最大长度 ≤ 500 mm
超长危害：
❌ 刀具与工件/夹具碰撞❌ 刀具与机床防护门干涉❌ 换刀时与主轴干涉❌ 损坏刀库机构
预防措施：
✅ 装刀前测量刀具长度✅ 系统设置长度限制参数✅ 超长刀具使用特殊刀位✅ 换刀前确认安全空间

5.3 刀具直径限制

直径限制标准：
🔴 刀具直径限制
BT40 刀库：
最大直径 ≤ Φ80 mm
BT50 刀库：
最大直径 ≤ Φ120 mm
相邻刀位限制：
相邻刀具直径和 ≤ Φ100 mm
超大直径危害：
❌ 与相邻刀具碰撞❌ 与刀库防护罩干涉❌ 换刀时与主轴干涉❌ 损坏刀库机构
预防措施：
✅ 装刀前测量刀具直径✅ 大直径刀具相邻刀位留空✅ 系统设置直径限制参数✅ 使用专用刀位存放大直径刀具

📊 六、案例分析

6.1 案例 1：超重刀具导致刀套变形

事故经过：
🔴 事故描述

某企业操作工将一把重量 12kg 的粗铣刀（BT40 刀柄）装入 24 把刀圆盘式刀库。使用 3 个月后，该刀位刀套严重变形，导致刀具无法正确装夹，换刀时刀具掉落，砸伤工作台。

原因分析：
1. 操作工未确认刀具重量2. 刀库无重量限制功能3. 未定期检查刀套状态4. 安全意识淡薄
损失评估：
- 刀套损坏：¥2,000- 刀具损坏：¥5,000- 工作台损伤：¥3,000- 停机损失：¥10,000- 总计：¥20,000
预防措施：
✅ 装刀前确认刀具重量✅ 系统设置重量限制✅ 定期检查刀套状态✅ 加强安全培训

6.2 案例 2：超长刀具导致换刀碰撞

事故经过：
🔴 事故描述

某企业使用一把长度 400mm 的钻头（标准限制 300mm）加工深孔。换刀时，刀具与工件夹具发生碰撞，导致钻头断裂、夹具损坏、主轴锥孔损伤。

原因分析：
1. 操作工未测量刀具长度2. 系统未设置长度限制3. 换刀点设置不合理4. 未进行换刀路径检查
损失评估：
- 钻头损坏：¥3,000- 夹具损坏：¥8,000- 主轴维修：¥20,000- 停机损失：¥15,000- 总计：¥46,000
预防措施：
✅ 装刀前测量刀具长度✅ 系统设置长度限制参数✅ 合理设置换刀点✅ 换刀前检查路径安全

6.3 案例 3：直径干涉导致刀库卡死

事故经过：
🔴 事故描述

某企业在相邻刀位装入两把大直径铣刀（Φ70mm + Φ60mm）。刀库旋转时，两把刀具发生碰撞，导致刀盘卡死、伺服电机烧毁。

原因分析：
1. 操作工未考虑相邻刀位干涉2. 刀库无直径检测功能3. 大直径刀具未使用专用刀位4. 刀库设计缺陷
损失评估：
- 刀具损坏：¥6,000- 刀库维修：¥30,000- 伺服电机：¥15,000- 停机损失：¥20,000- 总计：¥71,000
预防措施：
✅ 大直径刀具相邻刀位留空✅ 系统设置直径限制✅ 使用专用刀位存放大直径刀具✅ 改进刀库设计

📝 七、总结与建议

7.1 标准操作流程总结

装刀流程：
📌 装刀标准流程
  1. 检查刀具状态
     - 外观、锥度、拉钉、刀刃
  2. 确认刀具参数
     - 长度、半径、重量、类型
  3. 检查刀库状态
     - 电源、报警、刀位、刀套
  4. 创建刀具记录
     - 输入刀具号、类型、参数
  5. 物理装刀
     - 清洁、对准、确认、检查
  6. 系统确认
     - 刀具显示、刀位占用、无报警
卸刀流程：
📌 卸刀标准流程
  1. 确认刀具状态
     - 寿命、磨损、加工状态
  2. 备份刀具数据
     - 保存刀具参数和使用记录
  3. 选择刀具
     - 确认刀具号、刀位号
  4. 删除记录
     - 删除刀具记录、释放刀位
  5. 物理取刀
     - 开门、释放、取出、检查
  6. 系统确认
     - 刀具删除、刀位空、无报警

7.2 安全要点总结

三大限制：
⚠️ 安全限制要点
重量限制：
BT40 ≤ 8kg, BT50 ≤ 15kg
长度限制：
圆盘式 ≤ 300mm, 链式 ≤ 500mm
直径限制：
BT40 ≤ Φ80mm, BT50 ≤ Φ120mm
预防措施：
✅ 装刀前"三确认" - 确认重量、长度、直径✅ 系统设置限制参数 - 自动检测超限✅ 定期检查维护 - 刀套、拉钉、刀库机构✅ 加强安全培训 - 提高安全意识

7.3 建议与改进

管理建议：
💡 管理改进建议
  1. 制定标准操作规程
     - 书面化、可视化
  2. 定期培训考核
     - 每季度一次安全培训
  3. 建立刀具档案
     - 完整记录刀具信息
  4. 实施点检制度
     - 每日、每周、每月点检
  5. 配置安全装置
     - 重量、长度、直径检测
技术改进：
✅ 升级刀库系统 - 自动检测刀具参数✅ 加装安全传感器 - 刀具在位检测、重量检测✅ 优化刀库程序 - 自动干涉检查✅ 引入 RFID 技术 - 刀具自动识别

本文基于 SINUMERIK  技术文档；由AI生成！
