大家好，如果你正在准备AUTOSAR相关岗位的面试，或者希望在工作中从“会用工具”升级到“懂架构、能协作”，那么Vector DaVinci工具链是你绕不开的核心技能。
第一章：从零开始设计一个软件组件——掌握DaVinci Developer基本功
1.1 工作区（Workspace）是什么？
在DaVinci Developer中，所有设计都保存在一个DCF文件中，它指向一组ARXML文件，共同构成一个DCFP包。你可以把DCF理解为一个“项目索引”，它记录了哪些文件属于当前设计。
小白贴士：如果你只做SWC设计而不做ECU配置，可以创建独立工作区（Standalone Workspace）。但注意，独立工作区下部分编辑器（如数据映射编辑器）不可用。如果你与DaVinci Configurator Pro配合使用，则工作区会自动创建，你只管编辑，Configurator Pro会自动同步。

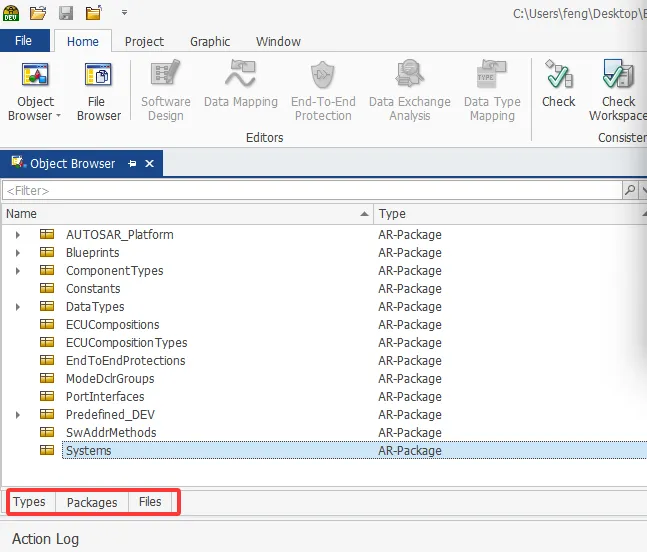

1.2 对象浏览器：类型、包、文件三种视图
打开Developer，最核心的界面是对象浏览器。它提供三种视角：
- 类型视图
：按AUTOSAR元模型分类（如应用组件类型、端口接口、数据类型）。 - 包视图
：按自定义包组织，包有自己的命名空间，同名对象可以放在不同包中。 - 文件视图
：显示每个ARXML文件中具体存放了哪些设计对象，并且支持移动对象到不同文件，便于配置管理。
面试点：面试官可能会问“如何将一个大项目拆分成多个ARXML文件以支持团队协作？”——答案就是利用包和文件视图，将不同SWC分配到不同文件，再通过DCF引用。
1.3 创建原子组件并添加端口
步骤：

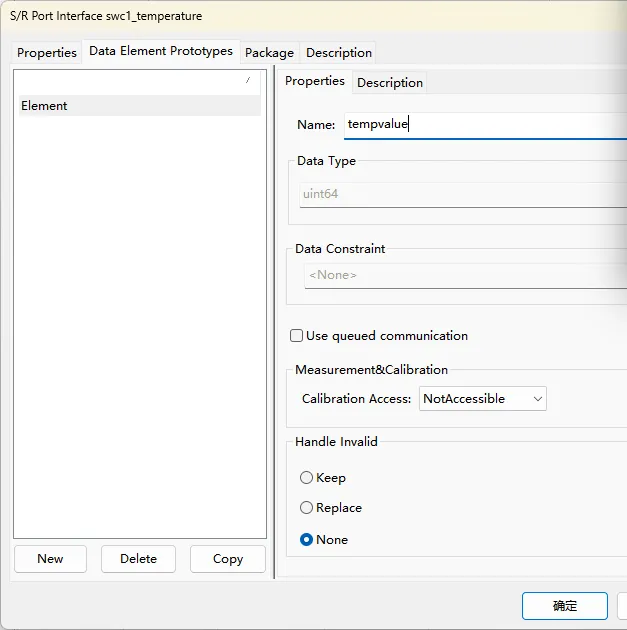

在对象浏览器中右键“Application Component Types” → “New Application Component Type...”。 输入名称（如 AP_TemperatureSensor），选择Atomic（原子组件），确认。在“Application Port Interfaces”下新建一个S/R Port Interface，命名 IF_Temperature。在“Data Element Prototypes”标签页添加数据元素，比如 TempValue，数据类型选择uint16（预定义）。
将 IF_Temperature拖拽到组件图形上，按住Ctrl可以切换发送端口（Sender）或接收端口（Receiver）。
关键概念区分：类型（Type）是在对象浏览器里定义的“图纸”；原型（Prototype）是把图纸拖到设计视图后实际使用的“实例”。端口接口类型变成端口原型，组件类型变成组件原型。而运行实体（Runnable）永远绑定在组件类型上，不是原型上。这个区分在面试中经常被考察。
1.4 定义Runnable并配置触发器和端口访问
一个原子组件内部可以包含多个Runnable。创建Runnable：

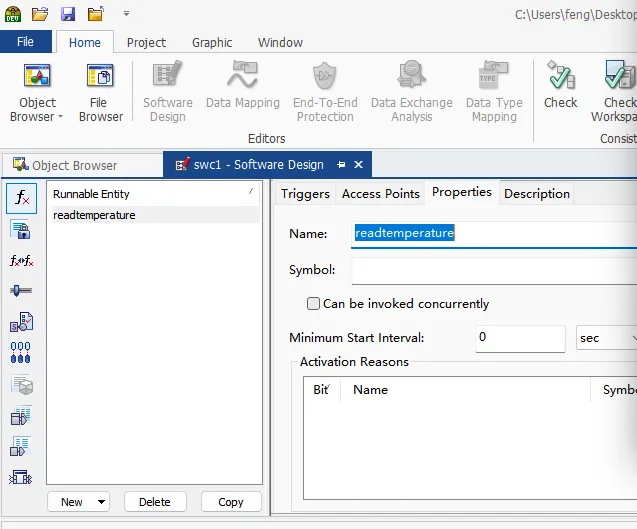

打开组件，点击 [fx]图标 →[New]→Runnable。在属性中填写名称（如 ReadTemp）和符号（留空则自动生成函数名）。

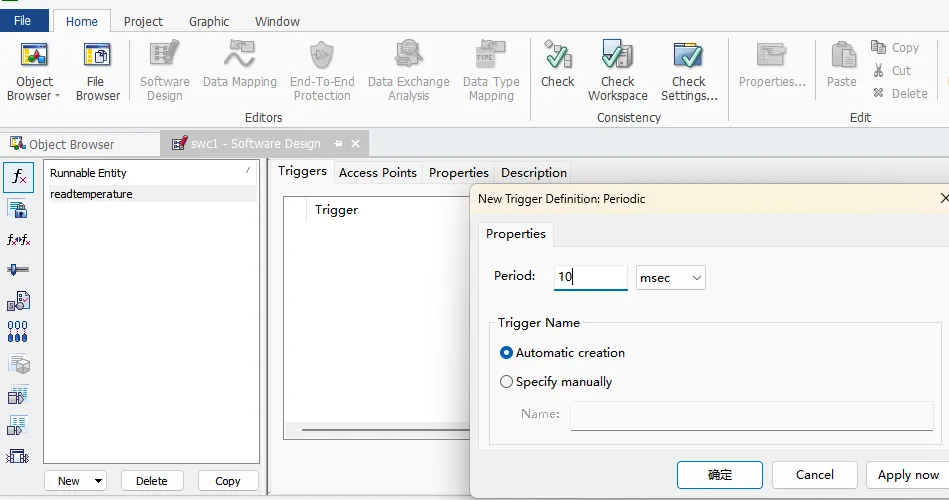

- 触发器
：可选择周期触发（Periodical，需填周期秒数）或数据接收触发（On Data Reception，当指定端口收到数据时激活）。
- 端口访问
：在“Port Access”标签页，为Runnable添加读取或写入权限。如果忘记配置，生成的代码中将缺少对应的RTE API（如 Rte_Read_xxx），导致编译失败。
扩展知识：Runnable可以标记为“Can be invoked concurrently”（可重入）。但必须满足：无全局非常量数据、不返回静态数据地址、只操作调用者提供的数据、不调用非可重入函数。这是高安全汽车软件的关键要求。
第二章：数据类型与数据映射——从物理值到代码的桥梁
2.1 AUTOSAR的三层数据类型体系
AUTOSAR 定义了三个抽象层次：
- 应用数据类型（Application Data Type）
：描述物理意义，比如“温度，范围-50~150°C，分辨率0.5°C”。它包含单位、计算方法（Compu Method）、数据约束等。 - 实现数据类型（Implementation Data Type）
：贴近代码，比如 sint16、uint8。它包含基类型引用、符号名等。 - 基类型（Base Type）
：平台相关的底层描述，如“16位有符号整数，Motorola字节序，native declaration为 signed short”。
小白理解：应用层关心“多少度”，实现层关心“用几个字节的整数表示”，基类型关心“这个整数在内存里怎么存”。
2.2 计算方法（Compu Method）——物理值与内部值的转换
在例子中，温度物理值-50~150°C，分辨率0.5°C，需要覆盖401个值，8位整数不够，所以选用sint16。转换公式：物理值×2 + 0 = 内部值。因此内部范围-100~300。在Developer中创建线性计算方法（Linear），填写因子2、偏移0，并设置物理约束[-50,150]。这样，当你给端口初始化值20°C时，RTE会存储内部值40，读取时自动转换回来。
面试常见：给你一个物理范围，让你选实现数据类型并计算转换因子。掌握这个，轻松应对。
2.3 数据类型映射集（Data Type Mapping Set）
应用数据类型不能直接用于代码生成，必须映射到实现数据类型。创建一个类型映射集，在其中添加映射对：My_TemperatureType → sint16。然后，每个使用了该应用数据类型的SWC，必须在属性中引用这个映射集，否则生成时会报“missing data type mapping”错误。
注意：同一个应用数据类型可以映射到不同的实现数据类型，通过不同的映射集实现。例如，一个项目映射到sint16，另一个项目映射到float32，互不干扰。
2.4 复合数据类型：Record与Array
如果数据是一个结构体（如温度+速度），需要创建Record应用数据类型，包含两个元素：温度类型和速度类型。对应地，创建Record实现数据类型，元素分别为sint16和uint16。然后在映射集中将两个Record类型映射起来。Developer会检查兼容性：只有当Record结构完全匹配（元素数量、类型顺序一致）时，才会出现在可选的映射列表中。
2.5 枚举的两种建模方式
- 应用层枚举
：创建Value应用数据类型，关联一个Text Table计算方法，定义文本如 Text_00对应0，Text_01对应1等。映射到uint8。生成的代码中会定义宏Text_00 (0U)。 - 实现层枚举
：直接创建Type Reference实现数据类型，引用 uint8，并关联Text Table计算方法。此时数据元素直接使用实现类型，无需映射。
实用技巧：如果多个枚举有相同的文本名（如两个不同的枚举都有OFF），会产生宏重定义。解决方法是使用包含数据类型集（Included Data Type Set）并设置字面前缀，生成带前缀的宏。
第三章：团队协作与配置管理——产品线开发的实战技能
3.1 为什么不能把DaVinci项目放共享盘？
将项目文件夹放在共享盘多人同时编辑会导致竞态条件和数据损坏。正确做法是每人有自己的工作副本，通过配置管理（CM）系统（如SVN、Git）管理，并使用DaVinci内置的模型合并功能。
3.2 Diff与Merge：两路合并 vs 三路合并
- 两路合并
：只有“我的项目”和“对方项目”，所有差异需手动决策。 - 三路合并
：有共同祖先（BASE），工具可自动合并无冲突修改，只在冲突时请用户决策。
面试题：当你和同事同时修改了同一个SWC的端口，如何合并？答：如果你们基于同一个基线分支，使用三路合并，工具会自动合并不同端口的修改；如果修改了同一个端口，则提示冲突，人工决策。
3.3 对象识别：UUID vs AUTOSAR路径
合并时，工具需要判断“两个文件中的同一个对象”。两种方式：
- AUTOSAR路径
：如 /Pkg/SWC1，改名或移动包会被视为不同对象。 - UUID
：全局唯一标识符，改名不影响识别。
注意：如果两个分支独立创建了同名但不同UUID的对象，应该禁用UUID识别，改用路径识别。
3.4 平台功能（Platform Function）与选择性合并
产品线开发中，平台团队维护通用功能（F1、F2、F3），OEM项目团队在此基础上增加专用功能（F4、F5）。当平台升级时，OEM项目希望只合并平台功能的更新，而不影响自己写的专用功能。
平台功能就是逻辑分区：你可以显式地将SWC类型或BSW配置参数分配给某个功能（如“诊断”），工具会通过隐式分配自动关联相关对象（如RTE映射、NvM块、OS Alarm）。然后在项目合并时，选择只合并属于特定平台功能的对象。
例如：平台功能F1、F2未在客户项目中被修改，合并时可以直接全量接受；F3被客户项目修改过，则需要逐条审查。这样大大减少了合并差异量，决策更简单。
实用建议：平台功能数量建议2~20个。不要手动在不同项目中重复创建同名功能（UUID会不同，导致警告），而是通过合并自动导入。
3.5 差异分析器（DaVinci Difference Viewer）
除了在工具内合并，一个独立的命令行工具DVDiffSys和可视化工具DVDiffView，用于比较两个ARXML文件或两个DPA项目。它支持：
按短名或UUID识别元素。 过滤相等元素，只显示差异，加快速度。 忽略指定的XML元素（如时间戳、作者信息）。 生成 .dvdiff结果文件，可保存和复用。
面试应用：当客户发来一版新的SWC描述文件，你想快速知道与上一版相比改了哪些端口，可以用Difference Viewer生成报告，逐项评审。
3.6 数据导入的两种模式：Keep vs Overwrite
在团队协作中，OEM会发布SWC更新，TIER1需要导入。Developer提供了导入模式：
- Keep
：保留工作区中已有的对象不变。 - Overwrite
：用导入文件中的对象覆盖。
为了自动化，可以在对象的Admin Data中设置ImportModePreset特殊数据组，值为“Keep”或“Overwrite”。推荐：用户自己创建的对象设为Keep，从外部导入的对象设为Overwrite。这样再次导入时，工具会自动更新导入的部分，而不动用户自己的修改。
还有一个特殊导入功能“Update Diagnostic Configuration”，专门用于更新诊断相关的SWC内容，它会智能地合并Runnable的触发器和端口访问，而保留你写的代码符号。
结尾
今天我们走完了从单个SWC设计、数据类型映射到团队协作与配置管理的完整路径。掌握它们，你不仅能独立完成AUTOSAR组件开发，更能理解产品线开发中的合并策略、平台功能设计、差异分析等高级技能。这些正是面试中考察“项目经验”和“架构思维”的高频考点。
