胸墙高大模板方案意向

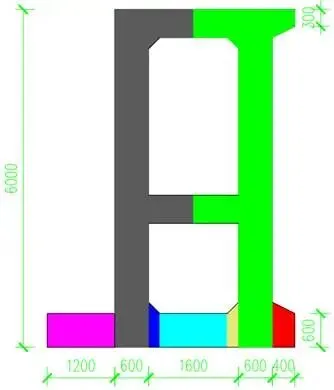

遇到一截面如下图的节制闸胸墙高大模板方案计算，可以按下图的颜色进行分区荷载计算，其中绿色部分计算到4.58m2*25/0.6=192.833kN/m2，考虑混凝土湿重、构件自重外，还有活荷载的作业人员荷载2.5kN/m2和水平模板振捣荷载2.0kN/m2。

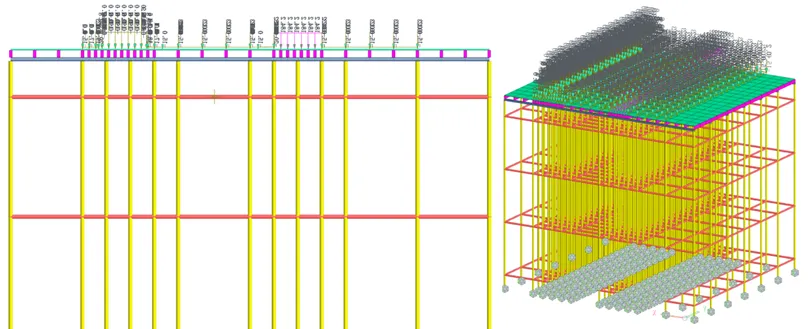

原计算方案是将上述日字型胸墙在竖向切开，分2次浇筑。意向使用标准型盘扣支撑架与普通的15mm黑木模+48*2.5mm双扣件式钢管+38*88mm木方，用midas试算了模架大概情况如下，局部荷载较大处要做成300*300mm盘扣脚手架集中区域。

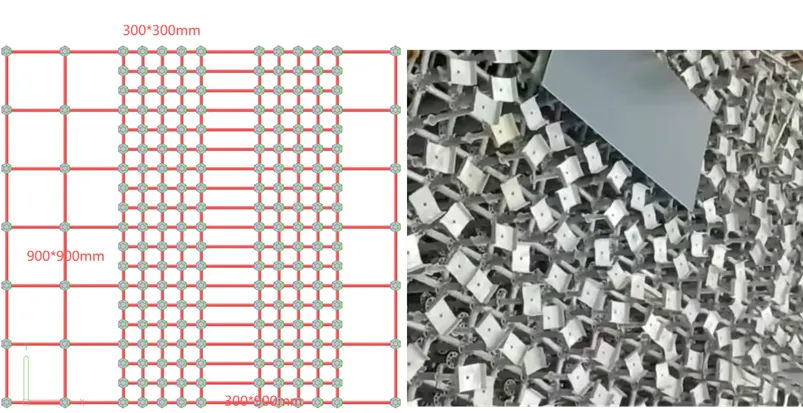

类似下图的情况，下左图为300*300mm盘扣支撑架纸上画画的情况，右图是实际300*300mm盘扣的密集程度。

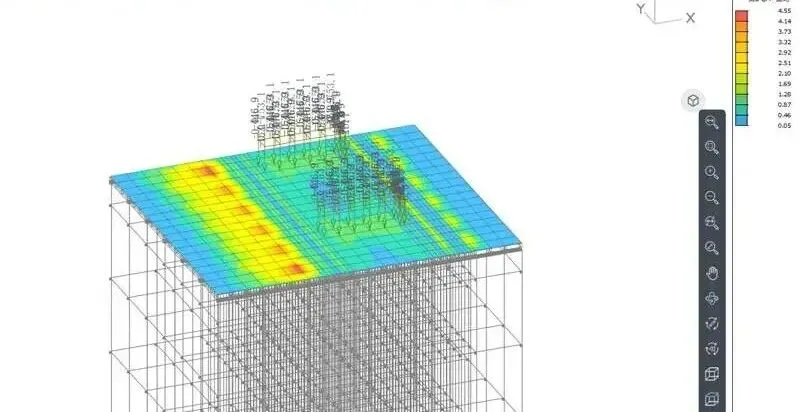

计算结果是能吼得住的，以下是木模板的计算结果，应力4.55N/mm2，还有优化的空间。

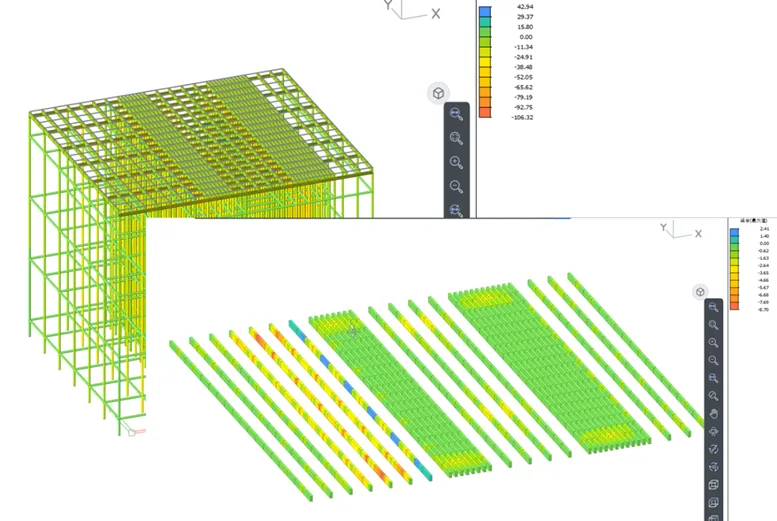

各杆件包括木方的正剪应力都满足规范要求，钢管最大应力在106 N/mm2，出现在双钢管肋梁上，38*88mm方木次梁最大应力为8.7 N/mm2，也还有进一步优化空间，可以作为方案试算的第一步。

内模可以按类似箱梁内模计算，看看能不能进行整体建模计算，验证下模架的整体稳定性是否能满足要求。施工方案有很强的个人意愿在里面，个人倾向于一次性浇筑，减少水工结构施工缝的产生。
