防盗报警系统方案
1.1 设计说明
防盗报警系统主要由前端的门窗磁开关、双鉴探测器、紧急报警按钮等报警探测器、现场的报警信号接入模块、中心的控制主机键盘及多媒体工作站等设备构成。
采用报警信号与摄像机进行联动，构成点面结合的立体综合防护；系统能按时间、区域、部位任意设防或撤防，能实时显示报警部位和有关报警资料并记录，同时按约定启动相应的联动控制；系统具有防拆及防破坏功能，能够检测运行状态故障；系统与闭路电视监控系统联动，所有的控制集中在中心控制室管理，同时可以设置分控中心以便于区域管理。
防盗报警系统主要采用美国Honeywell公司（Vista系列）防盗报警产品,该系列防盗报警设备具有优良的品质及性能价格比。
防盗报警主机具有扩展功能，单台主机的防区数量为128（Vista－120）或250（Vista－250）个，为将来系统扩充预留了空间。
主要目标：
l 通过在重要的室内设置各类探测器，构成了一套多层次全方位的安全防盗报警系统。只要有人非法闯入，即会触发报警信息。一方面，系统会自动把报警信号传送至控制中心，值班人员可通过报警键盘和电子地图的显示确定报警定位；而另一方面，也可以通过声光报警的形式提醒值班人员的注意。
l 控制中心报警控制器，可通过键盘进行编程，可设置布、撤防密码，可显示报警方位，根据需要对不同的防区可以设置成群旁路、单旁路以及进入或退出延时等功能。
l 系统具有防破坏功能，在报警线路被切断、报警探头被破坏等情况下均能报警。
l 发生警情时，系统能自动启动现场摄像机，将报警地点图像显示在监视器上，并在多媒体电管理计算机上自动弹出报警电子地图，同时启动硬盘录像主机进行记录。
1.2 系统架构

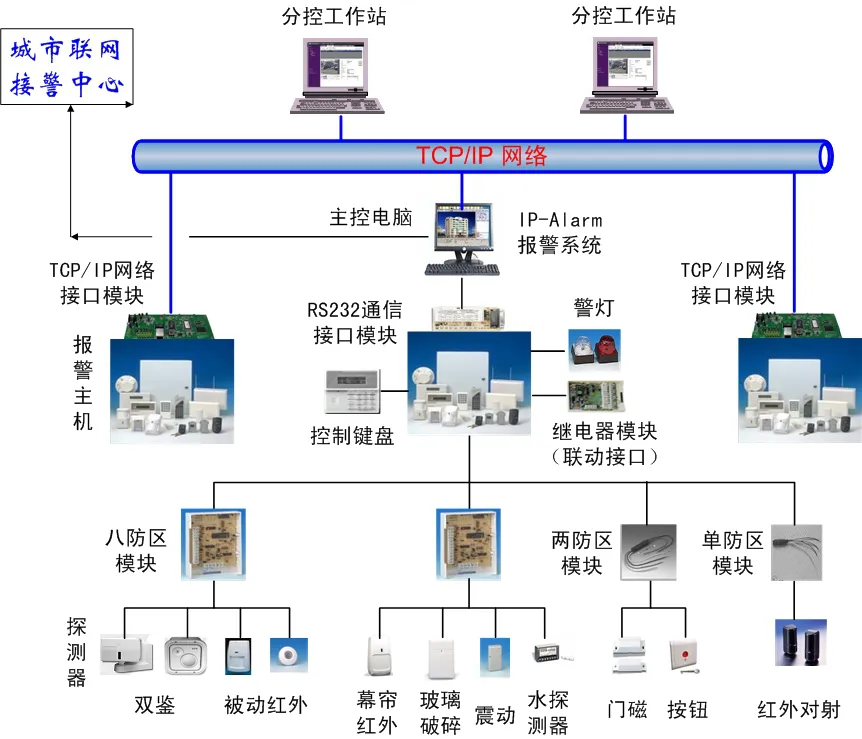

A．对于建筑内部或一定范围内的建筑群，可以采用总线制报警方式，实现建筑内部的集中报警管理需要，支持向当地110报警联网功能。
防盗报警系统建立一套以有线报警为主，并结合TCP/IP网络传输协议、多媒体控制技术、远程控制等多种技术，多层次全方位的安全防盗报警系统。
同时，为了更加完善防盗报警系统的功能及防范的多层面，系统设计还可以与安防系统其他子系统（视频监控系统、门禁控制系统等）进行集成，使得系统更加完善。
由系统图可看出防盗报警系统主要由前端探测器/继电器、报警控制中心系统以及系统通讯路由3个部分组成。负责内外各个点、线、面和区域的侦测任务。

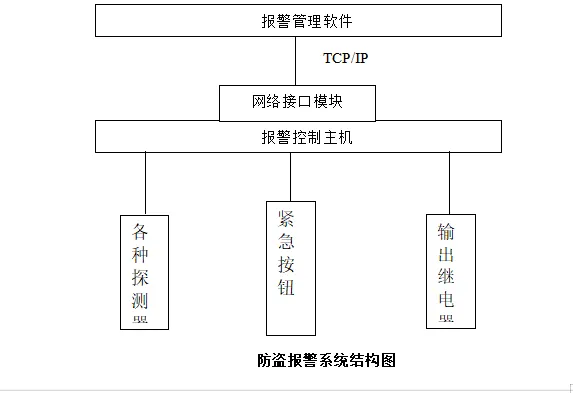

其结构如下图所示：
底层是各种探测器及输出继电器组成，它们一方面负责探测人员的非法入侵，同时向报警控制主机发出报警信号；另一方面，还可以通过报警主机的继电器联动功能，控制灯光的开关和其他各种设备等。
报警控制中心由报警控制主机及报警管理软件组成。发生异常情况时发出声光报警，同时联动视频监控系统、楼宇自动化系统及门禁系统，以实现现场的灯光控制及视频保存记录。
报警控制主机与报警管理软件之间主要是通过TCP/IP的通讯方式进行控制指令的下行与报警状态信息的上传。
1.3 前端设备
1.3.1 探测器选型
各类报警探测器应能具有如下功能：
l 入侵探测器应具有防拆保护、防破坏保护。当入侵探测器受到破坏，拆开外壳或信号传输线路短路以及并接其它负载时，探测器应能发出报警信号。
l 入侵探测器应有抗外界干扰的能力，探测器对与射束轴线成150或更大一点的任何外界光源的辆射干扰信号，应不产生误报和漏报。
l 探测器应能满足防范区域的要求。
l 探测器应能满足探测信号种类的要求。
l 探测器应有承受常温气流和电磁场的干扰，不产生误报。
1.3.2 系统布点表
根据以上原则及实际需求，本次设计的监控点分布如下：详见图纸
1.3.3 报警信号模块
1.4 中心设备
根据对建筑平面图的分析和对于点位设置的要求，结合点数表统计对于本系统进行了相应的控制中心设计。
防盗报警系统的控制中心设置在安保管理中心，在控制中心设置报警管理主机，管理计算机上配置功能强大的报警管理软件IP-ALARM，对于整个防盗报警系统进行日常管理和警请发生时的实时快速处理。
单台报警主机的防区数量为128或250个，故配置报警主机××台，管理软件IP-ALARM 1套及管理工作站1台。
防盗报警系统方案设计中选择了具备远距离传输方便快速可靠、双向通讯传输的TCP/IP传输方式进行通讯路由，即在报警控制主机VISTA上增配附件IP 2000网络接口模块，以实现其通过LAN/WAN进行报警信息上传和控制数据下行的通讯要求。
1.5 系统功能
可手动或预先编程设置防区撤/布防时间，系统布防时间内一旦发生非法侵入，则主机发出报警声，电脑会自动弹出该层平面图；同时指示出报警地点；同时，启动相应外部设备，如电视监控系统作出相应动作，楼宇自控系统打开指定区域灯光。
采用总线制，防区扩展板至前端采用二线制。
可划分任意多个分区，对整个系统进行分区管理。
配置打印机用于即时打印报警记录。
系统功能：
1．布防与撤防
在正常工作时，工作及各类人员频繁出入探测器区域，整个系统处于撤防状态，报警控制器即使接到探测器发来的报警信号也不会发出报警。下班后，处于布防状态，如果有探测器的报警信号进来，就立即报警。系统可由保安人员手动布撤防，也可以通过定义时间窗，定时对系统进行自动布、撤防。同时由于在本技术方案中采取了TCP/IP双向数据传输技术，因此，保安人员既可以在现场采用键盘的方式布撤防，也可以在控制中心通过管理软件进行远程的布撤防工作。
2．布防后的延时
如果布防时，操作人员尚未退出探测区域，报警控制器能够自动延时一段时间，等操作人员离开后布防才生效，这是报警控制器的外出布防延时功能。
3．防破坏
如果有人对线路和设备进行破坏，线路发生短路或断路、非法撬开情况时，报警控制器会发出报警，并能显示线路故障信息；任何一种情况发生，都会引起控制器报警。
4．报警联网功能
系统具有通信联网功能，区域的报警信息送到控制中心，由控制中心的计算机来进行资料分析处理，并通过网络实现资源的共享及异地远程控制等多方面的功能，大大提高系统的自动化程度。
1.6 报警主机系统性能参数
1.6.1 VISTA－120/250总线制大型控制主机
VISTA-120/250是一款先进的多功能控制主机，每台报警主机包含9个基本接线防区，使用有线、总线及无线防区，可扩充多至128/250个防区。
可分为8个可独立操作及通讯的子系统；150组使用者密码，划分为7个用户级别；可记录224宗事件以供参考，由键盘显示，也可接打印机输出。来自报警探头的所有报警信号，连入VISTA-120/250报警主机，主控电脑就可监控、显示、 处理这些报警信号，并可控制一路或多路继电器作灯光、录像、警号等控制，实现报警联动功能。
防盗控制主机VISTA-120/250,通过其网络接口模块IP2000联入报警管理主机。主机可以通过密码对任何一个防区进行布防和撤防，并联入110报警网。
控制性能
l 可以划分成8个子系统以及3个公共子系统，相当于有了8台相对独立的主机
l 可选择使用4146布撤防开关锁或无线按钮进行布撤防控制
l 4286电话接口模块（VIP）：可以通过电话进行系统遥控
l 224/1000条事件记录，可通过遥控编程下载或直接从键盘上查看
l 150个7级用户密码
l 可设置出入及周边防区响铃警示
l 留守及快速布防时自动旁路内部失效防区
防区特性
l 9个可编程基础四线制防区，3个键盘紧急按钮，挟持防区
l 防区9可设置响应时间10mS或350mS
l 防区扩展：可扩展到最多128/250 防区，可以使用无线或总线扩展
通讯性能
l 内置拨号器，报警时自动拨号报告
l 可存储2-4个电话号码，报警时自动向110报警中心及或指定的电话、手机、Call机拨号
l 具有RS232串口、TCP/IP网络接口等多种与报警管理主机的通信能力
通信格式
l ADEMCO 3+1/4+1，4+2
l ADEMCO 4+2特快
l Radionics/SESCOA 3+1/4+1，4+2
l ADEMCO CONTACT ID
电气性能
l 辅助电流：750mA，12VDC，过流保护
l 变压器：16.5VAC，25W
l 12VDC 7AH蓄电池备份
输出性能
l 报警输出12VDC/2A
l 支持最多96个继电器输出
时间表控制功能
l 可以实现时间表自动控制功能
1.6.2 报警管理软件（IP-ALARM ）设110指挥中心
1.6.3 网络接口模块（IP2000）
在具体工程项目当中，如果需要考虑到施工布线、工程造价、远程控制等诸多因素，可选择IP2000网络接口的形式进行报警管理主机和多台报警控制主机之间的TCP/IP的网络通讯模式。该模块可以实现双向通信，进行接警和主机控制，每只IP2000可以模拟8个键盘以及1个4100SM串口模块（使用时注意键盘总线上不要添加键盘以外的设备如4204、5881等）。该设备具备下述参数：
性能指标：
l 网络接口：RJ45（10BASE-T）以太网；
l 串行接口：ADEMCO公司的Vista-120主机专用键盘串行接口；
l 支持协议：ARP、TCP、UDP、Vista-120主机专用键盘通信协议；
l 数据率：4.8Kbps(串口)，10Mbps(网络)；
l 工作温度：-10~60℃；
l 电源：12V，150mA；
l 物理尺寸（高×宽×长）：22×71×149mm；
1.6.4 串行接口模块（4100SM）
当系统需要通过RS232串口方式进行其它系统联动时，可选用串行接口模块进行扩展。该模块为单向通信模块，只可以接警，不能控制主机。
性能指标：
l 安装时可通过4100SM使PC和主机相连以下载编程（无需MODEM）
l 为串行打印机打印事件记录提供RS232标准输出
l 供电：12VDC，25mA（可从主机辅助输出供电）
l 25针标准RS232输出接口
l 尺寸：70×102×19mm
1.6.5 可变文字英文键盘（6160）
性能指标：
l 两行32个可变字符显示键盘，可为每一个防区编制描述符
l 内置用户手册
l 用于具有下载功能的主机时，可显示下载信息
l 软按键、具有背光显示及声音提示
l 内置发声器和状态指示灯
l 供电：12VDC，90mA
l 尺寸：156×117×27mm
1.6.6 总线防区输入模块（4193SN）
由于VISTA是总线扩展型的防盗控制主机，因此需要在每个报警前端安装相应的总线防区输入模块，以便于主机识别不同地点的不同防区探测器。
l 对常规探测器进行自学式编址，以连接到总线回路中
l 支持两个回路：1个EOL回路、1个NC回路
l 电流消耗：1mA
l 尺寸：64×13×7 mm
1.6.7 八防区总线扩展模块4208SN
性能指标：
l 可接入8个有线防区。
l 采用自学习模式来识别8个防区。
l 前两个防区可通过DIP开关选择正常模式或快速反应模式。
l 所有的防区均带EOL监控。
l 外壳防拆保护。
l 电流：16mA.
1.6.8 4继电器模块4204
每个4204继电器模块提供四个可编程的C型(SPDT)继电器输出。通过多台4204最多可位VISTA-120大型控制主机提供32路继电器输出。该模块通过与键盘并联的方式接入系统，可谓系统提供联动灯光、警号、扬声器、开门等借口，还可联动CCTV系统的前端摄像机、其他的第三方系统或设备。
性能指标：
l 尺寸：163（W）×108（H）×32（D）mm
l 电流电压：12VDC常规(10-14VDC) (从主机供电)
l 电流：15mA守候状态，加上每个继电器40mA动作电流
l 继电器触点容量：2A,28VDC/AC
l 4204可装于主机箱内及外部，当安装在外部时，4204可有两种防拆保护，其一盒子内的防拆开关；其二是总线的监控，当线路被剪时，主机将发出防拆警告。
1.6.9 增强型总线延伸模块（4297）
性能指标：
l 若所需总线回路长度超过最大允许长度（1220m），就需要一个4297接到第一个回路末端以延伸回路
l 若总线回路电流消耗超过128mA，则用4297可提供额外128mA的电流连到总线回路。
l 连接到总线回路，用辅助电源对模块宫殿。
l 可选择延伸回路是否和输入回路隔离，默认的是采用隔离方式，只有主机提供短路指示时才可以选用非隔离方式。
1.7 前端探测器性能参数
以下列举常用的探测器，其他要求的探测器请参考产品手册。
1.7.1 双鉴探测器（DT7225）
防误报性能好。除了适用于普通场合外，还适用于仓库、密室等温度异常的特殊场合，无报免疫性高。
独特性能：
l 具有极佳的抗误报及捕获能力
l 内置温度补偿及微波抗干扰功能，适应在多种冷热环境使用
l K-波段微波探测技术能进一步抑制误报，并使探测器灵敏度提高
l ABS外壳坚固耐用，防震功能极佳
技术参数：
l 探测范围: 7.6mx9m
l 电源要求: 25mA /7.5-16VDC(UL: 8.9-14.5 VDC)
l 灵敏度: 探测视区内正常步速2-4步
l 微波频率: 24.125GHz
l 防拆开关: （NC）50mA，24VDC
l 报警继电器: 励磁A型 500mA， 30 VDC
l 工作温度： -25°~ 65°，
l 相对湿度：5% - 95%（无冷凝）
l 抗辐射干扰: 30V/m，10MHz - 1000MHz
l 抗白光干扰: 8,000Lux
l 外型尺寸: 119×71×42mm
l 认证: UL，ULC，IC，FCC，CE
1.7.2 双鉴探测器（DT7435）
具有防宠物功能的双鉴探测器，防误报性能更高，适用于高档住宅、写字楼等。
独特性能：
l 能防止45kg重的动物引起的误报
l 内置微处理器，对输入的红外和微波信号进行分析及处理。
l 采用K波段微波技术及特制赋形天线，能更好的捕获信号及防止误报。
l 灵敏度均一的光学系统，解决了被探测主体近大远小的误差。
l 真实的温度补偿。
l 自适应微波系统，避免因电扇等动作引起的误报。
l 带有下望窗功能。
l 双处理器设计，提高了探测器信号处理能力
l 加电/定时自检保证了探测器的正常工作
l 可根据环境进行灵敏度等的调节
技术参数：
l 探测范围：11×11米
l 电源要求：25mA/12VDC（7.5~16VDC）
l 灵敏度：探测范围内正常步速2~4步
l 微波频率：24.125GHz
l 防拆：（NC）50mA，24VDC
l 报警继电器：A型继电器，500mA，30VDC
l 工作温度：-10℃ ~55℃
l 相对湿度：5% ~ 95%（无冷凝）
l 抗辐射干扰：30V/m，10MHz ~ 1000MHz
l 抗白光干扰：6500Lux
l 外形尺寸：119×71×42mm
l 认证：UL、ULC、IC、FCC、CE，CCC
1.7.3 工、商业级双鉴探测器（DT900/DT906）
适用于机场、大堂、大型仓储、商场等场所。
独特性能：
l 内置微处理器的双鉴/防遮挡探测器
l 特制赋形天线提高灵敏度，降低误报
l 红外/微波及带主动红外的防遮挡功能三技术合一
l 防遮挡功能可大大增强系统的安全性及防破坏能力
l 长距离反射光学镜头，可保证探测器在长距离的情况下依然保持良好的探测性能。
l 全密封的防虫设计
技术参数：
l 探测范围：DT900，15×12米，27×21米DT906，37×3米，61×5米
l 电源要求：35mA/12VDC（10~15VDC）
l 灵敏度：探测范围内正常步速2~4步
l 微波频率：10.525GHz
l 防拆：（NC）25mA，30VDC，防墙拆或盒盖被拆
l 报警继电器：C型继电器，125mA，25VDC，22欧保护电阻
l 工作温度：-15℃ ~49℃
l 相对湿度：5% ~ 95%（无冷凝）
l 抗辐射干扰：30V/m，10MHz ~ 1000MHz
l 抗白光干扰：6500Lux
l 可选安装高度：2. ~3.6mm
l 外形尺寸：200×170×150mm
l 认证：UL、ULC、IC、FCC、CE，CCC
1.7.4 智能型吸顶式双鉴探测器（DT6360STC）
适用于无法墙装在对面式玻璃幕墙或中间有遮挡（如图书馆、货架等）的场合。同时，嵌入式安装更加美观、隐蔽。
独特性能：
l 红外/微波双技术。
l 特制赋形天线提高灵敏度，降低误报。
l 内置微处理器。
l 微波探测范围可调。
l 双元PIR元件。
l INFORMER（比例监控电路）
l 全功能自检
l 外壳及天花防拆开关
l 自动温度补偿
l 抗辐射干扰
l 嵌入式安装，美观大方，
技术参数：
l 探测范围：15米（直径）
l 电源要求：40mA/12VDC（10~12.9VDC）
l 灵敏度：探测范围内正常步速2~4步
l 微波频率：10.525GHz
l 防拆：（NC）25mA，30VDC
l 报警继电器：C型继电器，125mA，25VDC
l 工作温度：0℃ ~49℃
l 相对湿度：5% ~ 95%（无冷凝）
l 抗辐射干扰：30V/m，10MHz ~ 1000MHz
l 抗白光干扰：6500Lux
l 可选安装高度：2.4~4.8mm
l 外形尺寸：119×71×42mm
l 重量：397g
l 认证：UL、ULC、IC、FCC、CE，CCC
【征稿】“建筑智能化生态圈”公众号征稿啦，福利多多！你来投稿我来推广。
2、获取方式
素材包由小二哥个人完成整理、收集过程繁琐枯燥，整理不易希望大家点一点文末在看然后分享到朋友圈是对小二哥最大的肯定。朋友圈看到您分享的资料会感激您的。
| 下载步骤 |

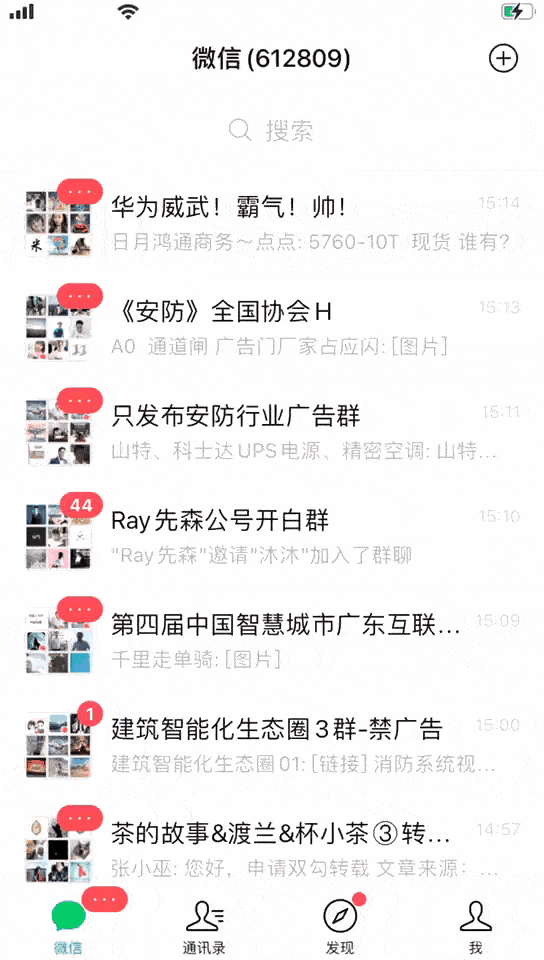

| ① 长按文末二维码“识别”，或关注、建筑智能化生态圈公众号。 ② 在公众号对话框输入：【方案获取】即可获得资料下载链接。 ③回复关键字是在关注公众号后菜单栏回复，不是在本文章底部留言。 如果不会请看下面演示图 |
