西门子S7-1200使用博图软件如何仿真项目

有人问了，博图软件如何仿真。首先安装博图软件的时候随博图一起安装的仿真软件SIMATIC S7-PLCSIM要有。我这里使用博图V17为例。下图第二个就是仿真软件，可以虚拟CPU、支持变量监控、强制、SIM表，不支持运动控制、高级通信、冗余，新手够用了。

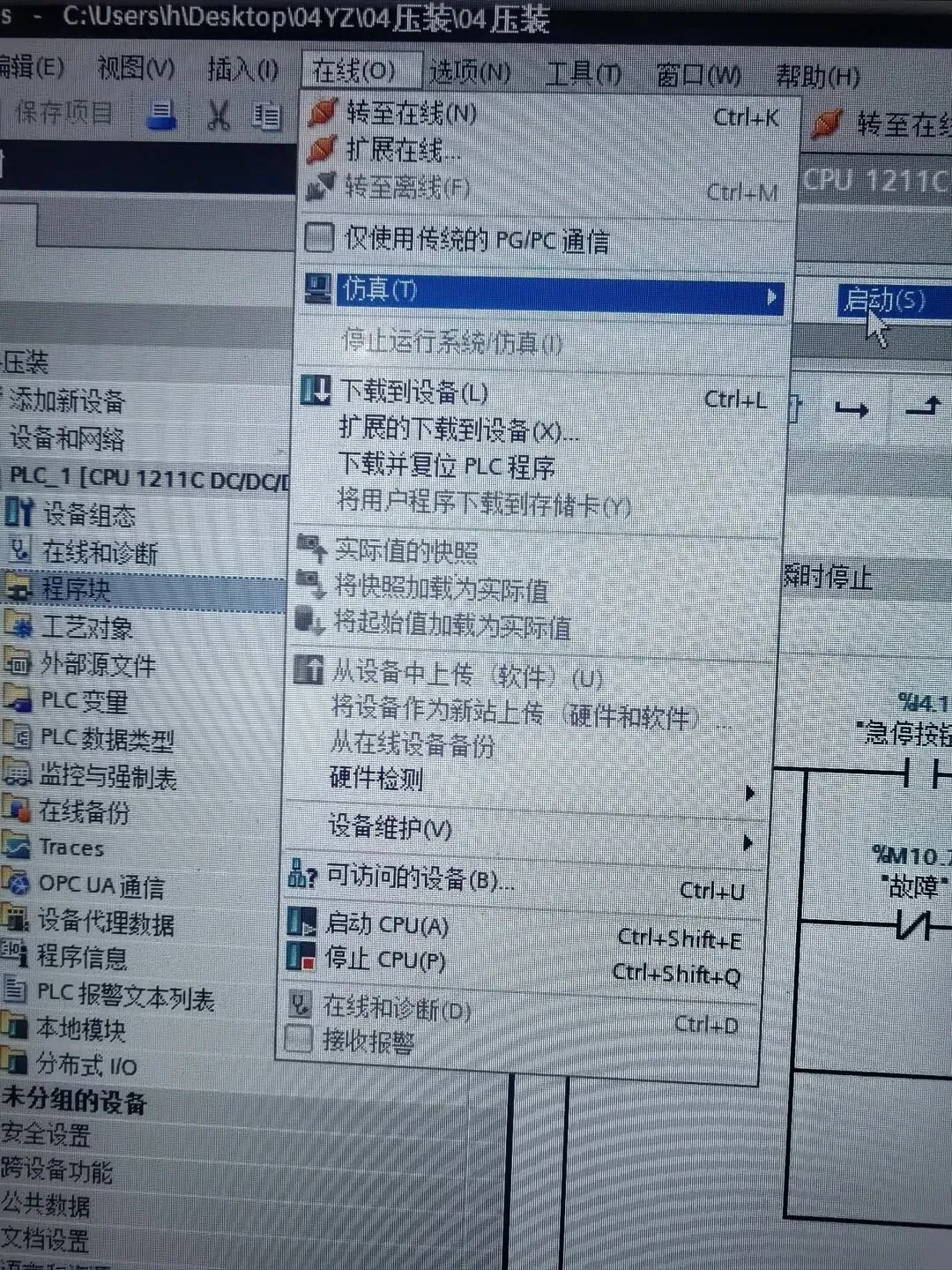

一、打开项目视图，进入程序块页面，在线→仿真→启动，然后就是弹出的框框确定再确定。

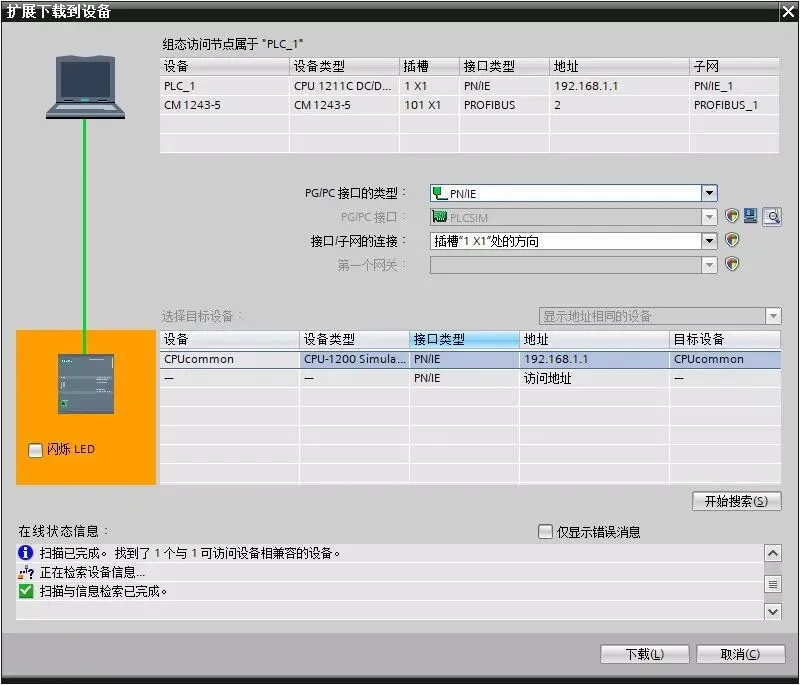

弹出下载窗口，选择正确的通讯接口类型，PN是以太网→点击开始搜索→选定正确设备CPU-1200下载，全部下载，停止cpu。

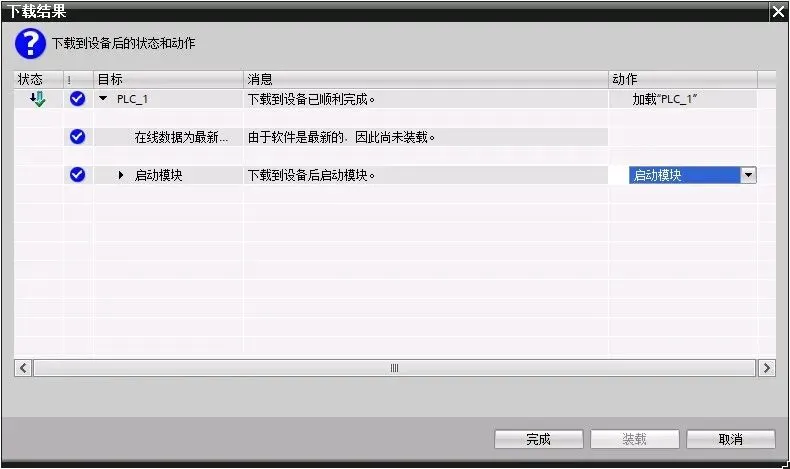

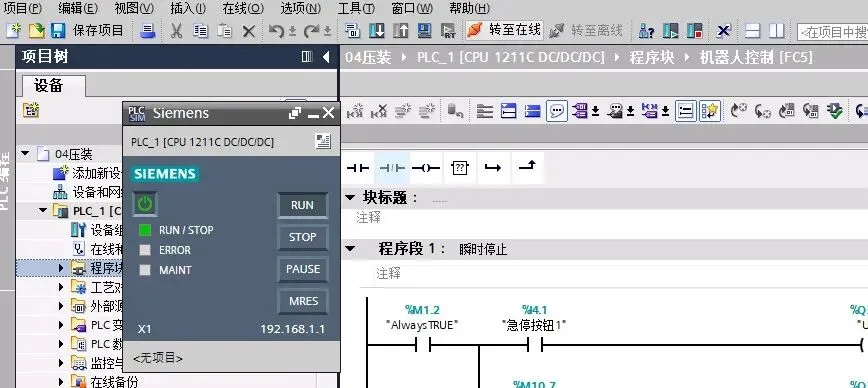

等待下载完成选择，启动模块(启动CPU)即CPU是运行RUN模式，点击完成。

如下图转至在线选项点击，程序在线模式，可以监控程序块了。CPU要RUN运行模式，绿灯，停止模式是监视不了程序运行的。

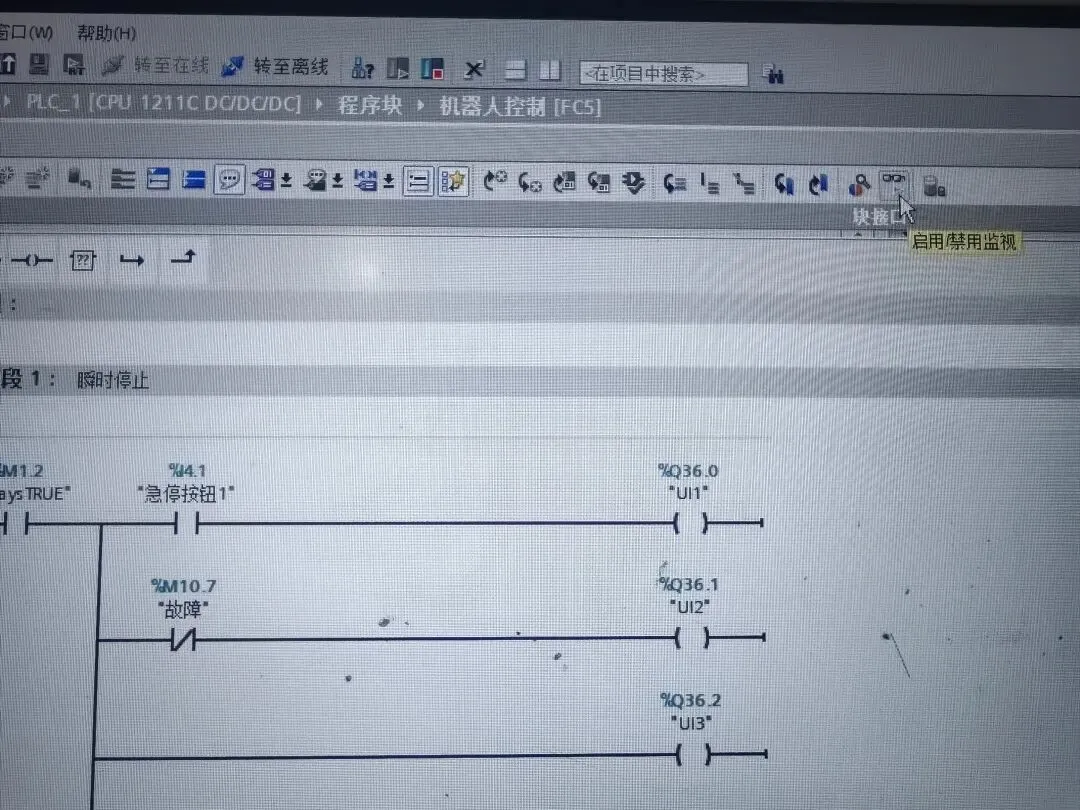

打开程序块，如FC里面，在线模式下，点击启动监视图标，带副眼睛点绿的图标很好找的，然后程序就可以监控了。

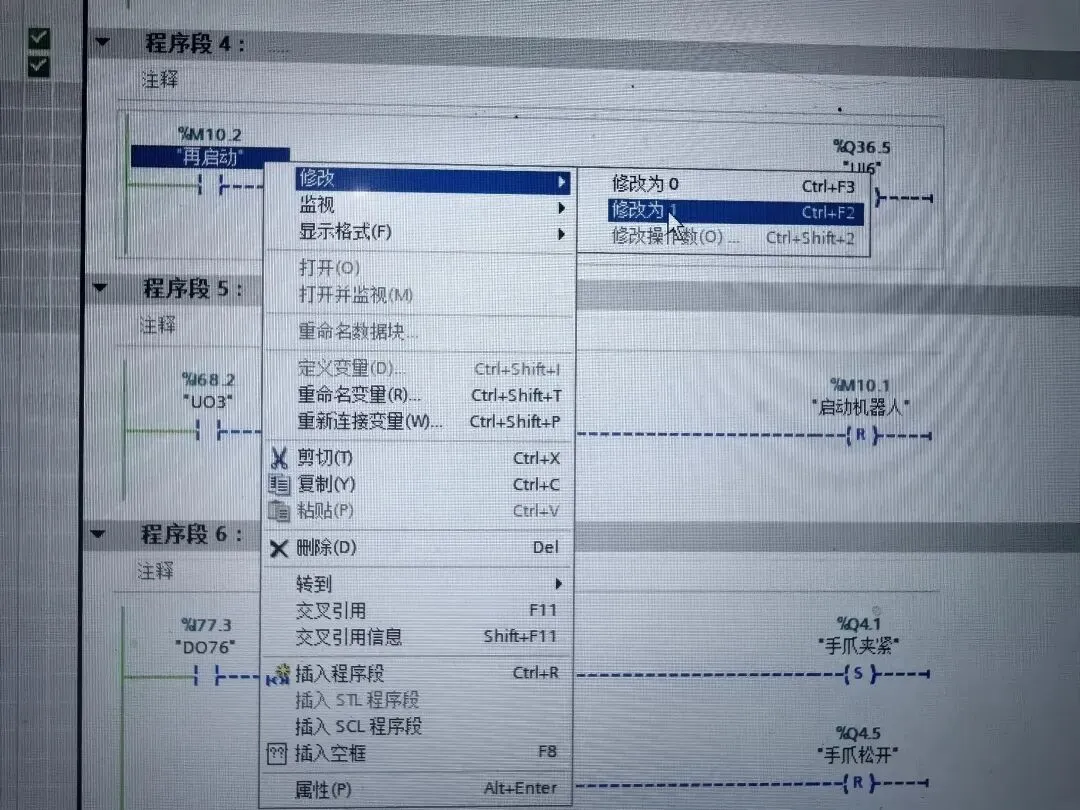

在监控模式下，程序块里面的M地址，或者数据块DB的地址可以右键修改状态0或者1。前提是地址没有被线圈或者置复位写入状态。

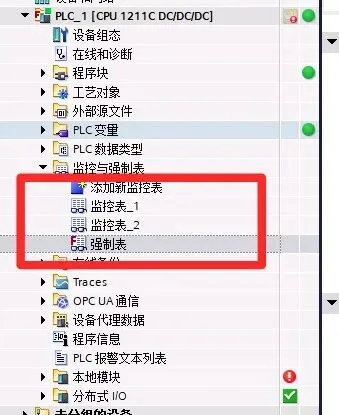

而PLC的I/Q输入输出地址可以在监控和强制表里面监视和修改地址的状态，右键强制状态就可以了。

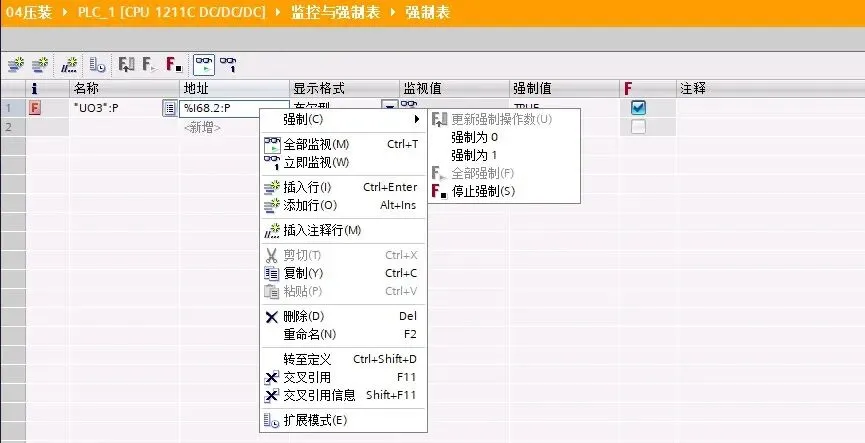

输入需要强制的地址，右键强制为1。

再回来程序里面看这个地址就被强制为1接通了。不想强制的时候，去强制表停止强制就可以了，如果不用仿真软件了直接关掉退出即可。

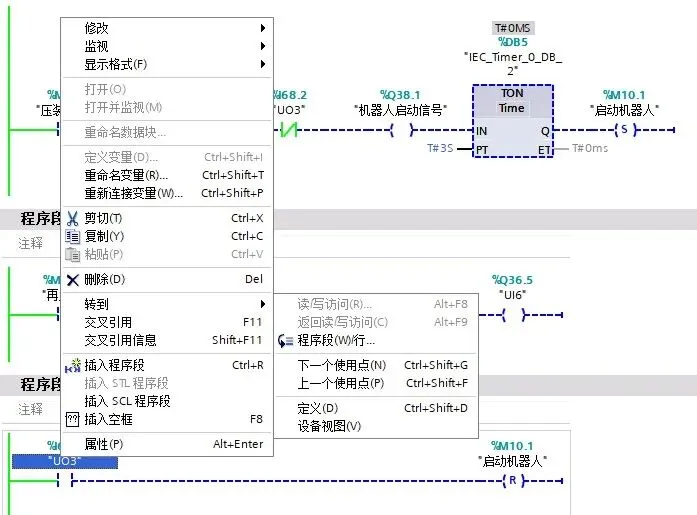

在程序里面，选定一个地址右键弹出选项里，有好多很实用的功能。

1:重命名变量可以直接修改变量名称。重新连接变量，名称不变地址修改。

2:转到，定义会跳转到变量表，变量定义的位置。转到设备视图则会跳转到组态里面硬件模块所对应的地址。

3：交叉引用，显示这个地址在程序里面所有的读写应用位置。在全部块里面有引用了这个地址都会显示出来，好用，找地址在程序里的位置用，平时用得比较多。
