EDA软件AD20入门学习和使用小技巧(六)

EDA软件Altium Designer20很多工程师都在使用，今天继续以Altium Designer(20.0.13)为例分享几个实用的小技巧。

在使用EDA软件绘制异形板时，工程师们会发现复杂的外框EDA软件很难实现。Auto CAD软件在绘制复杂外形方面优势明显，能否使用CAD绘制出外形，再导入进绘图软件呢？答案是肯定的，现在将路径分享如下：

1.使用CAD软件绘制出一个复杂的外形，如下图所示：

本篇主要讲述将CAD图形导入AD20的过程，CAD图形的绘制过程这里不再赘述了。有的工程师自己有CAD功底，可以自行绘制；如果碰到特别复杂的，可以让本部门的结构工程师帮忙绘制。

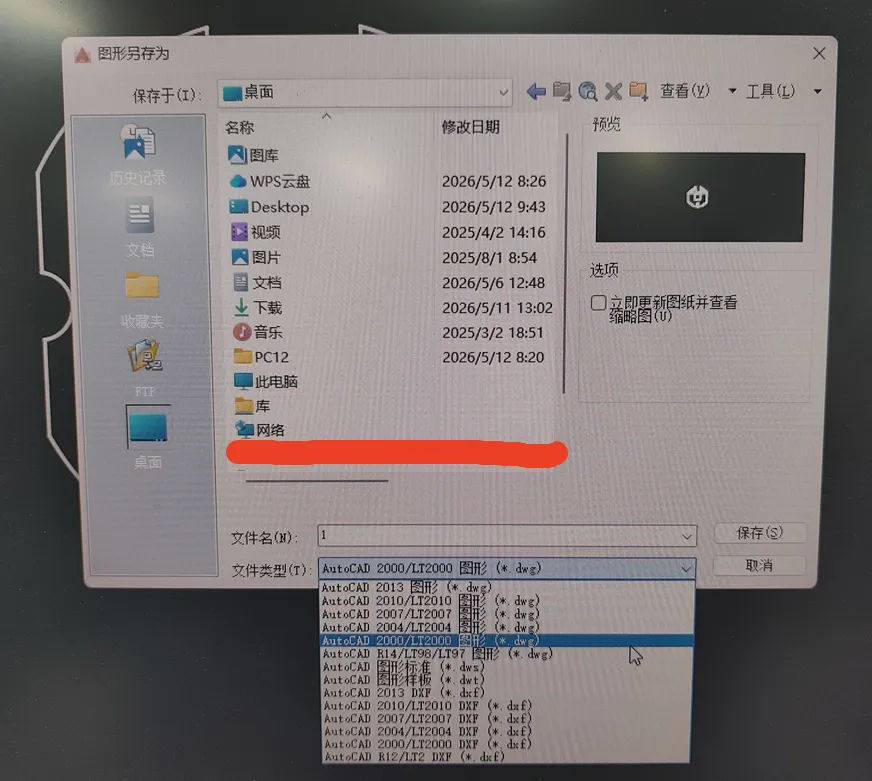

将上述图形命名为1.dwg并保存到桌面上，为方便打开，一般保存为2000年版本，如下图所示：

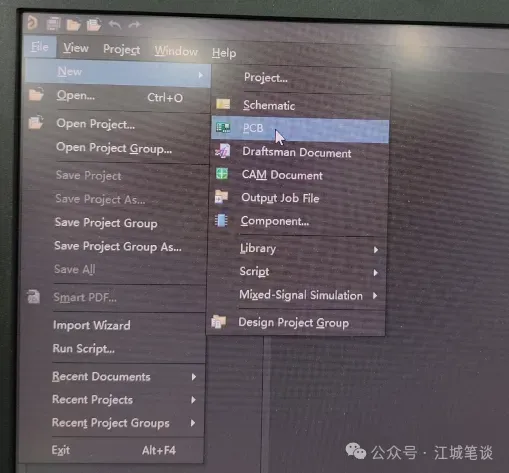

2.路径：File/New/PCB，新建一个PCB文件

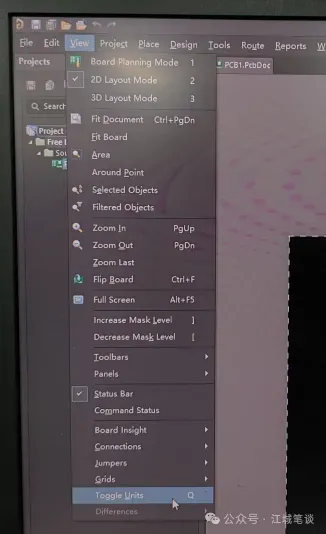

3.路径：View/Toggle Units ，将英制转换为公制

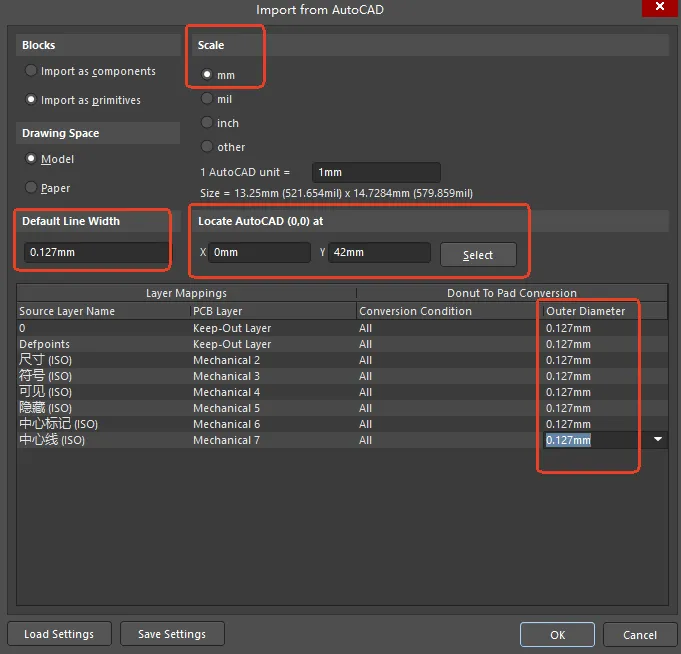

4.路径：File / Import / DXF/DXG，选中桌面上的1.dwg文件，打开Import from AutoCAD对话框，

Scale这里务必选择mm，不然转过来的图形会失真；

默认线宽写0.127mm，也就是5mil；

转过来的图层上的线宽一律写0.127mm；

Locate AutoCAD (0,0) at 这一栏是设置CAD图纸的原点坐标在AD20图纸中的坐标，如果想两个原点重合，可以将默认的42mm改为0mm。注意这里是设置CAD图纸的原点坐标，而不是设置导入进来的CAD框图在AD20图纸中的位置，这从英文字母字面的意思就可以看出来；

Blocks、Drawing Space采用图示中的默认设置。

设置结束左键单击OK按钮，图形就导入成功了。

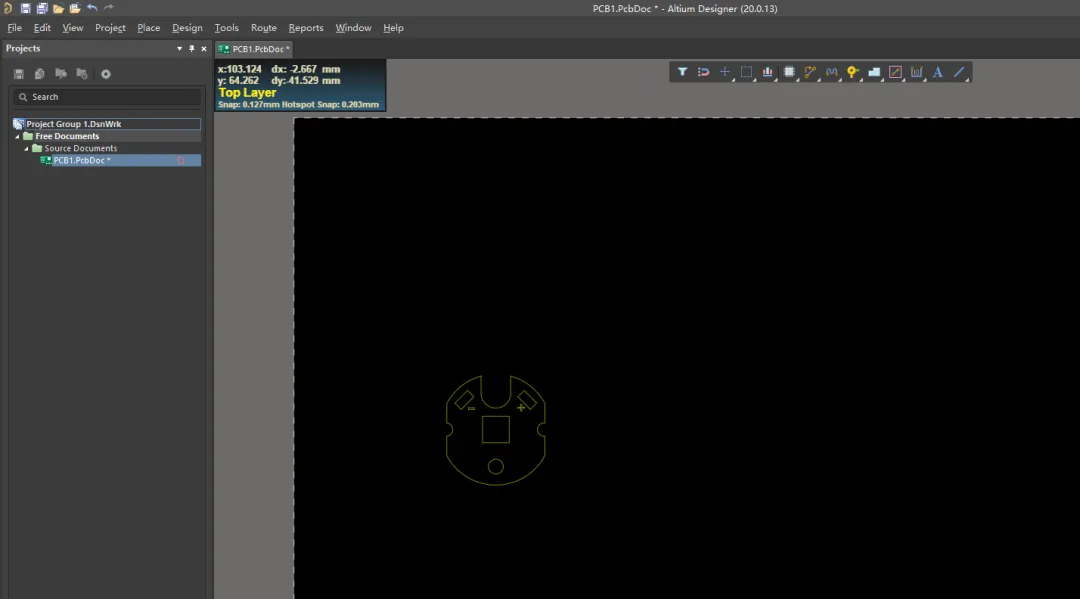

导入过来的图形明显不在Keep-Out Layer层，还需要做一步转换。

5.AD20中将图层切换到Keep-Out Layer层，选中导入的框图，按Ctrl+X做剪切操作，鼠标变为十字时，选择任意一点作为剪切操作的基准点。

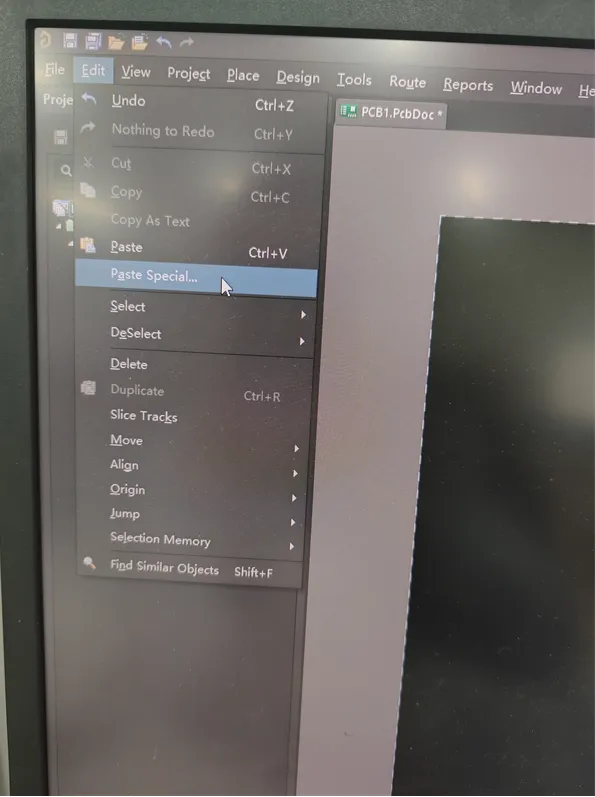

路径：Edit/Paste Special... 打开Paste Special对话框

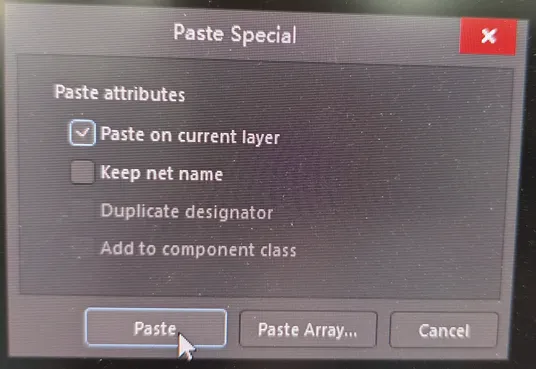

在Paste on current layer前面的复选框勾选上，左键单击Paste结束对话框，界面重新跳到AD20上，鼠标变成十字，在AD20画布上任选一点即可。如下图所示：

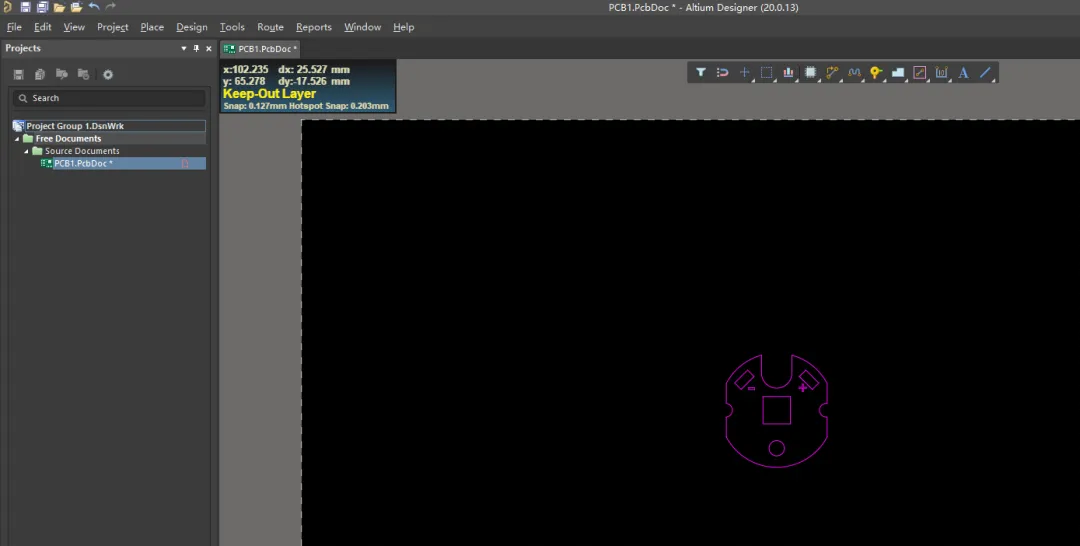

符合要求的外形框图就导入成功了，而且是在Keep-Out Layer层。

导入CAD外形框图的时候，有时候会出现导入的框图在AD20界面上找不到，这是因为CAD上面的图纸距离其原点太远了，有几千甚至1万多毫米，这样导入到AD画布上时，距离AD20的原点非常遥远了。解决的方法是在CAD上把外框图形移动到原点附近的位置，再重新导入就可以了。

如何将CAD上外框图形移动到原点附近，这里也有一个小窍门。在CAD上画一条直线，左键双击该直线，在属性对话框中改动起点和端点的X、Y坐标，如下图所示：

然后将外形框图移动到该直线附近即可。

将CAD上的外框图形导入到绘图软件AD20中，小伙伴学会了吗？如果这篇文章对你有帮助帮忙点个赞或关注，欢迎小伙伴相互分享、转发！你们的鼓励是我写作最大的动力。
