夜雨聆风做电源、适配器或小家电的朋友对整流桥堆（Bridge Rectifier）一定不陌生。而在小电流应用中，DB封装（插件）与DBS封装（贴片）是最常被问到的两种——它们电性几乎一样，区别到底在哪？今天一文说清！
一、什么是DB／DBS桥堆？
整流桥堆内部集成了4只整流二极管，构成单相全波桥式整流电路，将交流电（AC）转换为脉动直流电（DC）。

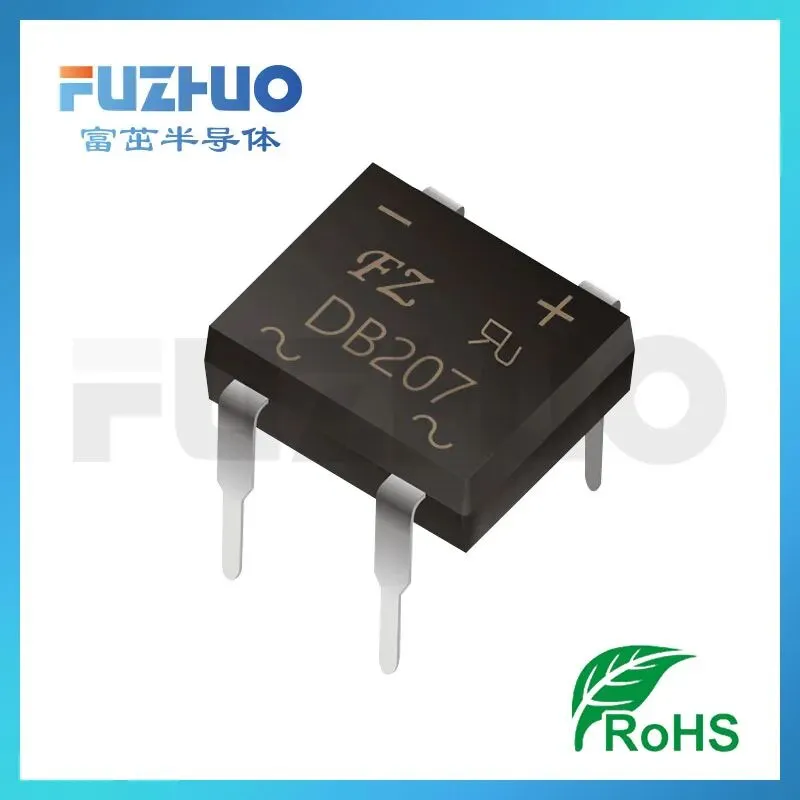

DB系列（如DB107）→ 插件式（Through-Hole）整流桥，黑色矩形塑封+4根直引脚，通常垂直安装于PCB。

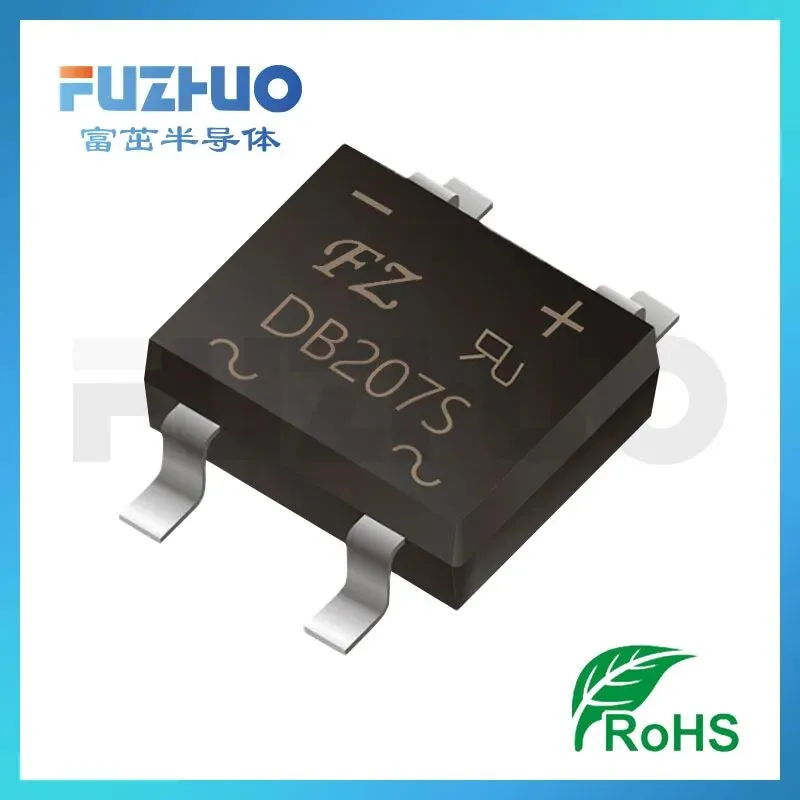

DBS系列（如DB107S）→ 表面贴装式（SMD）整流桥，也叫SOP-4或DB-S封装，海鸥翼（Gull Wing）短引脚，适合回流焊自动化生产。

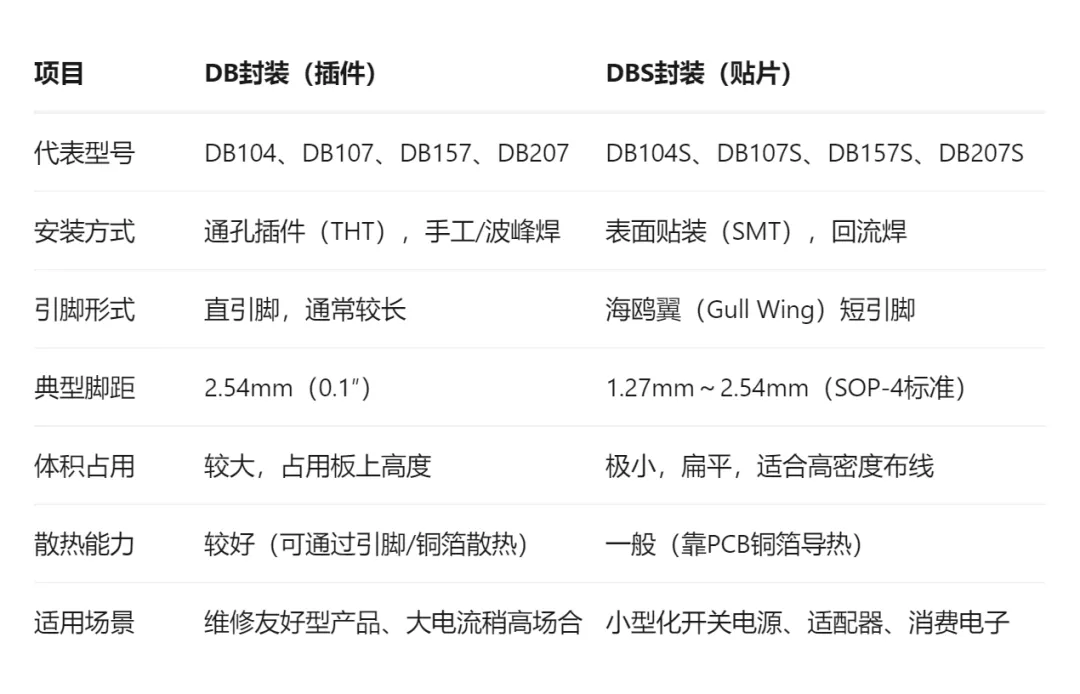

二、DB vs DBS 核心区别对比
三、引脚定义（通用标准）
无论DB还是DBS，引脚排列通常如下（俯视，标记面朝上）：
AC ~ [Pin1] ───┐
├── 桥堆内部 ──→ [Pin2] +VDC（正极输出）
AC ~ [Pin3] ───┘
└──→ [Pin4] -VDC / GND（负极输出）
•Pin 1 / Pin 3 → AC交流输入端（不分极性）
- •
Pin 2 → DC正极（+V）
- •
Pin 4 → DC负极（−V / GND）

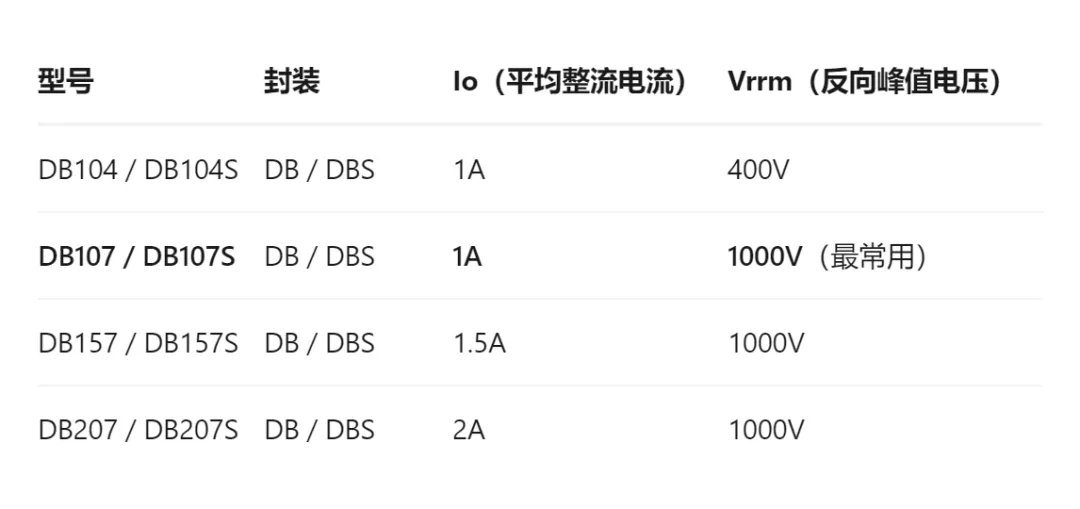

四、常见型号速查
五、选型建议
选用DB插件：样机调试阶段、维修替换频繁、板子空间充裕、需要略好散热
选用DBS贴片：量产消费类（手机/笔记本适配器、小家电）、追求小型化、全SMT产线
若原设计用的是DB107，想改为贴片版本，直接替换为DB107S（DBS封装）即可，电路不需改动（注意确认PCB焊盘尺寸）。
如果你还想了解MBS、MBF、ABS等其他贴片桥堆封装对比，欢迎留言告诉我们。
