国外5大主流焊接工艺仿真软件
什么是焊接工艺仿真？

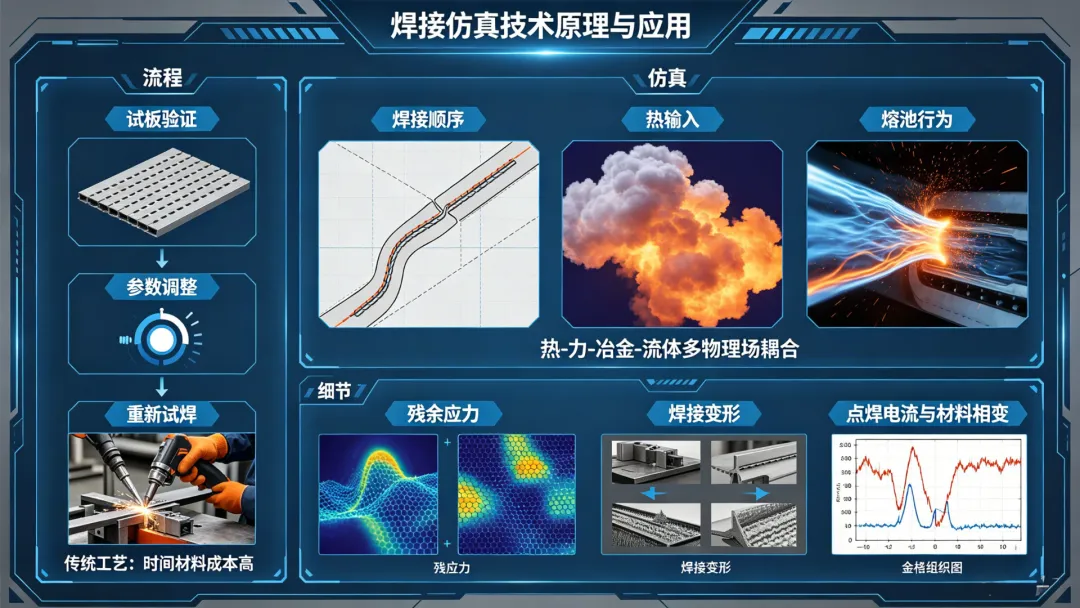

焊接工艺仿真是指利用数值模拟技术，对焊接过程中的温度变化、材料熔化、残余应力及焊接变形等现象进行分析与预测的工程方法。通过在虚拟环境中模拟焊接过程，工程师可以提前评估焊接质量与结构可靠性。该技术广泛应用于汽车、船舶、航空航天、能源装备及钢结构制造等领域，是优化焊接工艺与提升产品质量的重要手段。焊接工艺仿真软件通常支持焊接热源模拟、温度场与应力场分析、焊接变形预测及焊缝质量评估等功能，可对不同焊接工艺和材料参数进行虚拟验证。通过仿真分析，工程师能够优化焊接顺序、工艺参数与夹具方案，减少试焊次数，降低制造成本，并提高焊接结构的一致性与可靠性。搞焊接的工程师应该都懂，为了验证一套焊接工艺，需要反复试板、调整参数、重新试焊，时间和材料成本都不低。
焊接仿真也因此成为CAE里一个特殊的方向。从焊接顺序、热输入，到熔池行为、残余应力、焊接变形，再到点焊电流与材料相变，背后往往涉及热、力、冶金、流体等多种物理场耦合。
也正因为如此，行业里真正成熟的专业焊接工艺仿真软件并不多。有些偏大型结构焊接工艺与变形控制；有些专注激光焊、匙孔与熔池流动；还有一些则长期深耕汽车行业的点焊与电阻焊工艺。
目前，国外主流的焊接工艺仿真软件有Simufact Welding、SYSWELD、FLOW-3D WELD、SORPAS 3D.welding、JWELD等软件。
今天，我们就来看看它们各自的技术路线与核心能力到底有什么区别。

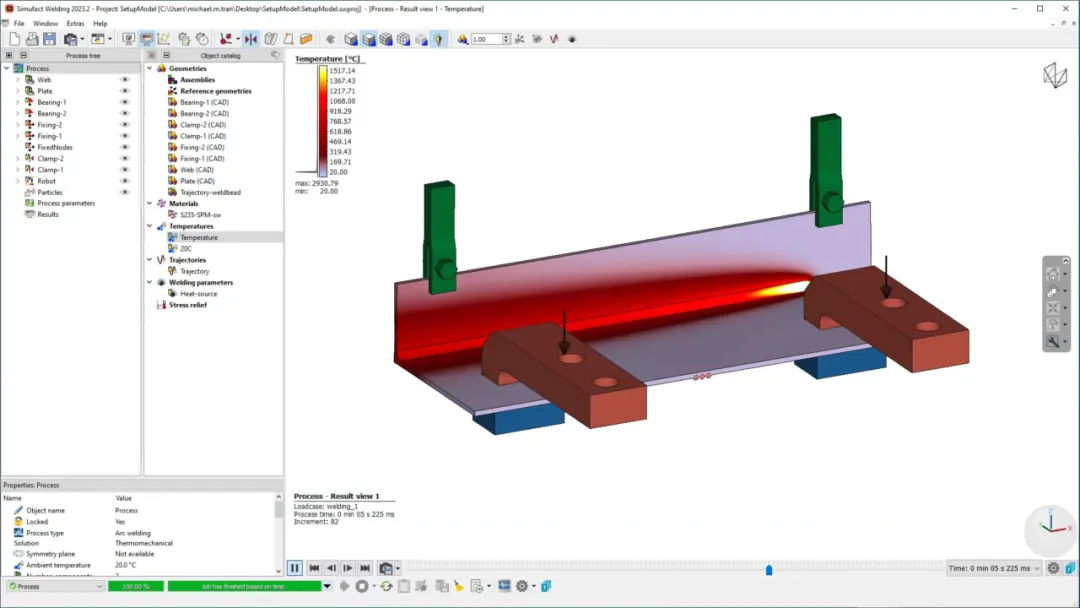

Simufact WeldingSimufact.welding是目前工业界应用非常广泛的专业焊接工艺仿真软件之一。最初由德国Simufact Engineering开发，后进入MSC体系，2019年被海克斯康（Hexagon）收购，2026年，MSC被Cadence收购，Simufact Welding成为Cadence旗下产品。Simufact.welding本身工程化程度高、工艺流程完整，强调“虚拟试焊”的思路，而非单纯的有限元建模。内置了较为完整的焊接工艺模块，涵盖焊接顺序设定、热输入定义、多层多道焊处理以及工装夹具影响分析，用户可以以较低的建模复杂度完成典型焊接工艺评估。在控制大型结构件的焊接变形方面，Simufact Welding表现尤为突出，提供了丰富的夹具、支撑和焊接顺序优化方案，工程师可以快速对比不同工艺路径下的变形趋势，找到最小变形方案。软件内置了大量工程实用的材料库和工艺模板，操作流程贴近车间工程师的思维习惯，在工程机械、船舶、钢结构以及白车身制造中应用较多。其关注重点通常集中在焊接变形控制、残余应力分布以及装配精度评估等工程问题。

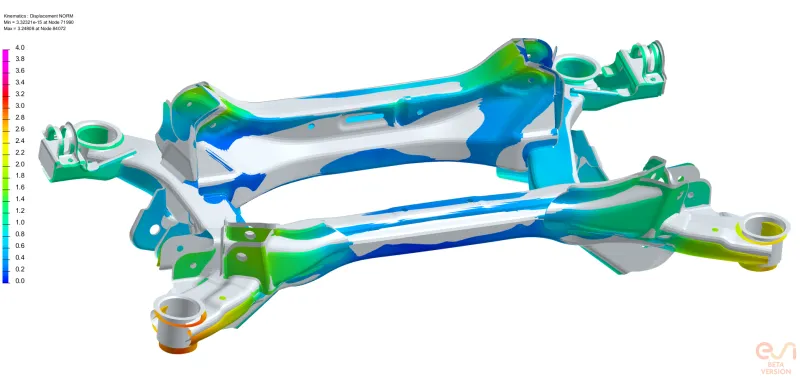

SYSWELD SYSWELD最初源自法国焊接与核工业相关研究体系，后由ESI Group发展并产品化，并于1997年正式纳入ESI工业仿真产品体系，成为其核心的制造工艺仿真解决方案之一。2023年，美国是德科技（Keysight Technologies）宣布收购ESI集团全部股份，ESI集团整体成为是德科技全资子公司，SYSWELD目前已成为Keysight CAE产品线的一部分。SYSWELD是焊接仿真领域较为经典的多物理场软件，其最深厚的积累在于材料相变和热处理过程的精确模拟。很多焊接问题（如冷裂纹、热影响区脆化）与母材在快速加热和冷却过程中发生的组织转变密切相关。SYSWELD能够模拟奥氏体、马氏体、贝氏体等相变的演化过程，并同步计算相变潜热、相变塑性和体积变化对应力场的影响，使得它在“结构结果”之外能够延伸到“材料结果”层面。相比偏工程化的焊接仿真工具，SYSWELD更偏向高端科研与高可靠性工业应用，在航空航天、核工业以及高端材料焊接领域使用较多。其优势在于对复杂材料行为的刻画能力较强，适合高强钢、超高强钢、合金钢等对相变敏感材料的焊接工艺分析。同时，它也支持焊后热处理工艺的模拟，帮助工程师在虚拟环境中优化去应力退火参数。不过相应的建模复杂度和使用门槛也相对较高，更适合具备较强仿真基础的技术团队。

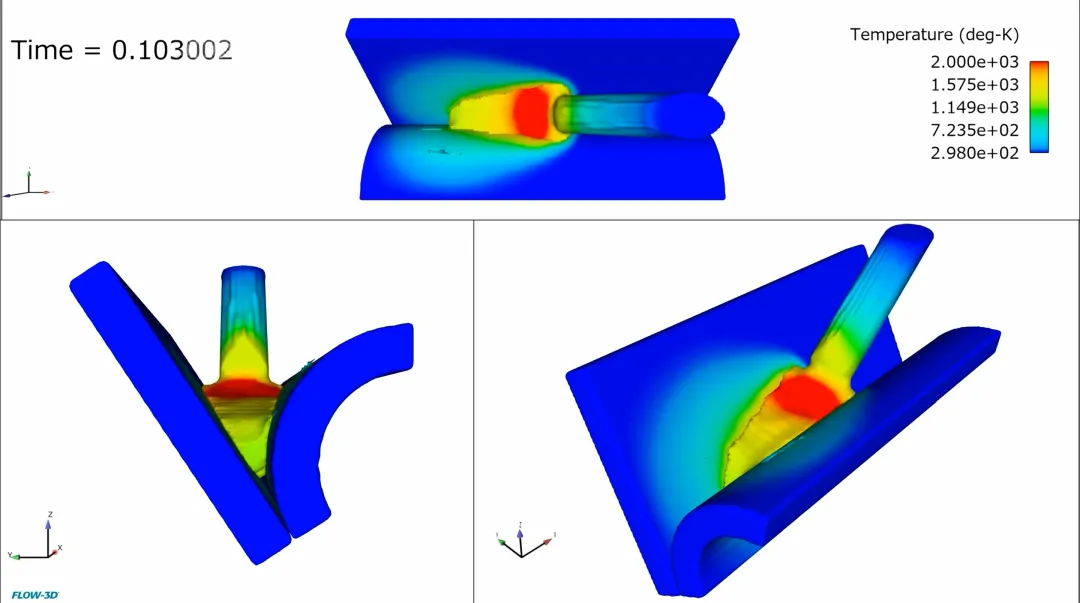

FLOW-3D WELDFLOW-3D WELD的技术路线与传统焊接有限元软件有明显差异，其核心关注点是焊接过程中的熔池行为与流体动力学过程。
大多数焊接仿真软件侧重于热弹塑性分析，对熔池内部的流体行为做简化处理，而FLOW-3D WELD的基因来自计算流体动力学，最擅长的是熔池内的流体流动、自由液面追踪以及匙孔动力学。
软件基于CFD方法，可以对熔融金属流动、自由液面变化、匙孔稳定性以及气孔形成等过程进行细致模拟。主要面向激光焊、电子束焊等高能束焊接，同时也可扩展至电弧焊场景，软件可以模拟熔池中的对流、表面张力、匙孔形成与闭合、飞溅及气孔生成等细节。
在应用场景上，FLOW-3D WELD更偏向科研与高端工艺研究，适用于增材制造、WAAM以及激光焊工艺开发等方向。相比传统焊接仿真软件，它更关注“焊接过程内部发生了什么”，而不是最终结构是否变形。

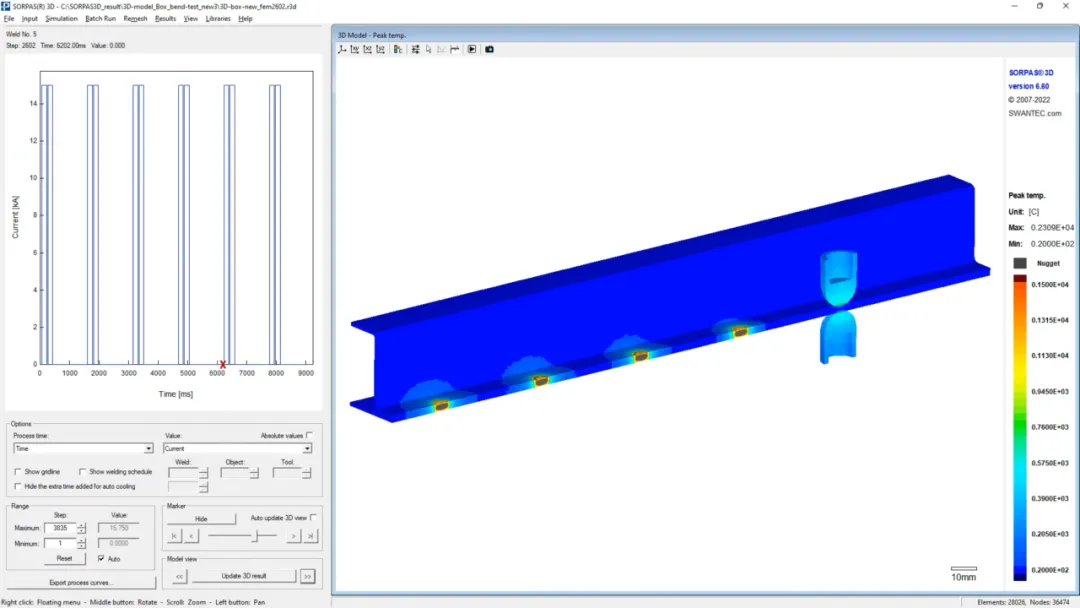

SORPAS 3D.weldingSORPAS 3D.welding是一款高度垂直化的焊接仿真软件，在点焊、凸焊、缝焊等电阻焊领域积累较深，其核心优势是电-热-力三场耦合及电极寿命预测，在汽车白车身制造领域具有较高的应用集中度。
软件针对点焊过程中的电-热-力耦合问题建立了专门的分析框架，可以对焊点形成过程、熔核尺寸、焊接参数窗口以及电极寿命进行评估。汽车白车身、电池模组连接等场景中，电阻焊的质量不仅取决于熔核尺寸，还受电极磨损、分流、工件贴合状态等多因素影响。
还SORPAS能够模拟整个焊接循环中的电流分布、焦耳热产生、热扩散、塑性变形及熔核成长过程，甚至可以预测电极的磨损趋势和更换周期。与通用焊接仿真软件不同，SORPAS并不试图覆盖所有焊接类型，而是专注于电阻焊这一细分领域，更像是一种工艺设计工具而非通用结构分析平台。

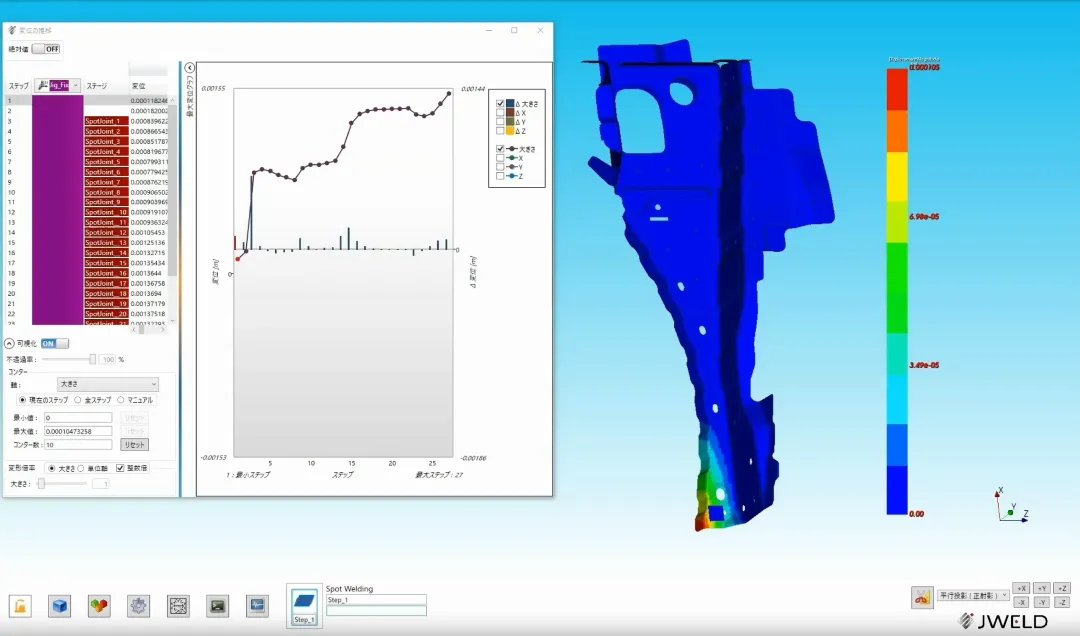

JWELDJWELD由日本JSOL开发，是面向制造工程的焊接仿真软件，用于大型焊接结构的变形预测与工艺优化。其重点关注船舶分段、钢结构、压力容器及汽车车身等复杂装配中的焊接顺序与工艺路径对整体变形的影响，帮助工程师快速评估不同工艺方案下的变形趋势。软件结合了热弹塑性有限元分析与固有应变法两类路径，既支持高精度焊接过程模拟，也可进行快速工程级变形预测，以兼顾计算效率与分析精度。JWELD还支持点焊、搅拌摩擦焊等典型工艺，并可与LS-DYNA等CAE软件进行数据协同分析。更偏向工艺工程应用，用于焊接方案筛选与结构变形评估，在材料冶金与熔池机理层面涉及较少。
整体来看，这几款焊接仿真软件已经在不同方向上形成了相对清晰的分工：有的偏大型结构变形，有的深入材料相变与热处理，有的聚焦熔池与流体行为，也有的专注电阻焊这类细分工艺。放在一起看，本质上反映的是焊接仿真从“单一结构分析”走向“多尺度工艺建模”的分化路径。未来，随着人工智能、云计算与工业物联网的进一步融合，焊接仿真有望从“辅助分析”走向“自主优化”，为智能制造提供更强大的工艺创新能力。你用过哪些焊接工艺仿真软件？欢迎在留言区讨论交流。Simufact Welding、SYSWELD、FLOW-3D WELD等软件的经销商和服务商已入驻软服之家，点击下方链接即可直接联系厂商。—THE END—
