CAD 作为装备制造、工程基建全产业链的底层工业基础软件，历经手工绘图→参数化三维→云端协同三次产业变革，当前迈入AI 深度重构底层架构的第四轮周期。区别于早年外挂式 AI 插件，生成式工业大模型、多模态几何识别、拓扑优化算法、行业规范知识图谱四大技术正向 CAD 几何内核渗透，实现从方案策划、智能建模、规范审图、仿真前处理、图纸资产治理到工艺下发全链路智能化改造。

一、传统人工出图的三大痛点

在汽车装备制造行业，一张装配图动辄囊括数十至上百种零部件，设计师需逐个核对零件规格、用料、采购属性，手动统计明细、标注点位，任意一处数据疏漏就需要全盘修改。长久以来，重复制图、标准不一、改图繁琐，成为制约装备制造项目交付的共性瓶颈。

传统制图模式下，图纸低效问题并非设计师专业能力不足，而是全流程固有弊端所致：

首先，是重复性工作挤占研发时间。设计师大量精力耗费在视图摆放、图框选配、明细栏填写、尺寸标注等机械化操作，创造性设计工作被严重压缩。

其次，是图纸质量受人为经验制约。设计师制图习惯各不相同，同批次产品标注规范、制图标准难以统一，图纸质量参差不齐。

第三，是设计变更迭代成本高昂。一旦3D模型发生改动，配套2D图纸需要人工逐张修改更新，图纸和模型数据极易出现偏差，返工成本居高不下。

装备制造多为项目制运营，图纸交付进度直接决定设备调试与客户验收周期，图纸延期会直接造成整个项目进度滞后。

二、闪设2D：一键将3D数模转化成2D工程图

闪设2D是设序科技基于智能Agent架构打造的自动化出图工具，也是西门子Xcelerator生态核心合作产品。产品依托多模态大模型+工业几何生成模型双技术底座，仅需导入3D数模，就能自动生成符合企业内部规范的工程图纸，从根源破解传统出图难题，核心优势集中在三大功能：

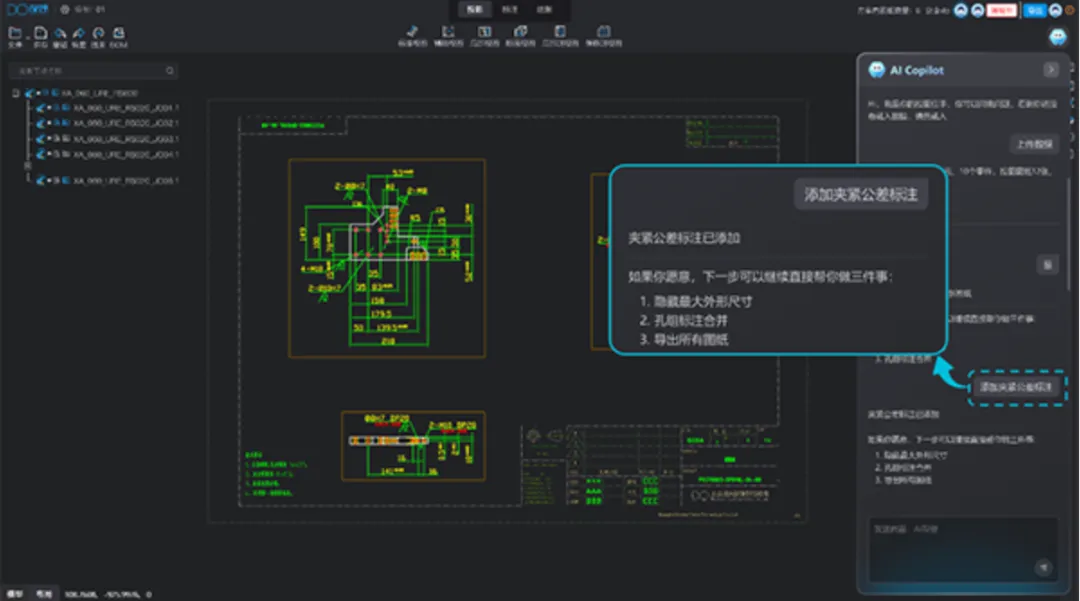

第一，是智能自主投图。系统自动优选视图方向、排布图纸布局，一键生成尺寸、基准、形位公差标注，自动匹配企业技术要求，图纸生成准确率超95%，省去人工逐项标注核对步骤。

第二，是全品类批量出图。支持零件图、装配图、焊接下料图、孔位图多类型图纸批量生成，大批量出图场景效率提升5倍以上，适配项目集中交付需求。

第三，是BOM清单智能编制。依托3D模型数据自动归集物料信息，替代人工清点统计物料，BOM编制效率提升10倍，杜绝人工核算错漏。

设序科技主营闪设2D、闪设3D两款智能设计产品，依托西门子Xcelerator工业生态合作，闪设2D深度接入NX全链路研发体系，与西门子NX软件深度内嵌集成，一方面将AI自动出图能力补齐西门子CAD生态短板；另一方面借助西门子全球工业渠道资源，加速产品落地各大头部制造工厂，实现技术、资源双向赋能。

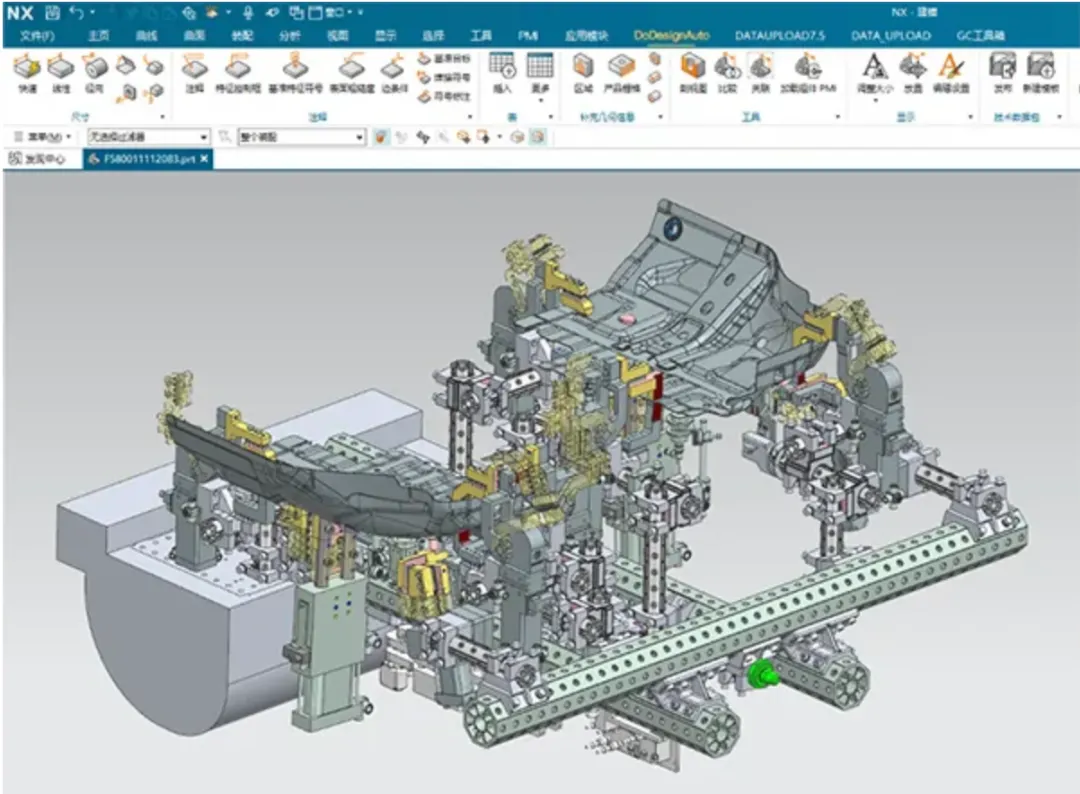

设计师可在NX软件内直接调用出图功能，实现建模、出图一体化。比如3D模型与2D图纸数据双向联动，模型修改后图纸自动同步更新，还能自动适配企业原有NX制图样式，输出图纸完全贴合企业质检标准。

以中型装备制造企业为例：设计团队10人，工程师年均薪资20万元，企业年度出图总量3000-5000张。未使用智能软件时，设计师每日30%~40%工作时长消耗在改图、校对、标注、BOM统计等重复性工作中；启用闪设2D后，单人每日可节约3~4小时无效工时，单人每年可释放720~960小时优质研发时间；10人团队全年累计节省工时7200~9600小时，折合直接人力成本18万～24万元。

除此之外，图纸标准化大幅减少返工损耗，图纸交付提速加快项目回款，隐形降本效益随企业规模同步增长。

三、某头部整车常装备研发实践

在头部整车厂装备研发实测中，闪设2D彻底重构原有制图流程：以往工程师完成3D建模后，需要逐一校验尺寸、公差、加工参数再手动绘制装配图；落地AI工具后，标注、验图、装配制图、物料统计全部交由算法自动完成，工程师从制图执行者转为图纸审核人员，实测效果显著：

• 单张图纸出图效率提升5倍

• 大批量零件投图效率提升10倍以上

• BOM清单编制提速10倍

• 项目整体图纸交付周期缩短超50%

在部署模式上，闪设2D采用云端SaaS部署模式，企业无需采购服务器硬件、无需专业IT人员调试部署，浏览器登录即可使用。其优势体现在落地周期短、使用灵活性强以及基础适配条件较好。

• 落地周期短：完成企业制图规范配置后，最快1~2天即可产出首版合规图纸；

• 使用灵活性强：项目型企业按需开通账号，按需付费，无固定软硬件投入负担；

• 基础适配条件：企业具备NX、CATIA等常规3D数字化建模能力即可上线。

目前产品已服务超1000家制造企业，平台注册用户突破5万人，平台日均出图量稳定在5万张以上。

四、结语

工业数字化升级的核心，是把工程师从低附加值重复劳动中解放，聚焦方案优化、结构创新等高价值工作。AI正在重塑近60年CAD产业的产品形态、商业模式与全球竞争格局。闪设2D并非替代设计人员，而是以AI工具优化工程出图产业链，帮助制造企业把控图纸交付周期、压缩研发成本，让产品研发全流程高效落地。
