奥的斯TT手持操作器是奥的斯系列电梯专属的调试、维保工具，适用于绝大多数奥的斯变频电梯，可实现故障查询、参数修改、功能开通、状态监测、井道自学习等核心操作，是电梯日常维保与故障检修的必备工具。本文结合现场实操，整理完整的中文版标准化操作流程。
一、TT简介与连接
TT是奥的斯电梯专用手持服务工具，用于调试、查故障、改参数、开通安全功能（如UCMP）。
- 面板：两行LCD + 16键（含蓝色SHIFT功能）
- 接口：DB9，插在控制柜RCB/GECB板P1口
- 开机：插上自动供电，显示 SELFTEST OK 即正常

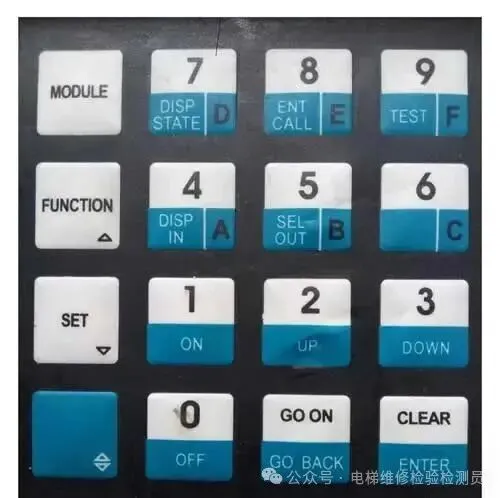

二、按键功能（中文对照）
- MODULE（M）：返回主菜单（最常用）
- FUNCTION：返回二级菜单
- SET：返回上一级菜单
- SHIFT（蓝键）：激活蓝色功能（翻页、十六进制、保存）
- GOON：向下翻页
- GOBACK（SHIFT+GOON）：向上翻页
- ENTER：确认
- CLEAR：删除输入
- 数字键 0–9：菜单选择、参数输入
三、主菜单结构（M键进入）
开机按 M 进入主菜单：
- 1=OCSS：主控（逻辑、楼层、门、安全回路、故障）——最常用
- 2=MCSS：驱动（变频器、速度、UCMP、保护）
- 3=DCSS：门机系统
- 4=DBSS：制动/安全回路
操作通用格式：M-系统号-一级菜单-二级菜单-…
四、常用基础操作（中文菜单含义）
1. 查看电梯状态（OCSS）
- M-1-1-1：轿厢位置、运行状态、门状态、安全回路
- M-1-1-2：输入信号（门锁、安全钳、极限等）
- M-1-1-3：输出信号（接触器、抱闸、门机）
2. 查看故障（最常用）
- M-1-2-1：当前故障（代码+时间+说明）
- SHIFT+GOON：翻历史故障（最近50条）
- M-1-2-2：清除故障（SHIFT+ENTER确认）
常见故障：
- 723：UCM意外移动
- 929：UCMP超时
- E65：UCMP保护动作
3. 开通UCMP（轿厢意外移动保护）
必须OCSS+MCSS同时设置：
OCSS设置
- M-1-1-3-1-1：UCM-TYPE（0=关，1/3=开，ACD4选3）
- 改完 SHIFT+ENTER 保存
MCSS激活
- M-2-3-1：UCM-EN（1=开，0=关）
- 设为 1，SHIFT+ENTER 保存
- 重启电梯，M-1-1-1 显示 UCMP ON 即成功
4. 门机参数（DCSS）
- M-3-1-1：开关门速度
- M-3-1-2：关门力
- M-3-2-1：门机故障记录
5. 井道自学习（OCSS）
- M-1-3-1：启动自学习（检修模式下）
五、参数修改通用步骤
1. 进入菜单：M-x-x-x…
2. 用 GOON/GOBACK 选参数
3. 数字键输入新值
4. SHIFT+ENTER 保存（不按不生效）
六、注意事项（必看）
1. 修改参数前务必切检修，防止误运行
2. UCMP开通后严禁随意关闭，否则电梯无法正常运行
3. 清除故障前必须先排除硬件问题
4. 通信失败：检查P1接口、连接线、主板是否正常
