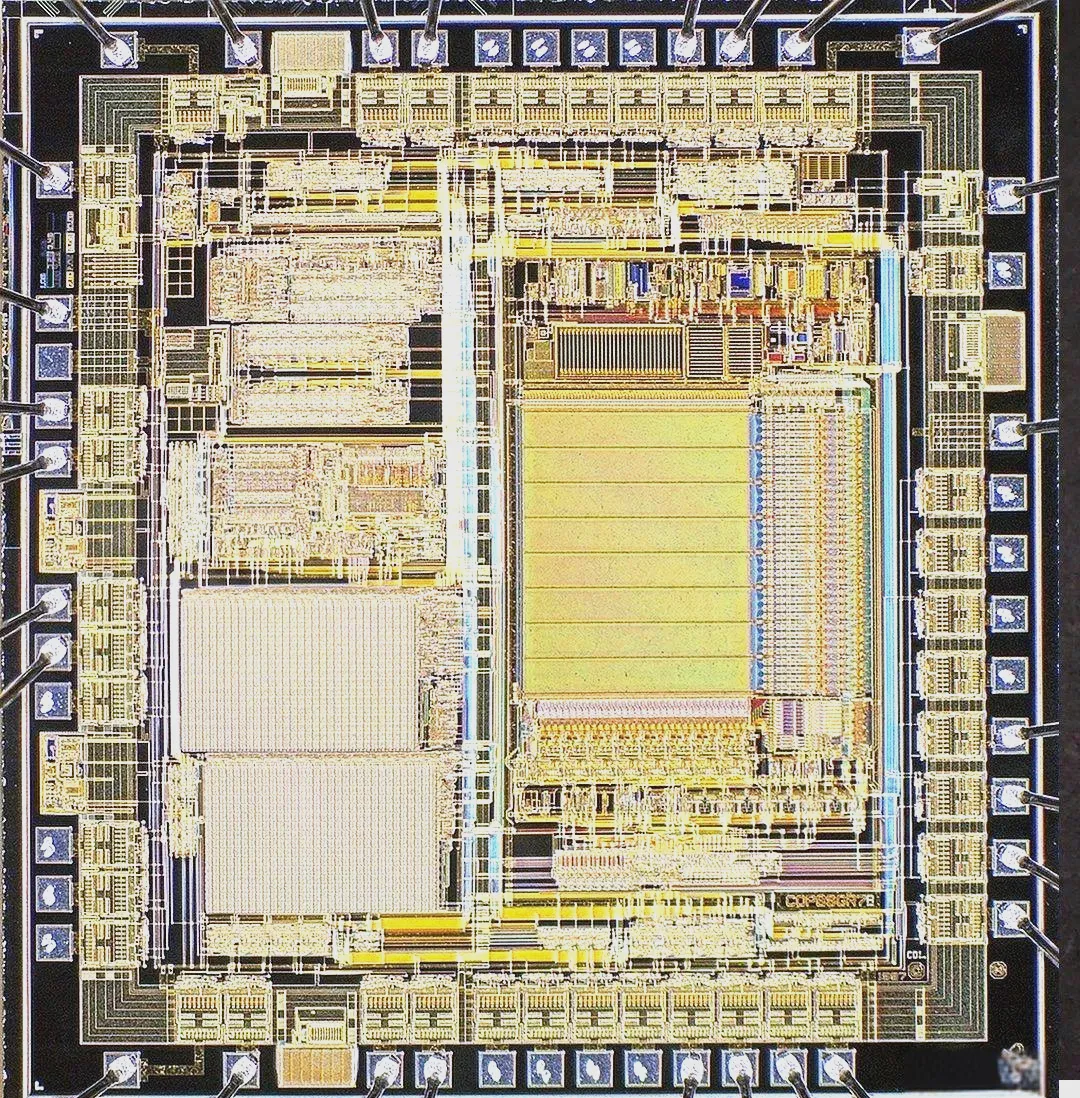

AI芯片的真相:90%的硅片面积,都在给“搬数据”打工—— 从一个逻辑门到整颗 GPU，算力狂飙的本质是计算与通信的面积取舍如果你关注 AI 芯片，一定听过这些高频词：FP8/FP4 低精度算力、Tensor Core、脉动阵列、HBM…… 但很少有人把这件事说透：今天 AI 芯片的性能瓶颈，早就不是 “算得不够快”，而是 “数据搬不动”。2026 年 5 月，前 Google TPU 核心架构师、AI 芯片创业公司 MatX CEO Reiner Pope，在播客里用一整堂 80 分钟的黑板课，从最基础的逻辑门开始，一层层拆解了 AI 芯片的设计本质：在芯片的每一个层级上，搬运数据的成本，都远远超过计算本身。所有架构创新，本质都是在压低 “通信 / 计算” 的面积比。从两个二进制数相乘，到 GPU 与 TPU 的架构分野，全程没有晦涩公式，全是物理规律层面的底层逻辑。读完你会明白，为什么 AI 芯片会长成今天这个样子，为什么低精度、脉动阵列、HBM 会成为行业共识。一、一颗乘法器的真实成本：16 个门算乘法，16 个门做加法AI 芯片存在的唯一核心使命，就是做矩阵乘法。大模型里 90% 以上的运算，都是把两组数字两两相乘再求和。拆到最微观的电路层面，这个操作叫乘累加（MAC）—— 两个数相乘，结果加到累加器里，循环往复。芯片里的数字全是二进制，只有 0 和 1。做乘法的逻辑，和小学竖式乘法一模一样，只是从十进制换成了二进制：第一步，生成 “部分积”：两个二进制位相乘，只有 “1×1=1”，其余全是 0。这个逻辑刚好对应电路里的与门。一个 4 位 ×4 位的乘法，需要 4×4=16 个与门，生成 16 个中间结果。第二步，错位相加：把所有中间结果按位对齐加起来，靠的是全加器。它能把三个 1 位数压缩成两个数（一个本位、一个进位），也叫 “3 到 2 压缩器”。同样是 4 位 ×4 位的乘法，刚好需要 16 个全加器，才能把所有中间结果合并成最终答案。这种逐层压缩的乘法电路叫 Dadda 乘法器，是当前芯片里面积效率最高的标准实现。精度减半，面积缩到四分之一这里藏着一个关键的平方定律：乘法电路的面积，和两个操作数的位宽之积成正比。 简单说，把计算精度从 8 位降到 4 位，位宽减半，单个乘法器的面积会缩小到原来的 1/4。同样的芯片面积，就能塞进 4 倍的计算单元，算力理论上翻 4 倍。这就是低精度算力爆发的最底层物理原因。但现实里，英伟达 B200 的 FP4 算力只有 FP8 的 2 倍，到 B300 才提升到 3 倍，为什么达不到理论的 4 倍？ 两个原因：浮点数不只有数值，还要存指数位，处理指数的额外电路吃掉了一部分面积优势；存储和总线宽度天然对齐 —— 两个 4 位数刚好能塞进一个 8 位的存储空间，2 倍是计算和搬运都能整除的整数，行业沿用了很多年。B300 把比例拉到 3 倍，正是更接近物理极限的优化结果。另外还有一个细节：乘法用低精度没问题，但累加器必须用更高精度 —— 乘法只算一次，误差不会叠加；累加要加成千上万次，精度不够误差会迅速失控。二、反常识真相：搬数据的电路，比计算电路贵 6 倍乘法器本身的账算完了，但真实芯片里，MAC 单元根本不是面积主力。在 Tensor Core 出现之前，GPU 的最小计算单元叫 CUDA Core。它的结构很简单：一个寄存器堆（超高速暂存仓库）+ 一个 MAC 计算单元。每个时钟周期，从仓库里挑 3 个数送到 MAC，算完再写回去。“挑数” 这个动作，写代码只需要一行，但在电路里要靠 \\多路选择器（MUX）\\实现。它的逻辑是：给每个存储条目分配一个 “选中信号”，被选中的原样通过，没选中的全部变成 0，最后合并输出。 一个从 8 行、每行 4bit 的寄存器里选一个数的 MUX，需要 32 个与门 + 28 个或门。而一个 4 位 MAC 单元，本身只需要 16 个门。MAC 有三个输入，就要配三个 MUX——光挑数据的电路面积，就是计算电路的 6 倍。算下来，整个数据通路里，七分之八的面积花在了寄存器的读写上，只有七分之一真正在做乘法。 这就像一个工厂，加工机床只占 1/7 的车间面积，剩下 6/7 全是货架和分拣传送带。产能瓶颈根本不是机床不够，是货搬不过来。 而且现实中的寄存器堆远不止 8 个条目，寄存器越大，MUX 越贵，这个比例还会更悬殊。三、脉动阵列：AI 算力革命的核心密码2017 年英伟达在 Volta 架构里推出的 Tensor Core，本质就是为解决这个问题而生的。它背后的通用结构，叫脉动阵列—— 这个 1978 年就被提出的概念，至今仍是矩阵乘法面积效率最高的已知方案。它的思路非常巧妙：既然单个计算单元配仓库太浪费，那不如铺一块超大的计算网格，把权重数据直接存在每个计算单元本地，反复复用。 打个比方：之前的 CUDA Core 是每个工位自带一个小仓库，每次加工都要从自己仓库搬货，仓库占了大部分空间；脉动阵列是一整个大车间，原材料（权重）提前分发到每个工位旁边放好，加工件（输入数据）只从车间入口顺着流水线依次流过，每个工位就地取料加工，成品从出口流出去。这里藏着一个维度级的优势： 如果脉动阵列是 X×Y 的规模，计算量按 X×Y 平方级增长，但输入输出的数据量只按 X 线性增长。多出来的 Y 倍，就是计算相对通信的净收益。 权重矩阵是二维的 “面”，输入输出是一维的 “线”，用面的数据量喂线的通信带宽，自然效率暴涨。谷歌第一代 TPU 就用了 128×128 的脉动阵列，一举把计算密度拉上了新台阶。当然，权重第一次还是要从外面装进来。工程师用了 “菊花链” 加载方式：每个周期只往顶行灌一行数据，逐周期往下移。加载整个矩阵需要 Y 个周期，速度慢，但布线带宽只需要 X 而不是 X×Y。 权重只加载一次，慢一点没关系；但带宽省下来，就是实打实省了芯片面积。这是芯片设计里非常典型的 “用时间换空间”。四、时钟不是越快越好：“同步” 也是巨大的成本聊完了面积，再聊芯片的另一个维度：时间。芯片里上千亿晶体管并行工作，靠的是全局时钟同步 —— 大约每 1 纳秒响一次 “节拍”，所有电路同时把结果锁存到寄存器，再同步进入下一拍。 为什么不能取消时钟，算完就往下传？因为制造误差。同一条逻辑路径，在不同芯片上的延迟有细微差异，没有时钟对齐的话，后面的电路可能拿到上一轮的旧数据，结果直接算错。如果一段逻辑延迟太长，一个周期算不完，可以在中间插寄存器拆成两段，每半段延迟减半，时钟频率就能翻倍。这就是流水线，和工厂流水线的逻辑一模一样。 但代价是：多一个寄存器，就多占一份面积。 如果走到极端，每个逻辑门后面都插寄存器，时钟频率能冲到 5-6GHz，但寄存器本身的面积大约是与门的 8 倍 —— 到那时绝大部分芯片面积都花在了 “同步” 上，每个周期做的有效工作太少，总吞吐量反而会下降。这就像工厂流水线拆得太细，每个工位只拧一颗螺丝，节拍是快了，但车间里全是周转箱和缓冲工位，真正放生产设备的地方没剩下多少。 而且还有硬约束：像累加器这种有反馈回路的逻辑，中间不能插寄存器 —— 插了就会变成两个独立的半和，而不是一个总和。这些反馈回路，设定了时钟周期的物理下限。五、灵活性的价格：FPGA 为什么比 ASIC 慢 10 倍我们常说的 GPU、TPU 都属于 ASIC—— 专用定制芯片，出厂后功能就固定了。还有一种芯片叫 FPGA，可以出厂后反复改写逻辑，高频交易公司就特别爱用。两者的差距有多大？同样的功能，ASIC 比 FPGA 便宜一个数量级，能效也好一个数量级。但第一颗 ASIC 光流片（把设计交给工厂生产）就要 3000 万美元，第一块 FPGA 只要 1 万美元。策略月月变的高频交易，不可能每次改算法都重新流片。为什么 FPGA 效率差这么多？答案还是在 “通用带来的冗余” 上。 FPGA 的核心是查找表（LUT），本质就是一个大 MUX。一个 4 输入的 LUT，能实现任何 4 输入 1 输出的逻辑，但要用大约 32 个门来搭建；而同样的功能，在 ASIC 里直接用 3 个与门就能实现。 32 个门做 3 个门的工作，这就是 10 倍开销的来源。通用的代价，就是用大量冗余的电路，去覆盖所有可能的逻辑组合。六、CPU、GPU、TPU：为什么它们长得完全不一样？从 “计算 vs 通信” 的视角再看三类芯片，它们的架构差异就非常好理解了，本质是不同的取舍方向。CPU：通用全能的 “大超市”CPU 核心数量很少，主流服务器 CPU 也就百十来个核心。绝大部分芯片面积给了缓存，其次是寄存器堆，还有一块 GPU 完全没有的部件 —— 分支预测器。 缓存是为了弥补主内存和片上存储的速度差，大幅提升平均性能，但也带来了延迟不确定的问题。分支预测器是为了处理程序里的 “如果… 就…” 逻辑，提前预判指令走向。 就像大型综合超市，货架、通道、收银台调度系统占了绝大多数面积，真正结账的窗口只有几个。什么都能卖，但单品类的结账效率很低。GPU：一堆微型 TPU 组成的 “便利店集群”GPU 内部是大量几乎完全相同的 SM（流式多处理器），排成规则的网格。每个 SM 里有自己的 Tensor Core、向量单元和寄存器堆。 如果把 TPU 的大计算单元按比例缩小，本质就是一个 SM。所以有个很精准的说法：GPU 就是一堆微型 TPU。 它的优势是：每个 SM 内部通信距离极短，带宽很高。一旦跨 SM 通信，开销就会陡增。 就像一片连锁便利店，每个店都有自己的小仓库，店内取货非常快；但要跨店调货，就要走很远的路，成本很高。TPU：极致效率的 “巨型加工厂”TPU 只有少数几个超大的矩阵计算单元，中间放一个向量单元。 大阵列的好处是能更好地摊薄寄存器和数据搬运的成本，大批量矩阵乘法效率极高。但代价是：矩阵单元和向量单元之间只能靠一两条长距离总线通信，带宽有限，灵活性差。 就像一个巨型加工厂，车间里全是生产线，大批量生产效率拉满；但要换产品、改工艺，就非常麻烦。七、第三条路：在 GPU 和 TPU 之间找平衡既然大阵列效率高但不灵活，小阵列灵活但摊薄成本差，那能不能两者兼得？ MatX 给出的答案是可分割脉动阵列：一个大阵列可以灵活拆分成多个小阵列。做大矩阵乘法时用整块，享受大阵列的摊薄优势；做小矩阵时拆成小块，保证利用率。在存储上也做了融合：用速度极快的片上 SRAM 存模型权重，获得极低延迟；用容量更大的 HBM 存 KV 缓存，支持长上下文。把两种原本互斥的设计路线，合并到了一颗芯片上。这其实也是整个行业的方向：摩尔定律靠缩小晶体管的路越走越窄，架构创新的权重越来越高。所有创新最终都指向同一个目标 —— 让更多的硅片面积，真正花在 “计算” 上，而不是 “搬运” 上。最后：芯片和大脑的殊途同归课的最后，Pope 聊了一个很有意思的对比：芯片和大脑。连接方式：芯片是规整的网格结构，结构化稀疏；大脑是任意连接，完全非结构化稀疏。存储与计算：脉动阵列把权重存在计算单元本地，和大脑里突触同时负责存储 + 计算的模式有相似之处。时钟频率：大脑的 “时钟” 比芯片慢几个数量级，但大脑不需要批量处理，只有一个 “意识” 在运行；芯片靠 GHz 的高速时钟，同时处理上千个批量任务。如果把 GPU 降到 MHz 频率，只跑一个任务，能耗特征就会开始接近大脑。但硅基电路低频下并不会获得线性的能效提升 —— 大部分功耗来自晶体管的充放电，跑得慢只是翻转次数少了，每次翻转的能耗没变。不过有一点是共通的： 无论是碳基的大脑，还是硅基的芯片，计算本身从来都不难。真正难的，永远是把数据精准、高效地送到该去的地方。摩尔定律走了六十年，我们把晶体管做到了原子级尺度，却最终发现：芯片性能的战争，早已不是 “能不能算得更快”，而是 “数据能不能搬得更快”。 这是一场计算与通信的面积竞争，而这场战争，才刚刚开始。
