继电保护的线路保护及压板投退的说明 (讲的真好).ppt

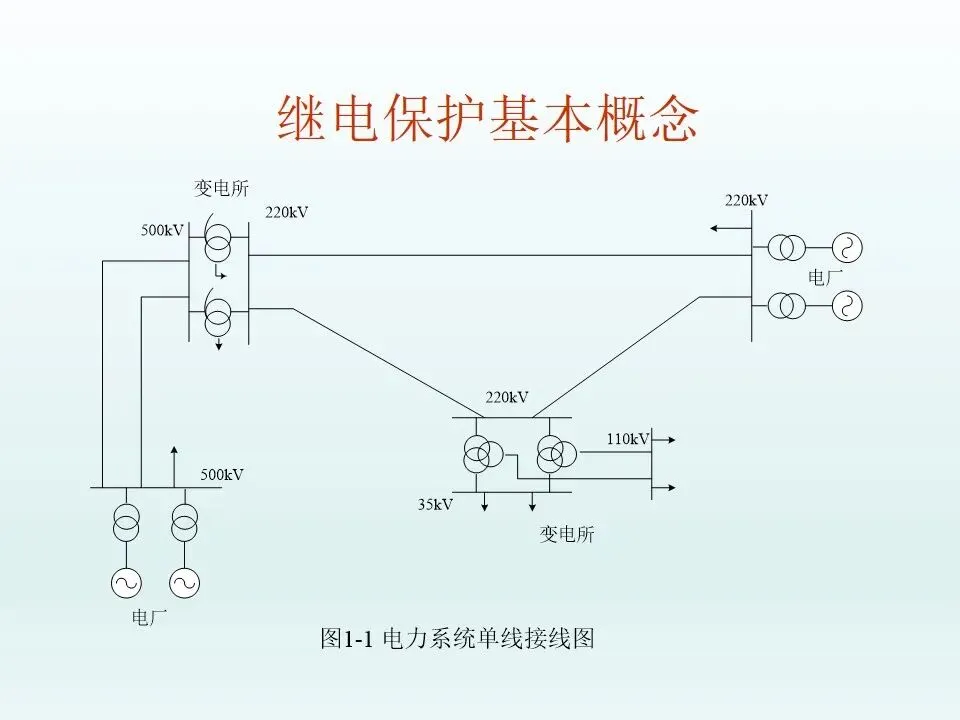

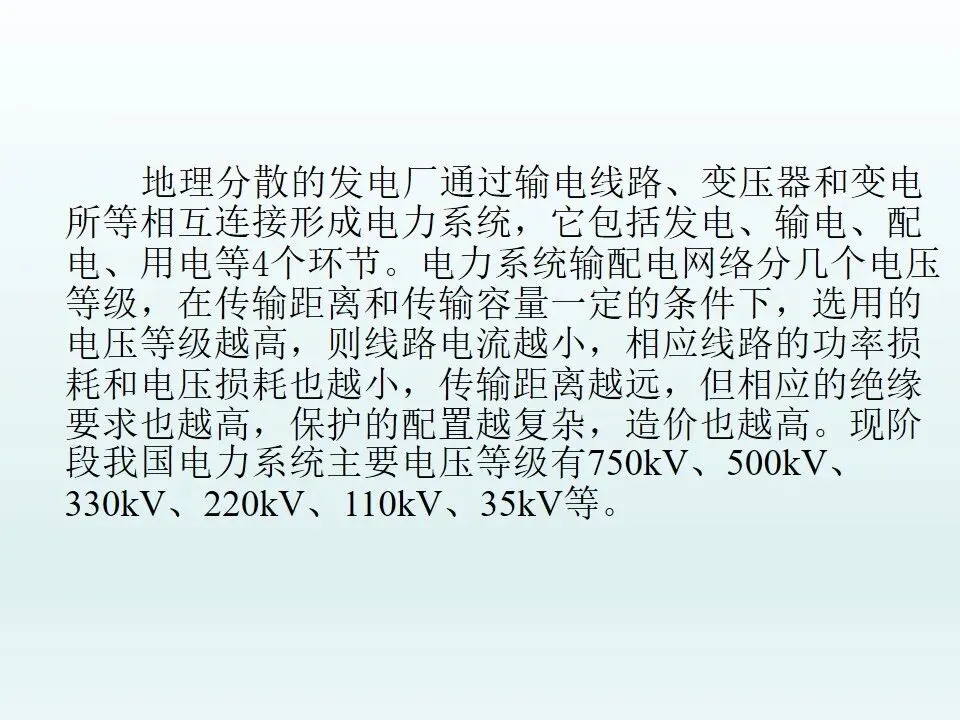

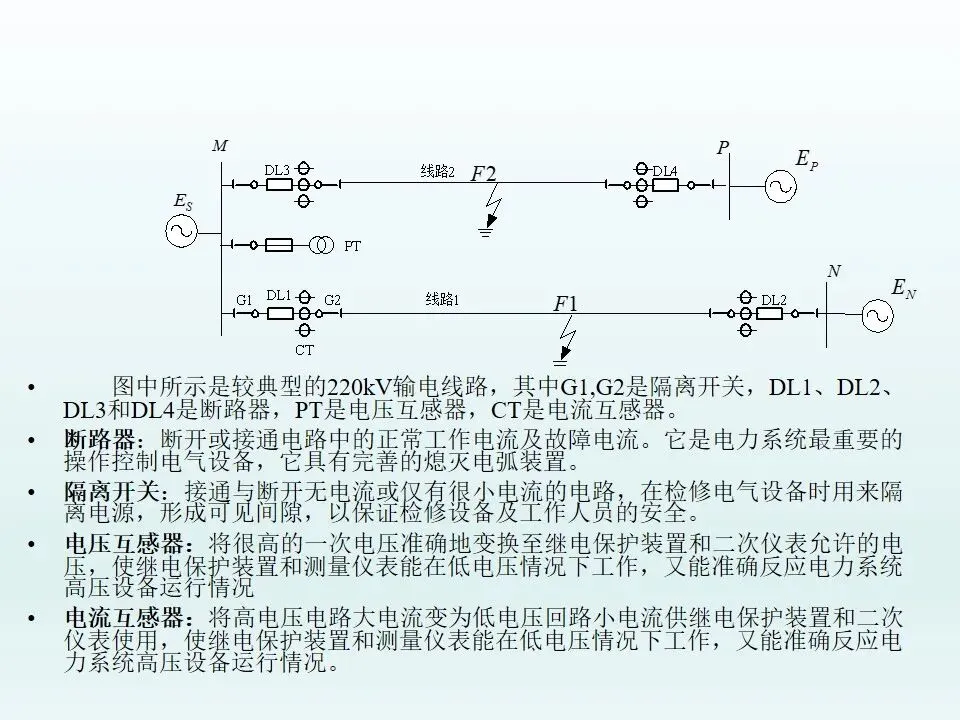

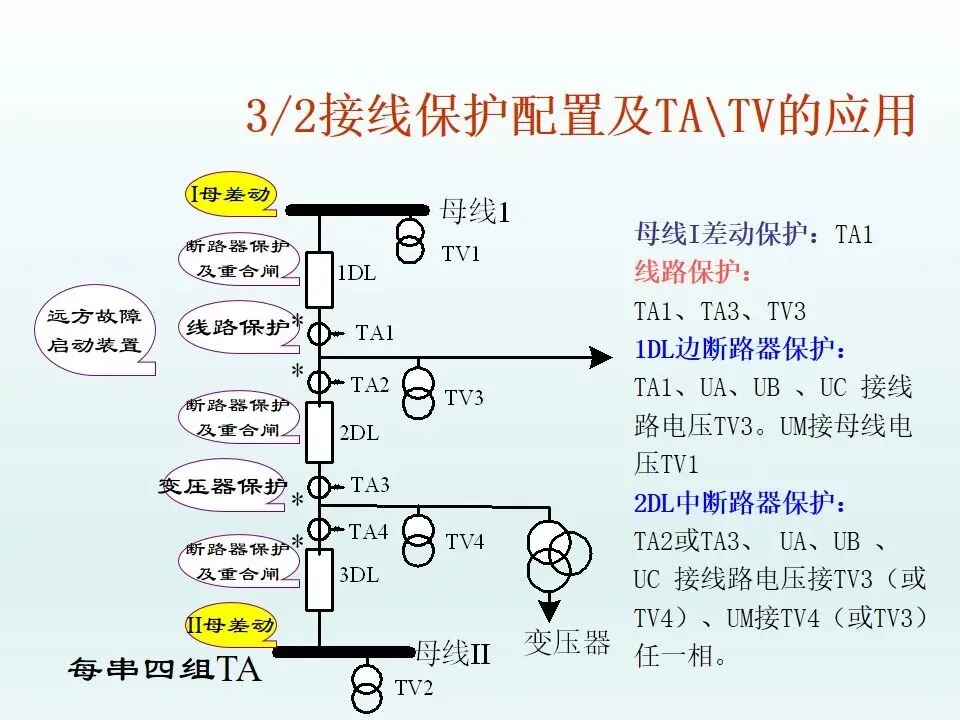

图中所示是较典型的220kV输电线路，其中G1,G2是隔离开关，DL1、DL2、DL3和DL4是断路器，PT是电压互感器，CT是电流互感器。

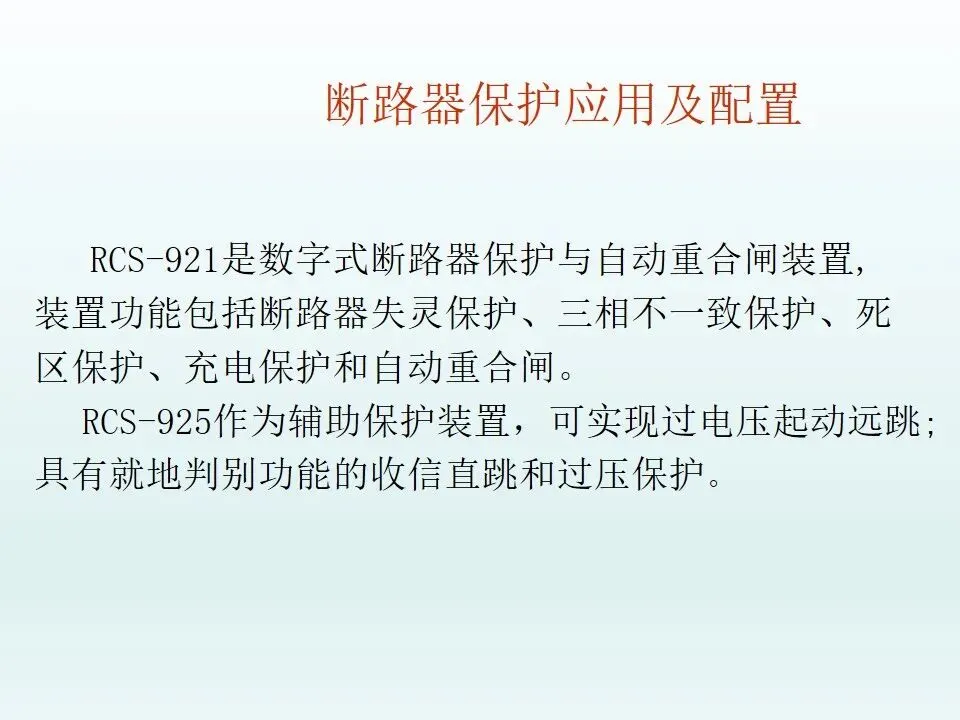

断路器：断开或接通电路中的正常工作电流及故障电流。它是电力系统最重要的操作控制电气设备，它具有完善的熄灭电弧装置。

隔离开关：接通与断开无电流或仅有很小电流的电路，在检修电气设备时用来隔离电源，形成可见间隙，以保证检修设备及工作人员的安全。

电压互感器：将很高的一次电压准确地变换至继电保护装置和二次仪表允许的电压，使继电保护装置和测量仪表能在低电压情况下工作，又能准确反应电力系统高压设备运行情况

电流互感器：将高电压电路大电流变为低电压回路小电流供继电保护装置和二次仪表使用，使继电保护装置和测量仪表能在低电压情况下工作，又能准确反应电力系统高压设备运行情况。

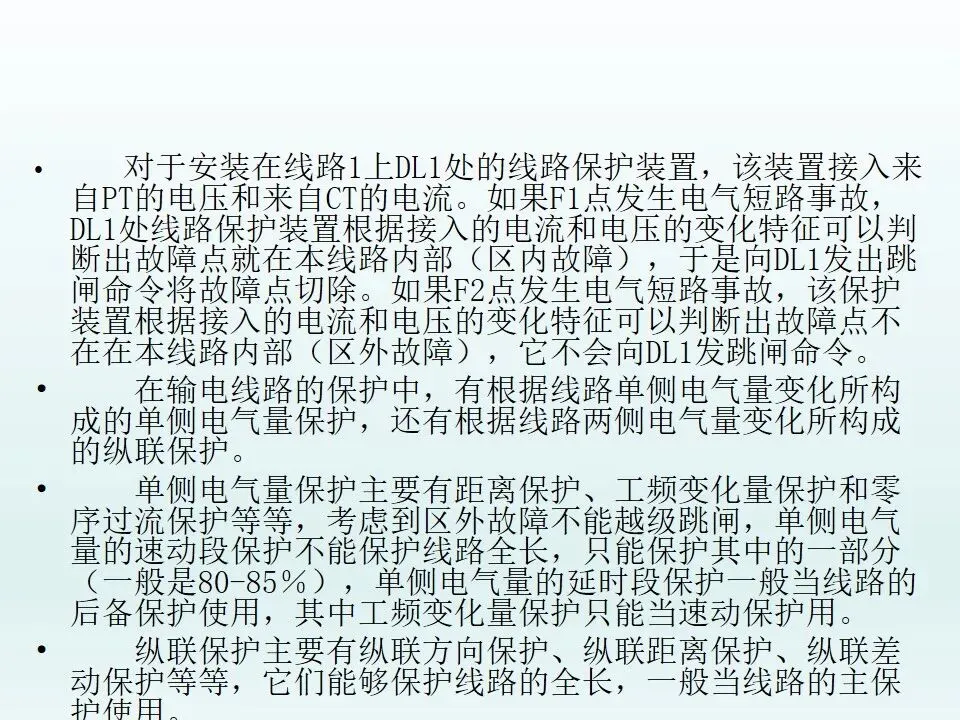

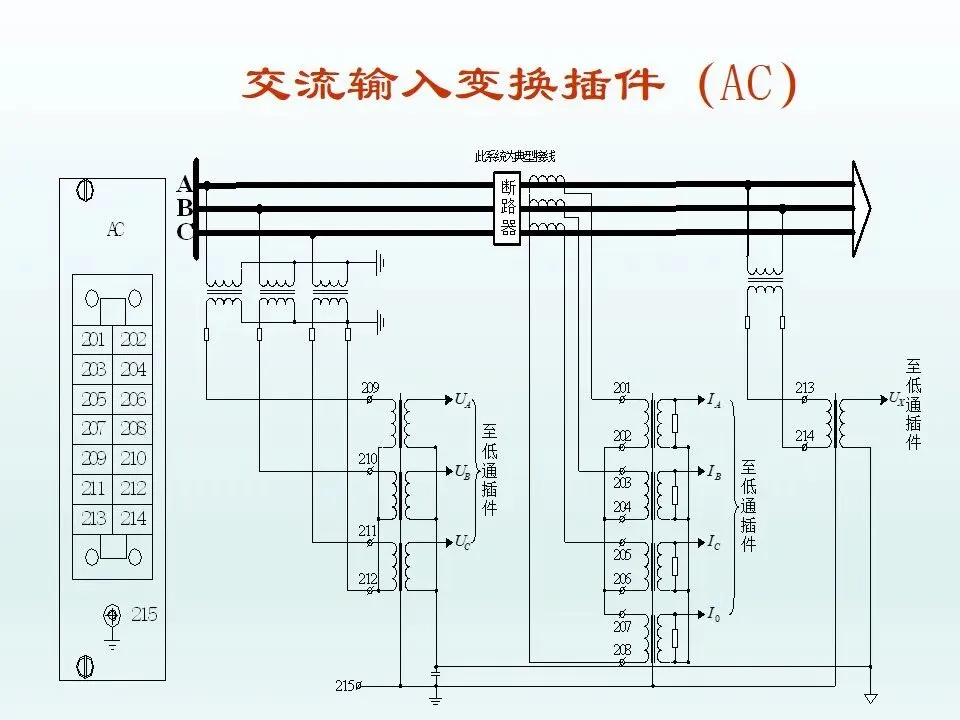

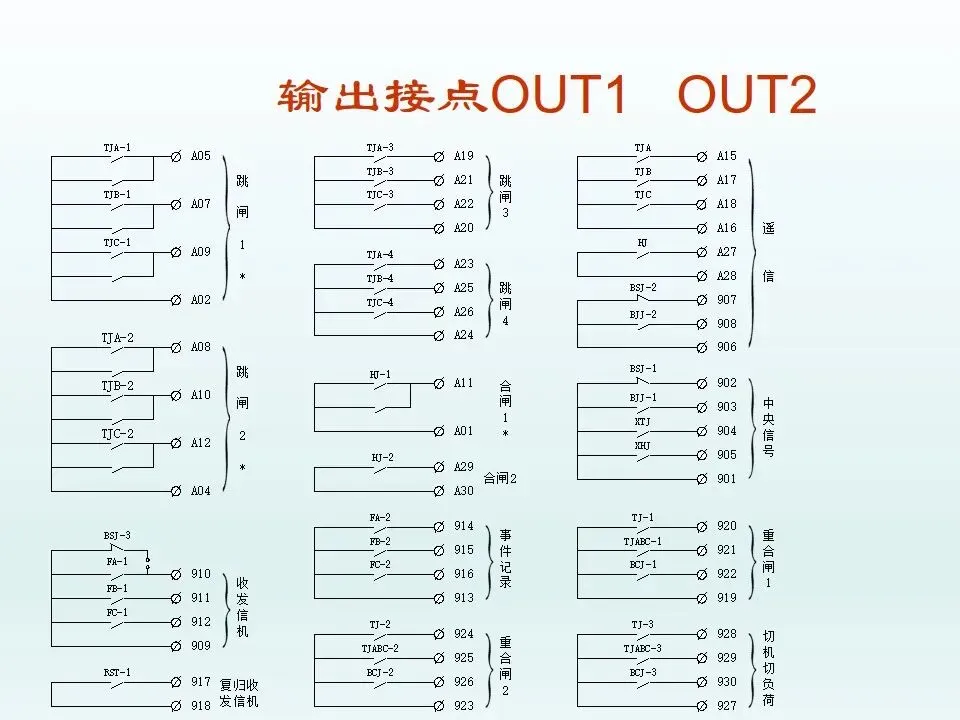

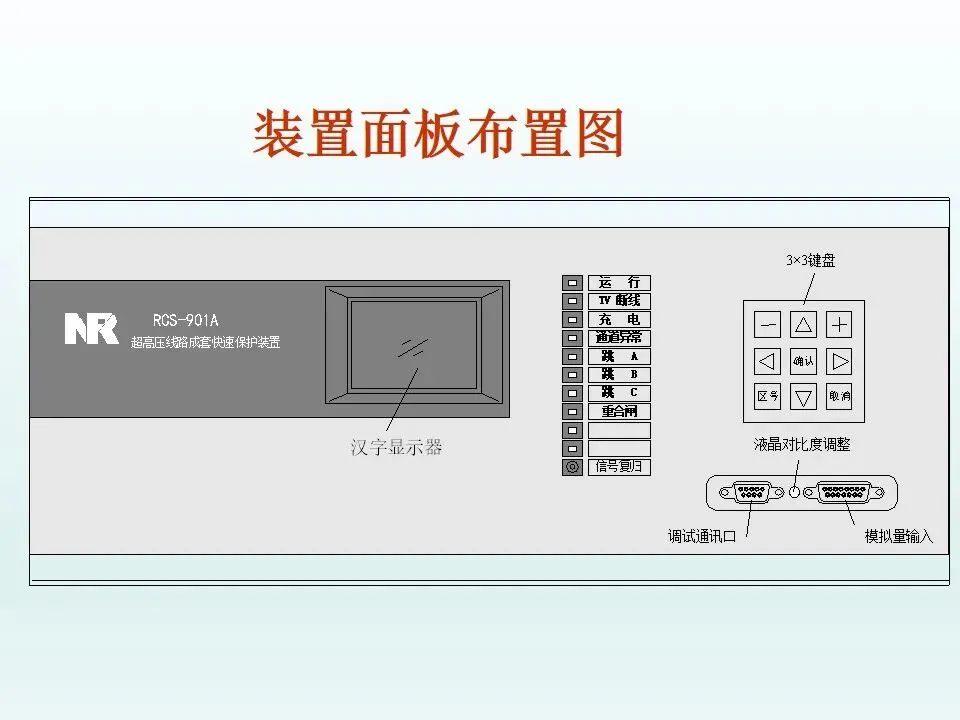

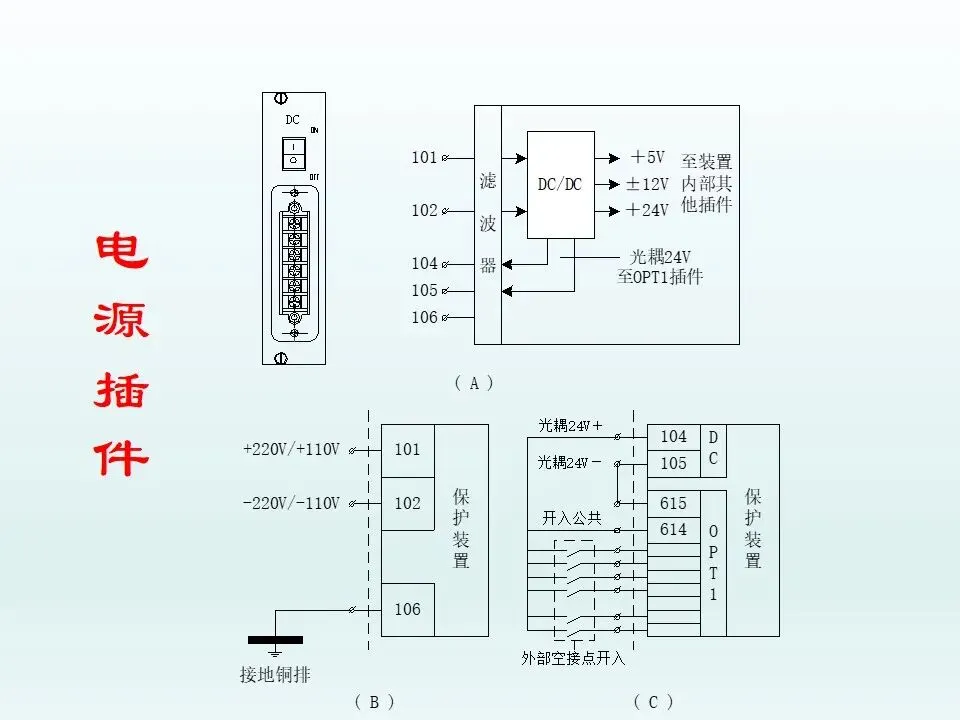

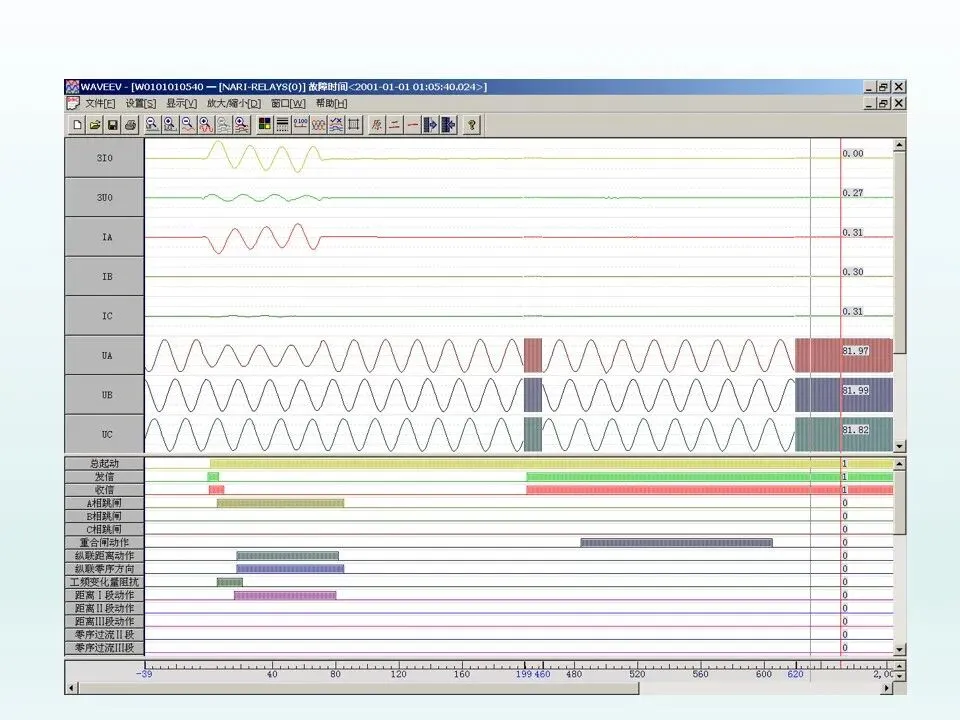

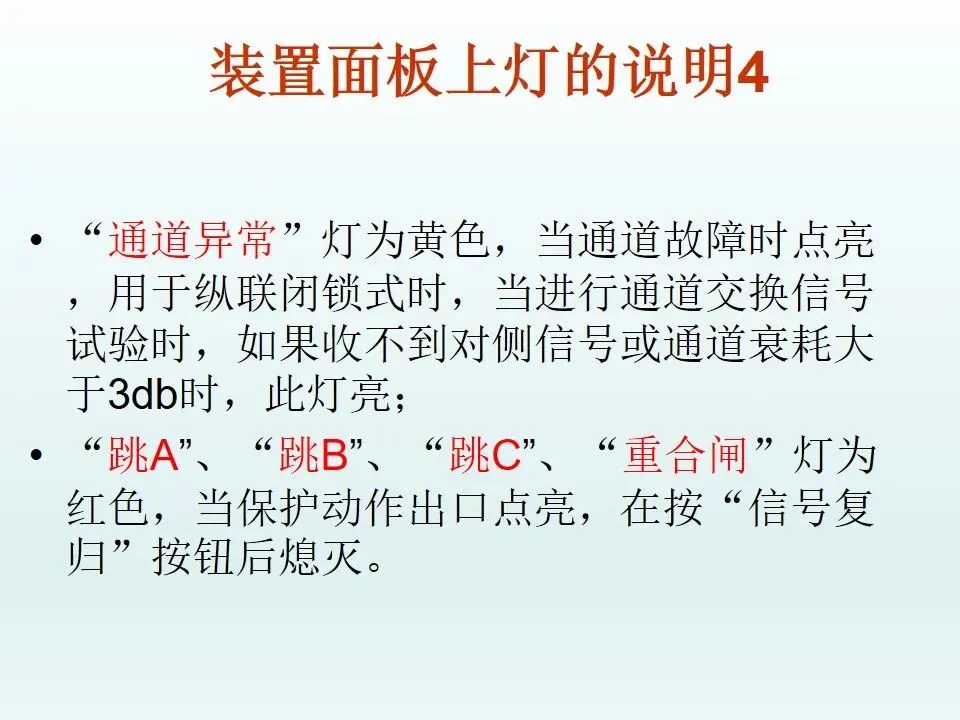

对于安装在线路1上DL1处的线路保护装置，该装置接入来自PT的电压和来自CT的电流。如果F1点发生电气短路事故，DL1处线路保护装置根据接入的电流和电压的变化特征可以判断出故障点就在本线路内部（区内故障），于是向DL1发出跳闸命令将故障点切除。如果F2点发生电气短路事故，该保护装置根据接入的电流和电压的变化特征可以判断出故障点不在在本线路内部（区外故障），它不会向DL1发跳闸命令。

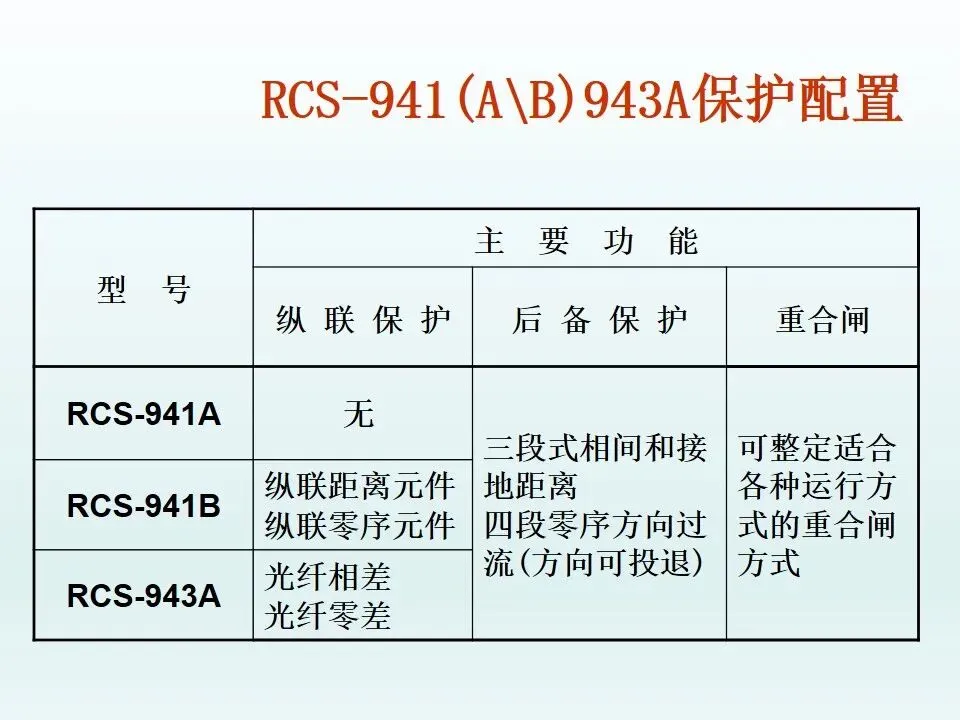

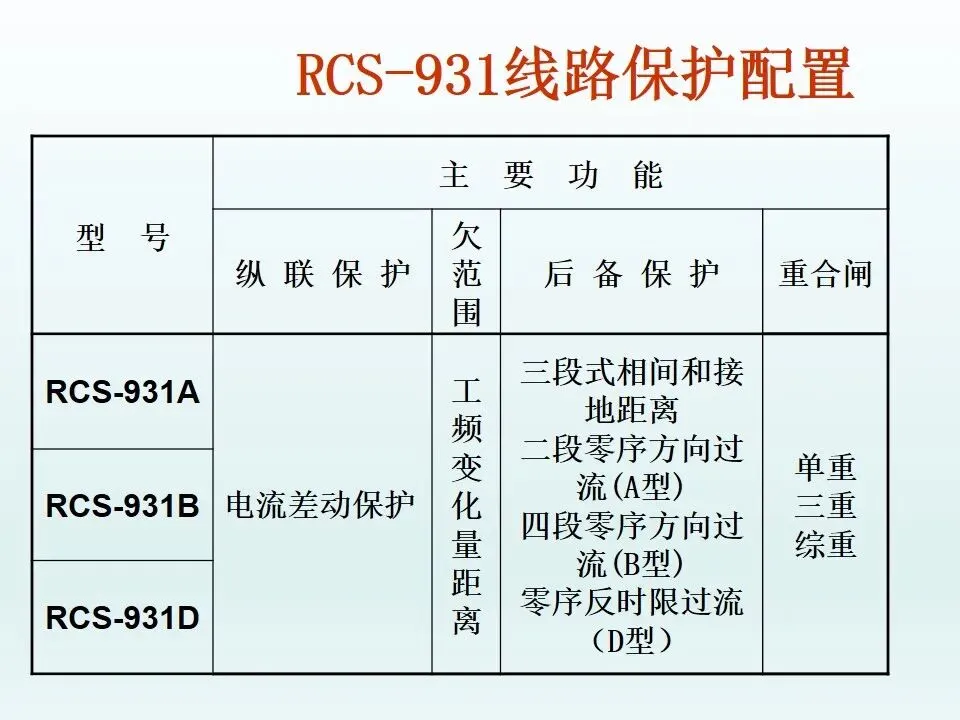

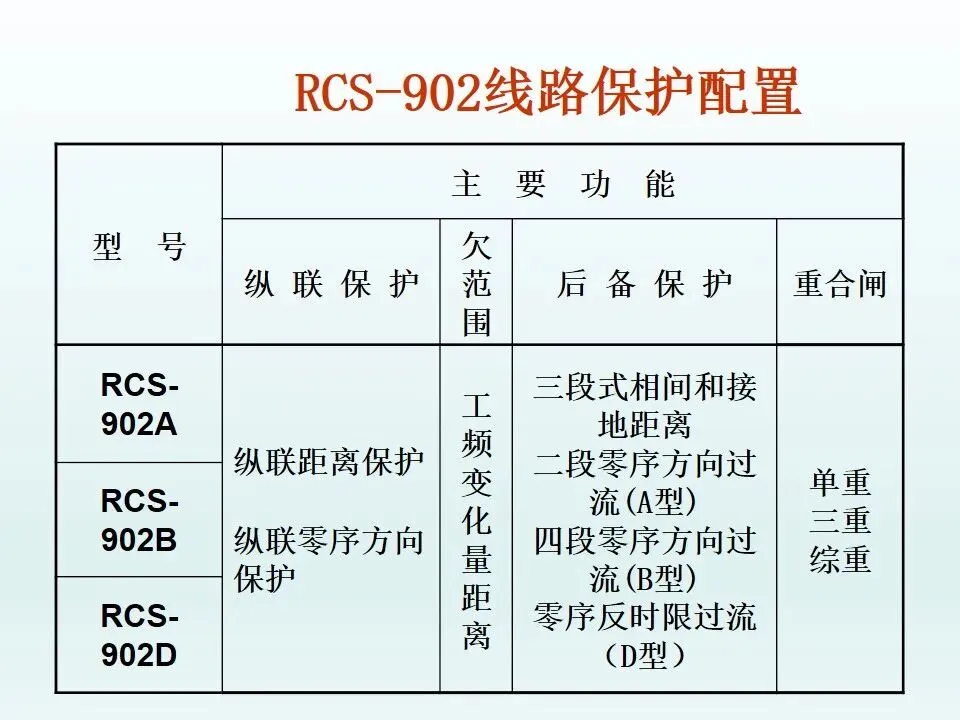

　　在输电线路的保护中，有根据线路单侧电气量变化所构成的单侧电气量保护，还有根据线路两侧电气量变化所构成的纵联保护。

　　单侧电气量保护主要有距离保护、工频变化量保护和零序过流保护等等，考虑到区外故障不能越级跳闸，单侧电气量的速动段保护不能保护线路全长，只能保护其中的一部分（一般是80-85％），单侧电气量的延时段保护一般当线路的后备保护使用，其中工频变化量保护只能当速动保护用。

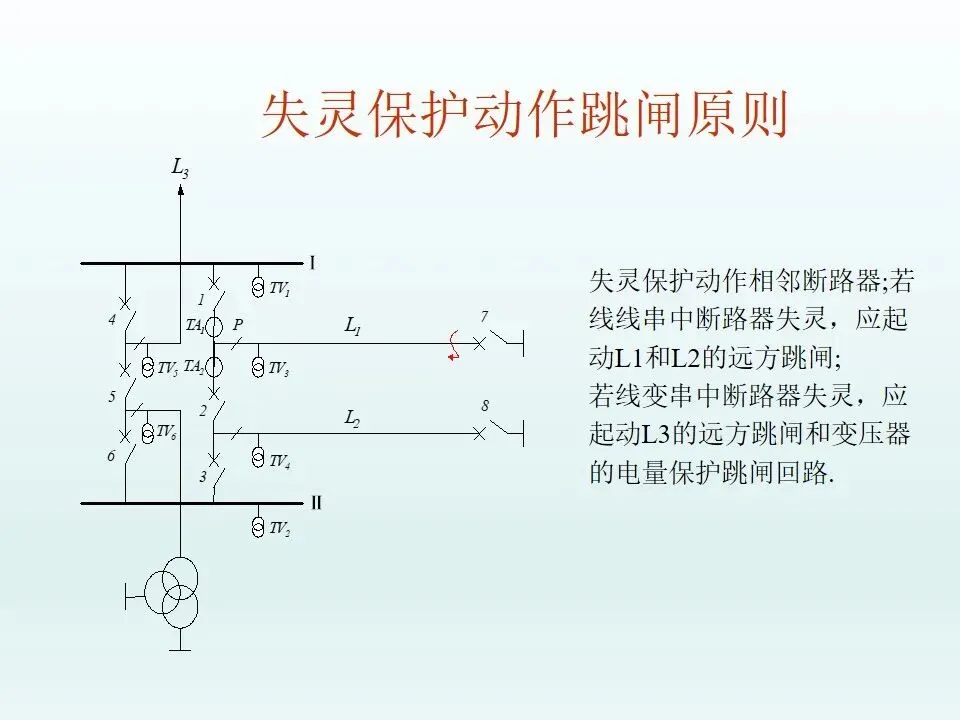

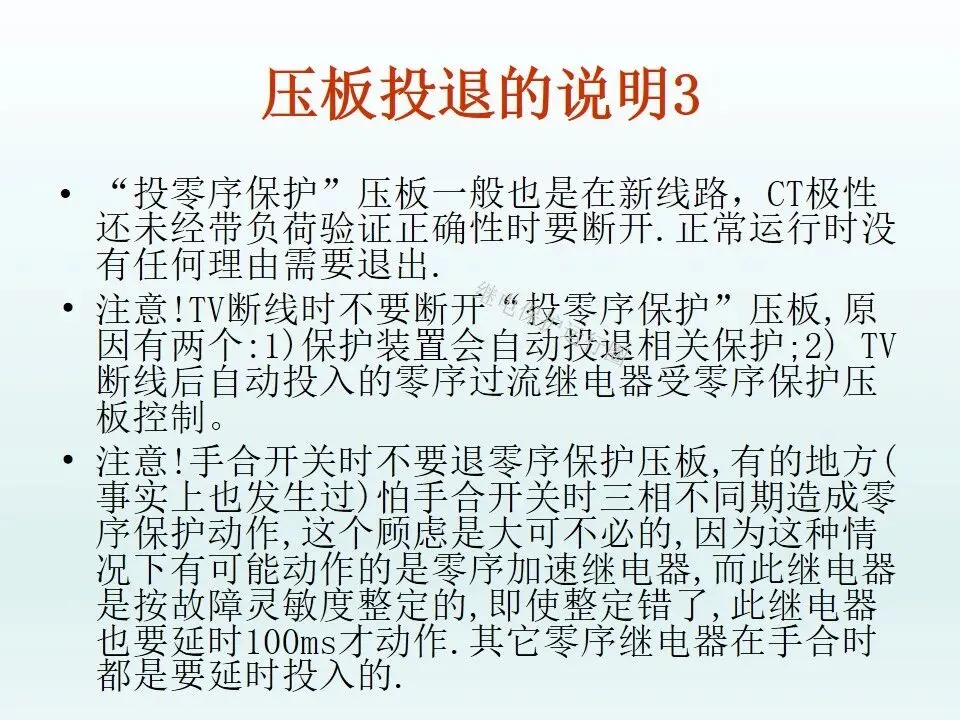

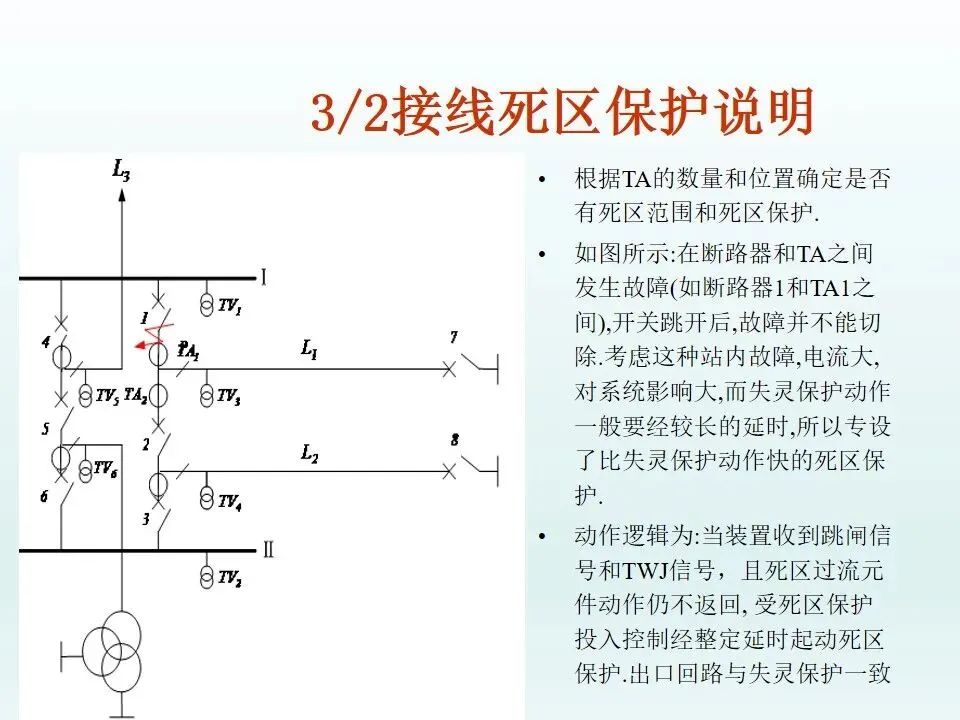

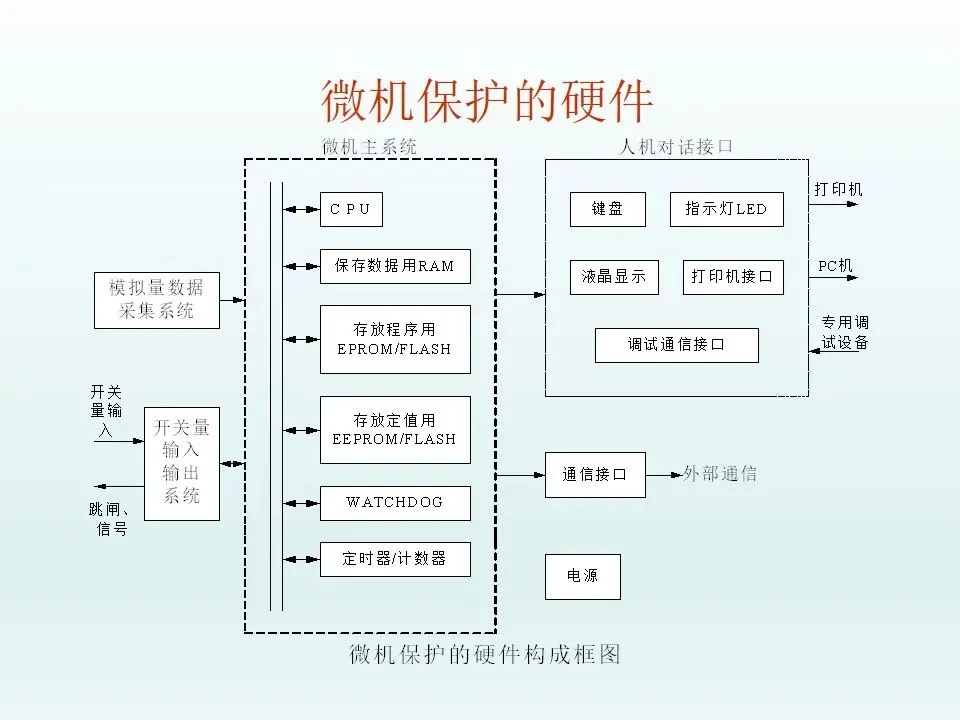

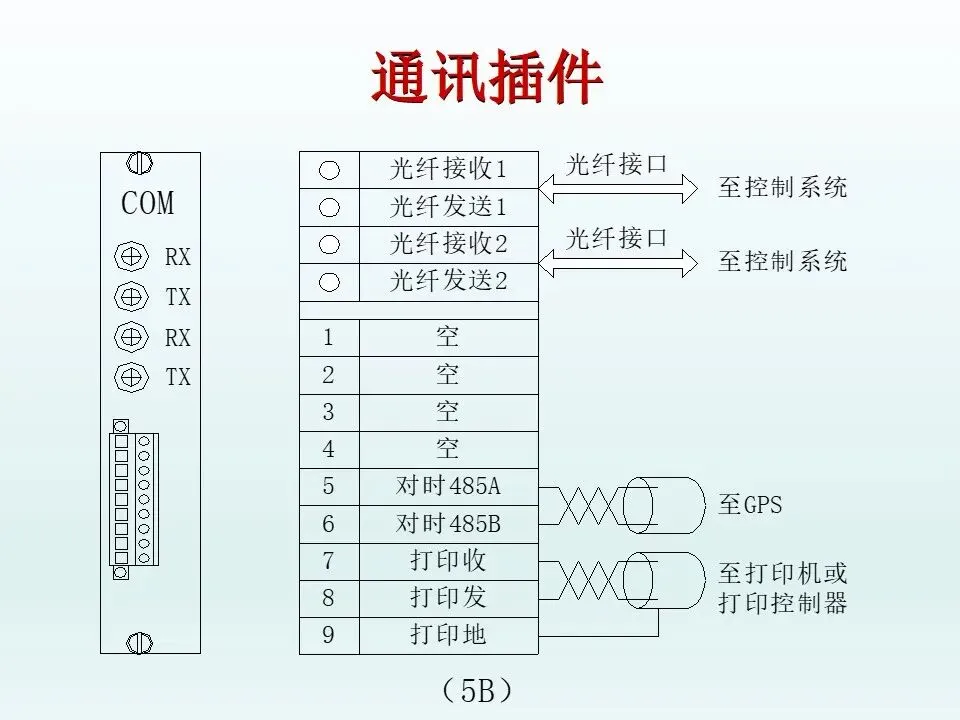

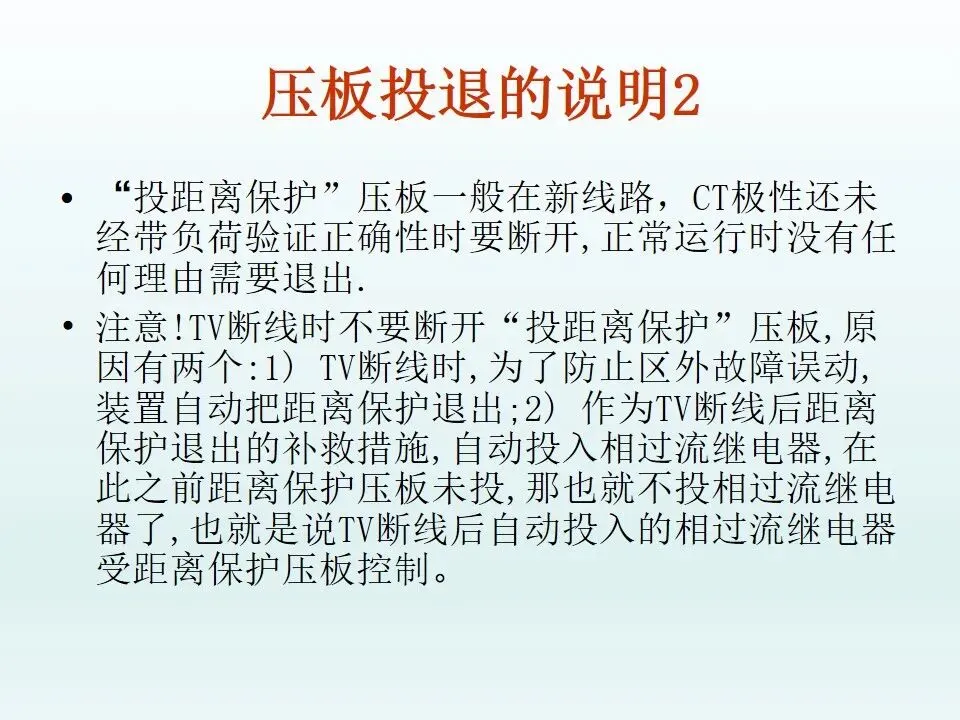

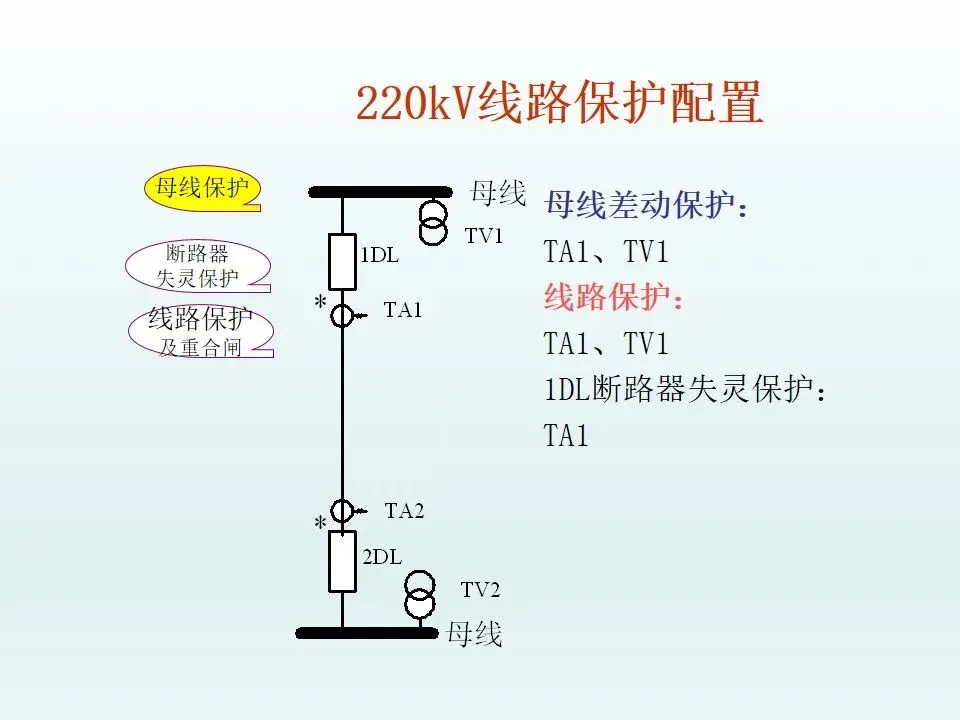

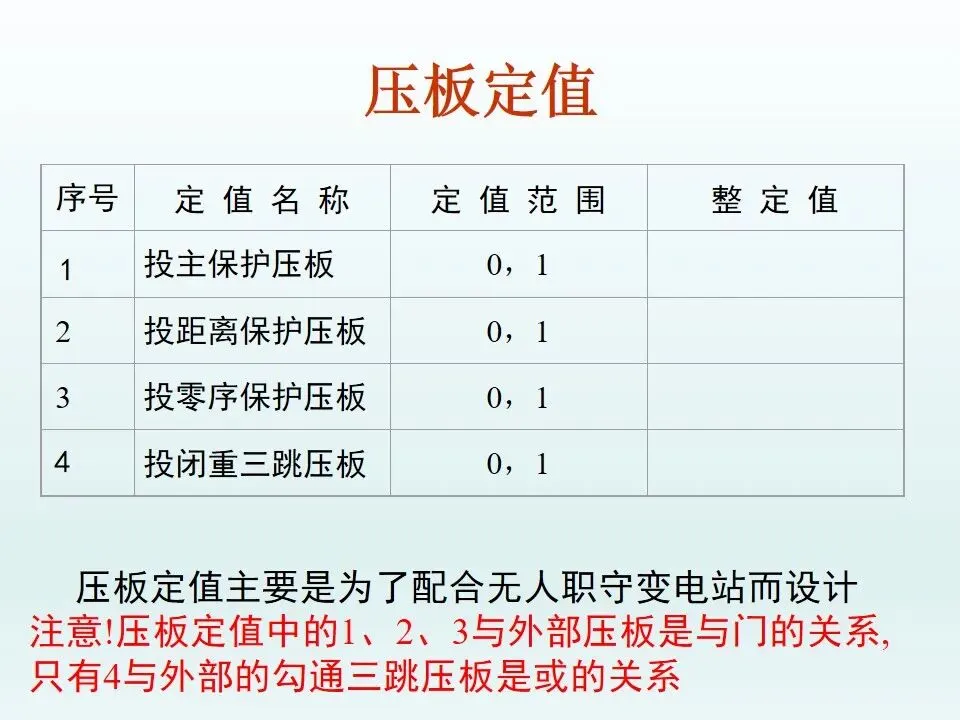

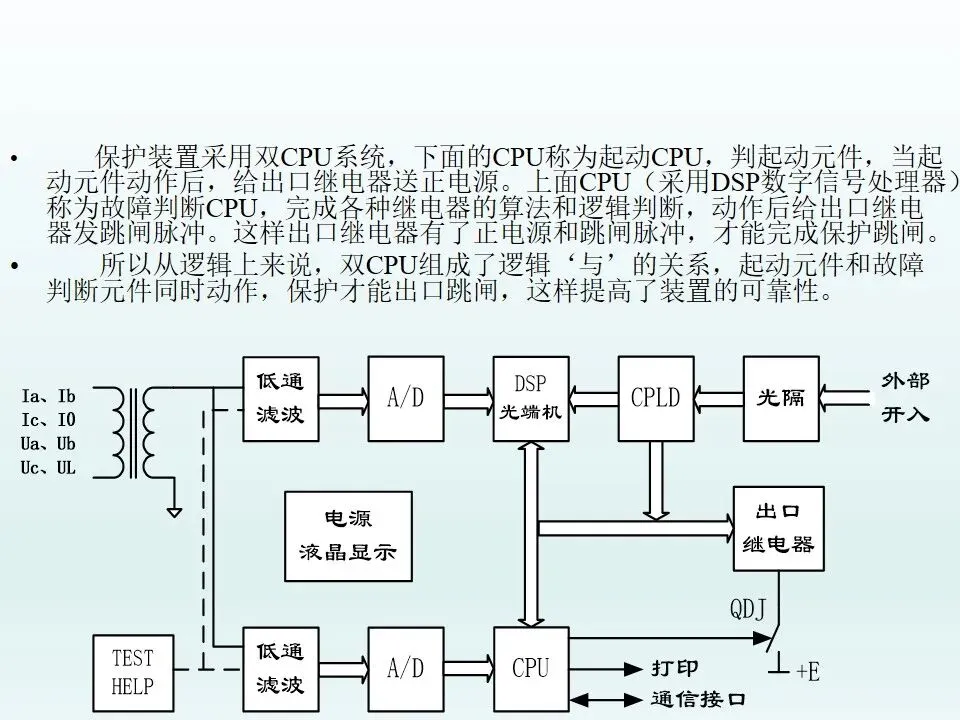

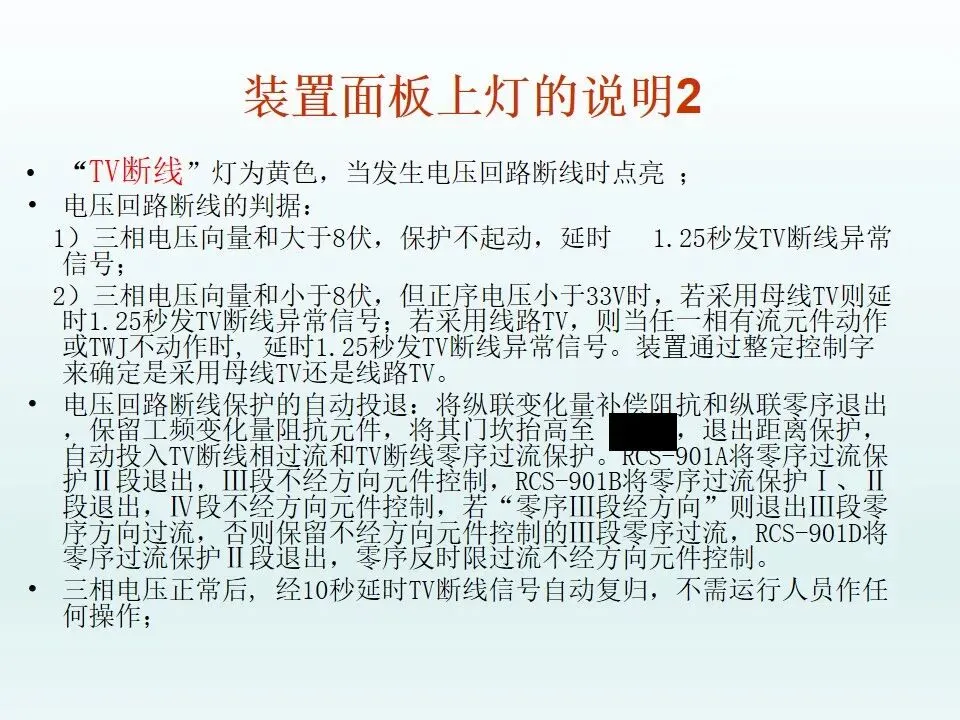

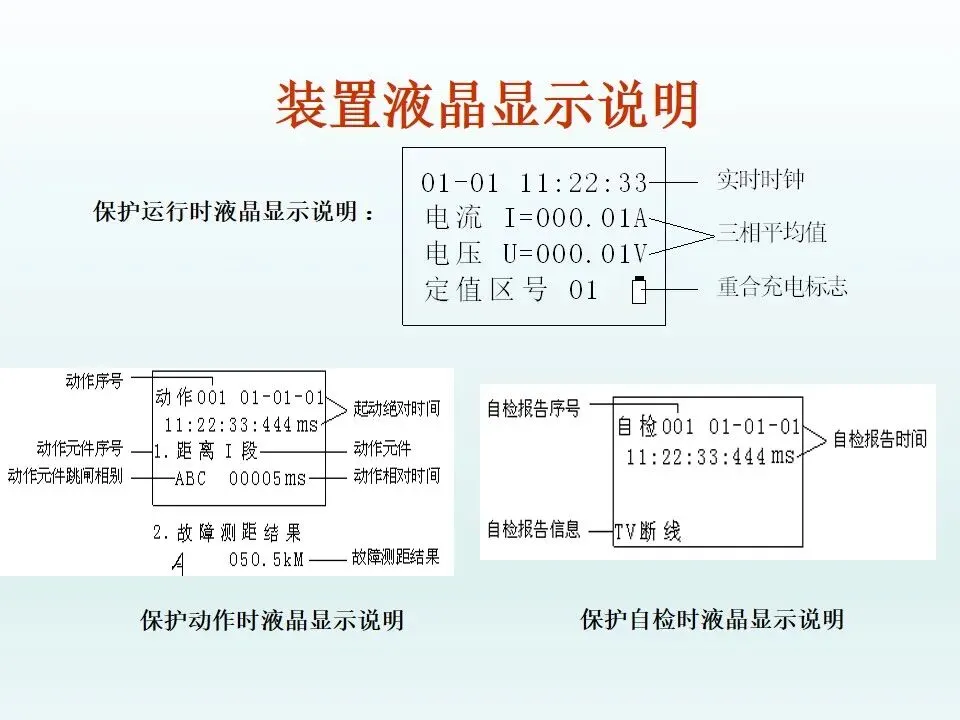

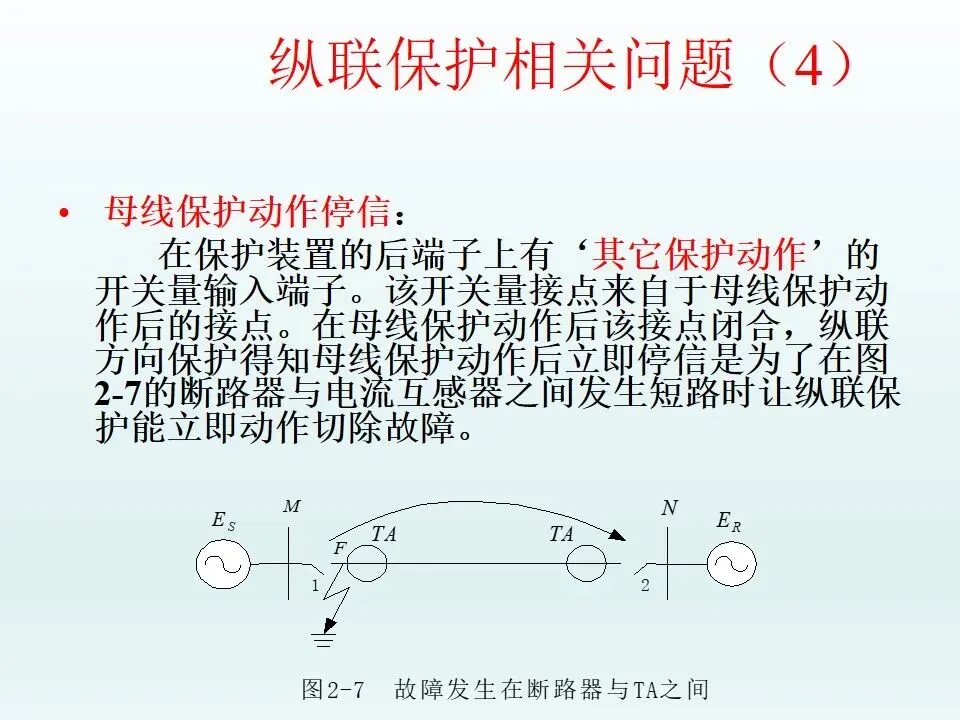

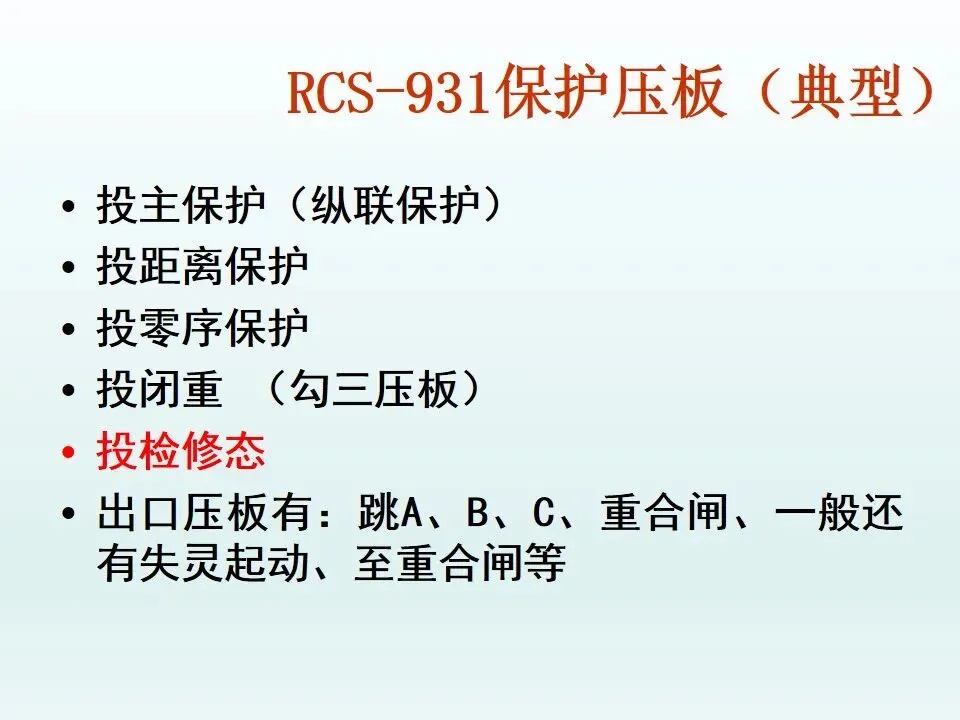

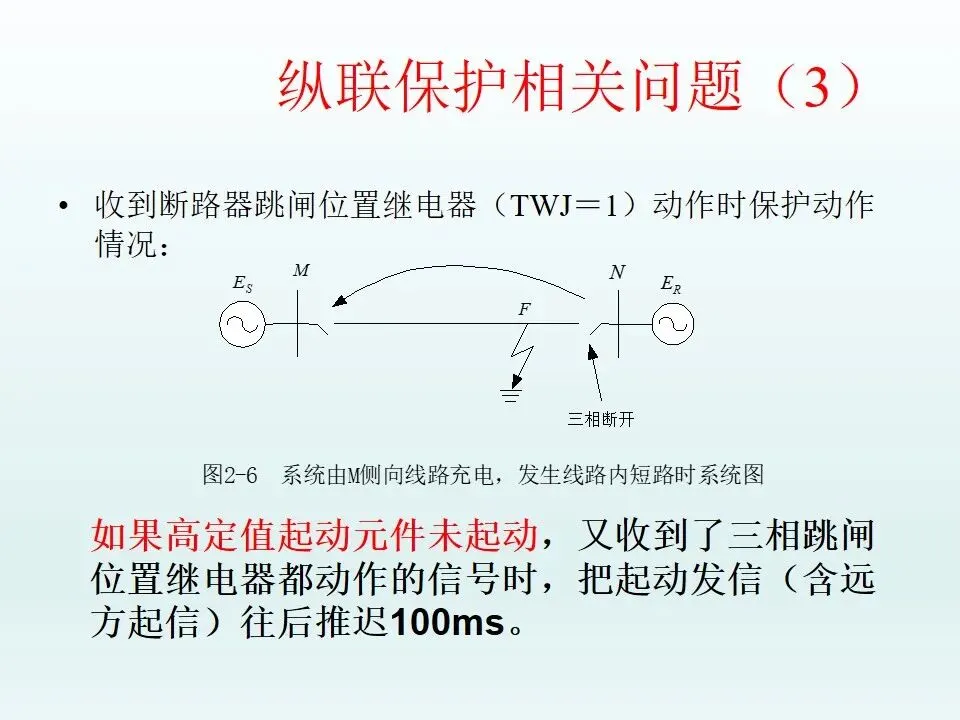

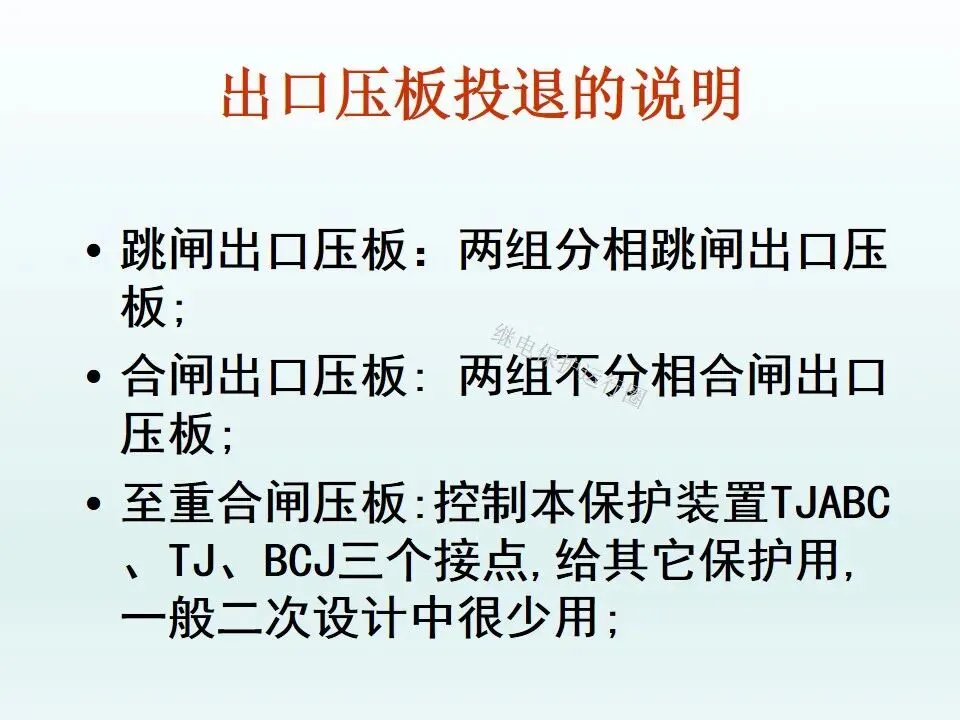

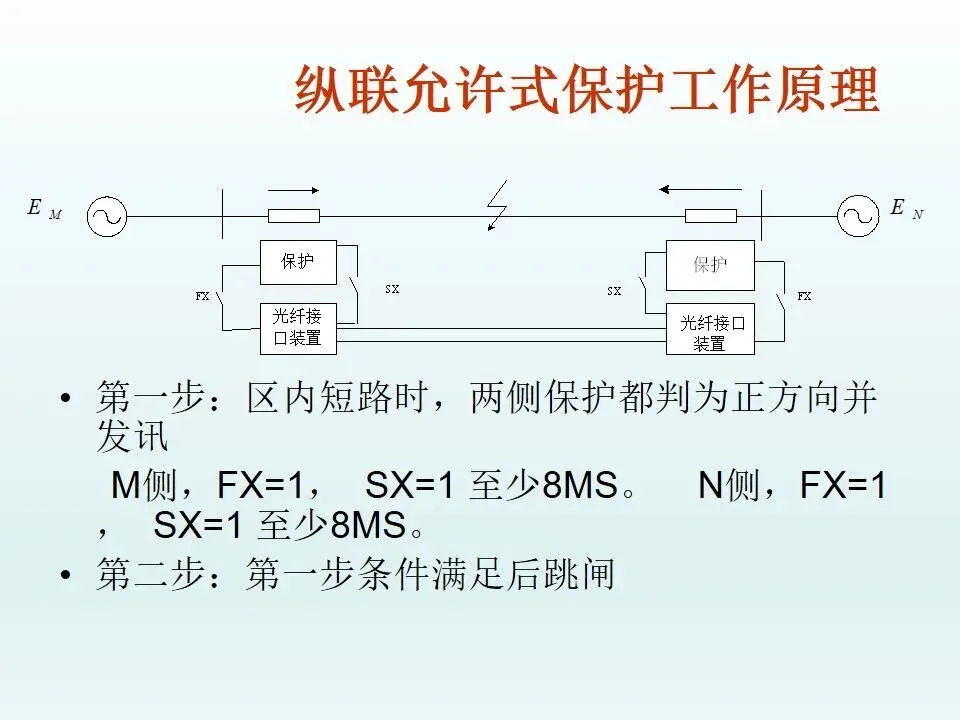

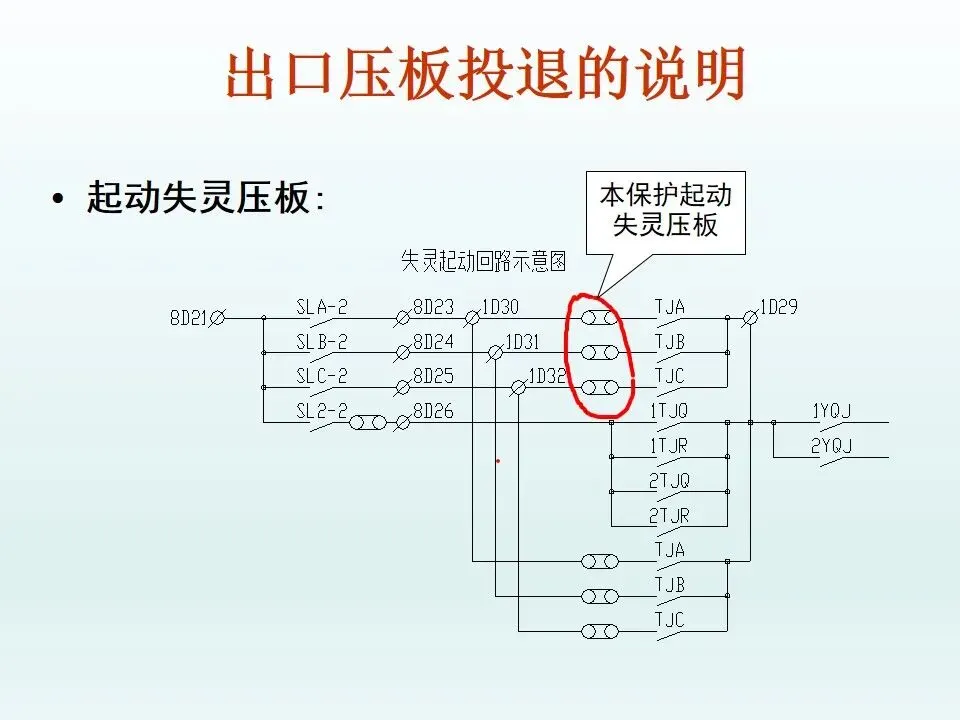

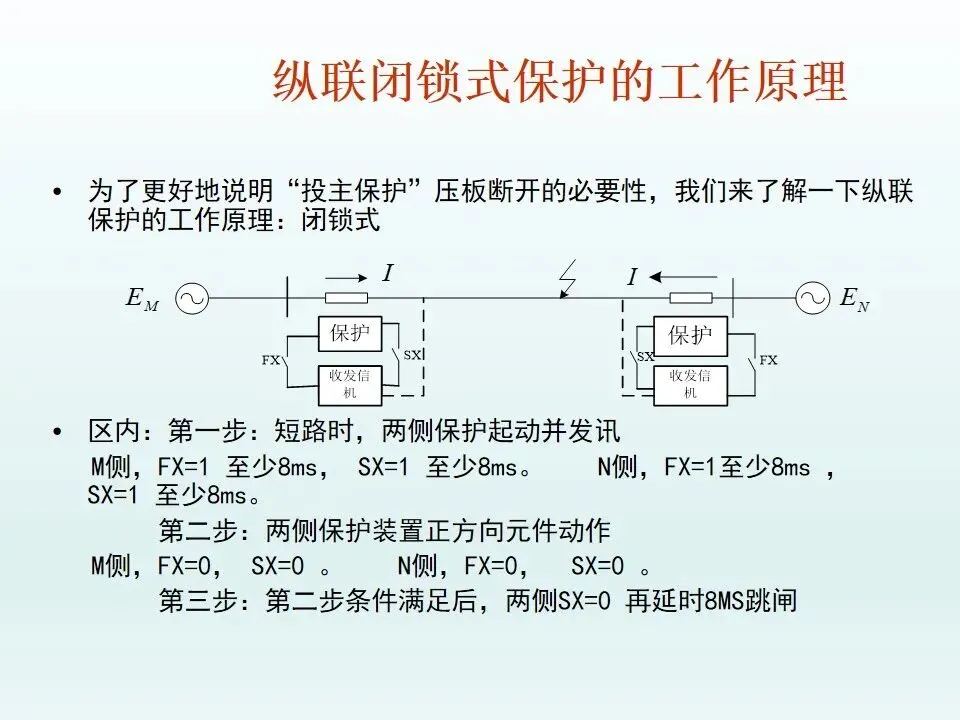

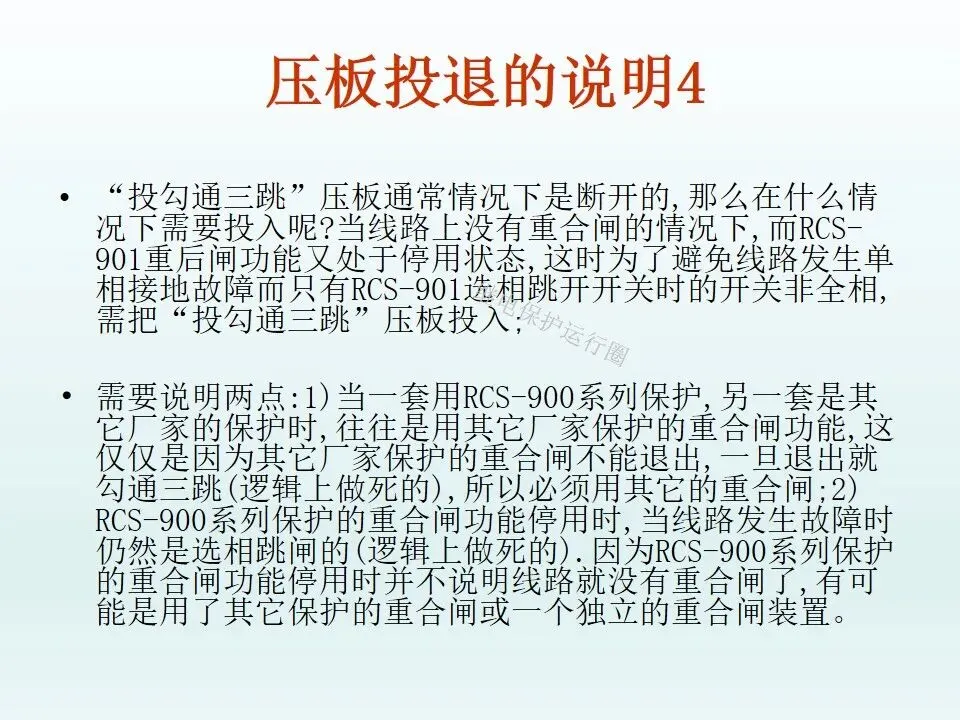

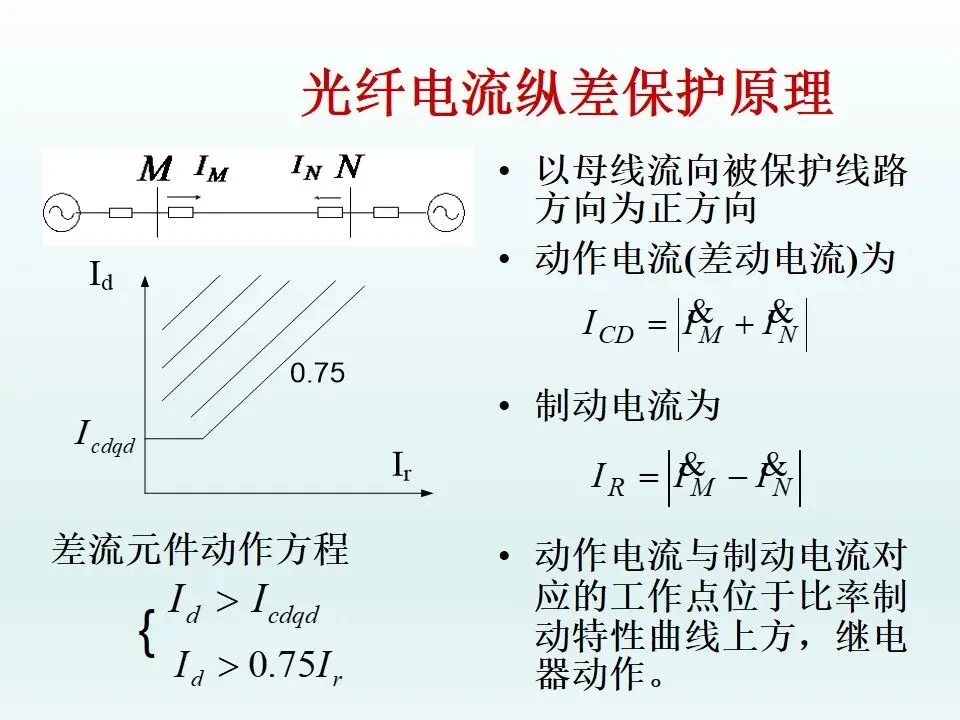

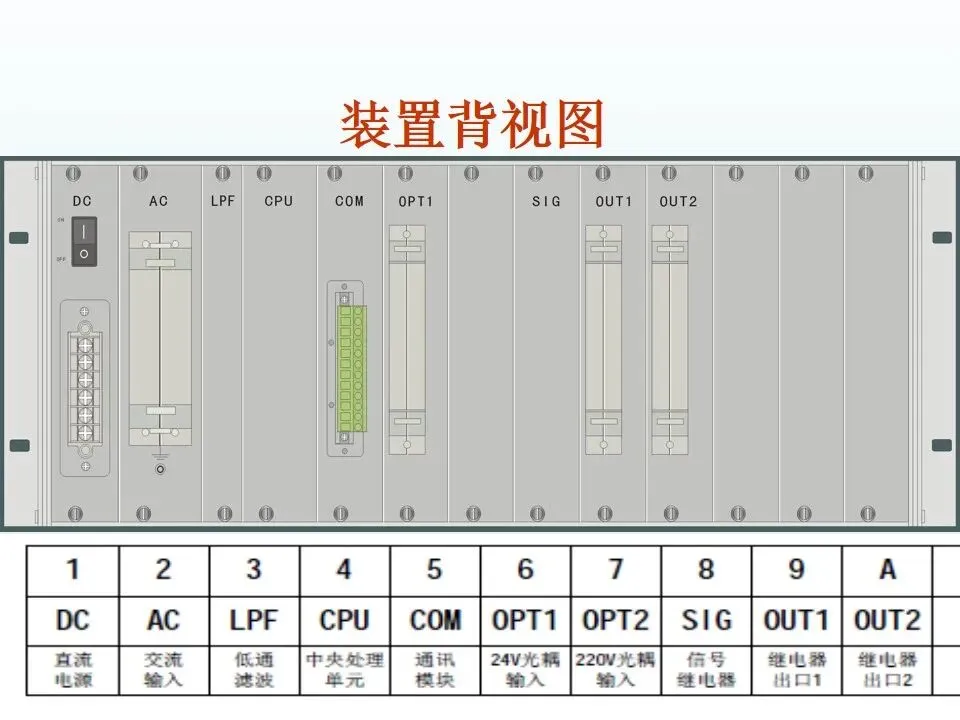

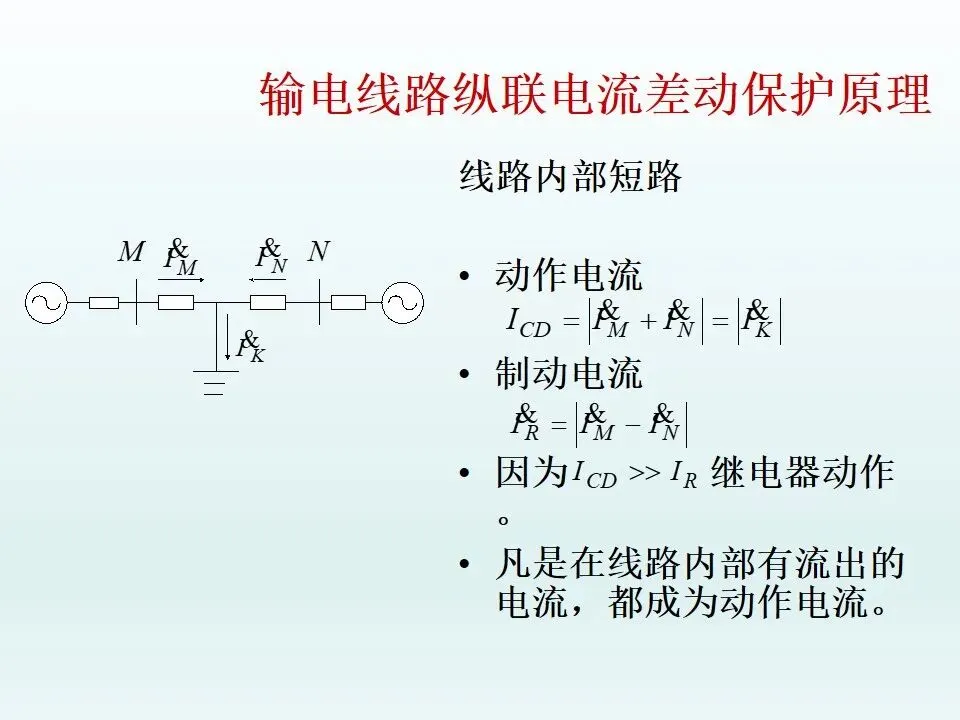

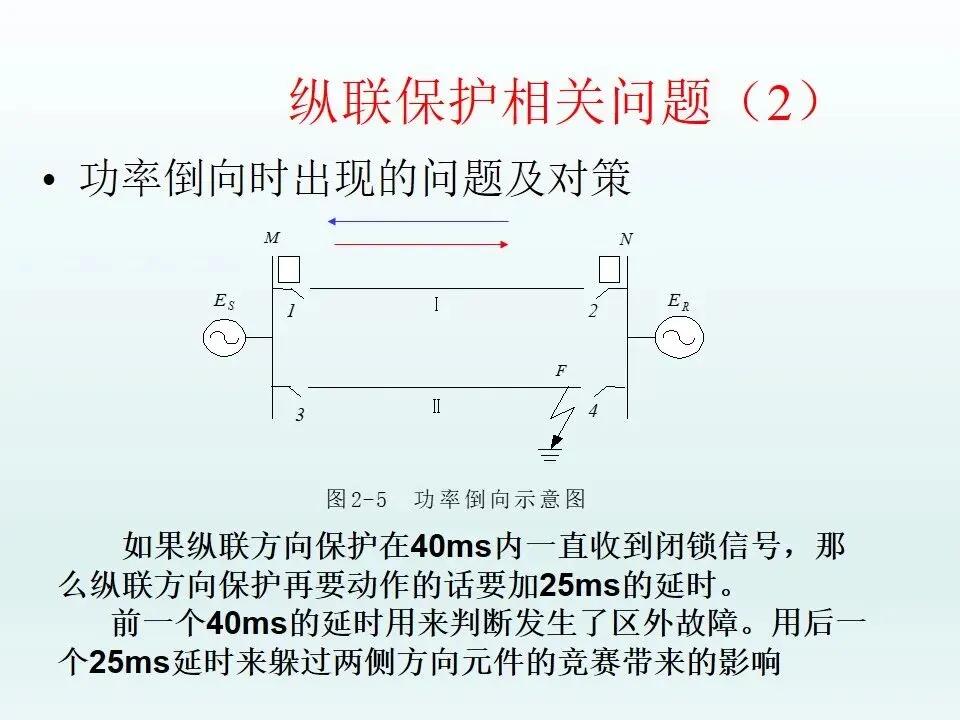

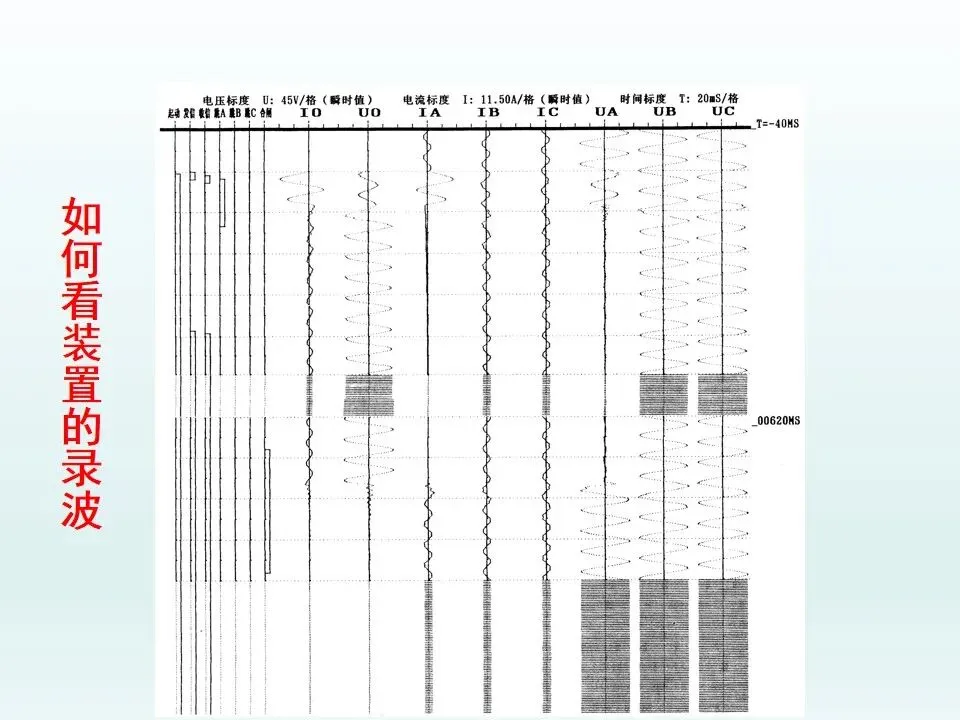

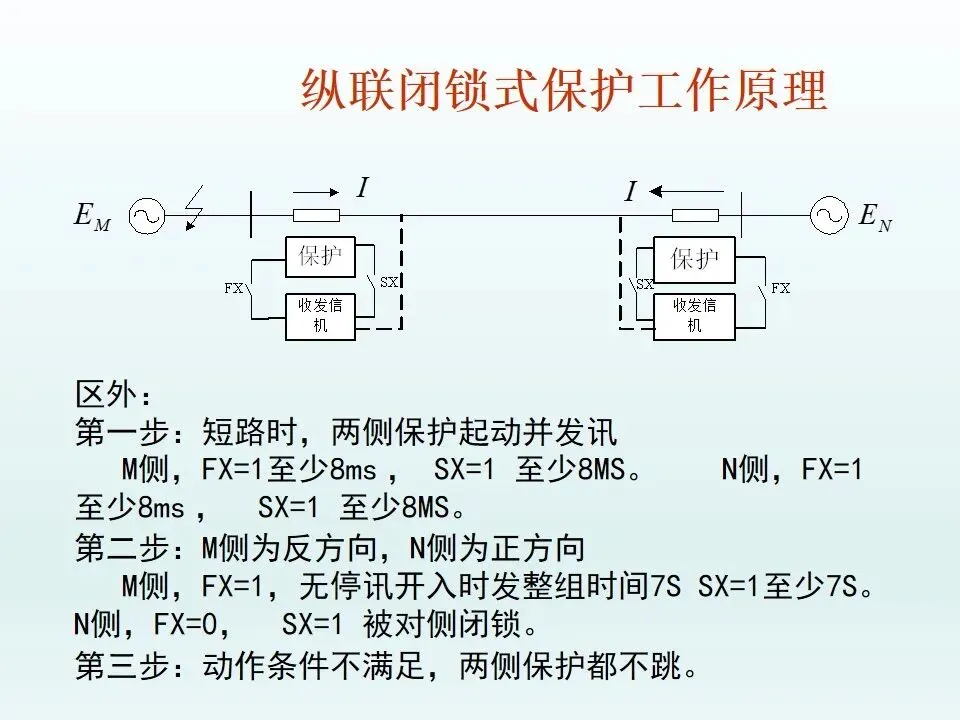

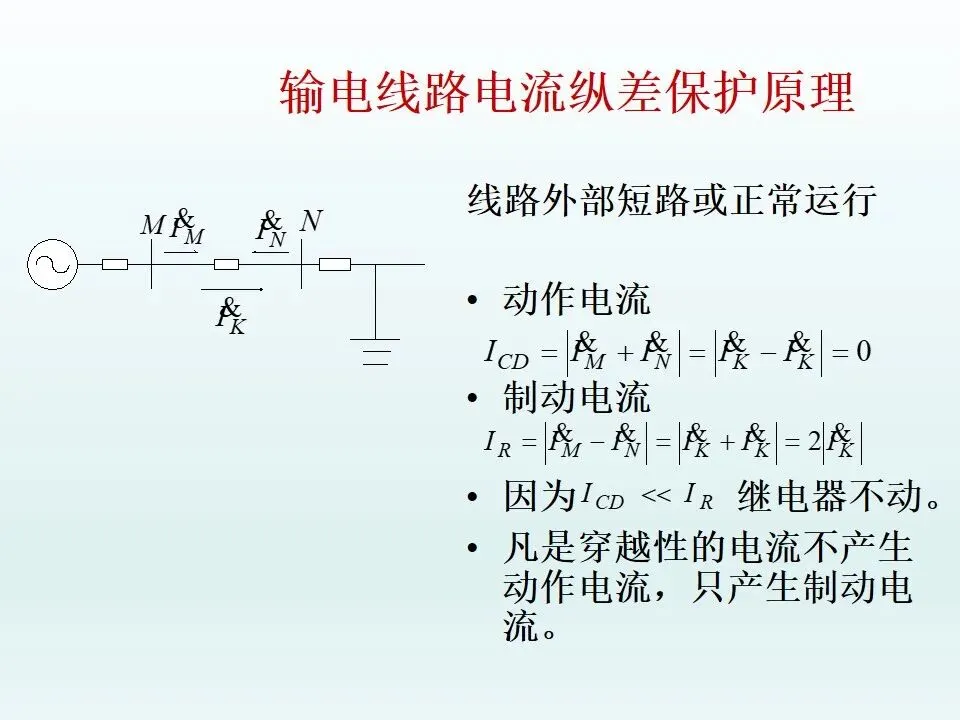

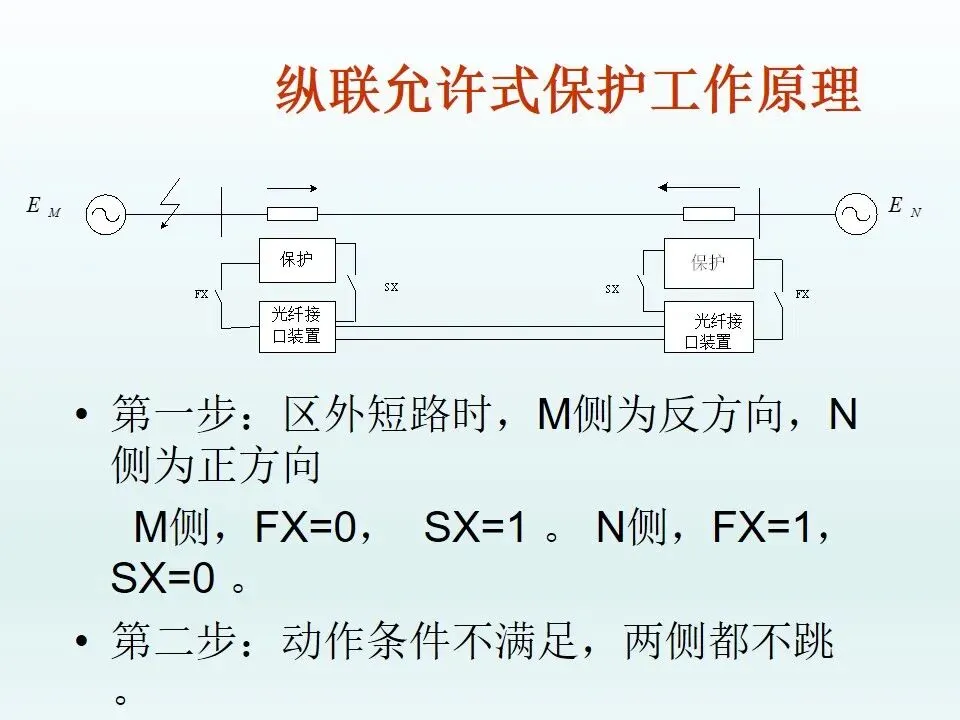

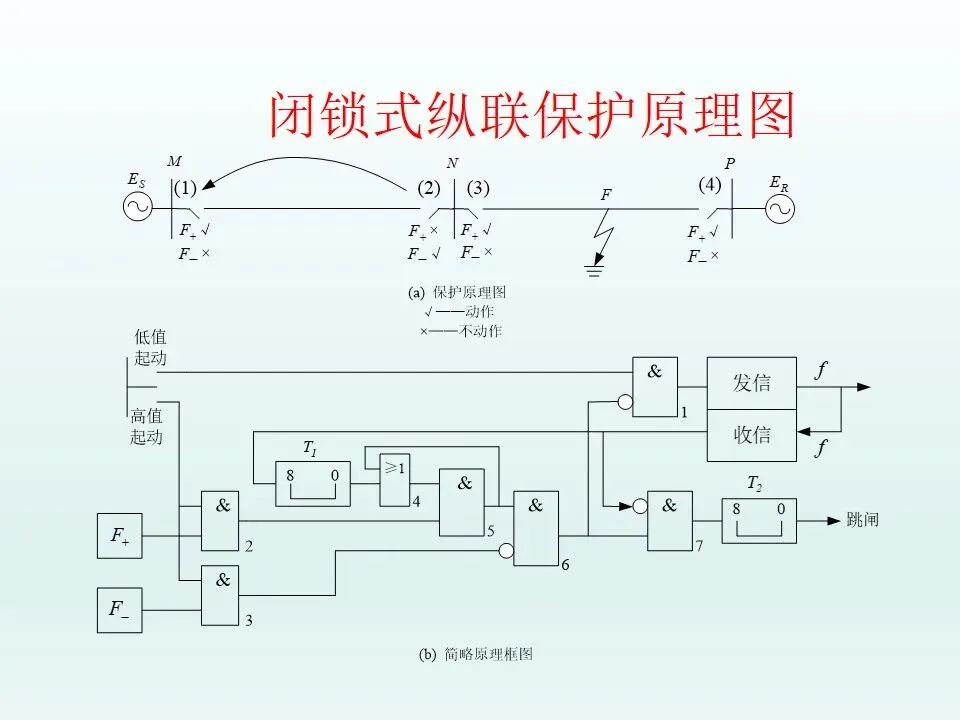

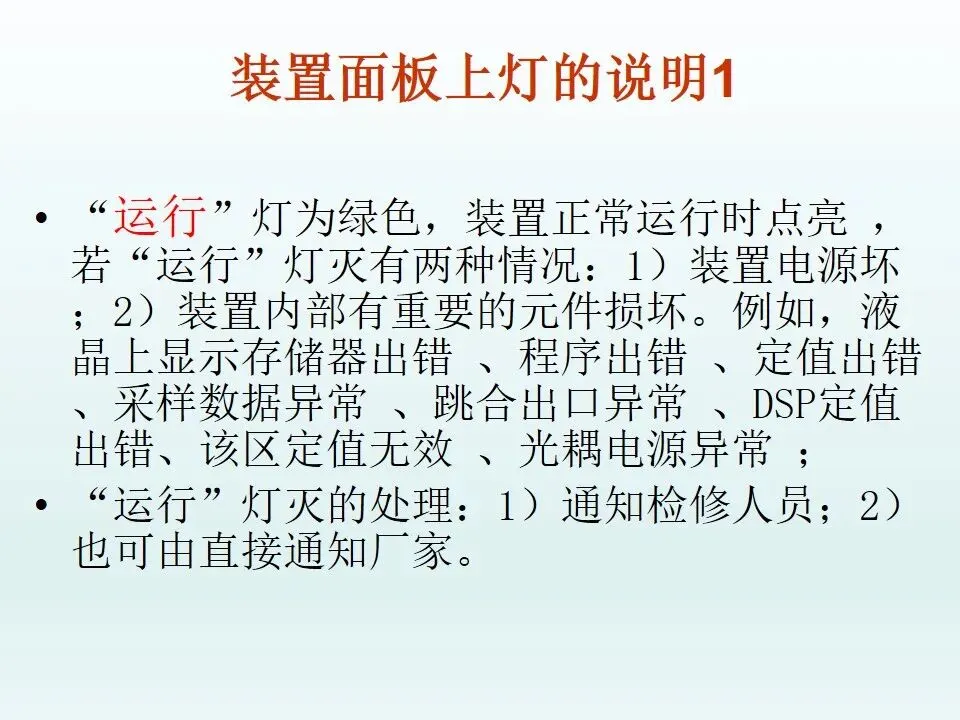

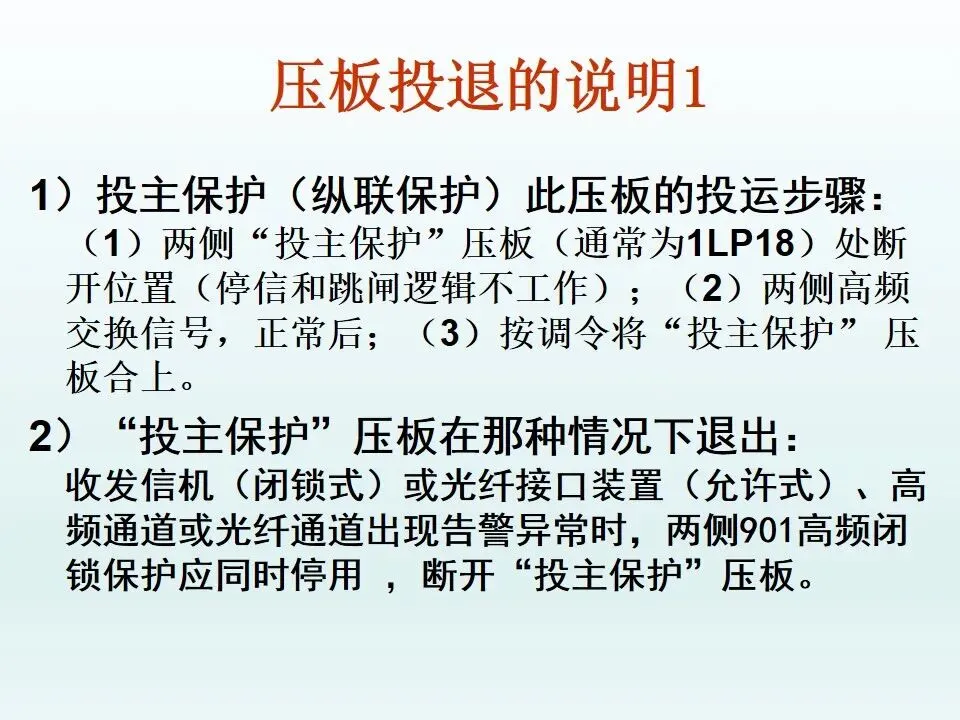

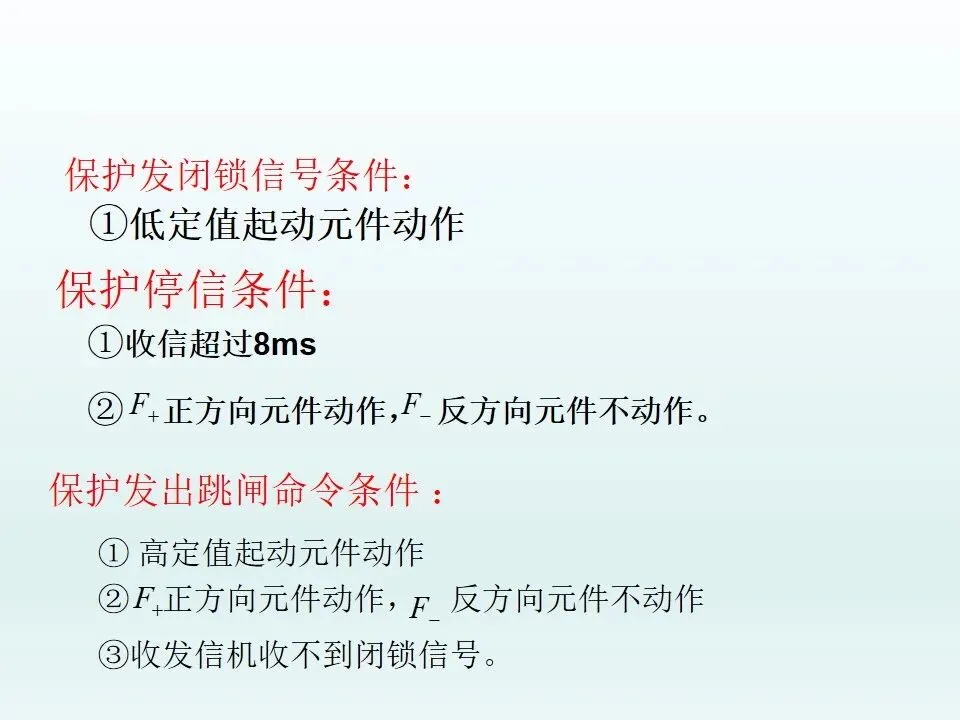

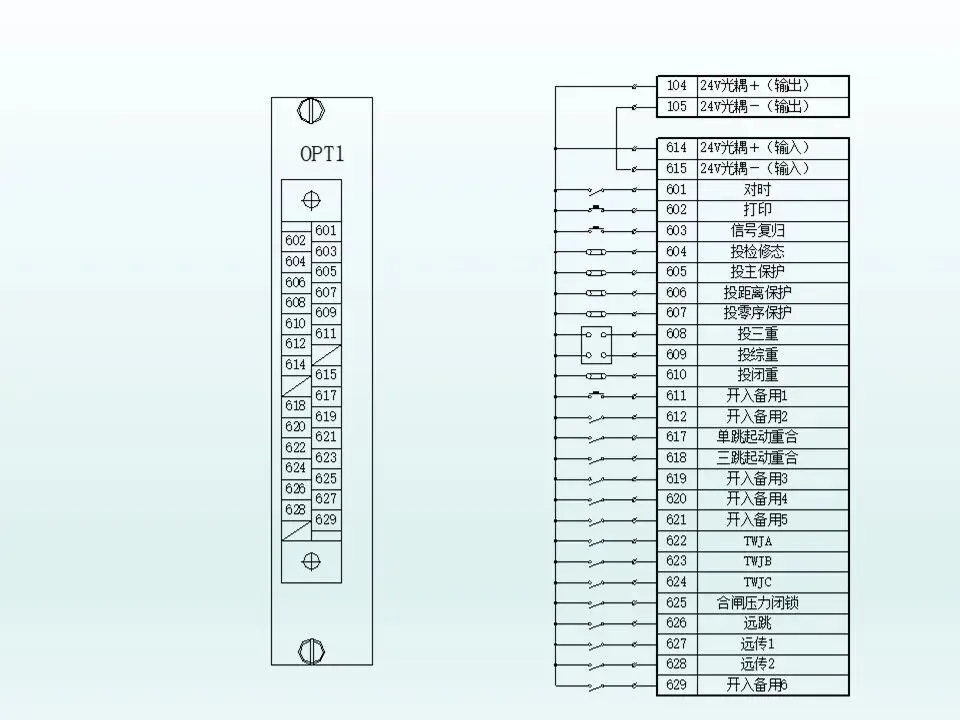

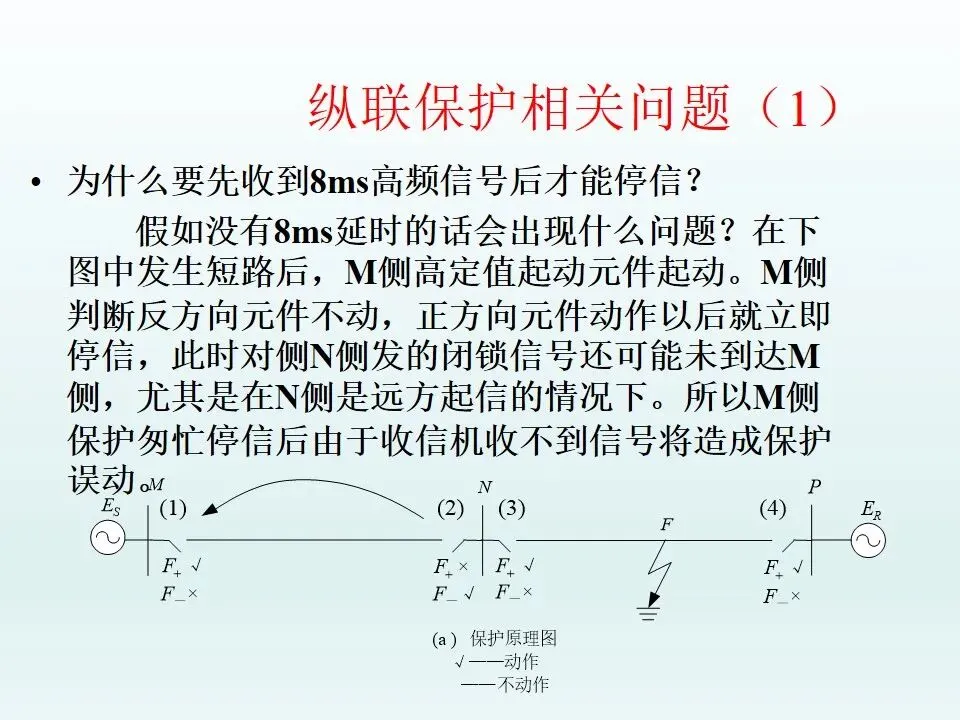

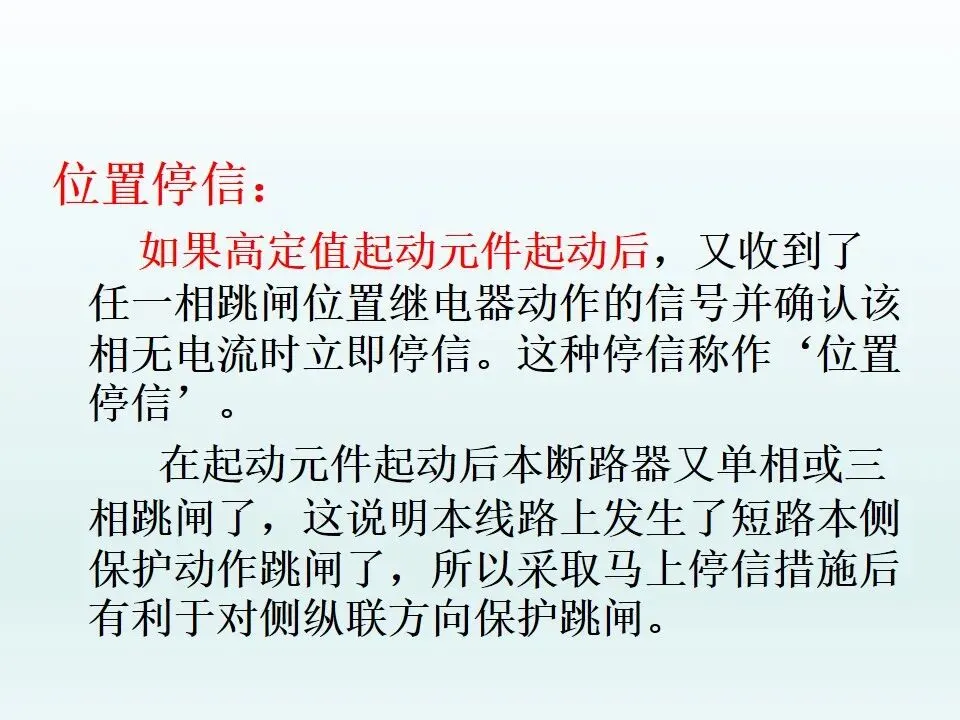

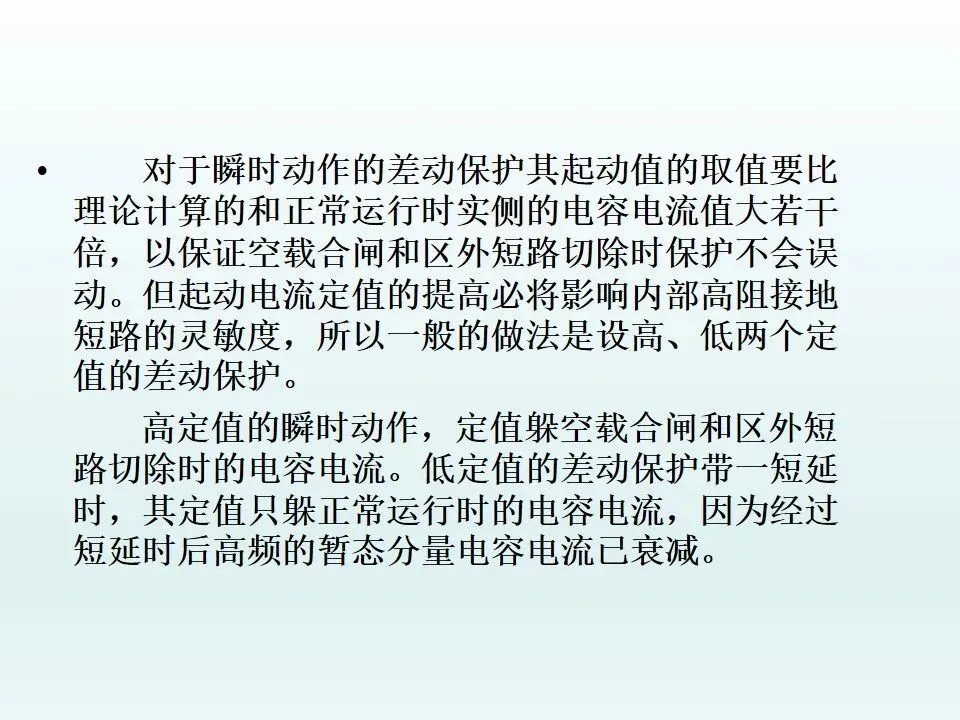

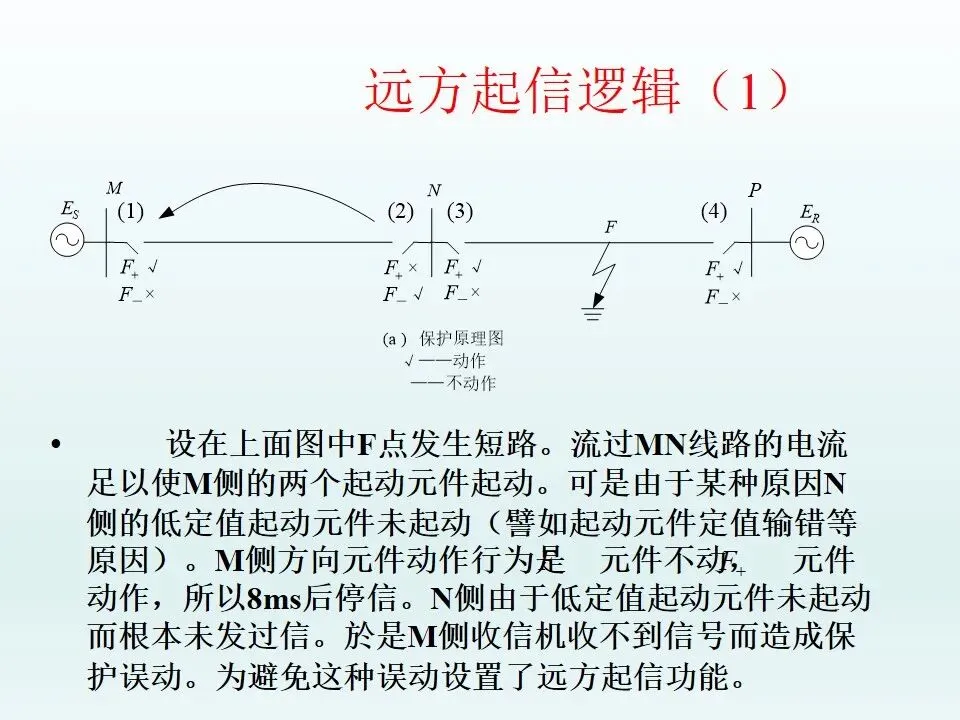

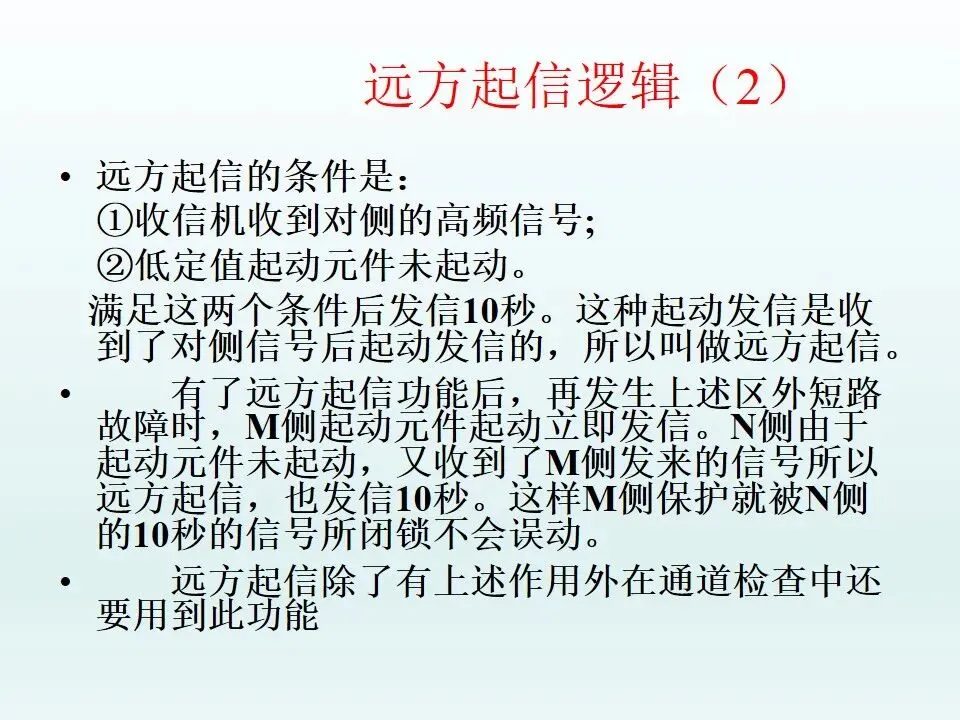

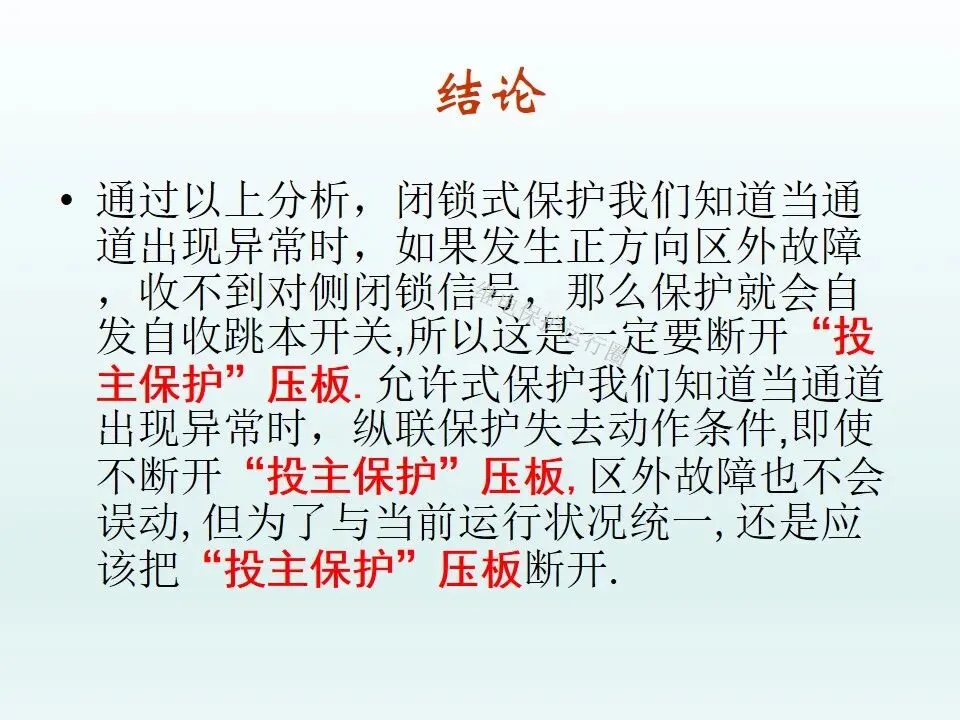

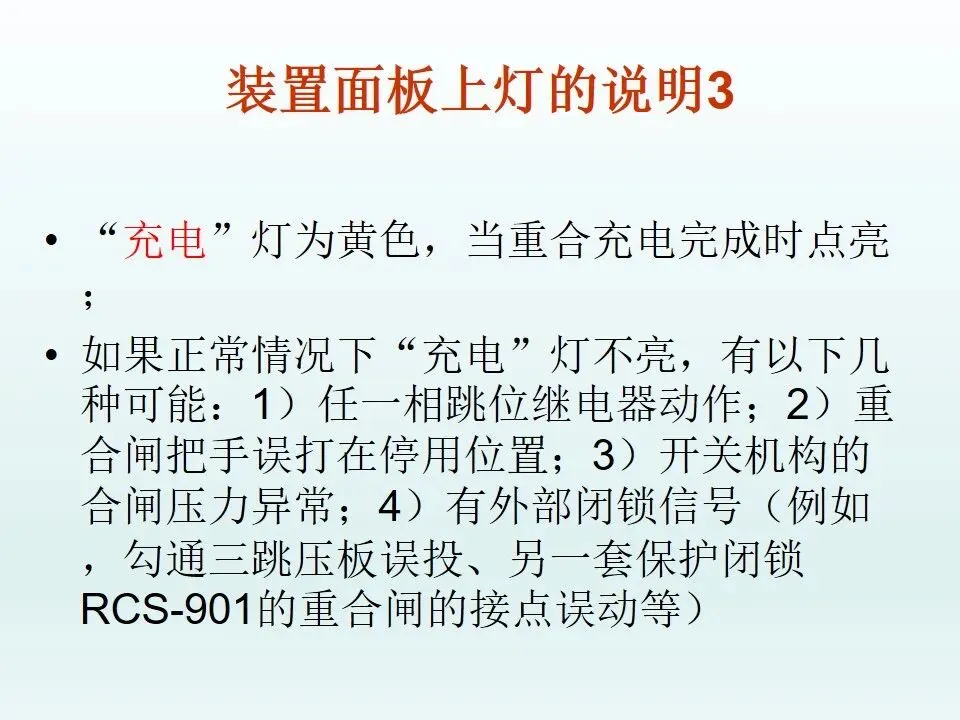

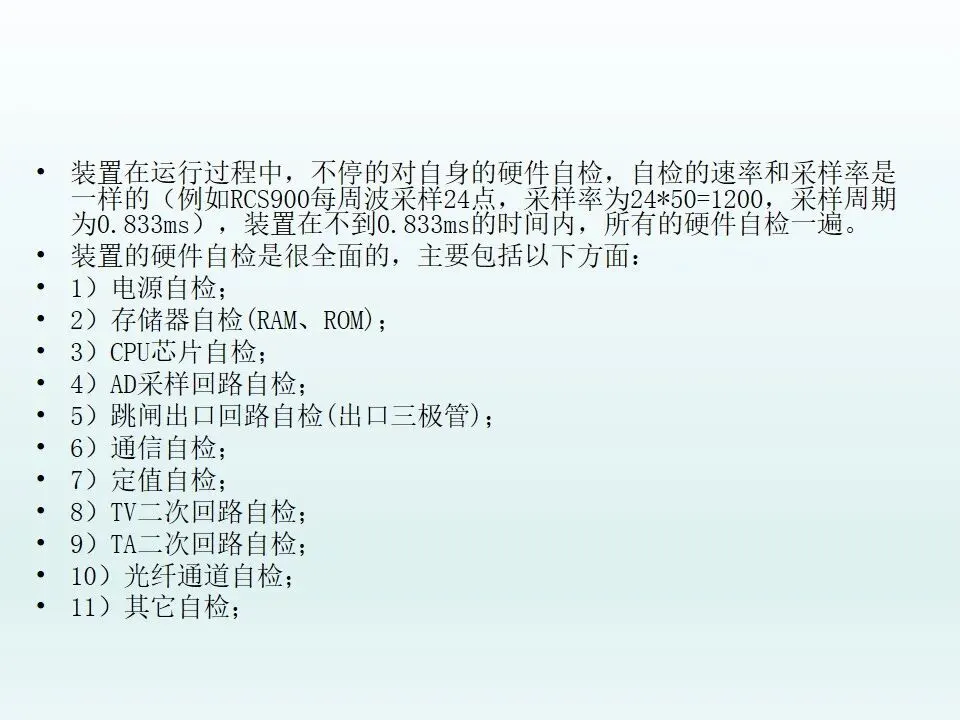

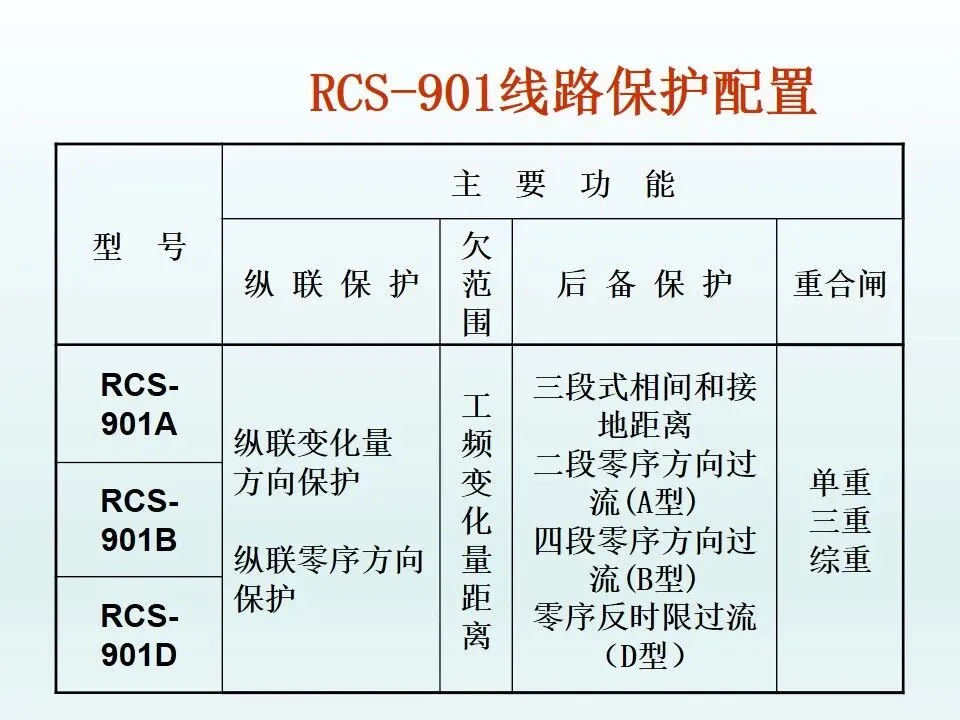

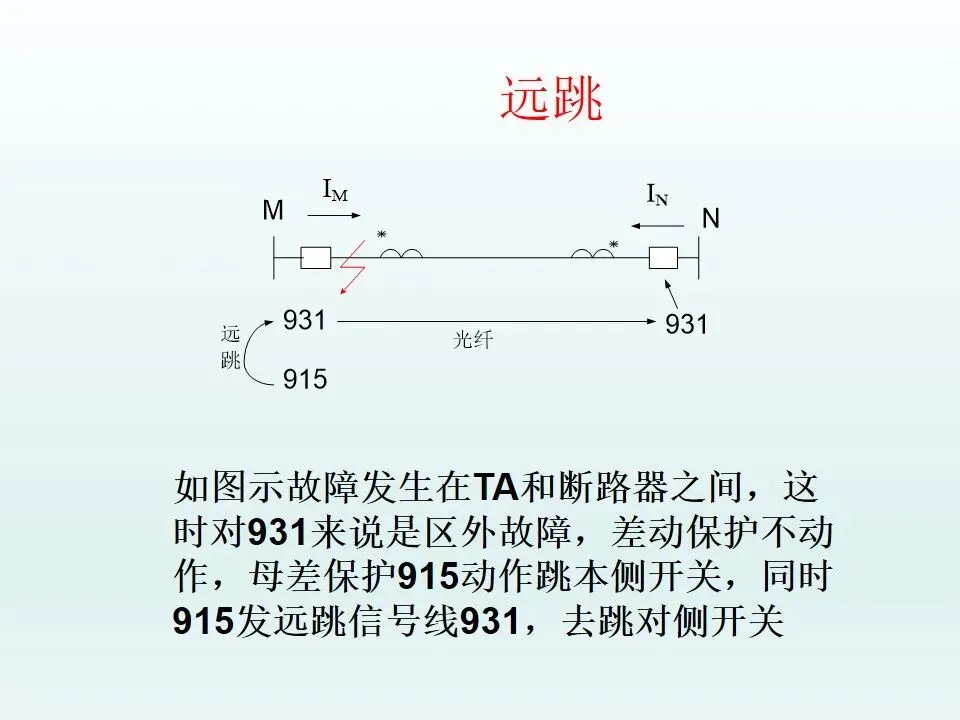

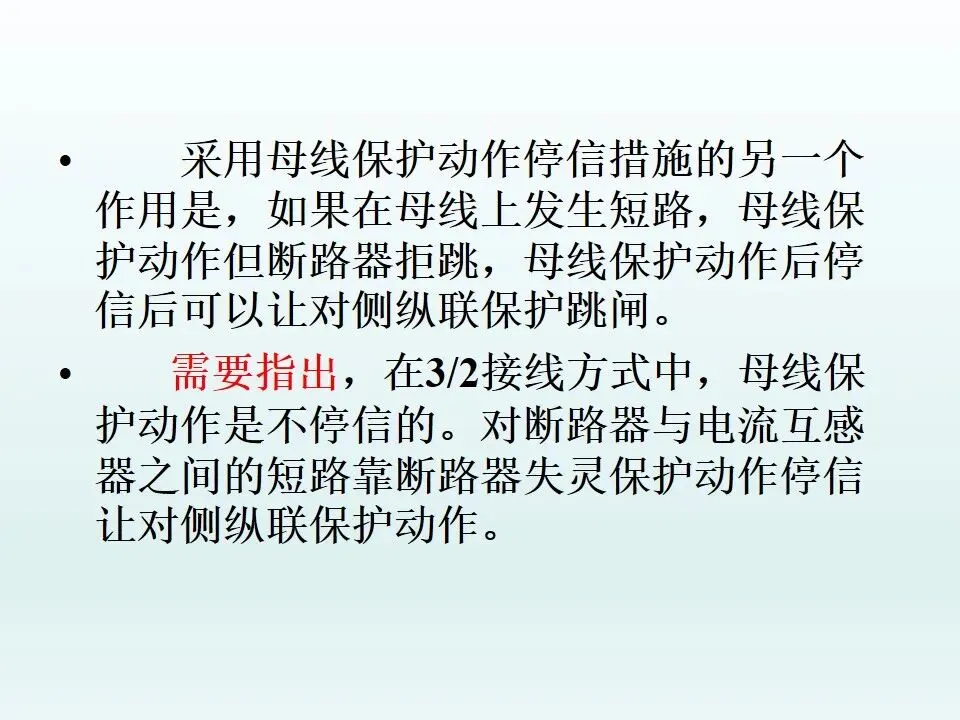

　　纵联保护主要有纵联方向保护、纵联距离保护、纵联差动保护等等，它们能够保护线路的全长，一般当线路的主保护使用。
