夜雨聆风今天我们要深入剖析数字经济时代最核心的硬件基石——光模块。如果说光纤是信息高速公路，那么光模块就是这条公路上不可或缺的“收费站”与“信号转换器”。在AI算力需求井喷的今天，光模块已经彻底摆脱了传统电信投资的“周期性配套”标签，演变为支撑人工智能与未来网络的“高成长刚需”。接下来，我们将从它的底层原理、历史演进、产业链博弈以及AI时代的破局之路，进行系统性的深度拆解。
一、 核心功能与底层原理：数字世界的“光电翻译官”
在计算机与通信网络中，芯片处理信息依赖的是电信号，但电信号在铜缆中传输时面临着距离短、易受干扰和带宽受限的物理瓶颈。而光信号在光纤中传输不仅速度极快、损耗极低，还能轻松实现超大带宽。光模块的核心使命，就是打破“芯片只懂电，光纤只认光”的壁垒。
在发送端，输入的微电信号经过驱动芯片处理后，驱动半导体激光器（如DFB、EML或VCSEL芯片）发出调制光信号，将“0”和“1”的数据“写”入光波中。
在接收端，光探测器（如PIN或APD芯片）充当“视网膜”，捕捉光信号并将其还原为微弱的电流，再经跨阻放大器（TIA）和数字信号处理器（DSP）进行噪声消除与波形重塑，最终输出标准的电信号。通过这种双向转换，光模块完美实现了海量数据的高速、远距离传输。

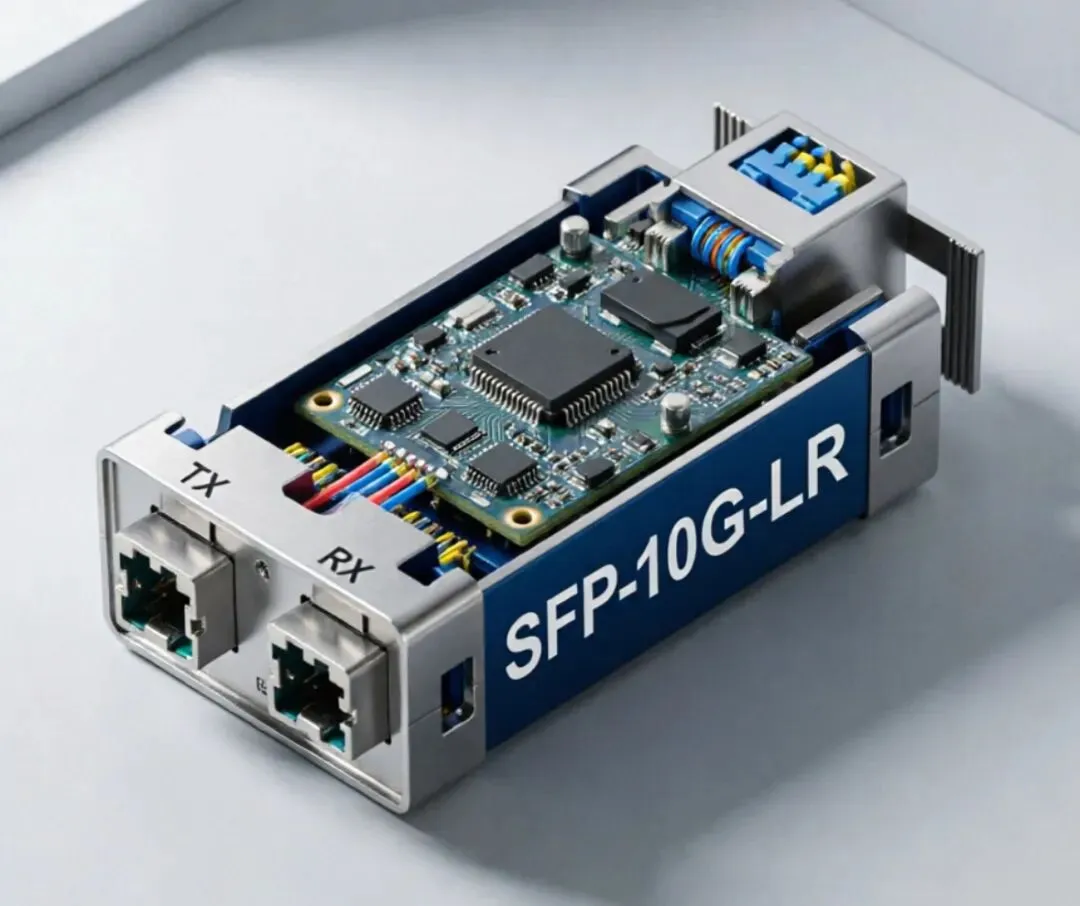

从整体结构来看，光模块主要由光发射组件、光接收组件、高速信号处理芯片、电路板（PCBA）以及外部接口等部分组成。如果把它拆开，我们会看到以下几个核心的“子模块”：
1. 光发射组件（TOSA）：负责“电转光”
TOSA（Transmitter Optical Sub-Assembly）是光模块的“嘴巴”，负责把电信号变成光信号发出去。它内部包含几个关键器件：
● 激光器（LD）：这是光模块的“心脏”，负责发光。它会根据输入的电信号，把数据调制到特定波长的光上。
● 激光驱动器（LDD）：它是激光器的“肌肉”，负责把处理好的信号转换成对应的调制信号，驱动激光器精准发光。
● 其他辅助器件：为了保证激光器稳定工作，TOSA内通常还配有MPD（监控光电二极管，用来盯紧激光器的状态）、TEC（温控组件）以及隔离器、耦合透镜等。
2. 光接收组件（ROSA）：负责“光转电”
ROSA（Receiver Optical Sub-Assembly）是光模块的“耳朵”，负责把光纤传来的光信号抓回来，并转换成电信号。它的核心成员包括：
● 光电探测器（PD/APD）：这是接收端的“心脏”，专门负责把微弱的光信号转换成微弱的电流信号。
● 跨阻放大器（TIA）：探测器转换出的电流太弱了，TIA就像一个“大喇叭”，把微弱的电流信号放大成一定幅值的电压信号。
● 限幅放大器（LA）：因为接收到的光信号有强有弱，LA负责把变化的信号“削”成等幅的电信号，保证后续电路能稳定识别。
3. 高速信号处理芯片：负责“翻译与纠错”
在TOSA和ROSA之间，还需要强大的“大脑”来处理信号，尤其是在高速光模块（如100G/400G/800G）中：
● DSP（数字信号处理器）：它是光模块的“大脑总管”。在高速传输中，信号容易失真或受干扰，DSP负责对信号进行纠错、整形、调速等复杂处理，确保数据准确无误。
● 时钟数据恢复芯片（CDR）：它的作用是从杂乱的信号中提取出“时钟信号”，找回数据的节奏，并补偿信号在传输过程中的损失。
4. 微控制器（MCU）：负责“后勤与监控”
MCU相当于光模块的“管家”，负责底层软件的运行。比如光模块的温度、电压、发送/接收光功率等DDM（数字诊断监控）功能，都是由它来实时监控的。
5. 物理载体与外部接口
● 电路板（PCBA）：它是所有芯片和器件的“舞台”，负责把TOSA、ROSA、DSP等各个子模块连接起来，协同工作。
● 电气接口（金手指）：光模块插在交换机上的那一排金色触点，负责与外部设备进行信号传输和供电。
● 光接口与外壳：包括发送接口（Tx）、接收接口（Rx）、拉手扣、壳体等，起到物理连接和保护内部精密元器件的作用。
二、 历史起源与发展轨迹：从百兆分立器件到万兆集成
光模块的发展史，是一部不断追求更高带宽、更低功耗和更小体积的进化史。
1. 雏形期（1970s-1990s）
早期的光模块主要采用LED和PIN光电二极管，仅能用于短距离、低速率的基础通信。直到80年代中期，半导体激光器取代LED，才大幅提升了传输速率。
2. 标准化与小型化（1999年-2010年）
1999年，业界最早的1×9封装光模块正式诞生，当时的模块还是焊接式的，纯粹进行光电转换。随后，GBIC模块实现了1Gbps传输，而SFP（小型可插拔收发器）的出现是重要里程碑，它将体积缩小了近一半，极大提升了网络设备的端口密度。
3. 高速并行时代（2010s-至今）
随着SFP+、XFP的普及，万兆（10G）网络成为主流。此后，QSFP系列通过并行通道技术，将速率推向了40G、100G乃至400G。如今，光模块已经迈入了800G规模化商用、1.6T加速渗透的新纪元。
三、 常用规格与参数选型：衡量性能的标尺
在工程应用中，我们需要精准把握光模块的几个核心参数：
1. 传输速率
决定了数据吞吐能力。目前主流规格已从10G、25G、100G，向400G、800G及1.6T演进。
2. 中心波长与光纤模式
多模光模块（通常为850nm波长）适用于机房内部百米级的短距离传输；
单模光模块（1310nm或1550nm波长）则凭借低损耗特性，主导10km甚至上百公里的跨城、跨国骨干网传输。
3. 封装形态
从早期的SFP、XFP，到如今的QSFP28、QSFP-DD和OSFP。例如，OSFP封装专为800G及高发热环境设计，具有更好的散热性能。
四、 当前现状与产业链格局：中国力量的崛起与隐忧
当前，全球光模块产业呈现出明显的“中游强、上游弱”格局。
在中游的模块设计与封装制造环节，中国企业已占据全球主导地位。全球排名前十的厂商中，中国占据半壁江山。中际旭创、新易盛等头部企业凭借卓越的工程化能力与全球头部云厂商深度绑定，2024年光模块业务收入实现爆发式增长，毛利率均超30%。
然而，在上游核心元器件环节，特别是50G以上的高速EML激光器芯片和DSP（数字信号处理）芯片，依然高度依赖海外巨头（如Marvell、Broadcom），国产化率不足5%。此外，作为核心材料的磷化铟衬底，全球市场也长期被日本住友等垄断。这种核心物料的供需失衡与产能瓶颈，既是供应链的隐患，也是未来几年国内光芯片企业实现“国产替代”的巨大风口。
五、 AI行业的应用：算力爆发的“超级周期”
AI大模型的爆发，彻底重塑了光模块的需求曲线。在AI智算中心，成千上万张GPU需要协同计算，产生了极其庞大的东西向数据流量。为了打破“内存墙”与“网络墙”，AI集群对光模块的数量和速率要求呈指数级增长。据测算，每部署一台基于高端AI芯片的服务器，就需要配套多个800G甚至1.6T光模块。北美云厂商与国内算力基建的双向共振，直接拉动了光模块产业进入一场持续数年的“超级周期”。
● 800G是当下主力：2026年，800G光模块已经是全球大型AI数据中心的“标配”，正处于出货的黄金期。
● 1.6T是下一个风口：1.6T光模块已经开启了规模化商用的元年，出货量正在呈指数级爆发。
● 3.2T在路上：虽然还在研发和早期测试阶段，但已经是巨头们布局未来的必争之地。
六、 未来发展方向：突破物理极限的技术革命
随着速率向1.6T、3.2T迈进，传统可插拔光模块在功耗和信号完整性上正逼近物理天花板。未来的技术演进主要聚焦于以下方向：
1. 硅光技术（Silicon Photonics）
利用成熟的CMOS工艺将光电器件集成于硅基底，具备高集成度和低成本优势，正成为800G及以上市场的主流方案。
2. LPO（线性可插拔光模块）
通过移除模块内部高功耗的DSP芯片，将信号处理交还给交换芯片，可降低约50%的功耗和15%以上的成本，是近期的过渡利器。
3. CPO（光电共封装）
这是光互联的终极形态。它将光引擎与交换芯片直接封装在同一基板上，彻底消除了PCB板上的长距离电信号传输。CPO不仅能使系统功耗降低70%以上，还能大幅提升带宽密度，预计在2028年前后逐步走向大规模商业化。
4. OCS（光交换技术）
在数据中心网络骨干层，OCS通过全光网络实现数据调度，其功耗仅为传统电交换的十分之一到百分之一，正成为下一代超大规模数据中心的核心架构。
七、 产业链全景：谁在支撑AI的“超级周期”？
光模块产业链的上下游分工极其明确，当前呈现出“中游制造称王、上游材料突围”的鲜明特征。
1. 中游模块与器件
中国军团的“主场”
在模块组装与封装环节，中国企业已经拿下了全球超过70%的份额。
● 中际旭创：绝对的全球霸主。它的护城河在于“极致的良率控制+深度绑定北美巨头”。作为英伟达GB200平台1.6T光模块的核心供应商，它凭借极高的工程化能力，在800G和1.6T时代实现了断层式的领先，订单直接排到了2027年。
● 新易盛：凭借“LPO（线性驱动）技术路线+成本优势”异军突起。在亚马逊等云厂商的供应链中，新易盛通过前瞻性的技术布局，成功切分了巨大的海外蛋糕。
● 天孚通信：它不直接做完整模块，而是做光引擎和精密器件。它的护城河是“精密制造的工艺壁垒”，能将光信号传输损耗降低30%以上，是各大模块厂离不开的“军火商”。
2. 上游芯片与材料
刺刀见红的“卡脖子”突围战
光模块的“心脏”是光芯片，而高端EML芯片目前国产化率仅有4%-5%。谁能造出芯片，谁就掌握了真正的定价权。
● 源杰科技：国内光芯片的先锋。它的护城河是“IDM全流程自研能力”。在100G EML芯片极度紧缺的当下，源杰凭借国内唯一量产该级别芯片的能力，享受了巨大的“缺芯溢价”。
● 光迅科技：背靠中国信科集团的央企。它的护城河是“全栈自研的IDM全产业链”。从光芯片、光器件到光模块，光迅可以在内部完成闭环。在高端芯片被海外垄断时，这种“自己造心脏”的能力保证了它极强的交付确定性。
● 云南锗业 & 天通股份：它们位于产业链的最上游。云南锗业垄断了国内80%的磷化铟衬底（光芯片的核心基材）；天通股份则打破了日本垄断，量产了1.6T/3.2T调制器不可或缺的薄膜铌酸锂晶圆。它们的护城河就是“资源的稀缺性”。
八、结语
如今，光模块早已不再是简单的通信配件，它是支撑人工智能、云计算和6G等前沿技术的底层基石。从早期的低速分立器件，到如今高度集成的光电协同系统，光模块的每一次技术迭代，都在拓宽人类探索数字宇宙的边界。
未来的竞争，不再是简单的“组装良率”与“成本拼杀”，而是“光电协同设计+先进封装工艺+供应链韧性”的综合能力比拼。无论是走“龙头深度绑定”路线的中际旭创，还是走“垂直整合IDM”路线的光迅科技、东山精密，它们都在向产业链的最深处扎根。
光模块的价值重估，本质上是算力时代对“数字血管”的重新定价。当政策明确“必须用”、技术支撑“用得好”、需求证明“用得多”，光模块已经从周期波动的“配件”，蜕变为新质生产力的核心底座。希望今天的深度剖析，能让大家对这条万亿级赛道的底层逻辑有更透彻的理解。
