夜雨聆风随着厂房屋顶光伏、工商业储能、分布式风电大面积普及，越来越多企业遇到并网核心难题：发电量大于厂区用电负荷时，多余电力反向送入公共电网，也就是逆流倒送电。
电网公司明确要求：不可逆并网项目必须加装防逆流保护，一旦出现逆向功率超阈值，需快速降功率或切断并网。今天这篇推文，一次性讲清合规标准、软硬件方案、设备选型与落地场景，工商业光伏 / 储能运维、电气设计朋友建议收藏！
国家多项国标对不可逆并网系统作出明确约束：

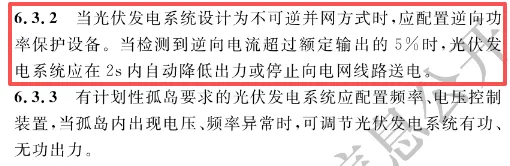

GB/T 50865-2013《光伏发电接入配电网设计规范》：逆向电流超额定输出5%，光伏系统需 2s 内降出力或停止送电；

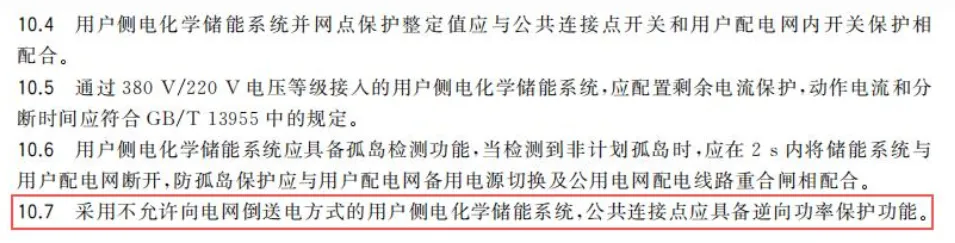

GB/T 43526-2023《用户侧电化学储能系统接入配电网技术规定》：禁止倒送电的储能电站，公共连接点必须配置逆功率保护。
冲击公共配网变压器、线路，造成电压波动，干扰周边居民、工厂用电；
损坏站内逆变器、储能 PCS、计量电表，增加设备故障概率；
电网验收直接不予通过，电站无法并网发电，投资收益大幅延后；
严重逆流会触发线路保护跳闸，造成全厂停电停产。
实时采集并网点功率、光伏总出力、储能充放电功率，提前预判逆流风险。当厂区下网用电功率偏低，系统下发指令降低光伏 / 储能放电功率，从源头避免倒送电，不用频繁跳闸，发电效率更高。
可自定义参数：低功率调节阈值、调节延时、逆功率跳闸阈值、跳闸时间、负荷恢复合闸延时等，适配不同厂区负荷波动特性。
若负荷骤降、调节不及时，产生逆向功率并达到设定阈值，防逆流保护装置直接动作断开并网柜，彻底切断倒送通道，满足国标 2s 快速保护要求。
系统跳闸后持续监测厂区用电负荷，当负荷恢复至安全区间，延时自动合闸恢复发电，最大化自发自用比例。
根据逆流监测点与并网柜之间敷设距离，分为单机短距离方案、主从机光纤长距离方案，覆盖0~40km全场景：
0.4kV 低压光伏、就近 10kV 小型并网点，监测点与并网柜走线距离≤100 米。
一体化集成，布线简单，一台装置完成功率采集、逻辑判断、跳闸出口；
380V 低压、10kV、35kV 光伏 / 风电 / 储能系统；
逆功率跳闸、低功率多级调节、PT/CT 断线告警、控制回路断线监测、非电量保护；
双RS485、双以太网，支持Modbus、IEC60870-5-103通用电力规约，方便接入电站监控平台。
大型工业园、多厂房分布式光伏、分区域储能电站，监测点与并网柜距离远超百米，采用主机采集功率、光纤传输信号、从机就地跳闸的主从架构，分两种通信模式：
100m~1.5km：多模光纤850nm，ST接口；
1.5km~20km：单模光纤1310nm，ST接口；
20km~40km：单模光纤1550nm，ST接口。
单台主机最多配套 5 台从机，适配单监测点多并网柜场景。
支持光纤环网组网，FC 光纤接口，覆盖 100m~40km 远距离项目；
一台从机可联动 10 路并网跳闸点，适合多厂房、多组光伏 / 储能集中管理的大型项目，扩展性更强，大型光储电站首选。

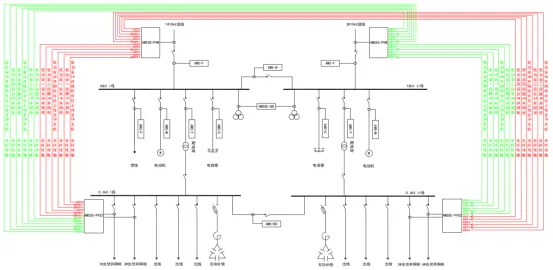

△主从机通信组网光纤直连拓扑图△

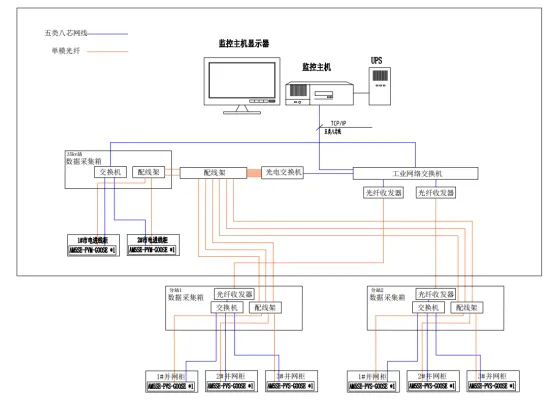

△主从机通信组网借光纤环网交换机组光纤环网拓扑图△
8 段分级低功率调节，精细化控出力，大幅减少跳闸次数；
支持 TV/TA 断线、相序异常、装置故障实时告警；
远程 IO 选配，满足复杂变电站二次联动需求；
双以太网冗余通讯，保障远距离信号稳定传输。
两套专用平台适配不同电站类型：
纯光伏项目专用，内置防逆流逻辑，无距离限制，组网即可接入；
光伏 + 储能光储一体化项目，同步监测光伏出力、储能充放电功率，联动 PCS 调节放电功率。

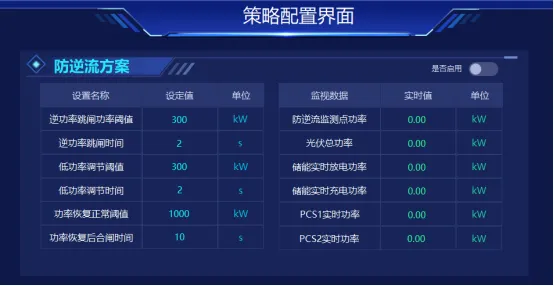

实时展示并网点正向 / 反向功率、光伏总功率、储能充放电功率；可视化策略配置界面，一键设置跳闸阈值、调节延时、恢复合闸参数；逆功率动作、装置故障、断线告警实时弹窗推送，留存历史事件记录，方便运维排查。

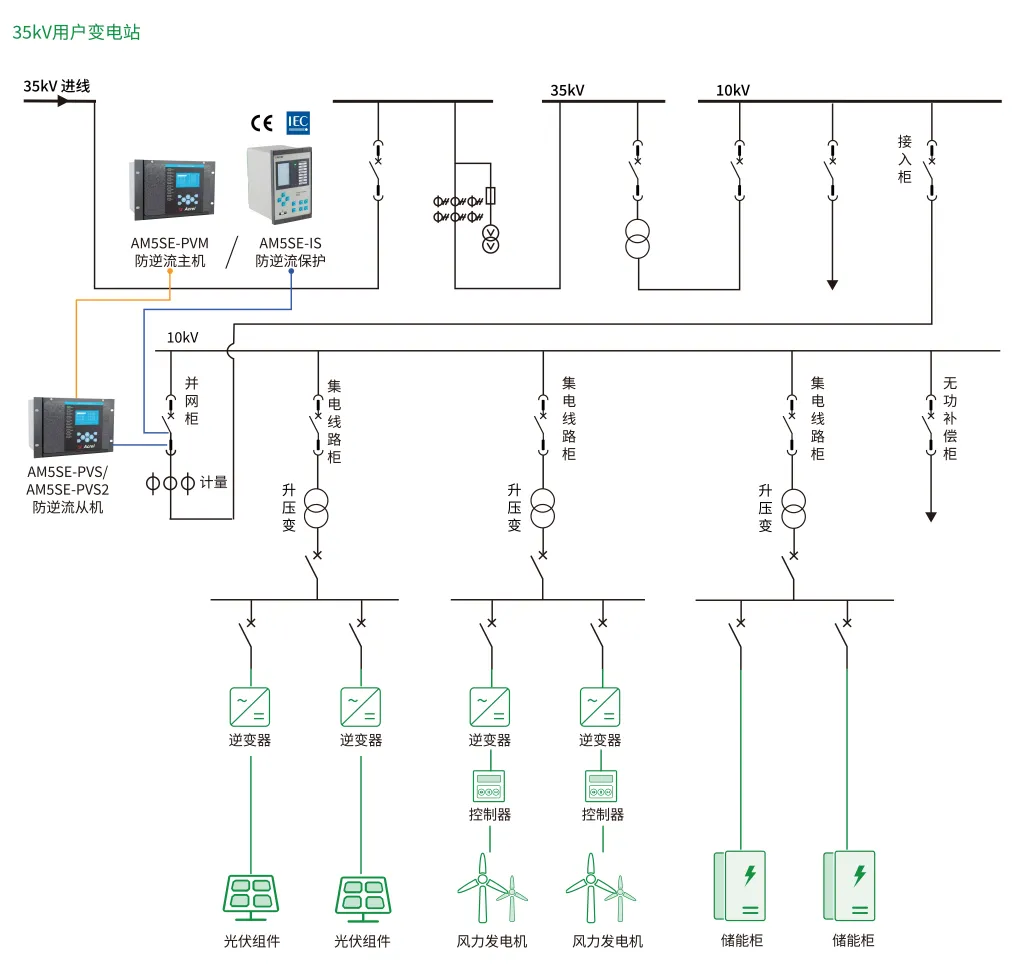

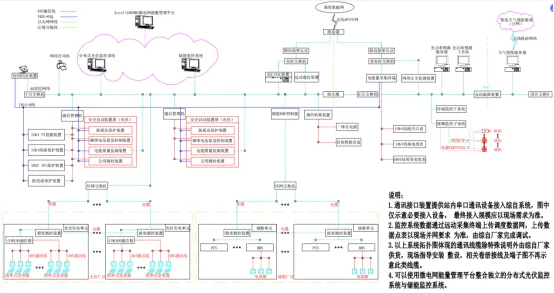

整套防逆流并网系统采用三层标准化电力架构：
光伏组件、逆变器、储能 PCS、风机、升压变、防逆流从机；
AM5SE 系列防逆流保护装置、微机保护、电能质量监测、计量表计，交换机完成数据交互；
监控主机、一体化操作电源、对时系统、远动通信设备，统一上传数据至园区或电网调度。
整套架构兼顾本地独立保护与远程集中监控，即便监控平台离线，硬件防逆流装置仍可独立完成保护跳闸，双重安全兜底。
这套防逆流解决方案已落地全国上百个工商业、大型园区、基建、储能项目：
大型制造厂区光伏：中船九院 34.8MW、江苏亨通电缆 3.9MW、四川六合 7.7MW 光储项目；
新材料 / 化工园区：寰宇东方 3.75MW 储能、麦思克电子 4MW 光伏；
大型储能电站：常州蜂巢 19.225MW/50.32MWh、盐城蜂巢 17.5MW/46.96MWh；
公共基建与特种项目：红沿河核电站 6.04MW 光伏、甘肃武威重离子医院光伏、山西太原移动中心 911.55kW 光伏；
市政水厂、高速光储充、科技园分布式光伏等中小型项目。
小型低压 / 就近10kV光伏，走线距离＜100m → AM5SE-IS单机方案；
多厂房、远距离分布式电站 100m~40km、少量并网柜 → AM5SE-PV光纤直跳主从机；
大型光储一体化、数十路并网柜集中管理 → AM5SE-PV-GOOSE环网方案；
纯光伏配 Acrel-1000DP 平台，光储一体选用 Acrel-2000MG 平台；
标准配置 “软件柔性调节 + 硬件逆功率跳闸”，完全满足国家并网规范，一次投入长期稳定运行，规避电网验收、设备损坏、停电停产多重风险。
