夜雨聆风一、施工前环境控制
1. 温湿度要求
- 环境温度：5℃~35℃（低于5℃会导致漆膜固化缓慢，高于35℃易出现流挂、针孔）
- 相对湿度：≤80%，且基材表面温度需高于露点温度3℃以上，避免基材结露，防止锌白提前生成。
- 禁止在雨、雪、雾、大风等恶劣天气下露天施工。
2. 基材处理要求
- 钢材表面需达到Sa2.5级喷砂除锈（或St3级手动除锈），表面粗糙度控制在40~80μm，保证底漆附着力。
- 除锈后4小时内必须涂装底漆，避免基材返锈。

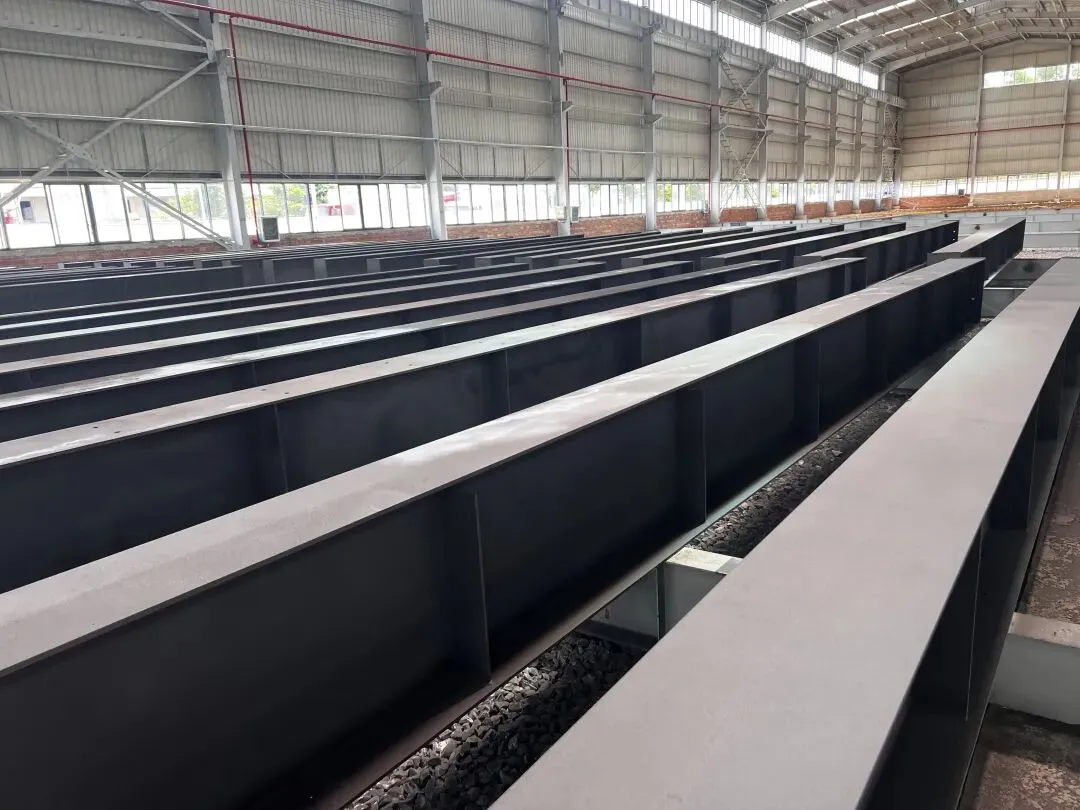

二、施工过程控制
1. 涂料调配
- 严格按产品说明书比例混合底漆与固化剂，搅拌均匀后静置熟化15~30分钟（冬季可适当延长），再进行施工。
- 调配好的涂料需在活化期内用完（一般2~4小时，夏季缩短），避免胶化报废。
2. 涂装方式与膜厚
- 推荐无气喷涂（效率高、膜厚均匀），也可采用刷涂/辊涂（小面积修补）。
- 干膜厚度控制在60~80μm（重防腐环境可增至80~120μm），避免膜厚过厚导致开裂、针孔，或过薄失去锌粉防护作用。
3. 干燥固化
- 表干时间：0.5~2小时（25℃），实干时间：8~24小时（25℃）。
- 实干后才可进行下一道工序，避免未干底漆被破坏，或层间出现气泡。
三、复涂（中间漆/面漆）关键时间窗
1. 复涂窗口期
- 最佳复涂时间：底漆实干后4~24小时内（25℃），此时漆膜附着力最佳，且锌白尚未生成。
- 最长复涂时限：不超过7天（户外环境下），超过7天必须对底漆表面进行打磨+清洁处理，去除已生成的锌白，否则会严重影响层间附着力。
- 若在高湿、沿海等严苛环境，最长复涂时限需缩短至3~5天。
2. 复涂前表面处理
- 若底漆表面已生成锌白：用砂纸/角磨机打磨至露出金属光泽锌粉，再用压缩空气吹净灰尘，最后用溶剂擦拭清洁，待干燥后再复涂。
- 若底漆表面完好：仅需用溶剂擦拭去除油污、灰尘，即可进行复涂。
四、锌白预防与应急处理
1. 预防措施
- 底漆施工后尽快封闭，避免长期暴露在户外高湿环境中。
- 若需临时暴露，可在底漆表面喷涂临时封闭剂，延缓锌白生成。
- 施工场地保持通风良好，降低环境湿度。
2. 应急处理
- 轻微锌白：用硬毛刷+溶剂擦拭去除。
- 严重锌白：用角磨机/喷砂处理，重新涂装底漆。
五、常见误区提醒
❌ 误区1：认为环氧富锌底漆可以长期单独暴露在户外（实际最多7天，否则必生锌白，失去防护作用）
❌ 误区2：复涂前不做表面处理（即使未到7天，也需清洁表面，否则层间附着力会下降）
❌ 误区3：膜厚越厚越好（过厚易导致漆膜开裂、针孔，反而降低防护性能）
✅ 核心总结：控温湿、速涂装、短暴露、必处理，这12字是环氧富锌底漆施工与复涂的关键。
六、详情咨询及商务洽谈请关注本公众号及联系作者。
