NS05/NS01 调试说明

1、慢车调试

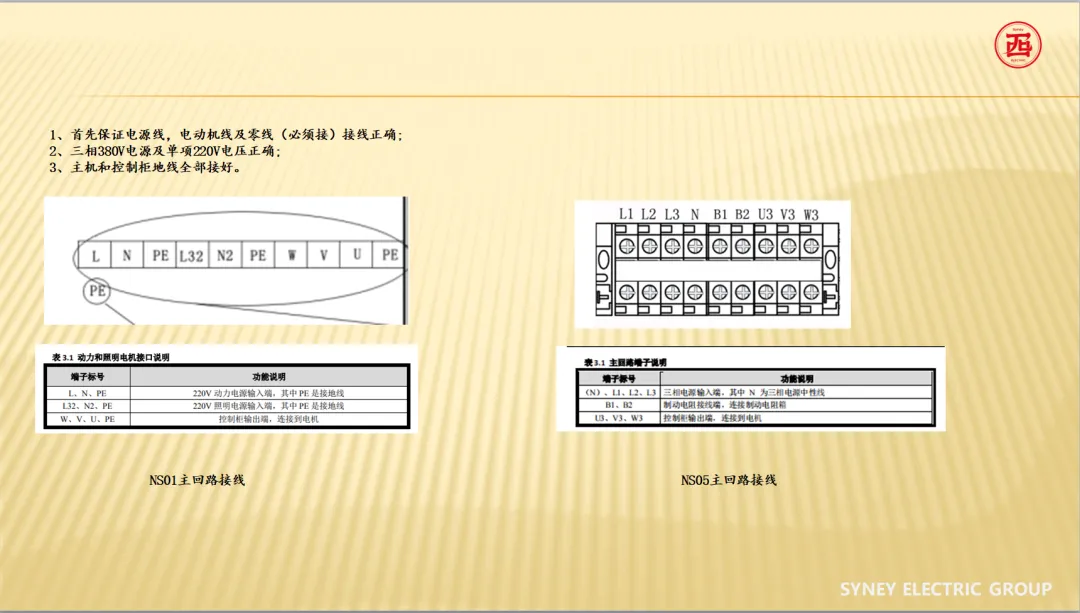

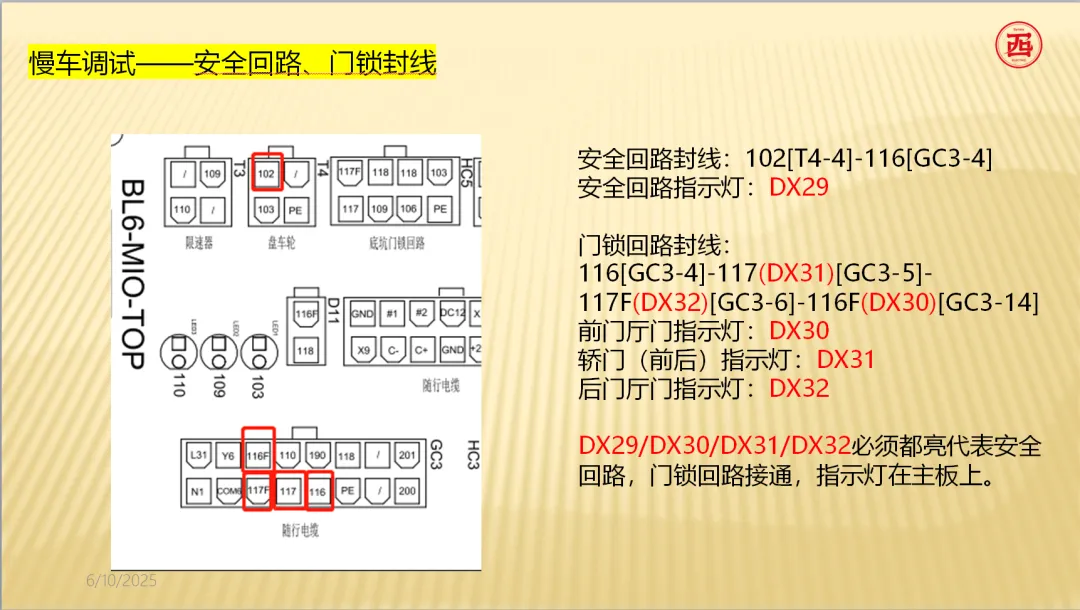

安全回路封线： 103[HC5-5]-116[GC3-4]--102 [T4-4]和103[T4-2]出厂已短接

安全回路指示灯：X29门锁回路封线(自动门) : 116[GC3-4]-117 (X31) [GC3-5]-116F (X30) [GC3-14]

门锁回路封线(平开门或手拉门) : 116[GC3-4]-118(X31) [HC5-6]-117F (X30) [HC5-8]

门锁总回路指示灯：X30轿门指示灯：X31

注意: X29/X30/X31必须都亮代表安全回路,门锁回路接通,指示灯在主板上。

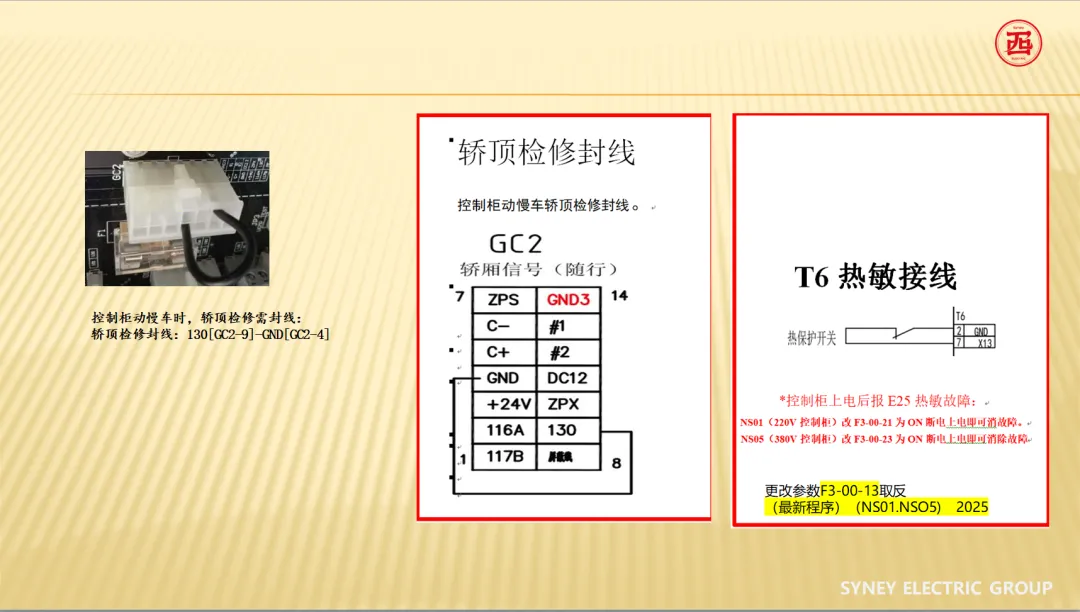

控制柜动慢车时，轿顶检修需封线：130[GC2-9]-GND[GC2-4]

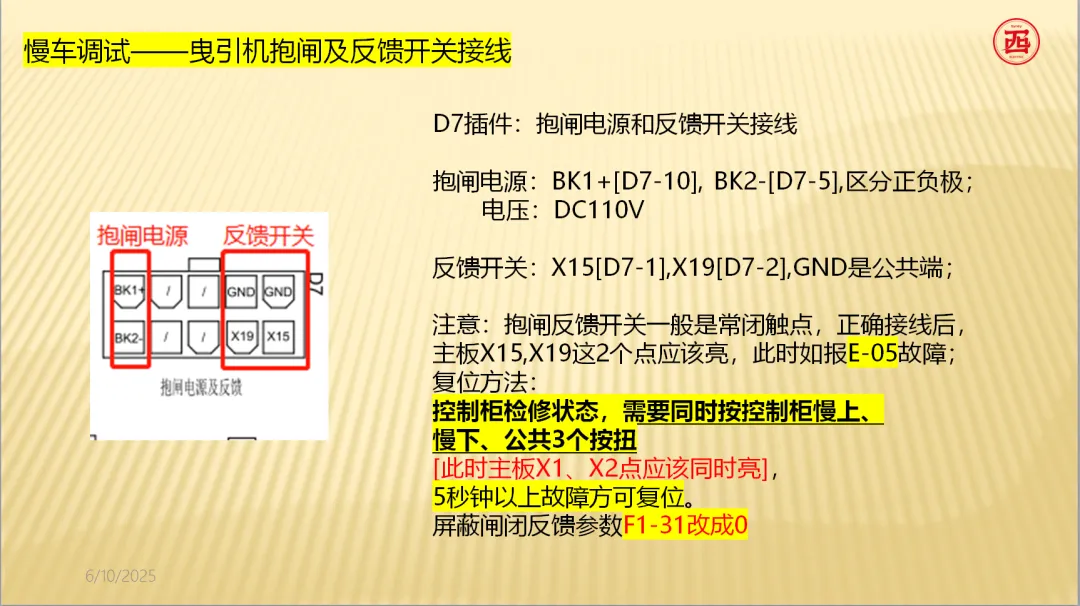

2、曳引机抱闸及反馈开关接线

D7 插件：抱闸电源和反馈开关接线

抱闸电源: BK1+[D7-10], BK2-[D7-5]，区分正负极;电压: DC110V

反馈开关: X15[D7-1],X19[D7-2], GND是公共端

注意：抱闸反馈开关出厂一般是常闭触点，正确接线后，主板X15,X19这2个点应该亮的,对应参数: F3-00-15-OFF, F3-00-19=OFF;

此时如报E-05故障。

复位方法：控制柜检修状态，需要同时按控制柜慢上、慢下、公共3个按扭[此时主板X1、X2点应该同时亮]，5秒钟以上故障方可复位。

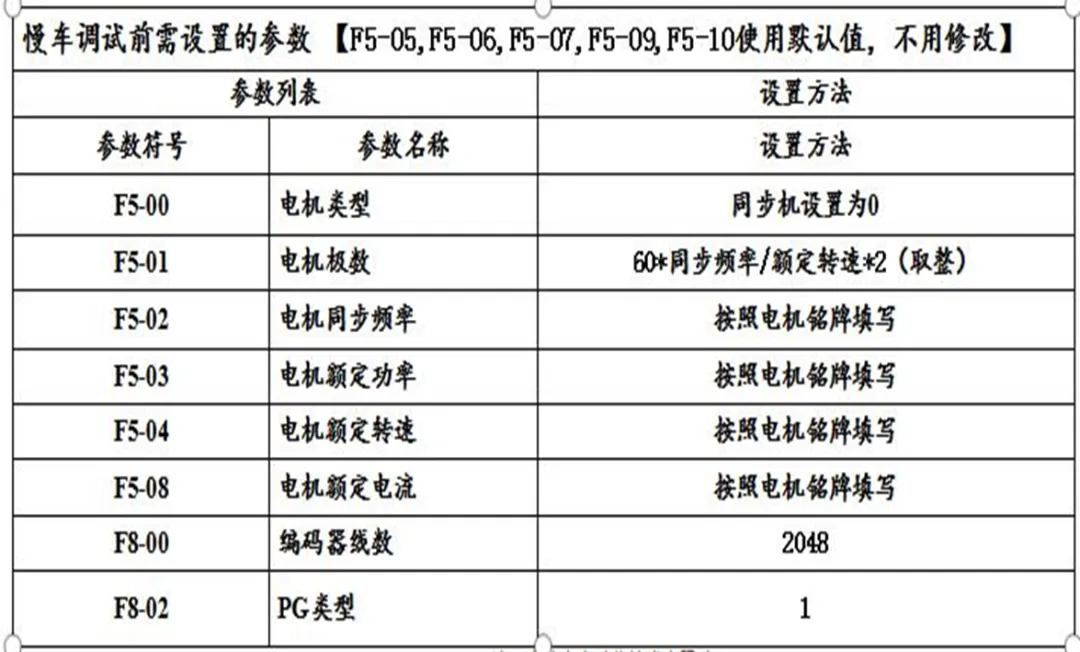

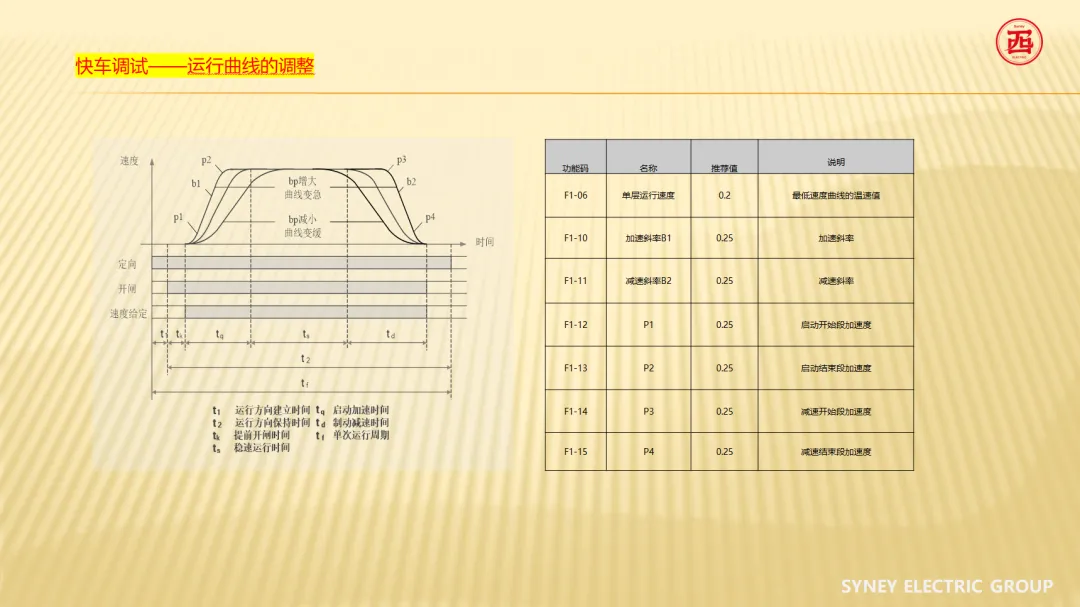

3、慢车调试前需设置的参数

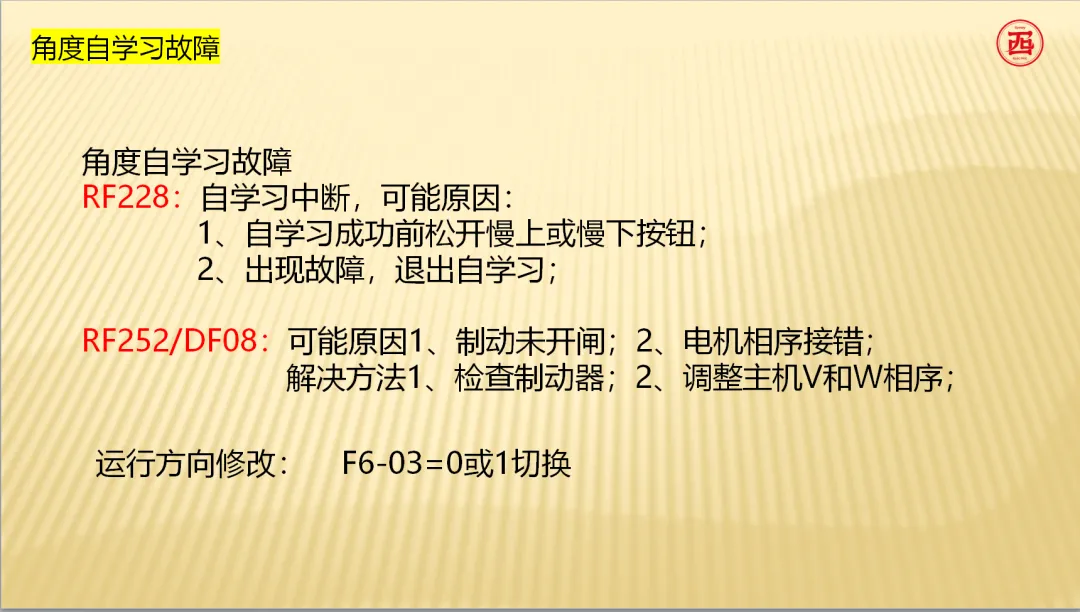

4、角度自学习(查看角度值参数FC-00)

角度自学习前提条件:安全回路通[X29灯亮],门锁回路通[X30/X31灯亮],轿顶检修开关为自动位置[或短接130 和GND]，制动器能够正常开闸；

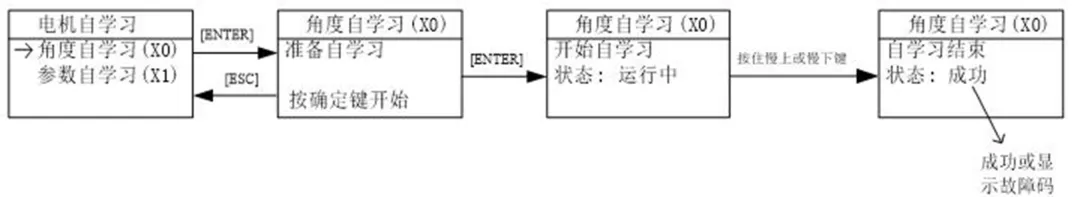

自学习流程:自学习菜单-电机角度自学习-静止自学习-开始自学习-运行中-此时持续按住慢上【或慢下】按钮,主机会轻微抖动并发出‘嗡嗡,声音,持续3-4秒钟后抱闸打开,主机会依照检修速度启动运行,直至显示成功,最后松开慢上或慢下按钮;小键盘角度自学习: H-05:成功显示TU4;使用蓝牙学习比较简单

5、运行方向的修改（F6-03=0和1切换）

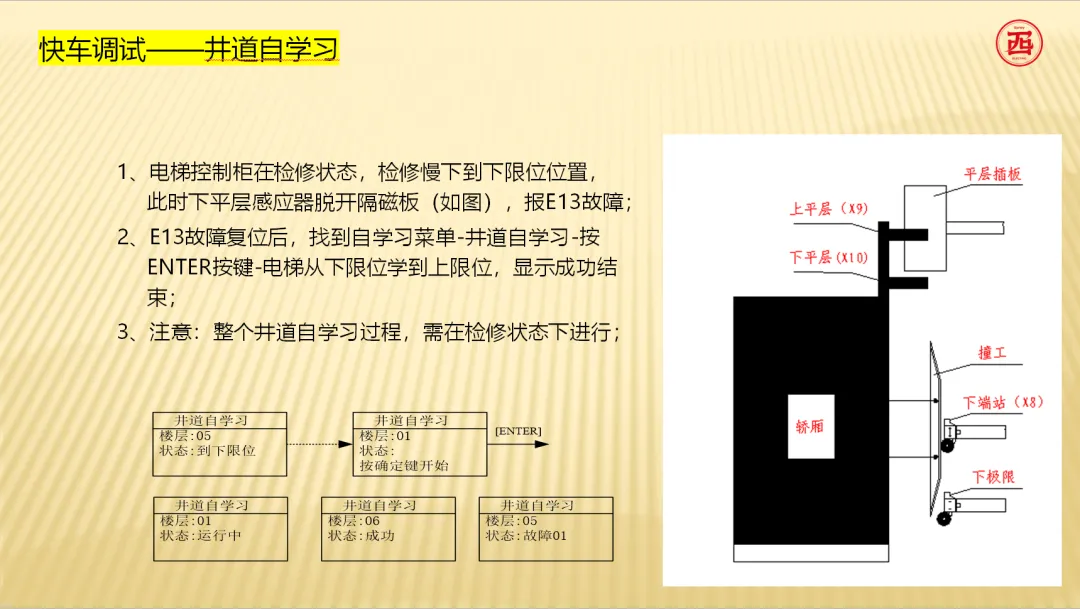

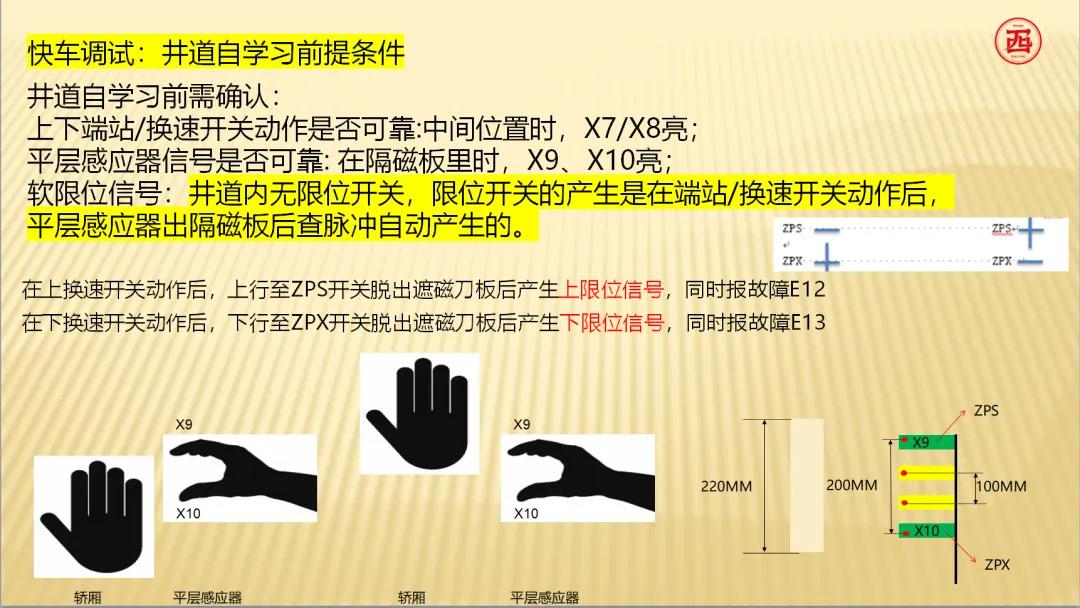

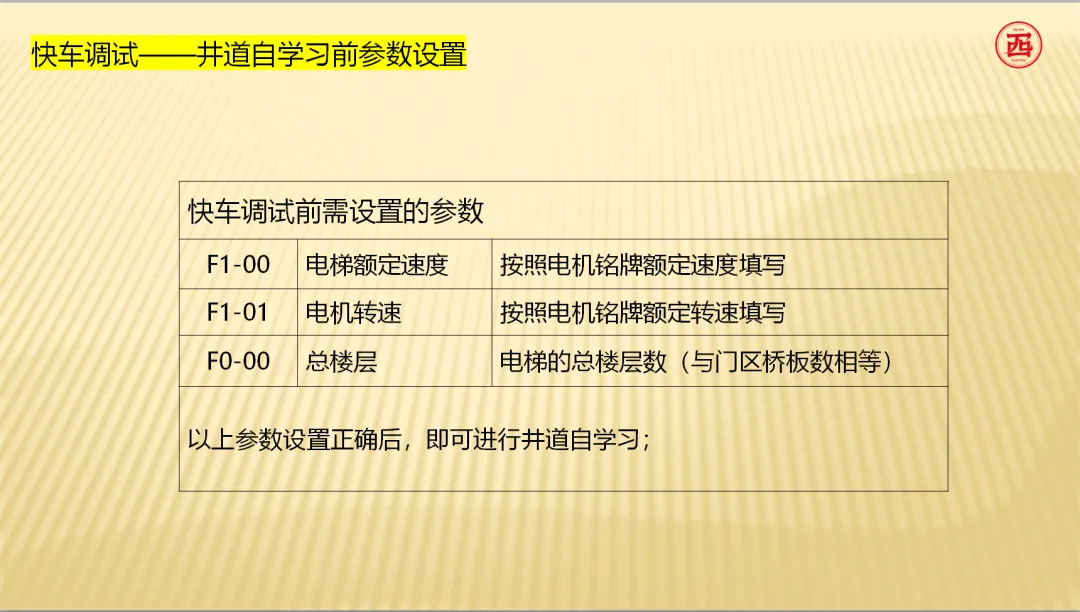

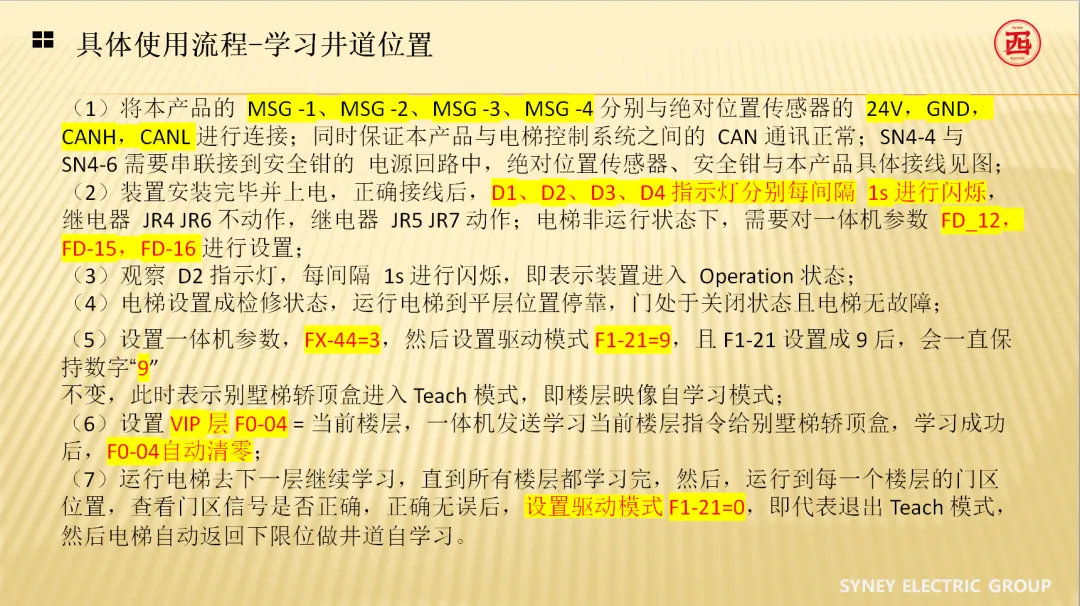

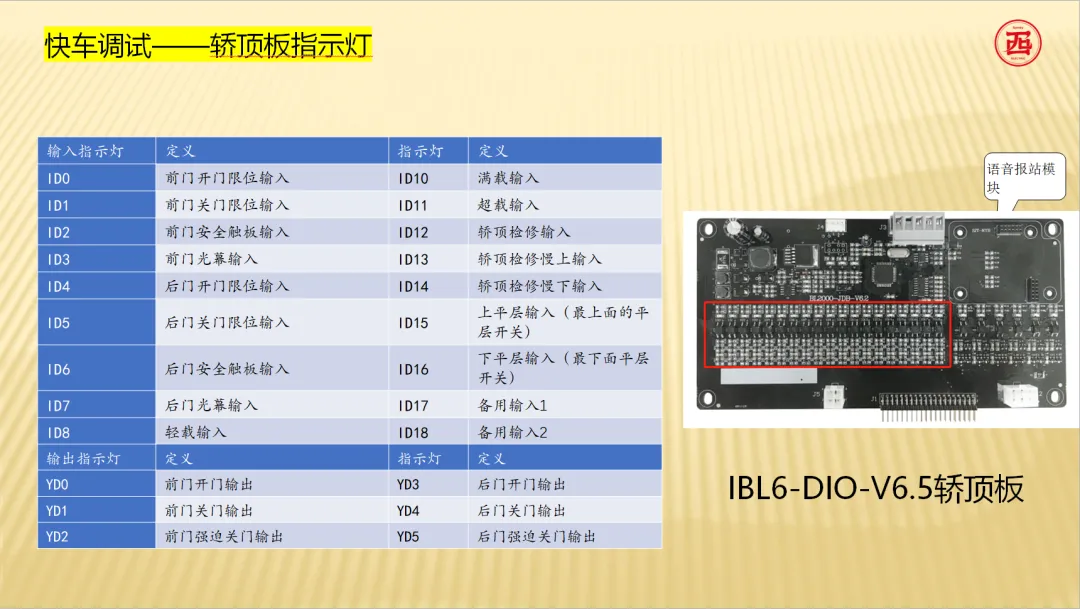

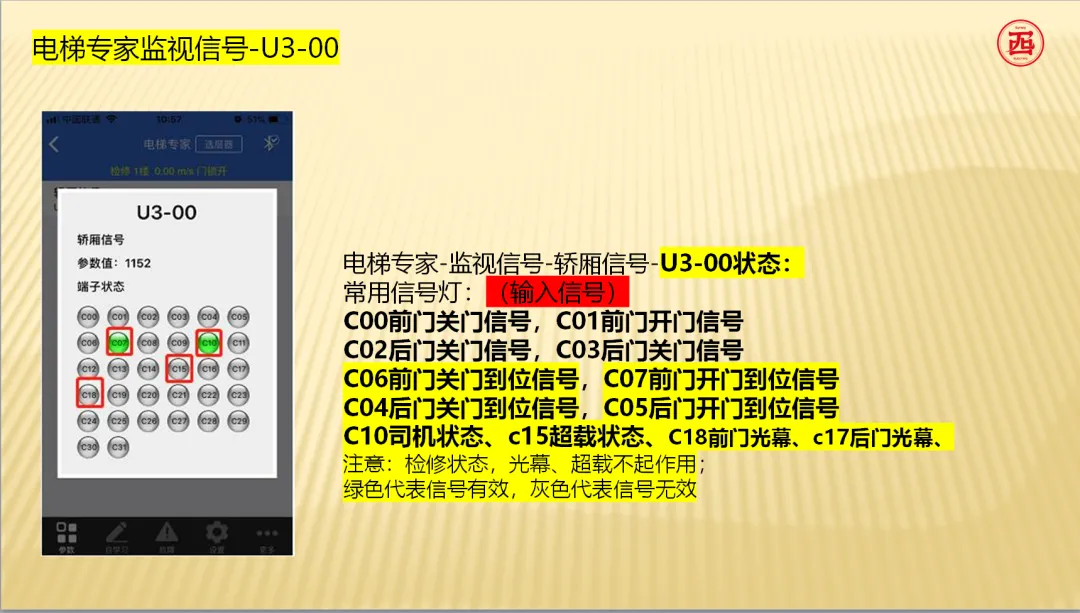

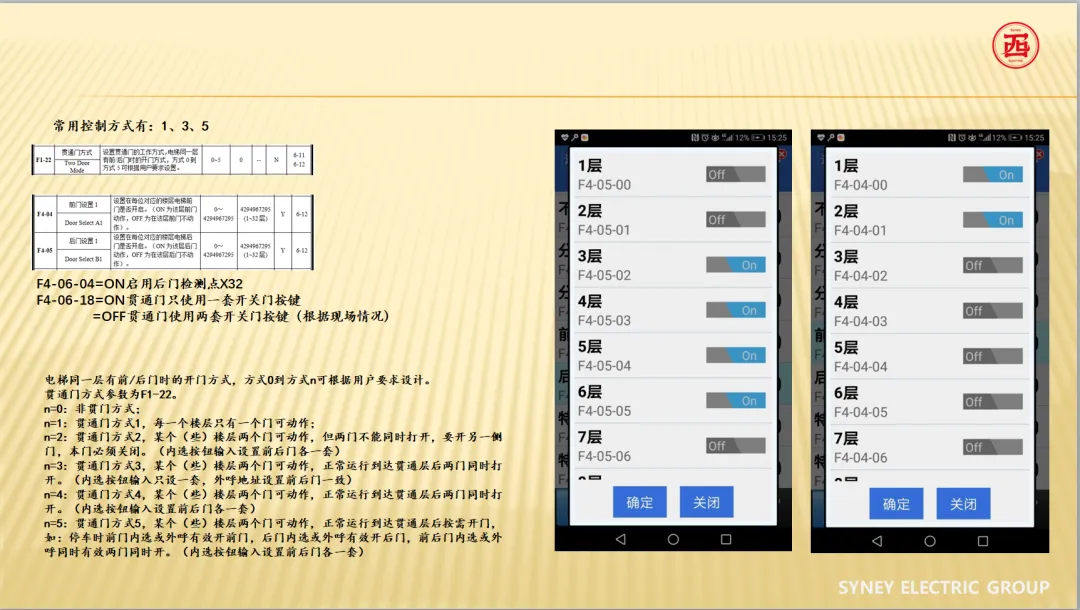

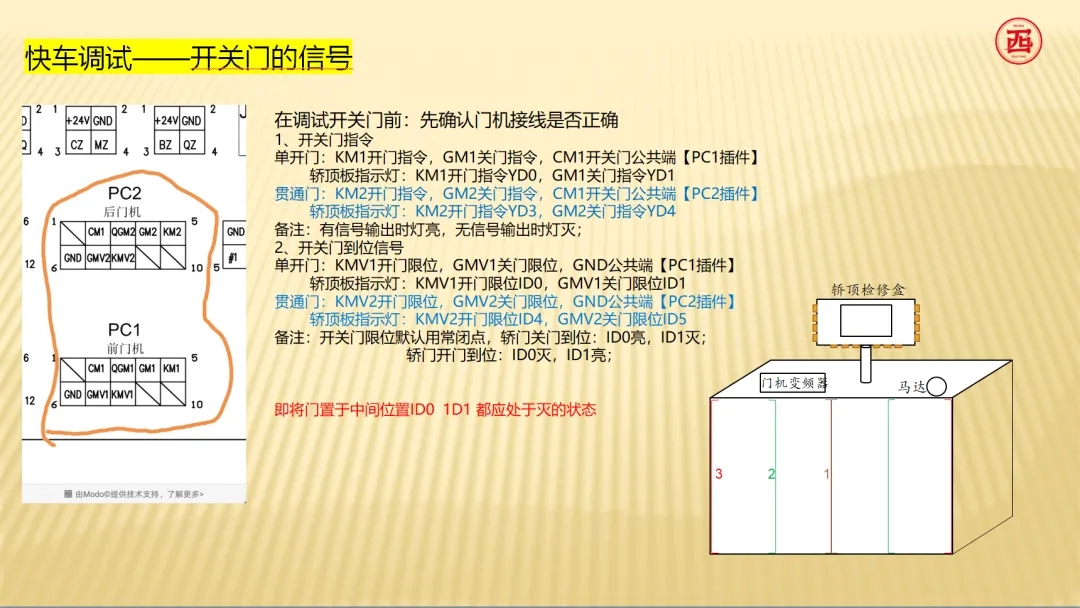

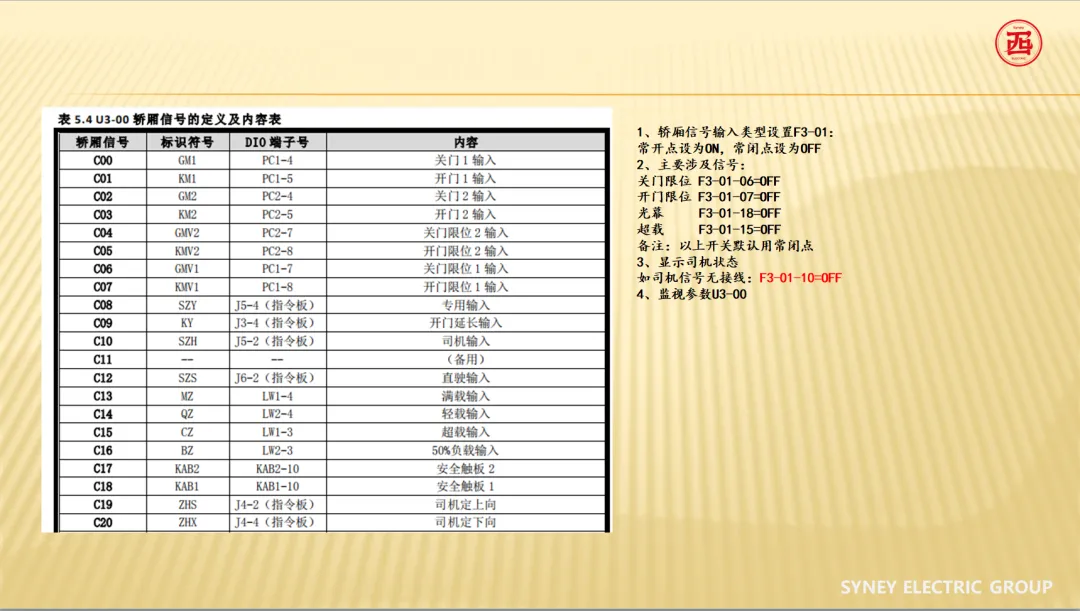

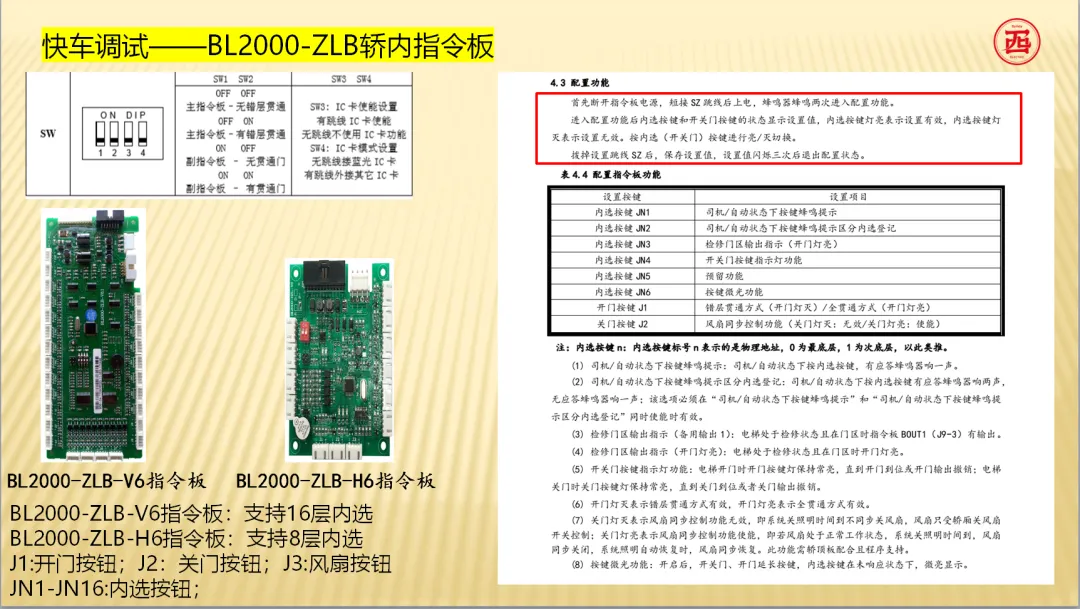

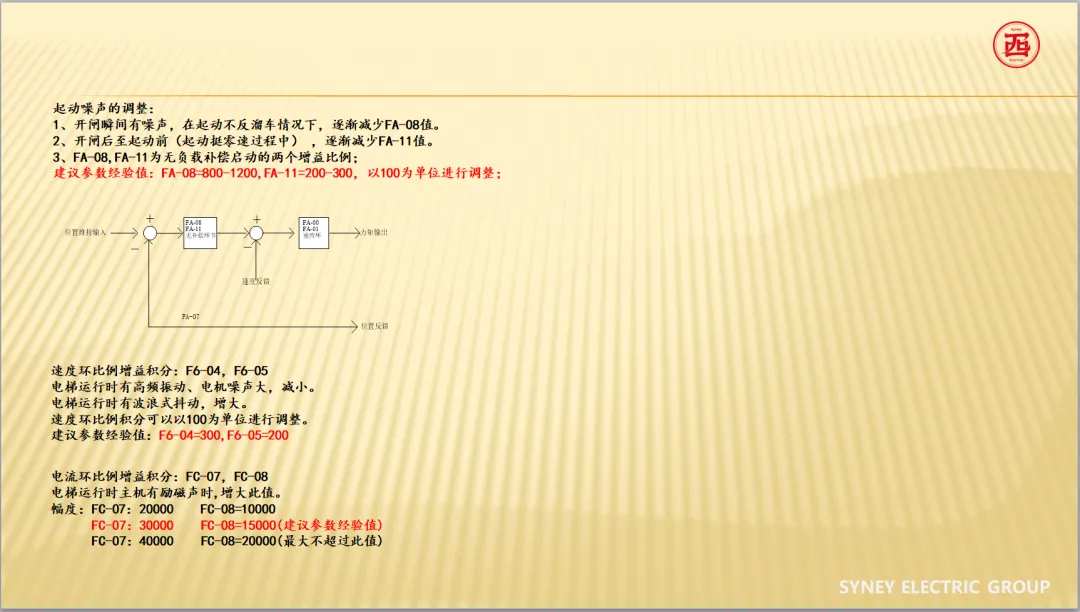

6、井道自学习前确认

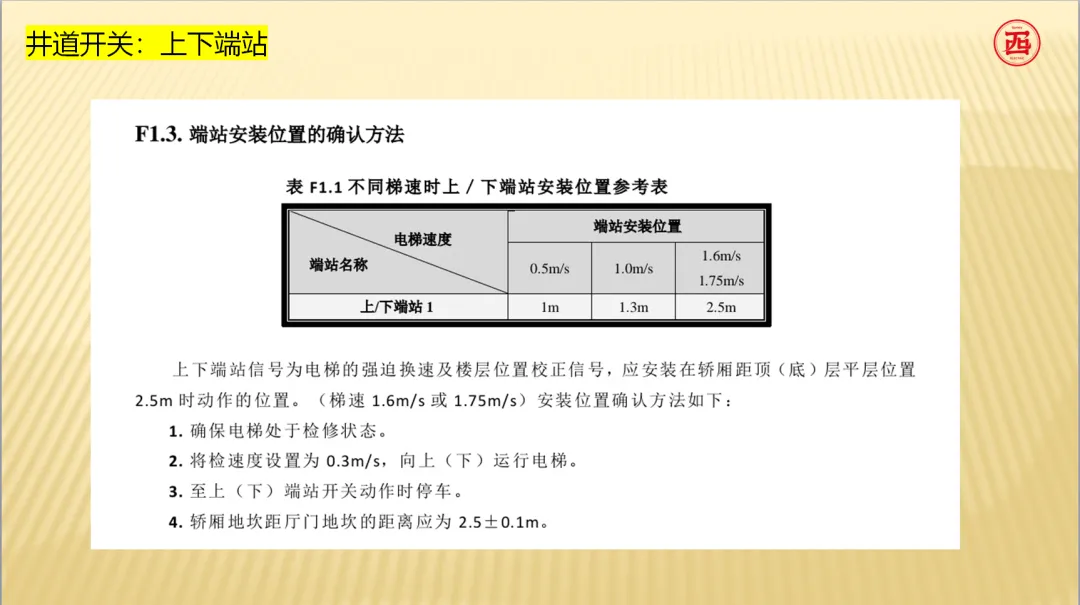

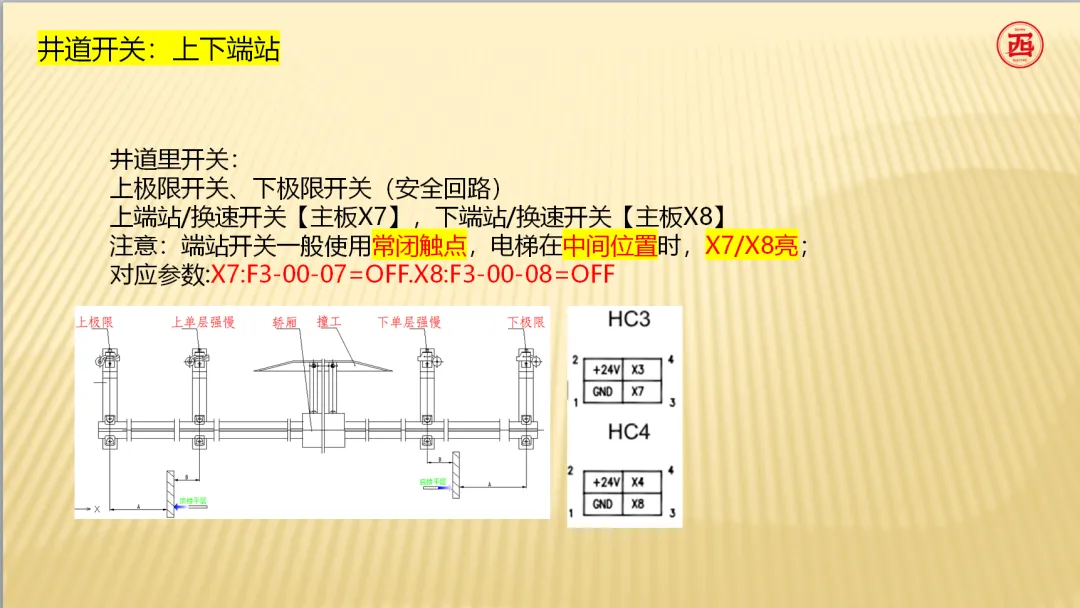

上下端站/换速开关动作是否可靠：中间位置时，X7/X8亮；对应参数：F3-00-07=OFF, F3-00-08=OFF;

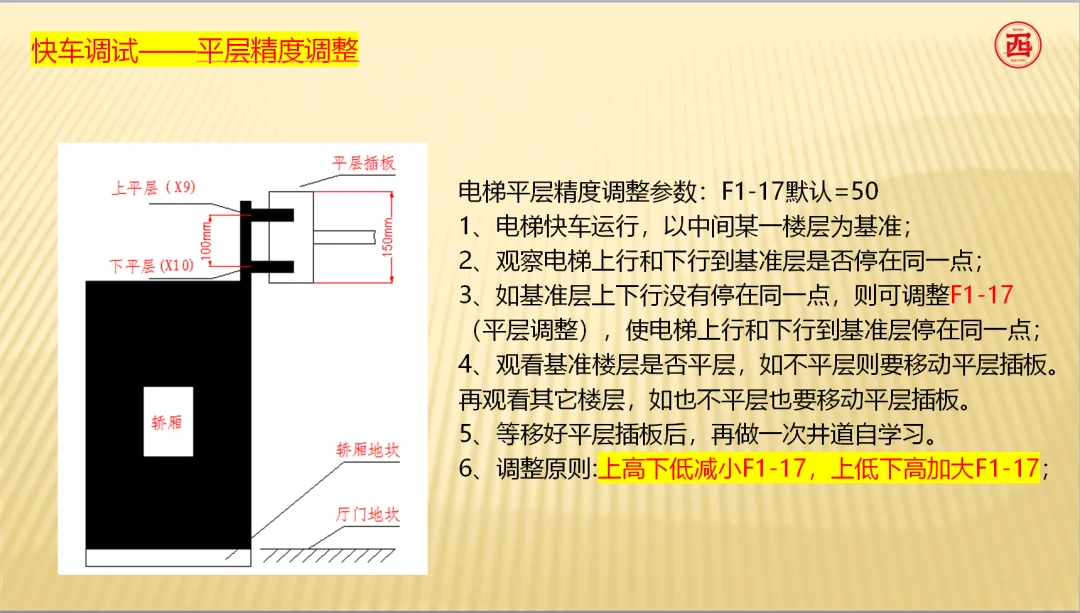

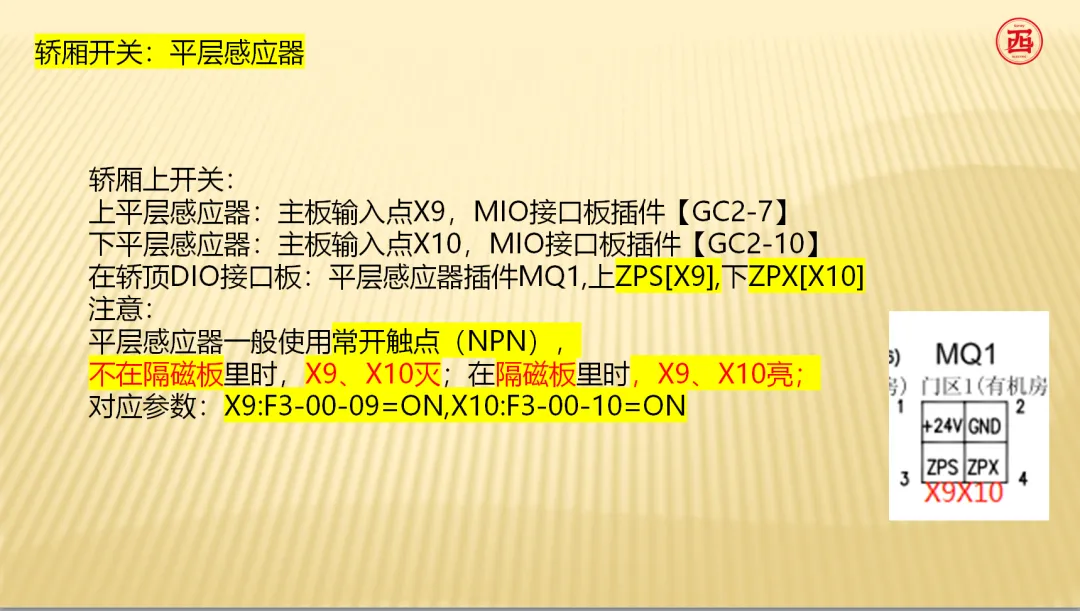

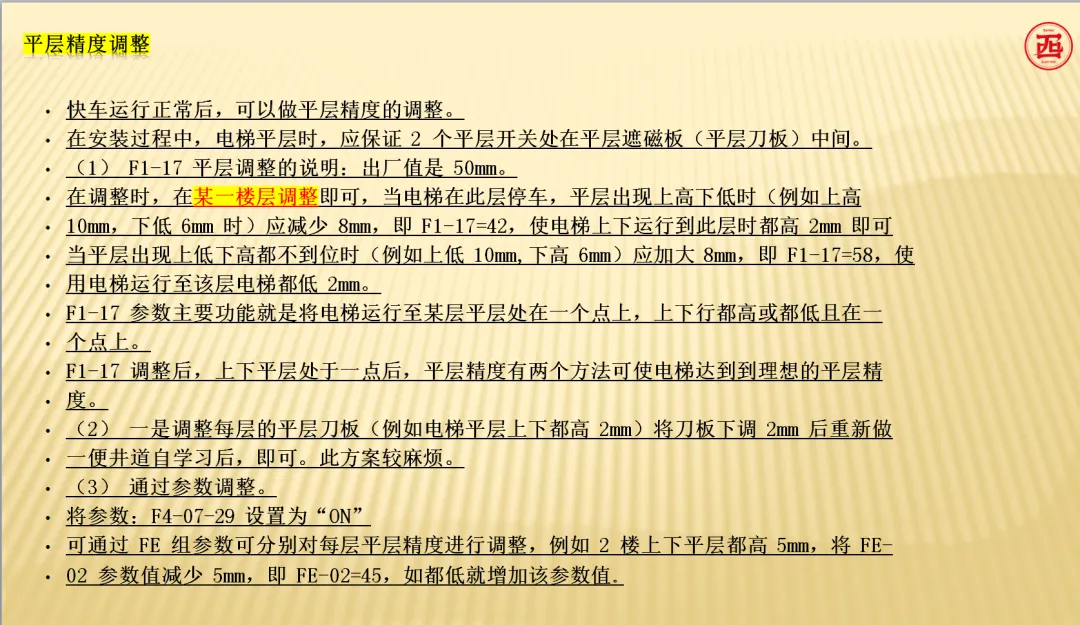

平层感应器信号是否可靠：在隔磁板里时，X9、X10亮；对应参数：F3-00-09=ON, F3-00-10=ON;

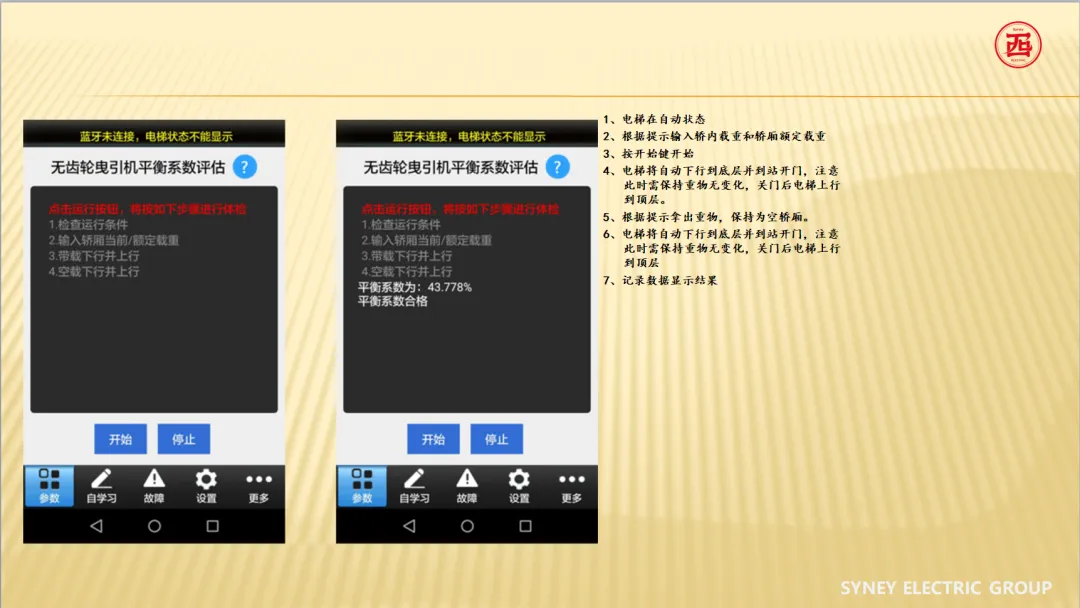

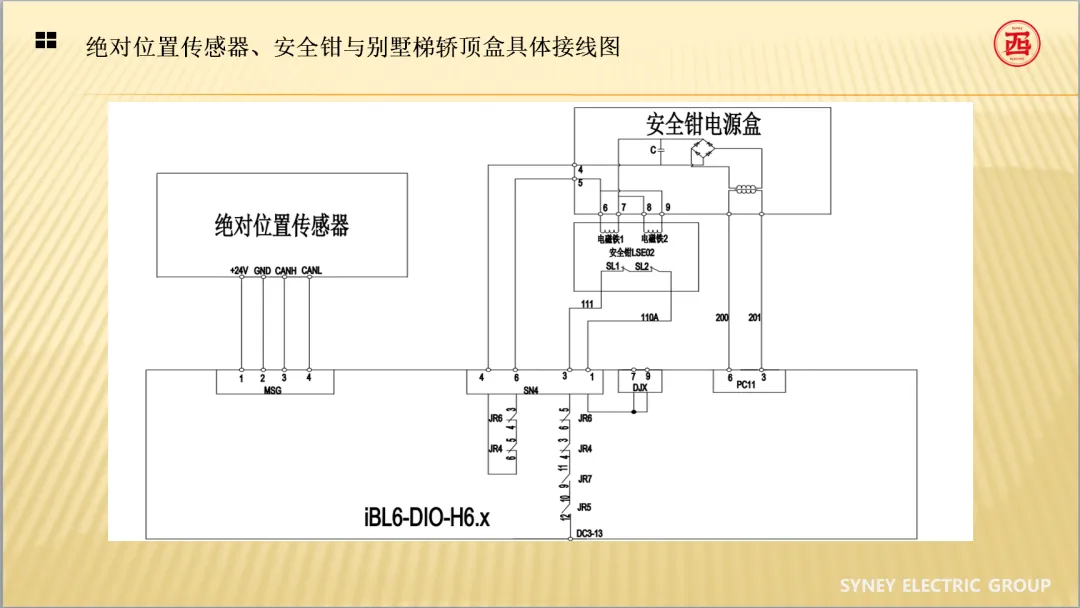

软限位信号：井道内无限位开关，限位开关的产生是在端站/换速开关动作后，平层感应器出隔磁板后查脉冲自动产生的。
