AI Infra SHMEM专题 PyTorch Symmetric Memory 实现

系列四：PyTorch Symmetric Memory——从 Tensor 分配到远端 handle

上一篇：系列三：CANN SHMEM 实现
下一篇：系列五：torch_npu NPUSHMEM

本文目标

本文解释 PyTorch 如何把“对称内存”接入 Tensor 与 dispatcher。读完后，你应该能回答：

• symm_mem.empty() 和普通 torch.empty() 的根本差异是什么；
• allocator、Tensor、Storage、rendezvous、SymmetricMemory handle 分别负责什么；
• 为什么 allocation 本身不是 collective，而 rendezvous 是 collective；
• remote buffer、signal pad、group、MemPool 和 stream 如何关联；
• PyTorch fused all-gather matmul 等功能为什么需要 symmetric memory；
• 哪些行为属于 PyTorch v2.11 公共实现，哪些仍是 CUDA-specific 或 backend-specific。

术语速查

名词	本文含义
allocator	为某种 device type 提供 symmetric allocation/free/rendezvous 的后端对象。
`empty_strided_p2p`	C++ 分配入口；返回可继续 rendezvous 的 Tensor。
rendezvous	各参与 rank 建立 local allocation 与 peer buffers 关联的集体过程。
handle	rendezvous 返回的 `SymmetricMemory` 抽象对象，暴露 peer buffer、signal pad 和同步能力。
Storage	Tensor 持有底层数据指针和释放逻辑的对象。
TensorImpl	Tensor 的 shape、stride、dtype、device 等实现层元数据。
signal pad	与数据 buffer 分开的 P2P 可访问同步区。
MemPool	把普通 Tensor 分配临时路由到指定 allocator 的内存池机制。
persistent allocation	通过 `alloc_id` 复用确定地址的内部能力，服务内存规划和编译场景。

源码快照

仓库：https://github.com/pytorch/pytorch
标签：v2.11.0
提交：70d99e998b4955e0049d13a98d77ae1b14db1f45

核心文件：

torch/distributed/_symmetric_memory/__init__.py
torch/csrc/distributed/c10d/symm_mem/SymmetricMemory.hpp
torch/csrc/distributed/c10d/symm_mem/SymmetricMemory.cpp
torch/csrc/distributed/c10d/symm_mem/CUDASymmetricMemory.*
torch/csrc/distributed/c10d/symm_mem/NVSHMEM*
test/distributed/test_symmetric_memory.py

torch.distributed._symmetric_memory 的下划线表明它仍是内部/实验性质较强的模块。读源码时不要仅凭函数存在就推断所有后端都有相同支持。

1. 快速预览

PyTorch symmetric memory 把底层 SHMEM/P2P 能力拆成两步：

empty:      先得到由 symmetric allocator 支撑的本地 Tensor
rendezvous: 再让一组 rank 把各自 local allocation 关联成 peer-accessible handle

完整对象关系：

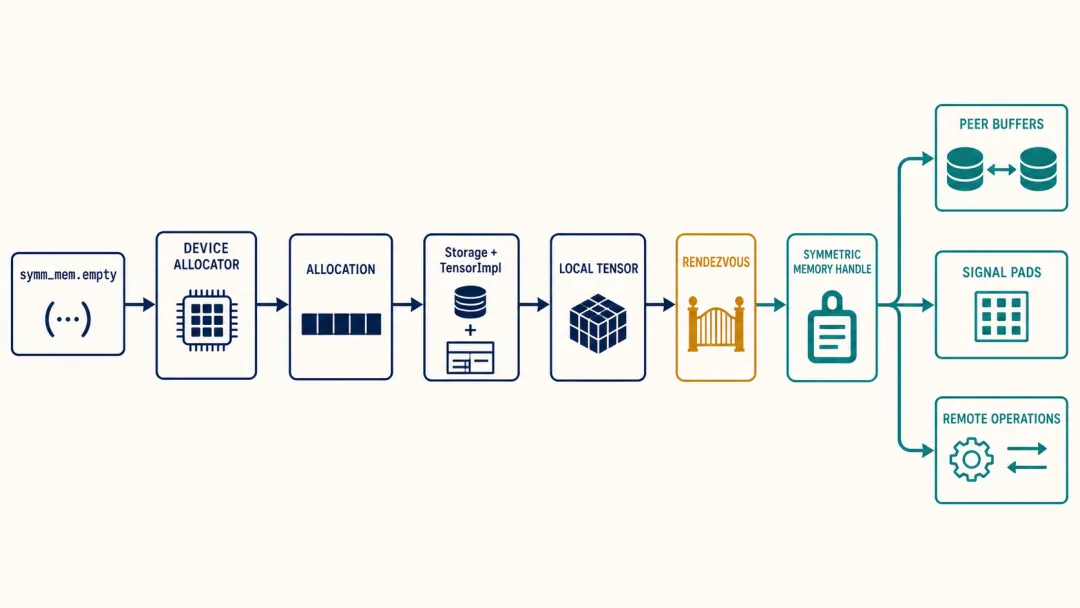

PyTorch symmetric memory 从本地 Tensor 到通信 handle 的对象链路

图 1：empty 先形成由对称 allocator 支撑的本地 Tensor；rendezvous 再建立 peer-accessible handle。Tensor 与 handle 相关，但不是同一个对象。

这能解释两个常见疑问：

• Tensor 是计算框架里的数据对象；
• handle 是通信关系对象。

它们相关，但不是同一个东西。

2. Python 入口：`empty`

公开 Python 实现在：

torch/distributed/_symmetric_memory/__init__.py

empty() 负责：

1. 规范化 size；
2. 补默认 dtype 和 device；
3. 计算 contiguous stride；
4. 选择 implicit MemPool 或直接 empty_strided_p2p；
5. 返回 Tensor。

v2.11.0 的真实分支是：

if implicit_pool_enabled and device.type == "cuda":
    mempool = get_mem_pool(device)
    with torch.cuda.use_mem_pool(mempool):
        _SymmetricMemory.empty_strided_p2p(...)
else:
    _SymmetricMemory.empty_strided_p2p(...)

关键边界：

• implicit MemPool 默认开启，但这里只对 device.type == "cuda" 生效；
• 源码 TODO 明确说，只有把 use_mem_pool 提升为通用 accelerator API 后，这条路径才可设备无关；
• PrivateUse1/NPU 在该快照中走 else，不能写成“PyTorch v2.11 已通过通用 MemPool 自动完成 NPU 分配”。

环境变量 TORCH_SYMMMEM_IMPLICIT_POOL=0 可以关闭 CUDA implicit pool 选择。它不改变后端是否注册 allocator。

3. C++ allocator 抽象

SymmetricMemoryAllocator 定义在：

torch/csrc/distributed/c10d/symm_mem/SymmetricMemory.hpp

核心虚函数：

virtual void* alloc(size_t size, int device_idx,
                    const std::optional<std::string>& group_name)= 0;
virtual void free(void* ptr)= 0;
virtual size_t get_alloc_size(void* ptr)= 0;
virtual c10::intrusive_ptr<SymmetricMemory> rendezvous(
    void* ptr, const std::optional<std::string>& group_name)= 0;
virtual bool has_multicast_support(int device_idx)= 0;
virtual c10::DeviceType supported_device_type()= 0;
virtual std::string name()= 0;

注册表以 DeviceType 找 allocator：

register_allocator(device_type, allocator)
  → AllocatorMap[device_type] = allocator

empty_strided_p2p(device)
  → get_allocator(device.type())
  → allocator->alloc(...)

因此第三方后端的接入点不是修改 Python empty() 中的每个调用者，而是为自己的 device type 注册实现。

4. `empty_strided_p2p` 如何形成 Tensor

v2.11.0 的 C++ 主链路：

empty_strided_p2p(size, stride, dtype, device, group_name, alloc_id)
  → 计算 numel × element_size
  → get_allocator(device.type())
  → allocator->alloc(bytes, device.index(), group_name)
  → at::from_blob(dev_ptr, size, stride, deleter, options)
  → 返回 Tensor

deleter 捕获 allocator：

Tensor/Storage 生命周期结束
  → deleter(ptr)
  → allocator->free(ptr)

4.1 Tensor、Storage、TensorImpl

可以用三层理解：

Tensor: 用户看到的句柄
  └─ TensorImpl: shape / stride / dtype / device 等
       └─ Storage: data pointer / bytes / deleter / ownership

at::from_blob 把已有指针包装为 Tensor。它不会重新分配数据，但会构造 Tensor/Storage 对象并安装释放回调。

这条通用包装路径要求设备后端确认：它生成的 Storage/TensorImpl 是否携带该后端后续算子所需的全部私有元数据。PyTorch 抽象只规定 symmetric allocator 合同，不会替每个 PrivateUse1 后端补齐其私有 storage 描述。

4.2 allocation 不是 collective

头文件注释明确指出 empty_strided_p2p() 本身不是 collective。原因是：

• 每个 rank 可以先完成本地 allocation；
• 真正建立 peer association 的步骤是 rendezvous；
• 但应用仍必须让各参与 rank 以兼容的 shape、dtype、device 和分配顺序进入后续 rendezvous。

“非 collective API”不代表可以让不同 rank 随意分配不同大小后再 rendezvous。

5. rendezvous：把本地 Tensor 变成通信关系

Python 入口：

symm_mem.rendezvous(tensor, group)

它接受 group name 或 ProcessGroup，后者会转换为 group.group_name。

C++ 主链路：

rendezvous(tensor, group_name)
  → get_allocator(tensor.device().type())
  → tensor.storage().data_ptr().get()
  → allocator->rendezvous(ptr, group_name)
  → intrusive_ptr<SymmetricMemory>

rendezvous 具有 collective 语义：所有参与者需要共同建立映射。后端可能通过 Store bootstrap，也可能使用更高效的控制面；PyTorch 只提供 set_group_info() / get_group_info() 等公共信息。

同一个 allocation 与 group 的 rendezvous 通常只建立一次，后端可缓存 handle。

6. `SymmetricMemory` handle 提供什么

抽象类同样定义在 SymmetricMemory.hpp。能力分为五组：

能力	典型方法	用途
peer 数据区	`get_buffer_ptrs()` 、`get_buffer()`、`get_remote_tensor()`	访问某个 rank 的对应 buffer。
device pointer table	`get_buffer_ptrs_dev()`	custom kernel 在设备侧按 rank 查远端 pointer。
signal pad	`get_signal_pad_ptrs()` 、`get_signal_pad()`	barrier、signal 或自定义同步。
同步	`barrier()` 、`put_signal()`、`wait_signal()`	建立执行与数据消费顺序。
拓扑/能力	`get_rank()` 、`get_world_size()`、`has_multicast_support()`	算法选择和 peer 定位。

handle 是抽象基类；CUDA、NVSHMEM、NCCL 或 PrivateUse1 后端返回不同派生实现。接口存在不代表某个派生类一定完整支持，后端可以对未实现方法抛出错误。

7. Signal pad 与 channel

signal pad 是与数据 buffer 分开的 P2P 可访问区。它用于同步，不应和用户 payload 随意重叠。

PyTorch 文档强调两个约束：

• 成功完成同步后，signal pad 应恢复为全零，以便复用；
• channel 用于隔离不同 stream 上的同步，避免两个 barrier 互相消费对方的 signal。

例如：

stream A: barrier(channel=0)
stream B: barrier(channel=1)

如果两者共享同一 channel，A/B 的 signal 可能被错误匹配。

set_signal_pad_size() 必须在任何 symmetric allocation 前调用。大小应随 block 数和 world size 规划，而不是把某个 CUDA 默认常量照搬给其他后端。

8. MemPool 为什么出现

直接 empty_strided_p2p → allocator->alloc → from_blob 能构造 symmetric Tensor，但普通后端往往希望继续走自己的标准 Tensor factory，以保留完整 storage 元数据。

MemPool 的思路是：

注册一个 symmetric raw allocator
  → 创建 no_split 的专用 pool
  → 在 pool context 内调用普通 tensor factory
  → 数据来自 symmetric allocator
  → Tensor 元数据仍由设备后端标准路径创建

v2.11.0 提供：

register_mempool_allocator(device_type, allocator)
get_mempool_allocator(device)
get_mem_pool(device)

get_mem_pool() 预设：

• use_on_oom=False：不把 symmetric pool 借给普通 OOM 回退，避免各 rank allocation 状态失配；
• no_split=True：不让多个 Tensor 共享一个带 signal pad 的 segment，避免并发同步冲突。

但该版本 Python helper 返回 torch.cuda.MemPool，implicit context 也调用 torch.cuda.use_mem_pool。所以它体现了目标架构，不能泛化为所有 accelerator 已完全对齐。

9. Persistent allocation

内部 C++ empty_strided_p2p 支持 alloc_id：

相同 alloc_id
  → 复用可预测的 allocation 地址
  → 编译器/内存规划可复用已经 rendezvous 的通信 buffer

安全约束是：旧 allocation 的 Storage 仍存活时，不能用同一 alloc_id 再建立冲突的活跃对象。

这是编译和通信 workspace 的高级能力，不应与普通 Python empty(shape) 的基本用法混为一谈。

10. 上层应用为什么需要它

v2.11.0 的 Python 模块包含多类算法：

• pipelined all-gather and consume；
• fused all-gather matmul / scaled matmul；
• fused matmul reduce-scatter；
• low-contention all-gather / reduce-scatter；
• all-to-all 相关路径；
• multicast 优化选择。

共同结构是：

对称 workspace / input
  → 获取 peer buffer 或 remote tensor
  → 用 signal pad 协调 producer-consumer
  → 让通信块与 matmul/consume 块流水化

这比“先完整 all-gather，再启动 matmul”更有机会隐藏通信延迟。但某个 fused op 是否支持 NPU，取决于 dispatcher 注册、后端 handle 能力、kernel 和同步实现，不能从 Python 函数存在直接推断。

11. 支持边界

结论	v2.11.0 状态
`empty` / `rendezvous` Python API 存在	是
allocator 可按 DeviceType 注册	是
handle 抽象包含 peer buffer/signal/barrier	是
implicit MemPool 对所有 accelerator 通用	否，只在 Python 中对 CUDA 分支启用
每个后端都实现全部 handle 方法	否
Python fused op 对所有设备可用	否，取决于 dispatcher 和 backend
allocation 是 collective	否
rendezvous 是 collective	是

12. 常见误区

1. empty() 返回后已经能访问远端。
还没有；必须经过 group rendezvous。
2. Tensor 本身就是 SymmetricMemory。
Tensor 持有 local data；handle 描述 peer association 和同步资源。
3. 注册 allocator 就自动支持所有 fused op。
fused op 还依赖 remote buffer、signal、kernel、dispatcher 和设备能力。
4. 有 MemPool API 就说明 NPU 已走 implicit MemPool。
v2.11 Python 分支仍明确限制在 CUDA。
5. Signal pad 是额外的数据容量。
它是同步资源，应遵守清零、channel 和并发使用约束。

13. 读完自检

• 为什么 empty_strided_p2p() 可以不是 collective，而 rendezvous() 必须是？
• allocator、Storage deleter 和 Tensor 生命周期如何连接？
• get_buffer_ptrs() 与 get_buffer_ptrs_dev() 分别服务谁？
• signal channel 解决了什么并发问题？
• v2.11 为什么不能直接宣称 implicit MemPool 已设备无关？

参考资料

• PyTorch v2.11.0 symmetric memory(https://github.com/pytorch/pytorch/blob/v2.11.0)

)
