2018 年辽宁省本溪市中考物理真题及答案
一、选择题（本大题共12小题，共28分,1～8题为单选题，每题2分；9～12题为多选题,每题
3分,漏选得2分,错选得0分）
1．下列估测数据中，最接近实际的是（ B ）
A．本溪市内环保公交车行驶的平均速度约100km/h
B．本溪产“野山力”汽水整瓶质量约为600g
C．本溪避暑胜地大石湖夏天湖水温度约为60℃
D．本溪“CBA联赛”专用体育馆场馆的高度大约3m

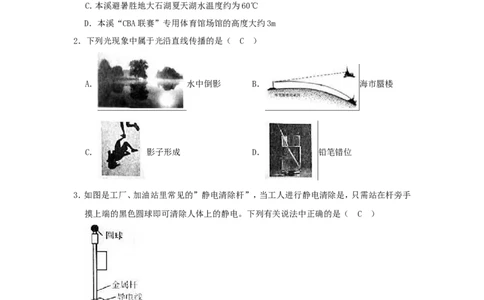

2．下列光现象中属于光沿直线传播的是（ C ）
A． 水中倒影 B． 海市蜃楼
C． 影子形成 D． 铅笔错位
3．如图是工厂、加油站里常见的”静电清除杆”，当工人进行静电清除是，只需站在杆旁手
摸上端的黑色圆球即可清除人体上的静电。下列有关说法中正确的是（ C ）
A．人体与衣服摩擦起电的过程是创造电荷的过程
B．杆上端的黑色圆球可以用橡胶或玻璃制成
C．为达到更好的静电清除效果，应将杆下端的导电线埋入地下
D．若人体带有负电，则清除静电时金属杆中电流方向是从上向下的
4．下列物态变化过程中需要吸热的是（ B ）
学科网（北京）股份有限公司A． 雾凇生成 B． 蜡烛熔化
C． 露珠形成 D． 冰柱形成

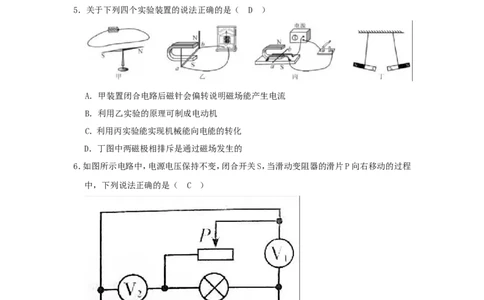

5．关于下列四个实验装置的说法正确的是（ D ）
A．甲装置闭合电路后磁针会偏转说明磁场能产生电流
B．利用乙实验的原理可制成电动机
C．利用丙实验能实现机械能向电能的转化
D．丁图中两磁极相排斥是通过磁场发生的
6．如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动的过程
中，下列说法正确的是（ C ）
A．电灯L的亮度不变
B．电流表A的示数变大
C．电压表V 的示数不变
1
学科网（北京）股份有限公司D．电压表V 与电压表V 示数之和不变
1 2
7．关于家庭电路及安全用电的说法中正确的是（ D ）
A．漏电保护器和空气开关作用相同可以相互替代
B．电灯开关短路时可引起空气开关跳闸
C．只要不同时触摸到火线和零线就不会发生触电事故
D．使用试电笔时手必须接触笔尾金属体
8．关于图中厨具挂及厨具的说法中正确的是（ A ）

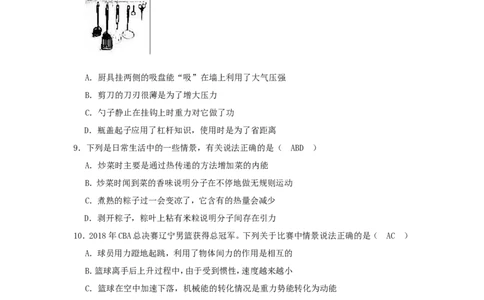

A．厨具挂两侧的吸盘能“吸”在墙上利用了大气压强
B．剪刀的刀刃很薄是为了增大压力
C．勺子静止在挂钩上时重力对它做了功
D．瓶盖起子应用了杠杆知识，使用时是为了省距离
9．下列是日常生活中的一些情景，有关说法正确的是（ ABD ）
A．炒菜时主要是通过热传递的方法增加菜的内能
B．炒菜时闻到菜的香味说明分子在不停地做无规则运动
C．煮熟的粽子过一会变凉了，它含有的热量会减少
D．剥开粽子，粽叶上粘有米粒说明分子间存在引力
10．2018年CBA总决赛辽宁男篮获得总冠军。下列关于比赛中情景说法正确的是（ AC ）
A．球员用力蹬地起跳，利用了物体间力的作用是相互的
B．篮球离手后上升过程中，由于受到惯性，速度越来越小
C．篮球在空中加速下落，机械能的转化情况是重力势能转化为动能
D．场边记者肩扛摄像机静止时，记者受到的重力和支持力是平衡力
11．水平桌面上两个相同的烧杯中分别装有甲、乙两种不同液体，将两个不同材料制成的正
方体A、B（V＜V），按如图两种方式放入两种液体中，待静止后B刚好浸没在甲液体中，A
A B
刚好浸没在乙液体中，两杯中液面恰好相平。下列说法正确的是（ ACD ）
学科网（北京）股份有限公司A．甲液体密度小于乙液体密度
B．甲液体对杯底的压强等于乙液体对杯底的压强
C．甲液体对B下表面的压强小于乙液体对A下表面的压强
D．装甲液体的容器对水平桌面的压力小于装乙液体的容器对水平桌面的压力
12．图甲所示电路中，电源电压6V保持不变。电流表的量程为0～0.6A，电压表的量程为0～
15V．第一次只闭合开关S、S，滑片P从a端移到b端；第二次只闭合开关S、S，保证电路
1 2
中所有元件都安全的前提下，在最大范围内移动滑片P．图乙是这两次实验过程绘制的电
压表与电流表示数的关系图象。下列判断正确的是（ BC ）
A．定值电阻R 的阻值为20Ω
0
B．小灯泡的额定功率为2.25W
C．两次实验中，电路的最小功率为1.2W
D．只闭合开关S、S，电路的总功率最大时，灯与变阻器的功率之比为1：3
2
二、填空题(本题共9小题,每空1分,共26分)
13．如图是2018年央视春晚的一个场景。演员弹吉他发出的声音是由琴弦 振动 产生的，
通过 空气 传到现场观众耳朵中，观众拍照发朋友圈是通过 电磁波 传递手机信号。
14．如图是一款太阳能玩具电动车。太阳能属于 可 （填“可”或“不可”）再生能源；其
中的硅光电池板主要是利用 半导体 （填“半导体”或“超导”）材料制成；电动车运
动过程中，太阳能主要转化为车的 机械 能。
学科网（北京）股份有限公司15．如图是小军设计的短跑比赛“抢跑判断器”。运动员蹲在起跑器上后，工作人员闭合开
关S，S，发令指示灯亮，运动员抢跑后，R 所受压力变小，电阻变小，电磁铁的磁性 增强
1 2 0
（填“增强”或“减弱”），其上端的 N （填“N”或“S”）极将衔铁吸下，抢跑指示灯
L （填“L”或“L”）亮，判定运动员抢跑。
2 1 0
16．2018年韩国平昌冬奥会上，武大靖在短道速滑男子500m决赛中为我国夺得首金。图中是
滑冰时的一个场景，当后脚蹬冰离开冰面向前滑行时，前脚冰刀受冰面的摩擦力方向与其
前进方向 相反 ，此时运动员由于 惯性 向前滑行，运动员最后能够停下来是力改变
了他的 运动状态 。
17．图中，山峰在水中的“倒影”是光在平静的水面发生 镜面 （填“镜面”或“漫”）反
射形成的 虚 （填“实”或“虚”）像。若其中的一个山峰顶端到水面的距离为80m，水
深5m，那么它像的顶到水面的距离为 8 0 m。
18．如图是一款可充电电动橡皮擦。充电时，指示灯亮，橡皮擦的电池相当于 用电器 （填
“电源”或“用电器”）；工作时，指示灯不亮，电动机带动橡皮振动，擦除纸上字迹，这
说明指示灯与电动机是 并 联的；工作时电动机会发热，是因为电流具有 热 效应。
学科网（北京）股份有限公司19．如图是我国首艘自主建造完成的航空母舰，它的排水量为67000t，其满载航行时受到的
浮力为 6.7×1 0 8 N，水面下5m深的舰体某处受海水压强为 5×1 0 4 Pa（取g
＝10N/kg，ρ＝1.0×103kg/m3）
20．用如图所示的滑轮组将重500N的物体在20s内匀速提升2m，所用的拉力为300N（不计绳
重及摩擦），则动滑轮重为 10 0 N，拉力的功率为 6 0 W，若提升900N的物体时机械
效率为 90 % 。
21．如图所示电路中，电源电压恒定，灯L 标有“6V 6W”，L 标有“6V 3W”。闭合开关后，发
1 2
现有一盏灯正常发光，另一盏灯发光较暗，但电压表示数为零。则正常发光的是灯 L ，
2
电源电压为 9 V，电压表示数为零的原因是 电压表断路 。（忽略灯丝电阻的变化）
三、作图题(本题共3小题,每小题3分,共9分)
22．小丽在参观海洋馆时，看到在展箱内S′点有一条鱼，还看到了自己通过展箱玻璃成的像。
图中A点表示小丽的眼睛，B点表示小的脚，S点是鱼的实际位置。在图中画出：
（1）B点的像B′的位置
学科网（北京）股份有限公司（2）小丽看到鱼的光路图。
【解答】解：（1）做B关于镜面的对称点B′．连接像点与B′与镜面相交于一点O，即为入
射点，连接BO、AO，则BO是入射光线，OA为反射光线，如下图所示。
（2）观察水中鱼时，鱼反射的光线斜射入空气中时，发生折射，折射角大于入射角，折射光
线远离法线，眼睛逆着折射光线看上去，人看到的“鱼”在S′点，比鱼的实际位置偏高，
即鱼的实际位置S应在S′的下方。如图所示：
23．如图甲是人们锻炼身体时常用的握力器，使用时左半部分可视为一个杠杆，其简化示意
图如图乙，请在乙图中画出：（1）使杠杆平衡时作用在A点的最小动力F 及其力臂l；
1 1
（2）阻力臂l。
2
【解答】解：（1）若动力作用在A点，以OA为动力臂是最长的力臂，此时力最小，则连接OA
学科网（北京）股份有限公司为最长力臂L，再过A点做OA的垂线，即动力F 的作用线，以O为支点，F、F 作用效果相
1 1 1 2
反，F 使杠杆顺时针转动，则F 使杠杆逆时针转动，F 的方向向右。
2 1 1
（2）由题知，O点为支点，从O点作F 作用线的垂线，支点到垂足的距离为阻力臂L，如图
2 2
所示：
24．小红家卧室安装了两盏“220V 1W”的壁灯L、L 和一个三孔插座，把它们正确地连接在
1 2
家庭电路中，要求开关S只控制两盏电灯且都能正常发光。
【解答】解：开关S控制两盏电灯且都能正常发光，两灯泡并联，开关S在干路上，
灯泡接法：火线先进入开关，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不
会发生触电事故。三孔插座的接法，左边接零线，右边接火线，中间接地线。如图所示：
四、简答题(本题3分)
25．如图是运动员操控滑翔机在高空滑翔的情景。请回答：
（1）滑翔机在高空滑翔，能够获得向上的升力，此时机翼上方空气压强大还是下方空气压
强大？
（2）以滑翔机为参照物，运动员是运动还是静止的？
学科网（北京）股份有限公司（3）匀速下降过程中，滑翔机的机械能大小如何变化？
【答案】答：（1）滑翔机在高空滑翔时，机翼上方空气流速大、压强小，下方空气流速小、压
强大，从而产生向上的升力；
（2）以滑翔机为参照物，运动员与滑翔机之间的位置没有发生变化，所以运动员是静止的；
（3）匀速下降过程中，滑翔机的质量不变、速度不变，其动能不变；高度降低，重力势能变
小；因机械能等于动能与势能之和，所以滑翔机的机械能变小。
五、计算题(本题共2小题,共18分。要求写出必要的文字说明、公式、计算过程、数值、单位
和答)
26．（9分）如图是一种以柴油机为动力的抓斗起重机，其部分参数如表。求：
（1）起重机空载静止在水平地面上时，对地面的压强是2.4×105Pa，它与地面的接触面积
是多少？（取g＝10N/kg）
（2）将1.0×104N的物料抓举到最大高度用时15s，起重机对物料做功的功率多大？
（3）起重机空载时以最大行驶功率行驶1h，消耗柴油多少kg？（取q ＝4×107J/kg）
柴油
空载质量 4.8t
最大抓举高 6m
度
空载最大行 4×104W
驶功率
柴油机效率 40%
【答案】解：
（1）起重机空载静止在水平地面上时，对地面的压力：
F＝G＝mg＝4.8×103kg×10N/kg＝4.8×104N，
则根据p＝ 可得，它与地面的接触面积：
学科网（北京）股份有限公司S＝ ＝ ＝0.2m2。
（2）起重机对物料做功：
W＝Gh＝1.0×104N×6m＝6×104J，
则起重机对物料做功的功率：
P＝ ＝ ＝4×103W。
（3）起重机空载时以最大行驶功率行驶1h，由P＝ 可得，牵引力做的功：
W′＝P′t′＝4×104W×3600s＝1.44×108J，
则根据η＝ 可得，柴油完全燃烧释放的热量：
Q ＝ ＝ ＝3.6×108J，
放
根据Q ＝mq可得，消耗柴油的质量：
放
m′＝ ＝ ＝9kg。
答：（1）它与地面的接触面积是0.2m2。
（2）起重机对物料做功的功率4×103W；
（3）起重机空载时以最大行驶功率行驶1h，消耗柴油9kg。
27．（9分）如图是某品牌电水壶，其铭牌上标有“220V 1210W”。求：
（1）加热电阻丝R的阻值多大？
（2）电水壶正常工作，将1kg的20℃水加热100℃需要多长时间？[不计热损失，c ＝
水
4.2×103J/（kg•℃），计算结果保留整数]
（3）傍晚用电高峰期电压会降低，若电路中只让电水壶单独工作6min，标有“3000r/
kW•h”的电能表的转盘转了300转，则电水壶两端实际电压是多少？
学科网（北京）股份有限公司【答案】解：因为P＝UI＝ ，
所以R＝ ＝ ＝40Ω；
（2）水吸收的热量：
Q ＝c m（t﹣t）＝4.2×103J/（kg•℃）×1kg×（100﹣20）℃＝3.36×105J；
吸 水 0
不计热损失，W＝Q ＝3.36×105J
吸
根据P＝ 可得，将1kg的20℃水加热100℃需要的时间：
t＝ ＝ ≈278s；
（3）因3000r/kW•h表示的是电路中每消耗1kW•h的电能，电能表的转盘转3000r，
所以，消耗的电能：
W′＝ kW•h＝0.1kW•h＝3.6×105J，
由W＝ t可得，电水壶两端的实际电压：
U ＝ ＝ ＝200V。
实
答：（1）加热电阻丝R的阻值40Ω；
（2）电水壶正常工作，将1kg的20℃水加热100℃需要278s；
（3）傍晚用电高峰期电压会降低，若电路中只让电水壶单独工作6min，标有“3000r/
kW•h”的电能表的转盘转了300转，则电水壶两端实际电压是200V。
六、实验、探究题(本题共5小题,共36分)
28．（6分）图甲是探究海波熔化时温度变化规律的实验装置，图乙是根据实验数据绘制的图
学科网（北京）股份有限公司象。
（1）由图乙可知，海波的熔化过程经历了 4 min，图中B点的内能 小于 （填“大
于”“小于”或“等于”）C点的内能，”），第9min海波处于 液态 （填“固态”“液
态”或“固液共存态”），海波是 晶体 （填“晶体”或“非晶体。
（2）海波全部熔化后撤掉酒精灯探究海波凝固时温度的变化规律。待温度计示数达到
48℃后，经过较长时间凝固过程也没有结束，这是由于水的 比热容 较大，放热本领强，
水温下降较慢造成的。撤掉水杯后，很快完成了实验，并根据实验数据绘制了图丙的图象，
由此得出海波液体凝固过程中温度 不变 （填“上升”“下降”或“不变”）。
29．（5分）为了探究凸透镜成像的规律，小明用“F”字样的LED光源（如图甲）、凸透镜（焦
距为10cm）和光屏进行了如下实验：
（1）组装器材时，为了使像成在光屏中央，除了将光源、凸透镜和光屏依次放在光具座上，
还应调整它们的中心大致在 同一高度 。
（2）当透镜和光屏固定在图乙所示的位置时，LED光源应移到 A 点左侧 （填“A点左
侧”“AB之间”或“B点右侧”），才能在光屏上看到 缩小 （填“缩小”“等大”或
“放大”）的实像。
（3）小明将光源向 靠近 （填“靠近”或“远离”）凸透镜的方向移动，并适当调节光
屏的位置，在光屏上承接到了更大的清晰的像。
（4）接着他将一个近视眼镜放在光源和凸透镜之间靠近透镜的位置，发现光屏上的像变
模糊了。为了再次承接到清晰的像，他应将光屏向 远离 （填“远离”或“靠近”）透
学科网（北京）股份有限公司镜的方向移动适当距离。
30．（6分）图甲是探究“影响动能大小因素”的实验装置。
（1）本实验中小球A的动能大小通过木块B在水平桌面上 移动的距离 来体现。若不用
木块B，在桌面上铺一条毛巾， 可以 （填”可以”或“不可以”）用小球A在毛巾表面
滚动的距离来体现。
（2）将小球A放在同一斜面上 不同 （填“相同”或“不同”）高度处由静止释放，目
的是使小球在撞击木块B时速度不同，通过实验现象可以得出结论：质量相同的物体，
速度越大 ，动能越大。
（3）善于动脑的小明设计了如图乙所示的方案：用同一个钢球两次将同一弹簧压到不同
程度，两次实验弹簧具有的弹性势能 不同 （填“相同”或“不同”），放手后将小球
弹出去撞击放在同一位置的木块时的速度也不同，从而验证了动能与速度的关系。接着让
质量不同的两个钢球两次将同一弹簧压缩到相同程度，放手后将小球弹出去撞击放在同
一位置的木块，这样做 不能 （填“能”或“不能”）验证动能与质量的关系。
31．（7分）小明在物理实验课上测量一小石块的密度：
（1）调节天平横梁平衡时，向右调节平衡螺母，天平的横梁平衡了，说明调节平衡螺母之
前指针静止时偏向分度盘中线的 左 （填“左”或“右”）侧。
（2）把小石块放在左盘，向右盘加减砝码，天平平衡时砝码和游码的位置如图甲所示，则
石块的质量是 24. 2 g。
学科网（北京）股份有限公司（3）在量筒中装入40cm3的水，用细线系好小石块浸没在量筒的水中，液面位置如图乙所
示，则小石块的体积为 1 0 cm3，小石块的密度是 2.4 2 g/cm3。
（4）小明回家后看到爸爸的柜中收藏了好多漂亮的石头，他选出一块石头，利用一个圆柱
形透明玻璃杯、一把刻度尺、一个薄塑料袋，测出了石头的密度。他设计的方案如下，请把
他的实验步骤补充完整。
①在杯中倒入适量的水，用刻度尺测出水深为h；
1
②将石头放入塑料袋中，用嘴向袋内吹气后封口，将袋放入杯中漂浮（袋及袋内气体质量
忽略不计），用刻度尺测出此时水深为h（如图丙）；
2
③从杯中取出塑料袋，取出袋中石头直接浸没在杯内水中，发现石头的吸水性很强，于是
他在石头吸足水后，用刻度尺测出此时的水深为h（如图丁）；
3
④利用以上三个测量数据可以计算出石头的密度，但测量值 偏大 （填“偏大”或“偏
小”），于是他再用刻度尺测出 用塑料袋包住石头，排出塑料袋内部的空气，慢慢放入
杯内水中时的水深 为h。
4
⑤该石头较准确的密度表达式ρ ＝ ρ （用字母表示，ρ 已知）。
石 水 水
【答案】
（1）左；（2）24.2；（3）10；2.42；（4）④偏大；用塑料袋包住石头，排出塑料袋内部的空气，
慢慢放入杯内水中时的水深；⑤ ρ 。
水
32．（12分）下面是小溪所做的电学实验：
（一）探究电流与电阻的关系。
（1）小溪用5Ω、10Ω、15Ω和20Ω四个电阻、电压恒为4.5V的电源、“20Ω 1A”的滑动
变阻器等器材连接成部分实验电路，实验过程中控制电阻两端的电压2V不变。请用笔画
线代替导线把电路补充完整。
（2）正确连接电路后开始实验。小溪发现换上 2 0 Ω的电阻后，移动滑片，电压表示数
始终不能达到需要控制的电压值，不能完成实验。为了使四个电阻单独接入电路都能完成
实验，他应该适当 增大 （填“增大”或“减小”）控制的电压值。通过实验数据可以
得出的结论是： 电压 一定时，导体中电流与电阻成 反比 。
（二）测量小灯泡的额定功率。
学科网（北京）股份有限公司（1）小溪按乙图连接电路，测量标有“3.8V”的小灯泡的额定功率，她使用了电压表的小
量程，调节变阻器滑片，使电压表示数为2V，读出此时电流表的示数为0.2A，求出小灯泡
的电阻为 1 0 Ω，并利用公式P ＝ 求出了小灯泡的额定功率。然后她又换用电压
额
表的大量程，调节变阻器滑片，使电压表示数为3.8V时，电流表示数如图丙所示为 0. 3
A，小灯泡的额定功率为 1.1 4 W．小溪发现两次得到的额定功率值有较大差异，根本原
因是 灯的电阻随温度的变化而变化 。
（2）小溪又设计了一个方案测量额定电压为3V的小灯泡的额定功率。电路如图丁所示
（电源电压为6V，滑动变阻器规格为“20Ω 1A”）。请把下面的实验步骤补充完整。
①只闭合开关S和S，调节变阻器的滑片，使电压表V 的示数为 3 V，此时小灯泡正常
2 2
发光；
②只闭合开关 S 和 S ，保持滑片P的位置不动，此时V 的示数为1V，V 的示数为2V；
1 1 2
③该灯泡的额定功率P ＝ 0. 6 W。
额
【分析】（一）探究电流与电阻的关系。
（1）根据实验过程中控制电阻两端的电压2V不变确定电压表选用小量程与电阻并联；
（2）电阻两端的电压始终保持U＝2V，根据串联电路电压的规律得出变阻器分得的电压，
V
根据分压原理求出当变阻器最大电阻接入电路时定值电阻的最大值分析；
根据变阻器最大电阻太小，分得的电压小分析；
电压一定时，导体中电流与电阻成反比；
探究电流与电阻的关系，应保持电阻两端的电压不变；根据串联电路电压的规律求出变阻
器分得的电压，根据分压原理，求出当接入25Ω电阻时变阻器连入电路中的电阻。
（二）测量小灯泡的额定功率。
（1）由欧姆定律得出小灯泡的电阻；
根据电流表选用小量程确定分度值读数，根据P＝UI求出小灯泡的额定功率，根据灯的电
学科网（北京）股份有限公司阻随温度的变化而变化分析；
（2）测量额定电压为3V的小灯泡的额定功率，根据P＝UI，关键是测灯的额定电流，首先
使灯正常发光，通过开关的转换使电压表V 滑变阻器滑片以左电阻丝的电压，此时可知
1
灯的电压，根据串联电路电压的规律，得出滑变阻器滑片以左电阻丝的电压，根据串联电
路各处的电流相等，由欧姆定律可得出滑片以左电阻丝的电阻大小，由第1次操作，根据
欧姆定律可求出灯的额定电流，根据P＝UI求出灯的额定功率。
【解答】解：（一）探究电流与电阻的关系。
（1）实验过程中控制电阻两端的电压2V不变，故电压表选用小量程与电阻并联，如下所示：
（2）电阻两端的电压始终保持U＝2V，根据串联电路电压的规律，变阻器分得的电压：
V
U ＝U﹣U＝4.5V﹣2V＝2.5V，电阻分得的电压为变阻器分得的 ＝0.8倍，根据分压
滑 V
原理，当变阻器最大电阻接入电路时，定值电阻的最大值为：
R ＝0.8×20Ω＝16Ω＜20Ω，故小溪发现换上20Ω的电阻后，移动滑片，电压表示数始
滑
终不能达到需要控制的电压值，不能完成实验；
即换上20Ω的电阻时，因变阻器最大电阻太小，分得的电压小，故电压表示数高于2V，为
了使四个电阻单独接入电路都能完成实验，他应该适当增大控制的电压值；
通过实验数据可以得出的结论是：电压一定时，导体中电流与电阻成反比；
（二）测量小灯泡的额定功率。
（1）调节变阻器滑片，使电压表示数为2V，读出此时电流表的示数为0.2A，由欧姆定律，
出小灯泡的电阻为：R＝ ＝ ＝10Ω；
调节变阻器滑片，使电压表示数为3.8V时，电流表示数如图丙所示，电流表分度值为
0.02A，电流为0.3A，小灯泡的额定功率为：
P＝UI＝3.8V×0.3A＝1.14W；
L L
根据P ＝ 求出小灯泡的额定功率，小溪发现两次得到的额定功率值有较大差异，根
额
学科网（北京）股份有限公司本原因是灯的电阻随温度的变化而变化；
（2）实验步骤：
①只闭合开关S和S，调节变阻器的滑片，使电压表V 的示数为3V，此时小灯泡正常发光；
2 2
②只闭合开关S和S，保持滑片P的位置不动，此时V 的示数为1V，V 的示数为2V；
1 1 2
③在①中，电压表V 测灯的电压，在②中，V 测R 滑片以左电阻R 的电压，由串联电路电
2 1 1 左
压的规律，
R 滑片以右电阻R 的电压，U ＝6V﹣1V﹣2V＝3V，
1 右 右
因滑动变阻器的最大电阻为20Ω，根据串联电路电流的规律，通过变阻器滑片以左和以
右的电流相等，由欧姆定律有：
＝ ，
即 ＝ ＝ ，
故R ＝15Ω，
右
故在第1次操作中，由串联电路电压的规律，变阻器的电压为：
U ＝6V﹣3V＝3V，
滑
电路中的电流即灯的额定电流为：
I＝ ＝ ＝0.2A，
L
该灯泡的额定功率：
P ＝U ×I＝3V×0.2A＝0.6W。
额 额 L
故答案为：（一）（1）如上所示；（2）20；增大；电压；反比；
（二）（1）10；0.3；1.14；灯的电阻随温度的变化而变化；
（2）①3；②S和S；③0.6。
