2024 届高三一轮复习联考（四）
物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、考场号、座位号、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，
用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷
上无效。
3．考试结束后，将本试卷和答题卡一并交回。
考试时间为90分钟，满分100分
一、选择题：本题共12小题，每小题4分，共48分。在每小题给出的四个选项中，第1~8题
只有一项符合题目要求，第9~12题有多项符合题目要求。全部选对的得4分，选对但不全的得
2分，有选错的得0分。

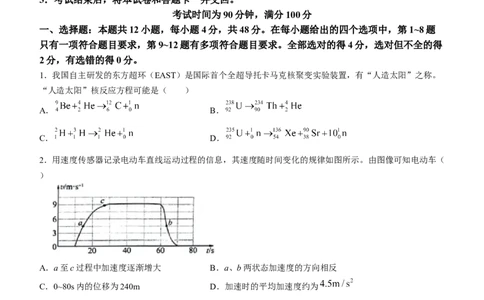

1．我国自主研发的东方超环（EAST）是国际首个全超导托卡马克核聚变实验装置，有“人造太阳”之称。
“人造太阳”核反应方程可能是（ ）
A． B．
C． D．
2．用速度传感器记录电动车直线运动过程的信息，其速度随时间变化的规律如图所示。由图像可知电动车（
）
A．a至c过程中加速度逐渐增大 B．a、b两状态加速度的方向相反
C．0~80s内的位移为240m D．加速时的平均加速度约为
3．如图所示，长直导线右侧固定一正方形导线框abcd，且在同一平面内，ab边与长直导线平行，现在长直
导线中通入图示方向电流I，调节电流I的大小，使得空间各点的磁感应强度随时间均匀变化，则（ ）
A．当电流I减小时，导线框中产生的感应电流沿顺时针方向
B．当电流I增大时，导线框中产生的感应电流也逐渐增大
学科网（北京）股份有限公司C．无论电流增大还是减小，导线框整体受到的安培力大小不变
D．无论电流增大还是减小，导线框整体受到的安培力方向始终向左
4．有些金属原子受激后从激发态跃迁到基态时，会发出特定颜色的光，可见光谱如图所示。已知某原子的某
激发态与基态的能量差为1.85eV，普朗克常量 。该原子从上述激发态跃迁到基态发光颜
色为（ ）
A．红色 B．黄色 C．蓝色 D．紫色

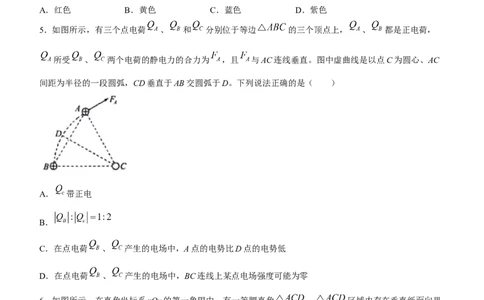

5．如图所示，有三个点电荷 、 和 分别位于等边 的三个顶点上， 、 都是正电荷，
所受 、 两个电荷的静电力的合力为 ，且 与AC连线垂直。图中虚曲线是以点C为圆心、AC
间距为半径的一段圆弧，CD垂直于AB交圆弧于D。下列说法正确的是（ ）
A． 带正电
B．
C．在点电荷 、 产生的电场中，A点的电势比D点的电势低
D．在点电荷 、 产生的电场中，BC连线上某点电场强度可能为零
6．如图所示，在直角坐标系xOy的第一象限中，有一等腰直角 ， 区域内存在垂直纸面向里
的匀强磁场，C点在x轴上，D点在y轴上，各点间距离 。边长也为L的正方形
导线框abcd的ad边在x轴上， 时刻，该导线框恰好位于图中所示位置（ab边与y轴重合），此后导线
框在外力的作用下沿x轴正方向以恒定的速度v通过磁场区域。若规定逆时针方向为导线框中电流的正方向，
则导线框通过磁场区域的过程中，导线框中的感应电流i、外力沿x轴方向的分量F随导线框的位移x变化的
图像（图中曲线均为抛物线的一部分）中正确的是（ ）
学科网（北京）股份有限公司A． B．
C． D．

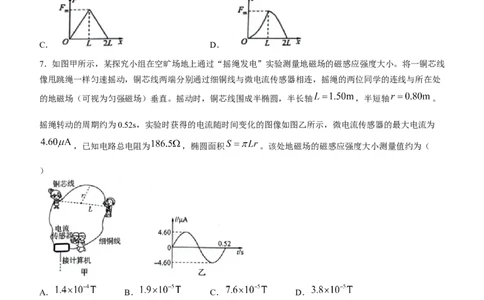

7．如图甲所示，某探究小组在空旷场地上通过“摇绳发电”实验测量地磁场的磁感应强度大小。将一铜芯线
像甩跳绳一样匀速摇动，铜芯线两端分别通过细铜线与微电流传感器相连，摇绳的两位同学的连线与所在处
的地磁场（可视为匀强磁场）垂直。摇动时，铜芯线围成半椭圆，半长轴 ，半短轴 。
摇绳转动的周期约为0.52s，实验时获得的电流随时间变化的图像如图乙所示，微电流传感器的最大电流为
，已知电路总电阻为 ，椭圆面积 。该处地磁场的磁感应强度大小测量值约为（
）
A． B． C． D．
8．如图所示，A、B两球分别用长度均为L的轻杆通过光滑铰链与C球连接，通过外力作用使两杆并拢，系
统竖直放置在光滑水平地面上。某时刻将系统由静止释放，A、B两球开始向左右两边滑动。已知A、B两球
的质量均为m，C球的质量为2m，三球体积相同，且均在同一竖直面内运动，忽略一切阻力，重力加速度为
g。系统从静止释放到C球落地前的过程，下列说法正确的是（ ）
学科网（北京）股份有限公司A．A、B、C三球组成的系统动量守恒 B．C球的机械能先增加后减少
C．C球落地前瞬间的速度大小为 D．A球的最大速度大小为

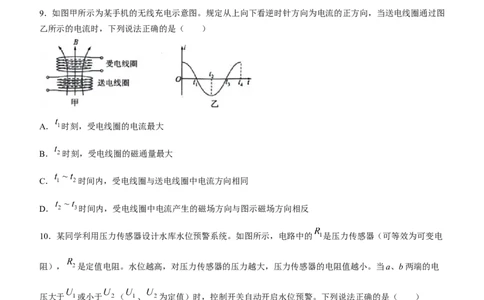

9．如图甲所示为某手机的无线充电示意图。规定从上向下看逆时针方向为电流的正方向，当送电线圈通过图
乙所示的电流时，下列说法正确的是（ ）
A． 时刻，受电线圈的电流最大
B． 时刻，受电线圈的磁通量最大
C． 时间内，受电线圈与送电线圈中电流方向相同
D． 时间内，受电线圈中电流产生的磁场方向与图示磁场方向相反
10．某同学利用压力传感器设计水库水位预警系统。如图所示，电路中的 是压力传感器（可等效为可变电
阻）， 是定值电阻。水位越高，对压力传感器的压力越大，压力传感器的电阻值越小。当a、b两端的电
压大于 或小于 （ 、 为定值）时，控制开关自动开启水位预警。下列说法正确的是（ ）
A．当a、b两端的电压大于 时，控制开关自动开启高水位预警
学科网（北京）股份有限公司B．当a、b两端的电压小于 时，控制开关自动开启高水位预警
C．
D．定值电阻的阻值越大，开启低水位预警时的水位越高
11．如图所示是“感受向心力”实验。在绳子的M点拴一个小沙袋，N点握在手中。将手举过头顶，使沙袋
在水平面内做匀速圆周运动，此时可认为“沙袋所受的向心力近似等于绳子对沙袋的拉力”。下列分析正确
的是（ ）
A．沙袋做匀速圆周运动的圆心一定在N点
B．由于空气阻力的作用，拉力与沙袋速度方向不垂直
C．若不考虑空气阻力的影响，沙袋速度越小，向心力与拉力越接近
D．若在完全失重条件下做上述实验，空气阻力越小，向心力与拉力越接近
12．将电压有效值不变的交流电源接在如图所示电路两端，电路由理想变压器、定值电阻 、 、 ，滑
动变阻器 ，电流表、电压表组成，a、b为滑动变阻器的两个端点，所有电表均为理想电表，导线电阻不
计。将滑动变阻器滑片P从a端向b端滑动过程中（ ）
A． 两端电压不变 B．电流表示数减小
C．电压表示数增大 D． 消耗的电功率增大
二、实验题：本题共2小题，共15分。
13．（6分）如图甲所示，验电器与锌板相连，在O处用一紫外线灯照射锌板，关灯后，验电器指针保持一
定偏角。使验电器指针回到零，再用黄光灯照射锌板，验电器指针无偏转。
学科网（北京）股份有限公司（1）改用强度更大的黄光灯照射锌板，可观察到验电器指针__________（选填“有”或“无”）偏转。
（2）为进一步研究光电效应的规律，某探究小组设计了如图乙所示的电路，用强蓝光、弱蓝光、强紫光、弱
紫光分别照射同一个光电管做实验，得到四条光电流I与电压U的关系曲线，如图丙所示，其中有一条曲线
在图中未画出，则未画出的曲线与横轴的交点位于__________（选填“ ”或“ ”）处；图中曲线2对
应的入射光为__________（选填“强蓝光”“弱蓝光”“强紫光”或“弱紫光”）。
（3）若已知实验（2）中所用紫光的频率为v，对应的遏止电压为 ，普朗克常量为h，电子电荷量大小为
e，则乙图中光电管的逸出功为__________。（用v、h、e、 表示）
14．（9分）在“探究通过变压器原、副线圈的电流与匝数的关系”实验中。
（1）为实现探究目的，保持原线圈匝数一定，只改变通过原线圈的电流或者副线圈匝数，测量通过副线圈的
电流。这个探究过程采用的科学方法是__________。
A．控制变量法 B．等效替代法 C．演绎法 D．理想实验法
（2）用学生电源给原线圈供电，用多用电表测量通过副线圈的电流，下列操作正确的是__________。
A．原线圈接直流电压，多用电表用直流电流挡
B．原线圈接直流电压，多用电表用交流电流挡
C．原线圈接交流电压，多用电表用直流电流挡
D．原线圈接交流电压，多用电表用交流电流挡
（3）在实际实验中，将电源接在匝数为1000匝的原线圈两端，副线圈的匝数为500匝，用多用电表测得通
过副线圈的电流为0.40A，则通过原线圈的电流可能为__________。
A．0.05A B．0.10．A C．0.15A D．0.25A
（4）如图所示为利用变压器原理进行远程输电的电路，交流发电机的输出电压为U，采用图示理想变压器输
电，升压变压器原、副线圈匝数之比为 ，降压变压器原、副线圈匝数之比为 ，输电导线电阻为r，用户
的工作电压为U。输电线上损失的功率为__________。
学科网（北京）股份有限公司三、计算题：本题共3小题，共37分。解答应写出必要的文字说明、方程式和重要的演算步骤，
只写出最后答案的不能得分。有数值计算的题目，答案中必须明确写出数值和单位。
15．（10分）如图甲所示，边长为L、粗细均匀的等边三角形金属线框ACD固定在绝缘水平面上，空间中存
在垂直于水平面向里的匀强磁场。已知磁场的磁感应强度大小B随时间t的变化关系如图乙所示，t时刻，磁
感应强度大小为 ，曲线的切线与纵轴的交点对应的磁感应强度大小为 ，金属线框ACD的总电阻为R。
求：
（1）t时刻，通过金属框ACD的感应电流I；
（2）0~t时间内，通过金属框ACD截面的电荷量q。
2024 届高三一轮复习联考（四）
物理参考答案及评分意见
1．C 【解析】“人造太阳”核反应属于轻核聚变核反应，只有C是轻核聚变核反应，C正确。
2．B 【解析】a至c过程中加速度逐渐减小，A错误；
电动车速度始终沿正方向，a状态加速度方向与速度方向相同，b状态加速度方向与速度方向相反，故a、b
两状态加速度的方向相反，B正确；
利用图线与横轴围成的面积可求电动车的位移，由图知0~80s内的位移明显大于240m，C错误；
加速时的平均加速度约为 ，D错误。
3．A 【解析】根据安培定则可知，通电长直导线右侧的磁场方向垂直于纸面向里，当电流I减小时，磁感
应强度随时间均匀减小，根据楞次定律可知线框中产生的感应电流沿顺时针方向，A正确；
学科网（北京）股份有限公司线框中产生的感应电流 ，当电流I均匀增大时，空间各点的磁感应强度随时间均匀增加，
线框中产生的感应电流大小不变，B错误；
空间各点的磁感应强度随时间均匀变化，导线框整体受到的安培力大小也变化，C错误；
电流增大时，导线框中产生逆时针方向的感应电流，ab边受到的安培力向右，cd边受到的安培力向左，且
ab边安培力大于cd边的安培力，则导线框整体受力向右；同理，电流减小时，导线框中产生顺时针方向的
感应电流，ab边受到的安培力向左，cd边受到的安培力向右，且ab边安培力大于cd边的安培力，则导线框
整体受力向左，D错误。
4．A 【解析】 ，由图知，发光颜色为红色，A正确。
5．C 【解析】 所受 、 两个电荷的静电力的合力为 ，且 与AC连线垂直，则 对 的力
一定是吸引力，故 带负电，A错误；
对 受力分析，有 ，解得 ，B错误；
在 产生的电场中，D点离正电荷更近，A点的电势比D点的电势低，在 产生的电场中，A、D两点的
电势相等，由此可知A点的电势比D点的电势低，C正确；
在点电荷 、 产生的电场中，在BC连线上， 产生电场的电场强度方向沿BC指向C， 产生电场
的电场强度方向沿BC指向C，合电场强度不可能为零，D错误。
6．A 【解析】导线框匀速穿过图示的等腰三角形磁场区域，进入的过程中，由楞次定律可知感应电流沿逆
时针方向，为正值，由几何关系知导线框ab边切割磁感线的有效长度等于进入磁场的距离x，则感应电流的
大小为 ，导线框离开磁场的过程，由楞次定律可知感应电流沿顺时针方向，为负值，由
几何关系知导线框cd边切割的有效长度等于离开磁场的距离，同理可得感应电流大小为
，A正确、B错误；
导线框做匀速运动，外力沿x轴方向的分量F与导线框ab（cd）边所受安培力等大反向，由左手定则可知安
培力方向始终向左，则外力沿x轴方向的分量F方向始终向右， ，
学科网（北京）股份有限公司，C、D错误
7．D 【解析】根据 ， ， ，
可得 ，D正确。
8．C 【解析】A、B、C三球组成的系统水平方向上动量守恒，竖直方向上动量不守恒，A错误；
小球A、B先加速后减速，动能先增加后减少，A、B、C三球组成的系统机械能守恒，C球的机械能先减少
后增加，B错误；
C球落地前瞬时，A、B两球的速度为零，A、B、C三球组成的系统机械能守恒，有 ，可
得 ，C正确；
当两杆与水平面成 角时，根据A、C两球沿杆方向的分速度相等可知 ，根据机械能守恒
有 ，解得 ，当 ，A球速度有
最大值， 最大， ，D错误。
9．ABD 【解析】 时刻，送电线圈电流变化率最大，磁通量变化最快，受电线圈的感应电流最大，A正确；
时刻，送电线圈电流最大，产生的磁场最强，受电线圈的磁通量最大，B正确；
时间内，送电线圈中电流反向增大，则产生的磁场方向与图示方向相反，磁感应强度增强，通过受电
线圈的磁通量增加，根据楞次定律结合安培定则可知，该段时间内受电线圈中电流方向与送电线圈中相反，
C错误；
时间内，送电线圈中电流反向减小，则产生的磁场方向与图示方向相反，磁感应强度减小，通过受电
线圈的磁通量减小，根据楞次定律，该段时间内受电线圈中感应磁场方向与送电线圈中磁场方向相同，即与
图示磁场方向相反，D正确。
10．BC 【解析】水位越高，对压力传感器的压力越大，压力传感器的电阻值越小，a、b两端的电压越小，
当a、b两端的电压小于 时开启高水位预警，A错误，B正确；
学科网（北京）股份有限公司水位越低，对压力传感器的压力越小，压力传感器的电阻值越大，a、b两端的电压越大，当a、b两端的电
压大于 时开启低水位预警，则 ，C正确；
根据闭合电路欧姆定律可知，a、b两端的电压 ，定值电阻的阻值越大，当开启低水
位预警时a、b两端的电压大于 时， 压力传感器需要阻值越大，则水位越低，D错误。
11．BD 【解析】沙袋受到重力、拉力和空气阻力的作用，拉力的竖直分量与重力平衡，绳子不是水平的，
匀速圆周运动的圆心在N点下方，A错误；
沙袋做匀速圆周运动，向心力指向圆心，空气阻力沿切线方向，拉力沿切线方向的分量与空气阻力平衡，拉
力不与速度方向垂直，B正确；
若不考虑空气阻力的影响，向心力与拉力的关系为 ，沙袋速度越大，
向心力与拉力越接近，C错误；
若在完全失重条件下做上述实验，设空气阻力大小为f，则向心力与拉力的关系为 ，空气阻力
越小，向心力与拉力越接近，D正确。
12．CD 【解析】在滑片P从a端向b端滑动过程中， 减小，电流表示数增大，B错误；
由 可知通过 的电流增大，则 两端的电压增大，电压表示数增大，C正确；
输入理想变压器的电压 减小，由 可得 两端电压减小，A错误；
通过 的电流减小，由 可得 增大，则 消耗的电功率增大，D正确。
13．（1）无（1分） （2） （1分） 弱蓝光（2分） （3） （2分）
【解析】（1）用黄光照射锌板，验电器指针无偏转，说明黄光不能使锌板产生光电效应，增大光强也不能使
锌板产生光电效应，验电器指针无偏转。
（2）入射光频率越大，遏止电压越大，所以曲线1、2对应同一种入射光，且该光的频率小于曲线3对应入
射光的频率，则曲线1、2对应入射光为蓝光，曲线3与未画出曲线对应入射光为紫光，则未画出的曲线与横
轴的交点位于 处。而同种频率的入射光越强，饱和光电流越大，所以曲线2对应的入射光为弱蓝光。
（3）根据光电效应方程可知 ，根据动能定理有 ，则乙图中光电管的逸出功
学科网（北京）股份有限公司。
14．（1）A（2分） （2）D（2分） （3）D（2分） （4） （3分）
【解析】（1）探究过程采用的科学方法是控制变量法，A正确。
（2）变压器的工作原理是互感，故原线圈接交流电压，多用电表用交流电流挡，D正确。
（3）若为理想变压器，由 可得 ，考虑到实际实验中，有漏磁等现象，通过原线圈的
电流应大于0.20A，则通过原线圈的电流可能为0.25A，D正确。
（4）升压变压器副线圈的电压 ，降压变压器原线圈电压 ，
损失的功率 。
15．（1） （2）
【解析】（1）金属框ACD围成的面积 （1分）
t时刻，金属框ACD的感应电动势 （2分）
又 （1分），解得 （1分）
（2）0~t时间内，金属框ACD的平均感应电动势 （2分）
， （2分），解得 （1分）
16．（1） （2）
【解析】（1）对速率为 的粒子，根据洛伦兹力提供向心力有 （2分）
学科网（北京）股份有限公司又有 ，解得 ，
粒子的运动轨迹如图1所示，有 （1分），解得 （1分）
粒子做圆周运动的周期 （2分），
粒子运动的时间 （1分），解得 （1分）
（2）速率为 且从N点离开磁场的粒子运动轨迹如图2所示，
由几何关系，有 （2分）
根据洛伦兹力提供向心力有 （1分），解得 （1分）
17．（1） （2） （3）
【解析】（1）从导体棒a开始运动到与导体棒b碰撞之前，有 （1分）
学科网（北京）股份有限公司根据闭合电路欧姆定律有 （1分）
根据电流的定义式有 （1分）
则流过导体棒c的电荷量 （1分）
（2）从导体棒a开始运动到与导体棒b碰撞之前，根据动量定理有 （1分）
解得碰前瞬间导体棒a的速度大小为 （1分）
对导体棒a．b、c碰撞过程，有 （1分）
解得碰后瞬间，导体棒c的速度大小为 （2分）
（3）ab碰撞前，根据能量守恒可知，整个回路产生的焦耳热 （1分）
导体棒c产生的焦耳热 （1分）
碰撞后，根据能量守恒有 （1分）
解得导体棒c产生的焦耳热 （1分）
整个过程有 （2分）
