房山区 2023—2024 学年度第一学期期末检测试卷
九年级物理
本试卷共8页，共70分。考试时长70分钟。考生务必将答案答在答题卡上，在试卷上作答
无效。考试结束后，将答题卡交回，试卷自行保存。
第一部分
一、单项选择题（下列每题均有四个选项，其中只有一个选项符合题意。共24分，每题2
分）
1. 作为国际通用测量语言的国际单位制，方便了国际交流。在国际单位制中，电能的单位是（ ）
A. 安培 B. 伏特 C. 焦耳 D. 瓦特
【答案】C
【解析】
【详解】A．安培是电流的国际单位，故A不符合题意；
B．伏特是电压的国际单位，故B不符合题意；
C．焦耳是电能的国际单位，故C符合题意；
D．瓦特是电功率的国际单位，故D不符合题意。
故选C。
2. 下列用电器中，利用电流热效应工作的是（ ）
A. 电视机 B. 电冰箱 C. 收音机 D. 电热水壶
【答案】D
【解析】
【详解】A ．电视机工作时，将电能转化为光能和声，；不是利用电流的热效应工作的，故A不符合题意；
B．电冰箱工作时，主要是压缩机工作，将电能转化成机械能，是利用电流的磁效应工作的，故B不符合
题意；
C．收音机工作时，消耗电能，产生声音，不是利用电流的热效应工作的，故C不符合题意；
D．电热水壶工作时，将电能转化成内能，是利用电流的热效应工作的，故D符合题意；
故选D。
3. 如图所示的实例，目的是为了减小摩擦的是（ ）A. 瓶盖上刻有竖条纹 B. 防滑垫做得
凹凸不平
C. 轮胎上制有花纹 D. 轮滑鞋装有滚轮
【答案】D
【解析】
【详解】A．瓶盖上刻有竖条纹，是在压力一定时通过增加接触面的粗糙程度来增大摩擦的，故A不符合
题意；
B．防滑垫表面做得凹凸不平，是在压力一定时通过增加接触面的粗糙程度来增大摩擦的，故B不符合题
意；
C．轮胎上制有花纹，是在压力一定时通过增加接触面的粗糙程度来增大摩擦的，故C不符合题意；
D．轮滑鞋装有滚轮，是以滚动代替滑动来减小摩擦的，故D符合题意。
故选D。
4. 如图所示的实例，利用热传递的方式来改变物体内能的是（ ）
A. 弯折铁丝时铁丝发热 B. 烧水时水温升
高C. 锯木板时锯条发热 D. 双手摩擦时手发热
【答案】B
【解析】
【详解】A．铁丝来回弯折温度升高，属于做功改变物体的内能，故A不符合题意；
B．烧水时水温升高，属于热传递改变物体的内能，故B符合题意；
C．锯木头锯条发热是摩擦生热，属于做功改变物体的内能，故C不符合题意；
D．双手摩擦时手发热，属于做功改变物体的内能，故D不符合题意。
故选B。
5. 下列做法中，符合安全用电要求的是（ ）
A. 在家庭电路中安装保险丝或空气开关
B. 用电器电线的绝缘皮破损了仍继续使用
C. 用潮湿的手拨动电器设备的开关
D. 在高压线附近放风筝
【答案】A
【解析】
【详解】A．在家庭电路中安装保险丝或空气开关，可在电路电流过大时，及时切断电路，避免由于电路
电流过大而引起火灾等危害，故A符合题意；
B．用电器电线的绝缘皮破损，容易引发触电事故，不能继续使用，故B不符合题意；
C．用潮湿的水拨动电器设备开关时，容易出事触电事故，因为生活用水是导体，故C不符合题意；
D．在高压线附近放风筝，容易引发高压触电，故D不符合题意。
故选A。
6. 关于地磁场，下列说法正确的是（ ）
A. 地磁场的北极在地理的北极附近
B. 地磁场的两极与地理的两极完全重合
C. 指南针能指南北是受地磁场作用的结果
的
D. 水平放置能自由转动 小磁针静止时，N极指向地磁场的北极【答案】C
【解析】
【详解】A．地磁场的南北极和地理的南北极刚好相反，故A错误；
B．宋代科学家沈括最早发现了地磁场的两极与地理的两极并不完全重合，故B错误；
C．指南针是我国古代四大发明之一，它能指南北是因为受到地磁场的作用，故C正确；
D．根据磁极间的相互作用规律可知，小磁针在地面上受到地磁场的作用静止时，小磁针的N极指向地磁
场的北极，故D错误。
故选C。
7. 如图所示电路中，电阻阻值R＜R。闭合开关S后，R、R 两端的电压分别为U、U，通过R、R 的电
1 2 1 2 1 2 1 2
流分别为I、I，R、R 的电功率分别为P、P。下列判断正确的是（ ）
1 2 1 2 1 2
A. I>I B. I <I C. U>U D. P <P
1 2 1 2 1 2 1 2
【答案】D
【解析】
【详解】AB．两电阻串联时，通过它们的电流相等，故AB错误；
C．电阻阻值R＜R，通过它们的电流相等，由式子U=IR可知，所以U＜U，故C错误；
1 2 1 2
D．通过它们的电流相等，U＜U，由式子P=UI得，P <P，故D正确。
1 2 1 2
故选D。
8. 关于电功率，下列说法正确的是（ ）
A. 电功率是表示电流做功多少的物理量
B. 电功率是表示电流做功快慢的物理量
C. 用电器的电功率越大，工作时所用的时间越少
D. 用电器的电功率越大，工作时消耗的电能越多
【答案】B
【解析】
【详解】AB．电功率是表示用电器消耗电能快慢的物理量，也是表示用电器做功快慢的物理量，故A错
误，B正确；
的
C．由公式 可知，如果电流做同样多 功，用电器功率越大，工作时所用的时间越少；如果不确定做功多少，无法确定做功时间，故C错误；
D．由公式 可知，用电器功率大，若用电时间短，消耗电能不一定多，电流做功也不一定多，故
D错误。
故选B。
9. 下列说法正确的是（ ）
A. 温度越高的物体，吸收的热量越多
B. 一桶水的比热容比半桶水的比热容大
C. 组成物质的大量分子无规则运动的剧烈程度与温度有关
D. 物质的比热容与其吸收（或放出）的热量、质量和升高（或降低）的温度均有关
【答案】C
【解析】
【详解】A．一般情况下，物体吸收热量越多，温度升高越多，但物体的温度高，不一定是吸收的热量多，
故A错误；
B．比热容与物质的种类和物态等有关，与物体的质量无关，所以一桶水和半桶水的比热容相同，故B错
误；
C．物体的热运动与温度有关，温度越高，分子的无规则运动越剧烈，故C正确；
D．物质的比热容与物质的种类和物态等有关，与其吸收或放出的热量，质量和温度变化无关，故D错误。
故选C。
10. 观察下列两种家用电器的铭牌，下列说法正确的是（ ）
电热水器
额定电压220V
工作频率50Hz
额 定 功 率
2000W
电视机
额定电压220V
工作频率50Hz
额定功率200W
A. 电热水器消耗的电能一定比电视机消耗的电能多
B. 两种家用电器正常工作时，电视机的工作电流大
C. 1kW·h的电能可以供电视机正常工作5小时
D. 电热水器接在110 V的电路中，它的实际功率约为1 000 W【答案】C
【解析】
【详解】A．据W=Pt知，当用电器消耗的电能与功率和时间有关，正常工作时，电热水器的功率比电视机
的大，但工作时间不知，无法比较，故A错误；
B．据P=UI得，两用电器正常工作时，电压相同，额定功率越大，工作电流越大，所以电热水器的工作电
流大，故B错误；
C．1kWh的电能可以供电视机正常工作的时间
∙
故C正确；
D．电热水器的电阻
接在110V的电路中，它的实际功率
故D错误。
故选C。
11. 小华只有一块电流表，他想测出定值电阻R 的阻值，设计了如图所示的电路，电源两端的电压保持不
x
变，定值电阻R=30。只闭合开关S、S，电流表示数 ；只闭合开关S、S，电流表示数
0 1 2
。则R 的阻值为（ ）
x
A. 15Ω B. 20Ω C. 45Ω D. 60Ω
【答案】A
【解析】【详解】如图，只闭合开关S、S，两个电阻并联，电流表测量R 的电流，电流表示数 ；只闭合
1 x
开关S、S，两个电阻并联，电流表测干路电流，电流表示数 ，由于电源电压不变，流过R 的
2 x
电流不变，则通过R 的电流
0
电源电压
则R 的阻值
x
故A符合题意，BCD不符合题意。
故选A。
12. 图甲所示电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端滑到b端的整个过程中，电
流表示数I与电压表示数U的关系如图乙所示，由图像可知，下列说法正确的是（ ）
A. R 的阻值为30Ω
1
B. R 的最大阻值为10Ω
2
C. 当电流表示数为0.2A时，滑动变阻器接入电路的阻值为10Ω
D. 滑动变阻器滑片P从a端滑到 b端的过程中，电路消耗的最小功率为0.3W
【答案】D
【解析】
【详解】由电路图知，两个电阻串联在电路中，电压表测R 两端的电压，电流表测电路中的电流。
1
A．由图乙知，当电路中的电流为0.1A时，电压表示数为1.0V，R 的阻值
1故A错误；
B．滑片由a端向b端移动时，变阻器接入电路的阻值变大，电路中的电流变小，则滑片在a端时，变阻器
接入电路的阻值为0，电路中的电流最大，电压表测量电源电压，图乙中，电流表的最大示数为 0.3A，电
压表示数为3.0V，即电源电压为3.0V。电流表的最小示数为0.1A，此时变阻器接入电路的阻值最大，置
于b端，变阻器两端的电压
U=U-U=3.0V-1.0V=2.0V
2 1
R 的最大阻值
2
故B错误；
C．由图乙知，当电流表示数为0.2A时，电压表示数为2.0V，变阻器两端的电压
U′=U-U′=3.0V-2.0V=1.0V
2 1
变阻器接入电路的阻值
故C错误；
D．电源电压保持不变，电路中的电流最小时，电路消耗的电功率最小为
P=UI =3.0V 0.1A=0.3W
1
故D正确。 ×
故选D 。
二、多项选择题（下列每题均有四个选项，其中符合题意的选项均多于一个。共6分，每题2
分。每题选项全选对的得2分，选对但不全的得1分，有错选的不得分）
13. 关于磁现象，下列说法正确的是（ ）
A. 磁浮列车能够悬浮，利用了磁极间的相互作用
B. 电磁铁通电后可以吸引小铁钉，利用了电流的磁效应
C. 磁体周围撒铁屑轻敲后，根据铁屑的分布情况可以判断磁场方向
D. 导体在磁场中做切割磁感线运动，导体中就会产生感应电流
【答案】AB
【解析】【详解】A．磁浮列车可悬浮在空中，是因为列车与铁轨上分别安放着磁体，磁极相对，由于磁极间的相
互作用，列车能在铁轨上方几厘米的高度上飞驰。故A正确；
B．电磁铁通电后，有电流通过，产生磁场，对小铁钉有作用力，这是利用了电流的磁效应，故B正确；
C．磁体周围撒铁屑轻敲后，铁屑的分布情况可反映磁场的分布情况，但不能判断磁场的方向，故C错误；
D．闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，导体不是闭合电路中的
部分，做切割磁感线运动时，不会产生感应电流，故D错误。
故选AB。
14. 如图所示，是某物理兴趣小组设计的风力测量仪。O是转动轴，OC是金属杆，下面连接着一块受风板。
无风时OC杆是竖直的，有风时OC杆会发生偏转，风越大OC杆偏转的角度越大。AB是一段圆弧形电阻，
P点是金属杆与圆弧形电阻相接触的点，电路中接有一个保护电阻R，电源电压保持不变，闭合开关S即
可测量风力。关于风力测量仪，下列说法正确的是（ ）
A. 无风时，电流表的示数最大
B. 风力增大时，圆弧形电阻AB接入电路中的电阻增大
C. 风力增大时，电流表示数增大
D. 风力增大时，保护电阻R的电功率增大
【答案】CD
【解析】
【详解】由图示知，圆弧电阻AB与电阻R串联在电路中，电流表测电路中的电流。
A．无风时，OC杆竖直，圆弧电阻AB接入电路的阻值最大，电路的总阻值最大，电源电压不变，据欧姆
定律知，电路中的电流最小，电流表示数最小，故A错误；
B．风力增大时，OC杆偏转角度增大，AB接入电路的长度变小，电阻减小，故B错误；
CD．风力增大时，AB接入电路的阻值减小，电路的总阻值减小，则电路的电流增大，电流表示数增大，
据P=I2R知，保持电阻R的电功率增大，故CD正确。
故选CD。
15. 巨磁电阻是指某些材料的电阻会随磁场增强而急剧减小，这一发现大大提高了磁、电之间信号转换的

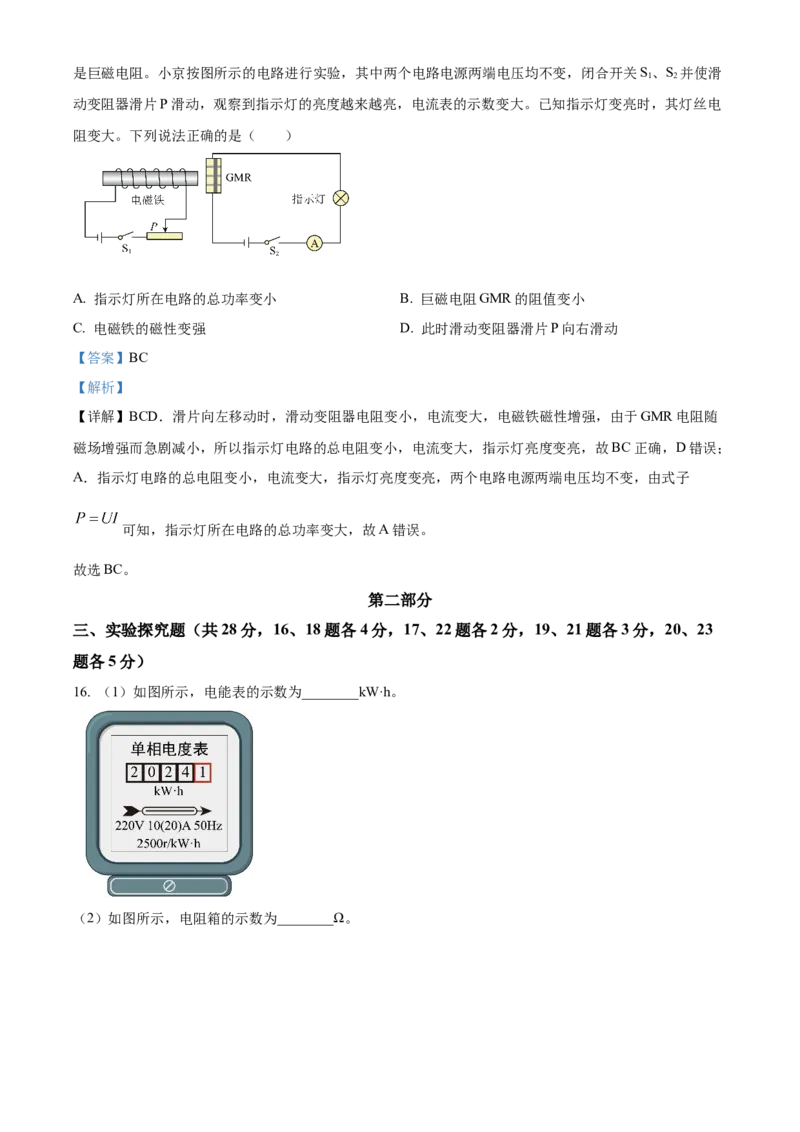

灵敏度，从而引发了现代硬盘生产的一场革命。如图所示是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻。小京按图所示的电路进行实验，其中两个电路电源两端电压均不变，闭合开关S、S 并使滑
1 2
动变阻器滑片P滑动，观察到指示灯的亮度越来越亮，电流表的示数变大。已知指示灯变亮时，其灯丝电
阻变大。下列说法正确的是（ ）
A. 指示灯所在电路的总功率变小 B. 巨磁电阻GMR的阻值变小
C. 电磁铁的磁性变强 D. 此时滑动变阻器滑片P向右滑动
【答案】BC
【解析】
【详解】BCD．滑片向左移动时，滑动变阻器电阻变小，电流变大，电磁铁磁性增强，由于GMR电阻随
磁场增强而急剧减小，所以指示灯电路的总电阻变小，电流变大，指示灯亮度变亮，故BC正确，D错误；
A．指示灯电路的总电阻变小，电流变大，指示灯亮度变亮，两个电路电源两端电压均不变，由式子
可知，指示灯所在电路的总功率变大，故A错误。
故选BC。
第二部分
三、实验探究题（共28分，16、18题各4分，17、22题各2分，19、21题各3分，20、23
题各5分）
16. （1）如图所示，电能表的示数为________kW·h。
（2）如图所示，电阻箱的示数为________Ω。【答案】 ①. 2024.1 ②. 2015
【解析】
【详解】（1）[1]从图中可以看到，电能表最后一位的读数是示数小数点后第一位读数，所以电能表的示
数是2024.1 kW·h。
（2）[2]从图中可以看到，电阻箱的示数是
17. 根据如图所示的电流方向，判断通电螺线管的A端是____极．（选填“N”或“S”）
【答案】
【解析】
【详解】根据安培定则进行判断．
右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即大母指所指的左
端为N极．
所以A端为N极，B端为S极．
点睛：安培定则应用时，要注意四指弯曲指向电流的方向，千万不要理解成线圈的绕向，有同学容易在这
点混淆，有个简单的方法，即使用右手螺旋定则前先把电流方向标在线圈上．
18. （1）小京用图甲所示的装置进行实验，金属棒ab金属棒静止时，观察到灵敏电流计指针没有发生偏
转，金属棒ab向左做切割磁感线运动时，观察到灵敏电流计指针发生偏转，由此说明闭合电路中的一部分
导体做切割磁感线运动时_________；（2）小京用图乙所示的装置进行实验，其中小磁针偏转的方向可以反映电流产生的磁场方向。闭合开关，
小磁针的偏转情况如图乙中箭头所示；只改变电流方向，再次进行实验，小磁针的偏转情况如图丙中箭头
所示。小京探究的问题是：_________。
【答案】 ①. 电路中产生了电流 ②. 见解析
【解析】
【详解】（1）[1]图甲中，金属棒ab是闭合电路的一部分，且做切割磁感线运动时，电流计发生偏转，说
明此时有电流通过，所以闭合电路的部分导体做切割磁感线运动时，电路中产生了感应电流。
（2）[2]小京在实验中，只改变电路中电流的方向，其它条件不变，通过观察小磁针的偏转反映磁场方向，
探究的问题是：电流产生的磁场方向与电流方向是否有关。
19. 如图所示的实验中，闭合开关前观察到铝棒ab处于静止状态；闭合开关观察到铝棒ab向左运动，实
验现象说明磁场对_________有力的作用，利用这一原理可以制成________（选填“发电机”或“电动
机”）；断开开关，只把磁体的两极对调，闭合开关观察到铝棒ab向________运动。
【答案】 ①. 通电导体 ②. 电动机 ③. 右
【解析】
【详解】[1][2]闭合开关前，铝棒中无电流通过，处在磁场中静止，闭合开关时，铝棒ab中有电流通过，
ab向左运动，则ab受到向左的作用力，这说明磁场对通电导体有力的作用。电动机就是利用这一原理工
作的。
[3]通电导体在磁场中受到力的作用与电流方向及磁场方向有关，电流方向不变，将磁体两极对调，则磁场
方向发生改变，铝棒受到力的方向也改变，所以ab向右运动。
20. 某同学想用图甲所示实验电路测量额定电压为2.5 V小灯泡L正常发光时的电阻，请完成下列问题：（1）如图甲所示，当滑片P向右滑动时，灯泡变亮，应连接滑动变阻器的_______接线柱；（选填
“A”“B”或“C”）
（2）闭合开关后发现小灯泡不发光，电压表有示数且接近电源电压，电流表无示数，经检查发现电路中
只有一处故障，依据现象可以判断_________发生________故障；
（3）排除故障后，闭合开关，调节滑动变阻器，使电压表示数为2.5V，此时电流表示数如图乙所示为
______A，则小灯泡正常发光时的电阻为_________Ω。
【答案】 ①. B ②. 小灯泡 ③. 断路 ④. 0.5 ⑤. 5
【解析】
【详解】（1）[1]如图甲，当滑片P向右滑动时，灯泡变亮，说明电路中的电流变大，即滑动变阻器的电
阻变大，故应连接滑动变阻器的B。
（2）[2][3]闭合开关后发现小灯泡不发光，电流表无示数，说明电路可能存在断路，电压表有示数且接近
电源电压，说明电压表和电源接通，电路中的故障是小灯泡发生断路。
（3）[4][5]如图乙，电流表接 量程，分度值为0.02A，读数为0.5A，小灯泡正常发光时的电阻
的
21. 小刚 “探究凸透镜成实像时，像 高度与物距关系”的实验装置如图所示，其中焦距为10cm的
凸透镜固定在光具座上50cm刻度线处，光屏和电子蜡烛分别位于凸透镜的两侧。
（1）小刚在实验前应该调节凸透镜的中心，烛焰中心，光屏中心在________；
f=10cm
物距u/cm 像高h/cm
25 428 3.3
40 2
（2）小刚用同一个电子蜡烛、同一个凸透镜等器材进行了实验，部分实验数据如表所示。由表中实验数
据可知：_________。
【答案】 ①. 同一高度 ②. 见解析
【解析】
【详解】（1）[1]为了让像成在光屏中央，实验前应调节烛焰的中心、凸透镜和光屏的中心在同一高度上。
（2）[2]由表格数据知，物距越远，像高越小，所以可得：凸透镜成实像时，当凸透镜焦距和物体高度一
定时，物距越大，像的高度越小。
22. 如图所示，实验桌上有两个完全相同的烧瓶，烧瓶内装有质量相等的煤油、完全相同的温度计，烧瓶
内还分别装有阻值为5Ω的电阻丝R 和阻值为10Ω的电阻丝R。实验桌上还有满足实验要求的电源、滑动
1 2
变阻器和开关各一个、电流表和停表各一块、导线若干。小新利用上述实验器材证明“电流通过电阻产生
的热量跟电阻阻值大小有关”。 实验设计中可用煤油升高的温度∆t的大小表示电流通过电阻丝R产生热
量的多少。
小新 的主要实验过程如下：
①将滑动变阻器、电流表及图所示的装置甲等电路元件串联接入电路中，将滑动变阻器调到最大阻值处。
②闭合开关，调节滑动变阻器滑片到适当位置，记录电流表的示数为0.3A，温度计的示数t，同时按下停
0
表开始计时，通电时间为2min时，停止计时，记录此时温度计的示数t，断开开关。
③用图所示的装置乙替换电路中的装置甲。闭合开关，记录电流表示数为0.2A，温度计的示数t，同时按
0
下停表开始计时，通电时间为2min时，停止计时，记录此时温度计的示数t，断开开关。
于是小新认为“电流通过电阻产生的热量跟电阻阻值大小有关”。
请根据以上叙述回答下列问题：
（1）小新实验过程中存在的问题：_________；
（2）请你针对小新实验过程中存在的问题，写出改进措施：_________。
【答案】 ①. 没有控制电流相等 ②. 见解析
【解析】
【详解】（1）[1]要探究“电流通过电阻产生的热量跟电阻阻值的关系，应控制通过阻值不同电阻的电流相同，R 和R 的阻值不同，用乙图代替甲图时，电源电压不变，通过R 和R 的电流不同。
1 2 1 2
（2）[2]用图所示的装置乙替换电路中的装置甲。闭合开关，调节滑动变阻器滑片使电流表的示数仍为
0.3A。记录温度计的示数t ，同时按下停表开始计时，通电时间为2min时，停止计时，记录此时温度计的
0
示数t，断开开关。
23. 实验桌上有符合要求的电源、开关和滑动变阻器各一个、电流表和电压表各一块、阻值为R=5Ω和
1
R=10Ω的电阻各一个、导线若干，请用上述器材探究“通过导体的电流与导体的电阻是否有关”，画出实
2
验电路图，写出实验步骤，画出实验数据表格。
【答案】见解析
【解析】
【详解】要探究通过导体的电流与的导体的电阻的关系，应保持导体两端的电压不变，需要用滑动变阻器
来调节，所以实验电路为串联连接，电压表测量定值电阻两端的电压，电流表测量电路中的电流。实验电
路图
实验步骤：
（1）电压表和电流表调零，断开开关，按照电路图连接电路，滑动变阻器滑片置于最大阻值处；
（2）闭合开关，调节滑动变阻器滑片到适当位置，读出电流表的示数用I表示，读出电压表的示数用U表
示，将R、I计入表格；
（3）断开开关，用另一个阻值的电阻替换R，闭合开关，调节滑动变阻器滑片使电压表示数仍为U，读出
此时电流表的示数用I表示，将R、I计入表格。
实验数据表格：
R/Ω
I/A
四、科普阅读题（共4分）
24. 请阅读《空气开关和漏电保护器》并回答题
空气开关和漏电保护器
电的广泛使用方便了人类，也带来很大隐患。我国家庭电路电压220V，还有工厂动力用电电压380V等更高的电压，这些都远高于36V人体安全电压。为了使人们能够安全地利用电能，空气开关和漏电保护器等
保护装置应运而生。
空气开关，是一种只要电路中电流超过额定电流就会自动断开的开关，能对电路或电气设备发生的短路、
严重过载等进行保护。当线路发生一般性过载时，电流能使空气开关上的热元件产生一定热量，促使双金
属片受热向上弯曲，推动杠杆使搭钩与锁扣脱开切断电源。当线路发生短路或严重过载电流时，电磁脱扣
器产生足够大的吸力，切断电源。
漏电保护器如图所示，是当人体触电或电器漏电时自动切断电源保护生命安全的设备。漏电保护器接在家
庭电路的主干路。当电路处于正常工作状态时，开关保持接通状态。若电路或用电器的绝缘皮受损导致火
线外露，就可能发生漏电的情况，当漏电电流大于人体的安全电流时，其内部的电磁铁就会在0.1s内使开
关“跳闸”，切断电路，从而起到保护作用。
漏电保护器和空气开关还是有区别的，空气开关有短路保护、过载保护；漏电保护器，它除具有空气开关
的全部功能以外，还具有漏电保护功能，是空气开关功能的延伸，多用在家居生活用电以及人容易接触到
的用电场合。
请根据上述材料，回答下列问题：
（1）漏电保护器与空气开关比较，还具有_________功能，可以有效地保护人身和用电设备的安全。
（2）下列哪些情形会使漏电保护器“跳闸”，切断电路。__________（多选）
A．电路的总功率过大
B．浴霸的加热灯泡灯丝烧断
C．零线的绝缘皮破损
D．站在地面上的人触碰到了裸露的火线
【答案】 ①. 漏电保护 ②. AD
【解析】
【详解】（1）[1]漏电保护器在发生漏电时会自动切断电路，保护电路，所以漏电保护器的特点是灵敏度
高且反应动作快速。
（2）[2] A．电路的总功率过大，会导致电路中的电流过大，空气开关会跳闸保护电路，防止发生电路故
障，故A符合题意；B．浴霸的加热灯泡灯丝烧断，此时电路断开，空气开关就不会再次跳闸保护电路，故B不符合题意；
C．导线的零线绝缘皮破损，零线电压为零，当然不会跳闸，故C不符合题意；
D．站在地面上的人触碰到了裸露的火线会发生触电，漏电保护器会切断电路，故D符合题意。
故选AD。
五、计算题（共8分，25、26题各4分）

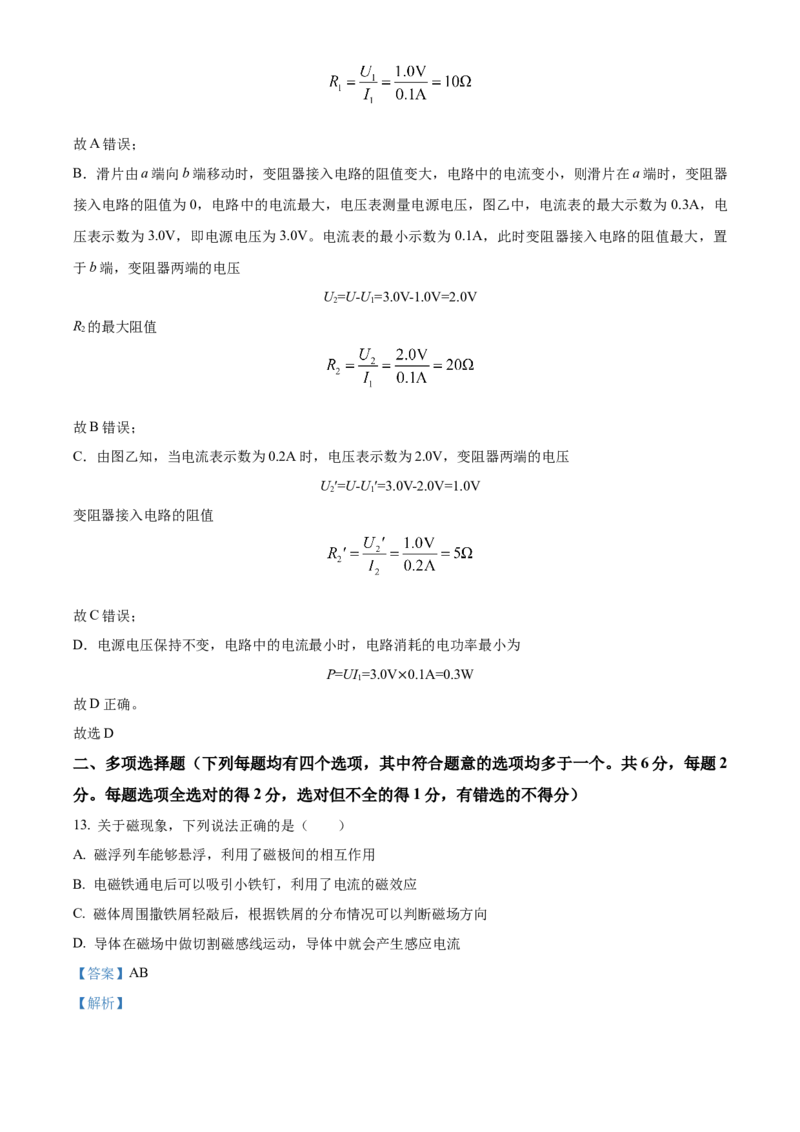

25. 如图所示的电路中，电源两端电压保持不变，电阻R 的阻值为30Ω，电阻R 的阻值为10Ω。当闭合开
1 2
关S时，电流表的示数为0.2A。求：
（1）电源电压U；
（2）电阻R 的电功率。
2
【答案】（1）8V；（2）0.4W
【解析】
【详解】解：（1）由电路图知，两个电阻串联在电路中，电流表测电路的电流，电路的总电阻
R=R+R=30Ω+10Ω=40Ω
1 2
电源电压
U=IR=0.2A×40Ω=8V
（2）电阻R 的电功率
2
P= I2 R =(0.2A)2×10Ω=0.4W
2 2
答：（1）电源电压U为3V；
（2）电阻R 的电功率为0.4W。
2
26. 如图甲所示为某款家用电热取暖器，它有一个可调温控开关S，可以通过旋钮设定取暖器工作时的最
高温度，当取暖器的表面温度达到设定温度时，温控开关自动断开，温度降低后温控开关又会自动闭合；
两个档位开关S 和S 可以单独闭合，也可以同时闭合，其内部电路可简化为图乙所示，工作参数见表。求：
1 2
额定电压 220V
电热丝
550W
R
1
额定功率
电热丝
1100W
R
2
（1）电热丝R 的阻值；
2
（2）该款电热取暖器以最大功率工作时，通过它的电流。【答案】（1）44Ω；（2）7.5A
【解析】
【详解】解：（1）由 得，电热丝R 工作时通过的电流
2
由 可得，电热丝R 的阻值
2
（2）由 得，电热丝R 工作时通过的电流
1
由电路图可知，当开关S、S 和S 均闭合时，电热丝R、R 并联，电路中电流最大，电路消耗的功率最大，
1 2 1 2
此时通过电热器的电流
答：（1）电热丝R 的阻值为44Ω；
2
（2）该款电热取暖器以最大功率工作时，通过它的电流7.5A。
