015(水泥混凝土面层工程5)
Y I J I J I A N Z A O S H I
民民 航航 机机 场场 工工 程程 管管 理理 与与 实实 务务

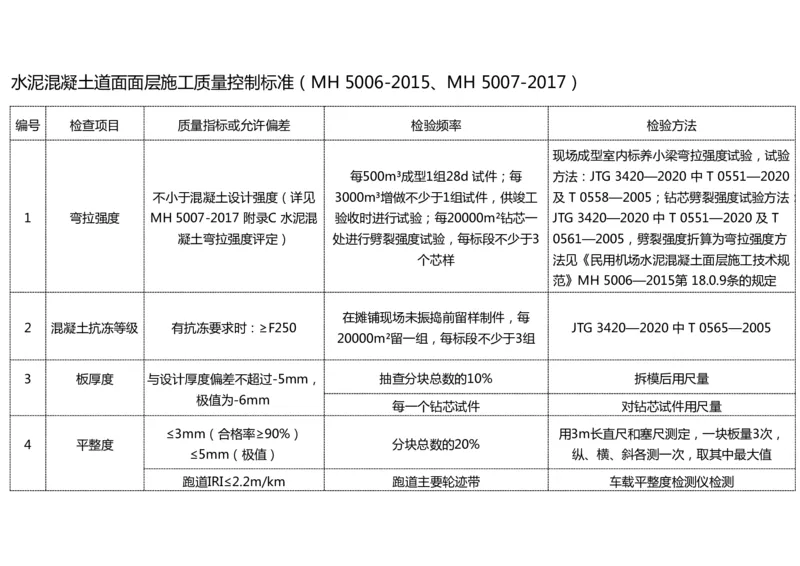

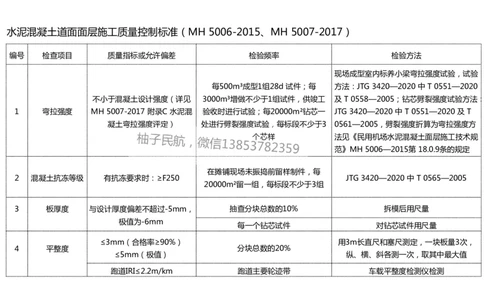

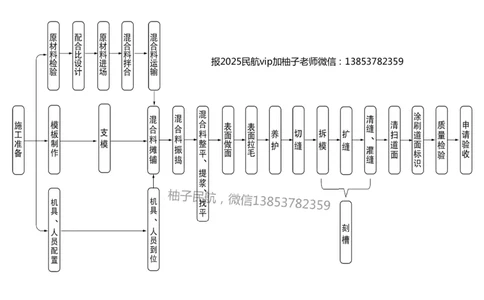

精讲课程（2024版教材）报2025民航vip加柚子老师微信：13853782359水泥混凝土道面面层施工质量控制标准（MH 5006-2015、MH 5007-2017）
编号 检查项目 质量指标或允许偏差 检验频率 检验方法
现场成型室内标养小梁弯拉强度试验，试验
每500m³成型1组28d 试件；每 方法：JTG 3420—2020 中 T 0551—2020
不小于混凝土设计强度（详见 3000m³增做不少于1组试件，供竣工 及 T 0558—2005；钻芯劈裂强度试验方法：
1 弯拉强度 MH 5007-2017 附录C 水泥混 验收时进行试验；每20000m²钻芯一 JTG 3420—2020 中 T 0551—2020 及 T
凝土弯拉强度评定） 处进行劈裂强度试验，每标段不少于3 0561—2005，劈裂强度折算为弯拉强度方
个芯样 法见《民用机场水泥混凝土面层施工技术规
范》MH 5006—2015第 18.0.9条的规定
在摊铺现场未振捣前留样制件，每
2 混凝土抗冻等级 有抗冻要求时：≥F250 JTG 3420—2020 中 T 0565—2005
20000m²留一组，每标段不少于3组
3 板厚度 与设计厚度偏差不超过-5mm， 抽查分块总数的10% 拆模后用尺量
极值为-6mm
每一个钻芯试件 对钻芯试件用尺量
≤3mm（合格率≥90%） 用3m长直尺和塞尺测定，一块板量3次，
4 平整度 分块总数的20%
≤5mm（极值） 纵、横、斜各测一次，取其中最大值

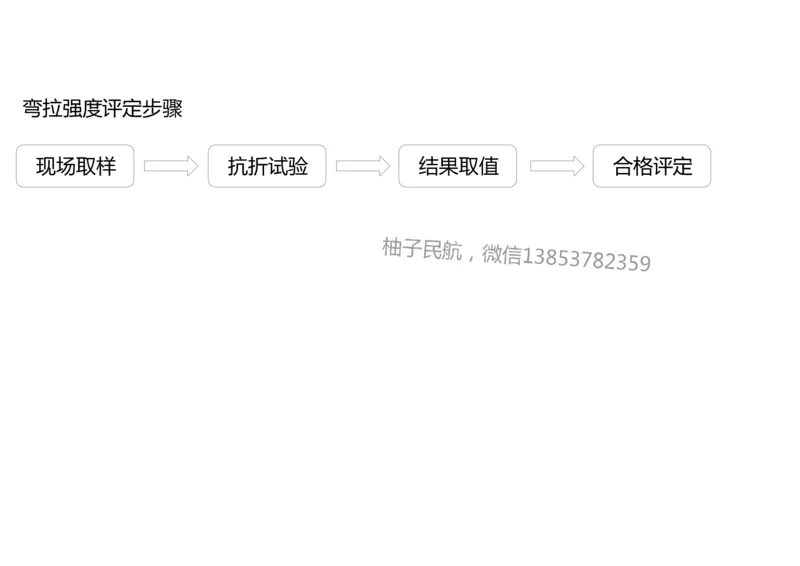

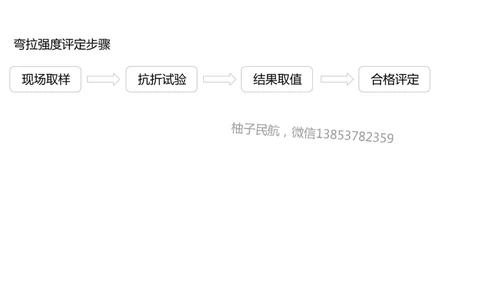

跑道IRI≤2.2m/km 跑道主要轮迹带 车载平整度检测仪检测弯拉强度评定步骤

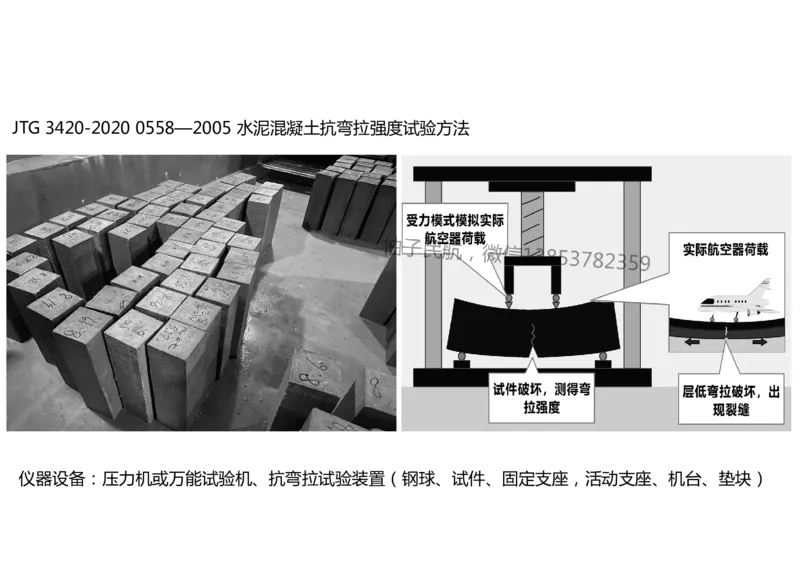

现场取样 抗折试验 结果取值 合格评定JTG 3420-2020 0558—2005 水泥混凝土抗弯拉强度试验方法

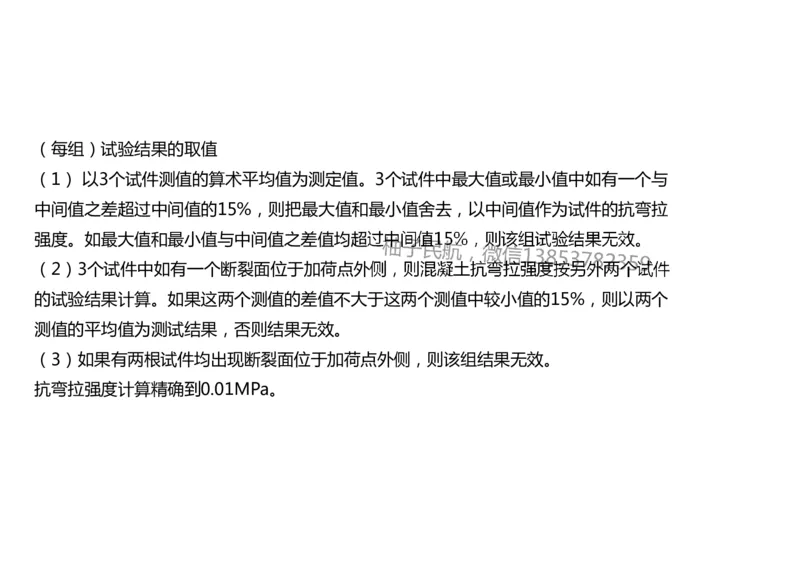

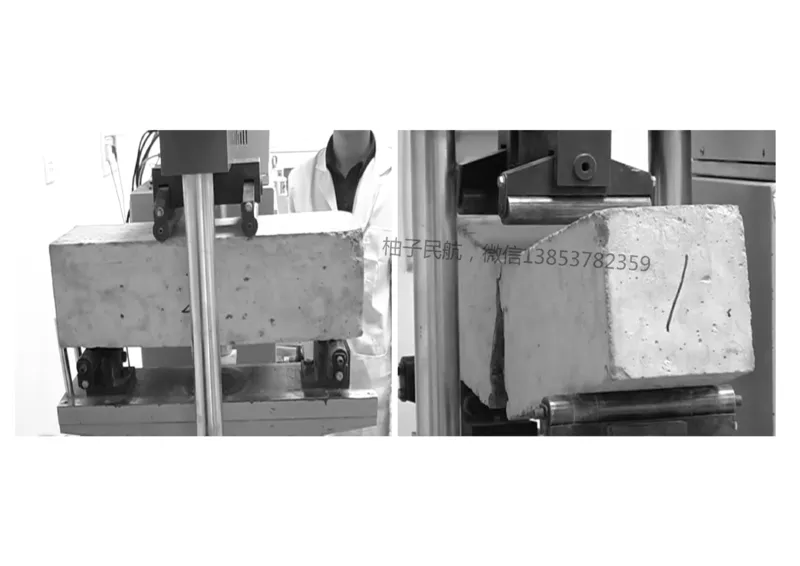

仪器设备：压力机或万能试验机、抗弯拉试验装置（钢球、试件、固定支座，活动支座、机台、垫块）（每组）试验结果的取值
（1） 以3个试件测值的算术平均值为测定值。3个试件中最大值或最小值中如有一个与
中间值之差超过中间值的15%，则把最大值和最小值舍去，以中间值作为试件的抗弯拉
强度。如最大值和最小值与中间值之差值均超过中间值15%，则该组试验结果无效。
（2）3个试件中如有一个断裂面位于加荷点外侧，则混凝土抗弯拉强度按另外两个试件
的试验结果计算。如果这两个测值的差值不大于这两个测值中较小值的15%，则以两个
测值的平均值为测试结果，否则结果无效。
（3）如果有两根试件均出现断裂面位于加荷点外侧，则该组结果无效。

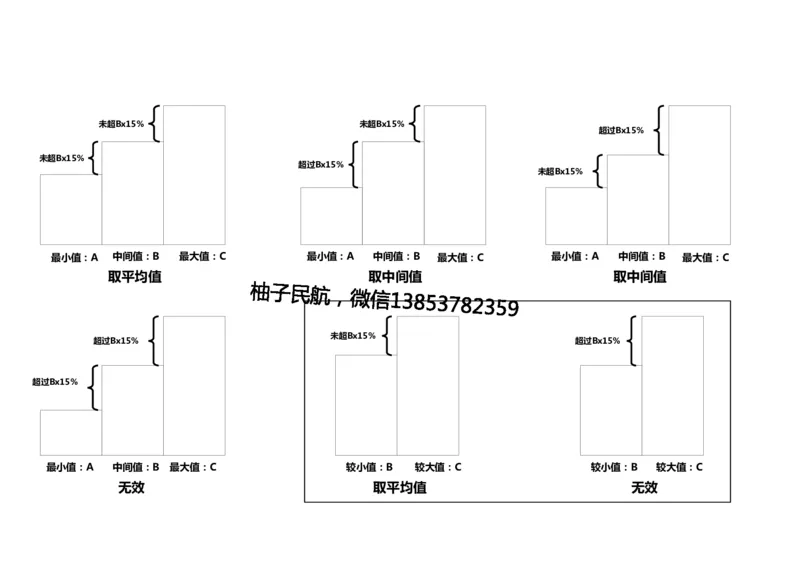

抗弯拉强度计算精确到0.01MPa。未超Bx15% 未超Bx15%
超过Bx15%
未超Bx15%
超过Bx15%
未超Bx15%
最小值：A 中间值：B 最大值：C 最小值：A 中间值：B 最大值：C 最小值：A 中间值：B 最大值：C
取平均值 取中间值 取中间值
未超Bx15%
超过Bx15% 超过Bx15%
超过Bx15%
最小值：A 中间值：B 最大值：C 较小值：B 较大值：C 较小值：B 较大值：C

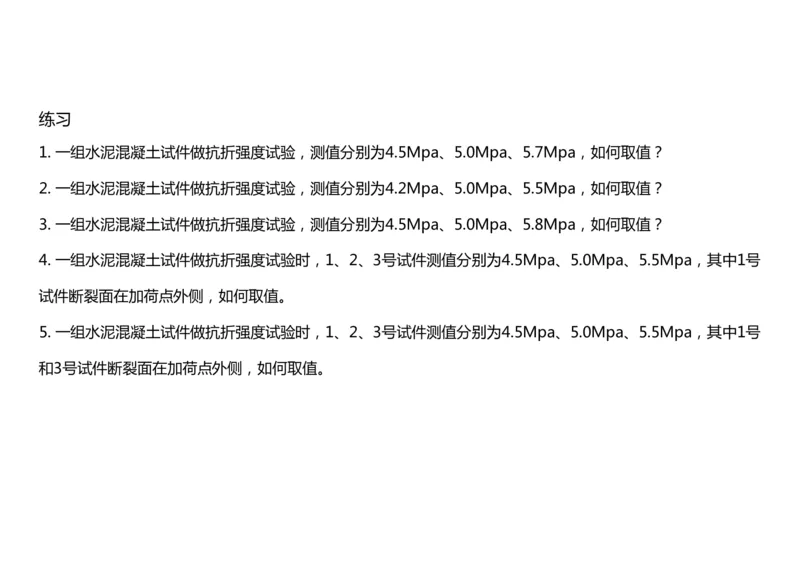

无效 取平均值 无效练习
1. 一组水泥混凝土试件做抗折强度试验，测值分别为4.5Mpa、5.0Mpa、5.7Mpa，如何取值？
2. 一组水泥混凝土试件做抗折强度试验，测值分别为4.2Mpa、5.0Mpa、5.5Mpa，如何取值？
3. 一组水泥混凝土试件做抗折强度试验，测值分别为4.5Mpa、5.0Mpa、5.8Mpa，如何取值？
4. 一组水泥混凝土试件做抗折强度试验时，1、2、3号试件测值分别为4.5Mpa、5.0Mpa、5.5Mpa，其中1号
试件断裂面在加荷点外侧，如何取值。
5. 一组水泥混凝土试件做抗折强度试验时，1、2、3号试件测值分别为4.5Mpa、5.0Mpa、5.5Mpa，其中1号

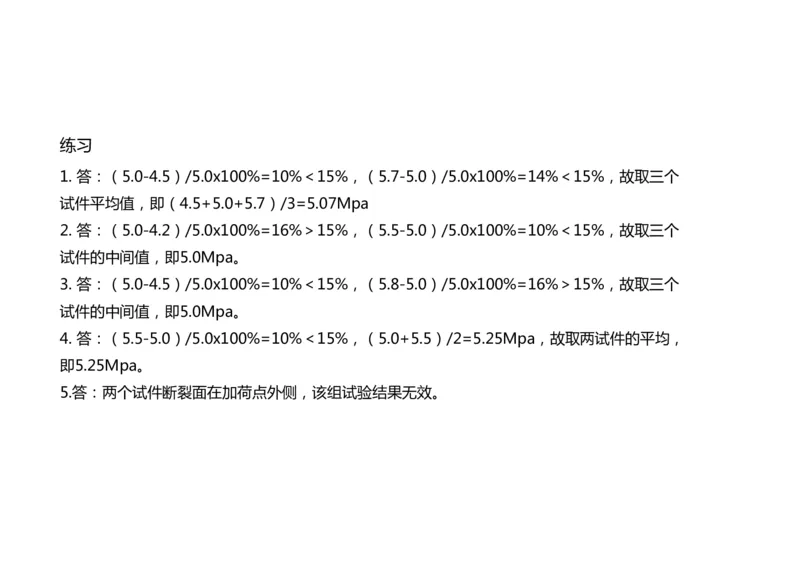

和3号试件断裂面在加荷点外侧，如何取值。练习
1. 答：（5.0-4.5）/5.0x100%=10%＜15%，（5.7-5.0）/5.0x100%=14%＜15%，故取三个
试件平均值，即（4.5+5.0+5.7）/3=5.07Mpa
2. 答：（5.0-4.2）/5.0x100%=16%＞15%，（5.5-5.0）/5.0x100%=10%＜15%，故取三个
试件的中间值，即5.0Mpa。
3. 答：（5.0-4.5）/5.0x100%=10%＜15%，（5.8-5.0）/5.0x100%=16%＞15%，故取三个
试件的中间值，即5.0Mpa。
4. 答：（5.5-5.0）/5.0x100%=10%＜15%，（5.0+5.5）/2=5.25Mpa，故取两试件的平均，
即5.25Mpa。
5.答：两个试件断裂面在加荷点外侧，该组试验结果无效。弯拉强度评定步骤

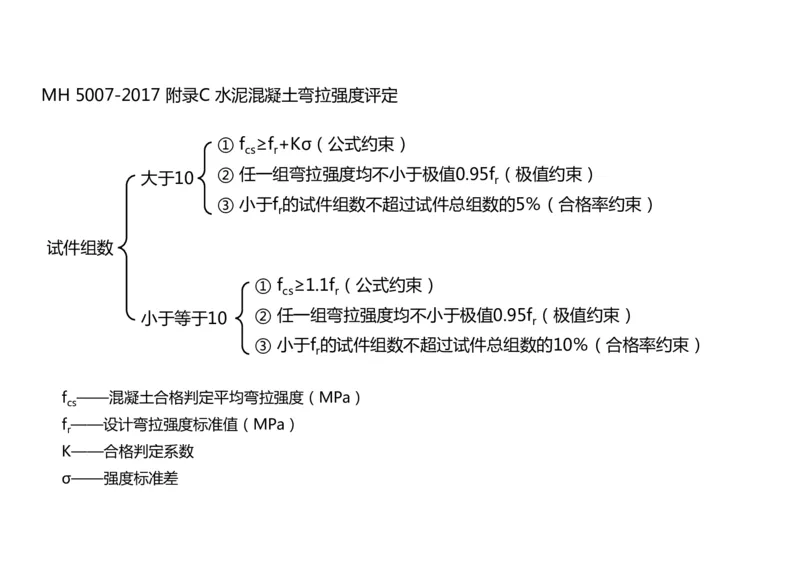

现场取样 抗折试验 结果取值 合格评定MH 5007-2017 附录C 水泥混凝土弯拉强度评定
① f ≥f +Kσ（公式约束）
cs r
② 任一组弯拉强度均不小于极值0.95f （极值约束）
大于10
r
③ 小于f 的试件组数不超过试件总组数的5％（合格率约束）
r
试件组数
① f ≥1.1f （公式约束）
cs r
② 任一组弯拉强度均不小于极值0.95f （极值约束）
小于等于10
r
③ 小于f 的试件组数不超过试件总组数的10％（合格率约束）
r
f ——混凝土合格判定平均弯拉强度（MPa）
cs
f ——设计弯拉强度标准值（MPa）
r
K——合格判定系数

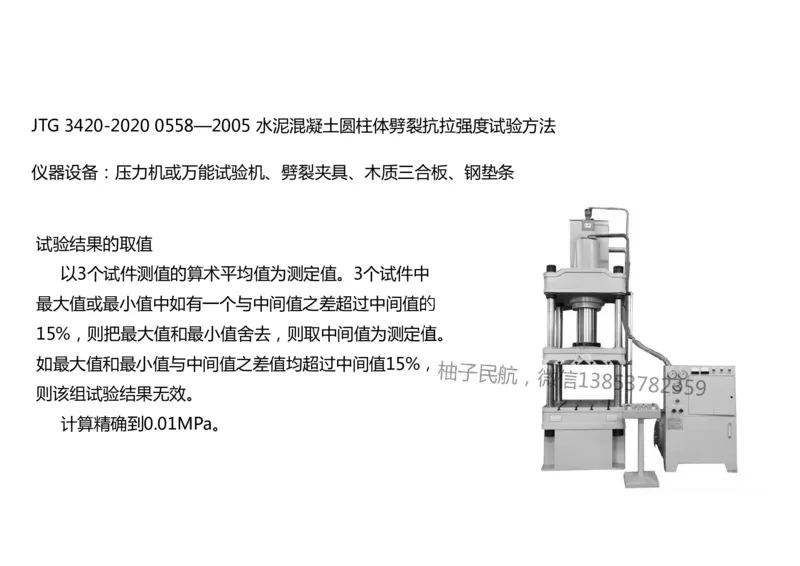

σ——强度标准差JTG 3420-2020 0558—2005 水泥混凝土圆柱体劈裂抗拉强度试验方法
仪器设备：压力机或万能试验机、劈裂夹具、木质三合板、钢垫条
试验结果的取值
以3个试件测值的算术平均值为测定值。3个试件中
最大值或最小值中如有一个与中间值之差超过中间值的
15%，则把最大值和最小值舍去，则取中间值为测定值。
如最大值和最小值与中间值之差值均超过中间值15%，
则该组试验结果无效。

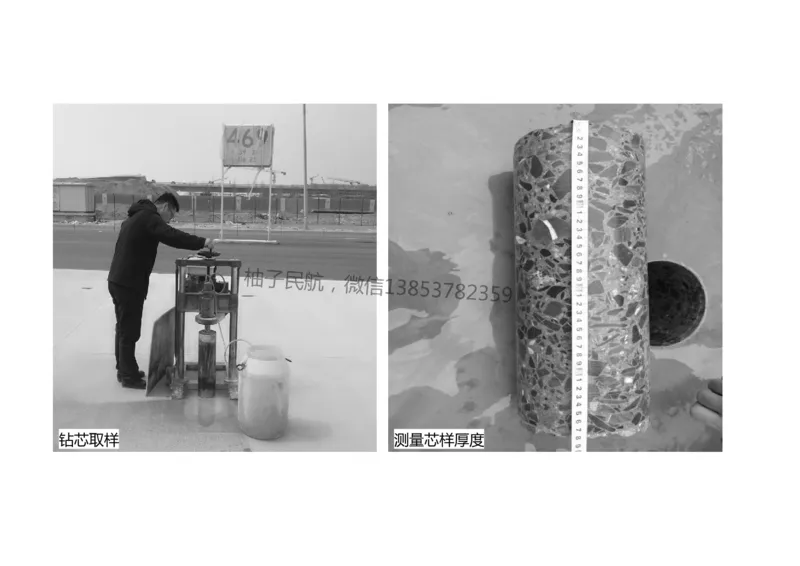

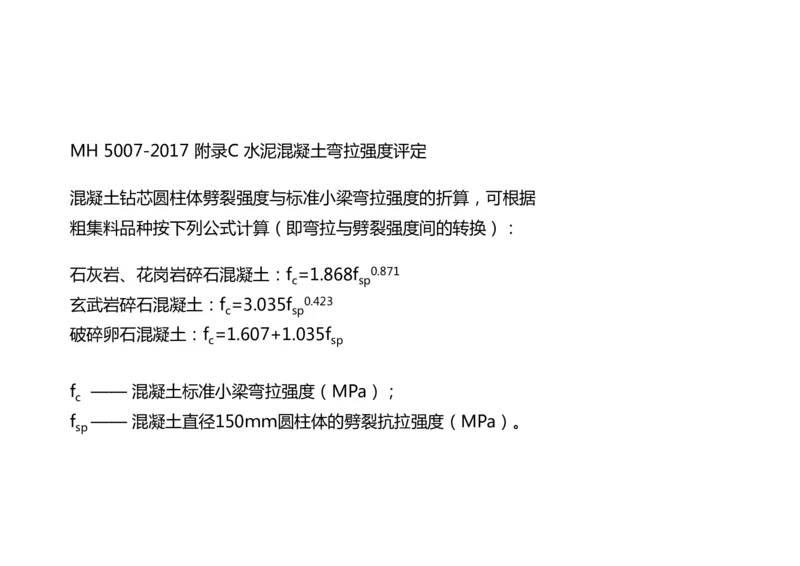

计算精确到0.01MPa。钻芯取样 测量芯样厚度MH 5007-2017 附录C 水泥混凝土弯拉强度评定
混凝土钻芯圆柱体劈裂强度与标准小梁弯拉强度的折算，可根据
粗集料品种按下列公式计算（即弯拉与劈裂强度间的转换）：
石灰岩、花岗岩碎石混凝土：f =1.868f 0.871
c sp
玄武岩碎石混凝土：f =3.035f 0.423
c sp
破碎卵石混凝土：f =1.607+1.035f
c sp
f —— 混凝土标准小梁弯拉强度（MPa）；
c
f —— 混凝土直径150ｍｍ圆柱体的劈裂抗拉强度（MPa）。
sp水泥混凝土道面面层施工质量控制标准（MH 5006-2015、MH 5007-2017）
编号 检查项目 质量指标或允许偏差 检验频率 检验方法
现场成型室内标养小梁弯拉强度试验，试验
每500m³成型1组28d 试件；每 方法：JTG 3420—2020 中 T 0551—2020
不小于混凝土设计强度（详见 3000m³增做不少于1组试件，供竣工 及 T 0558—2005；钻芯劈裂强度试验方法：
1 弯拉强度 MH 5007-2017 附录C 水泥混 验收时进行试验；每20000m²钻芯一 JTG 3420—2020 中 T 0551—2020 及 T
凝土弯拉强度评定） 处进行劈裂强度试验，每标段不少于3 0561—2005，劈裂强度折算为弯拉强度方
个芯样 法见《民用机场水泥混凝土面层施工技术规
范》MH 5006—2015第 18.0.9条的规定
在摊铺现场未振捣前留样制件，每
2 混凝土抗冻等级 有抗冻要求时：≥F250 JTG 3420—2020 中 T 0565—2005
20000m²留一组，每标段不少于3组
3 板厚度 与设计厚度偏差不超过-5mm， 抽查分块总数的10% 拆模后用尺量
极值为-6mm
每一个钻芯试件 对钻芯试件用尺量
≤3mm（合格率≥90%） 用3m长直尺和塞尺测定，一块板量3次，
4 平整度 分块总数的20%
≤5mm（极值） 纵、横、斜各测一次，取其中最大值

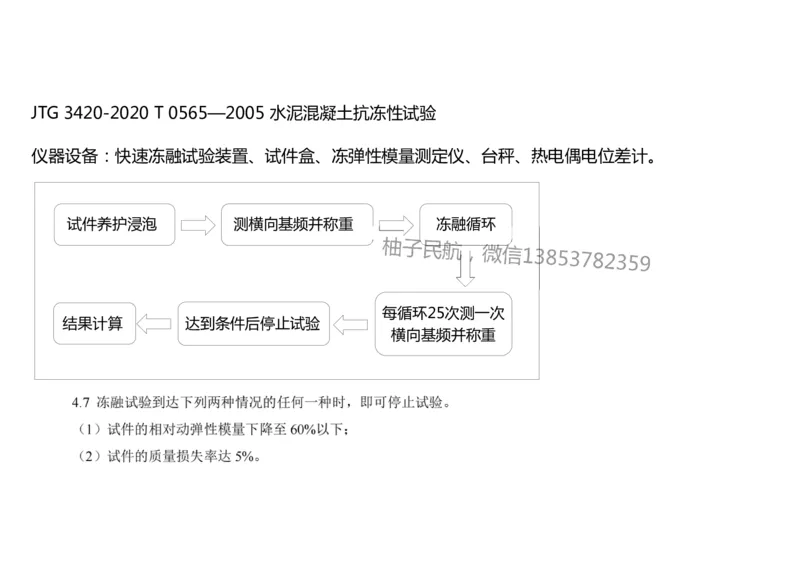

跑道IRI≤2.2m/km 跑道主要轮迹带 车载平整度检测仪检测JTG 3420-2020 T 0565—2005 水泥混凝土抗冻性试验
仪器设备：快速冻融试验装置、试件盒、冻弹性模量测定仪、台秤、热电偶电位差计。
试件养护浸泡 测横向基频并称重 冻融循环
每循环25次测一次
结果计算 达到条件后停止试验

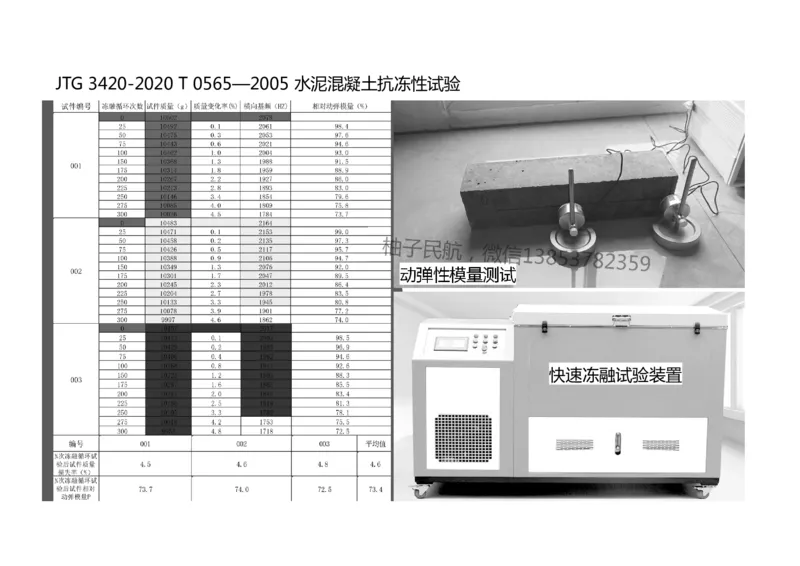

横向基频并称重JTG 3420-2020 T 0565—2005 水泥混凝土抗冻性试验JTG 3420-2020 T 0565—2005 水泥混凝土抗冻性试验
动弹性模量测试
快速冻融试验装置考一建民航，认准柚子教育微信：13853782359
