2024年物理二轮中考总复习71个重难点亮点专题专炼（全国通用）
第五篇 电学知识体系必考重点亮点难点专题
专题49 串并联电路电流、电压规律应用计算问题
一、选择题
1.如图所示电路中，电源电压为4.5V，L、L 是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温
1 2
度对灯丝电阻的影响，则（ ）
A. L 两端的电压为1.5V
2
B. L 两端的电压为1.5V
1
C. L 与L 的灯丝电阻之比为2：1
1 2
D. 通过L 与L 的电流之比为1：2
1 2
【答案】B
【解析】由图可知：当开关S闭合时，灯泡L、L 串联，则通过的电流之比为1:1，
1 2
电源电压为：U=4.5V，
电压表的示数为：U=1.5V，
1
则L 两端电压：
2
U=U－U=4.5V－1.5V=3V
2 1
L 与L 的灯丝电阻之比为1:2，
1 2
故ACD错误，B正确．
2. （2023湖北鄂州）如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A 的示数
1
为0.3A，下列说法正确的是（ ）
A. L 与L 串联
1 2
B. 开关S只控制L
1
C. L、L 的电流分别是0.3A、0.2A
1 2
D. L、L 的电流分别是0.5A、0.3A
1 2
【答案】C
1关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解析】AB．由图中可知，电流从电源正极流出后，有两条流经路径，一条经过电流表A、小灯泡L、电
1 1
流表A、开关S回到电源负极，一条经过小灯泡L、电流表A、开关S回到电源负极，故可知L 与L 并联，
2 1 2
开关S控制干路，电流表A 测流过L 的电流，电流表A测干路电流，故AB错误；
1 1
CD．由题意可知，干路电流为I=0.5A，流过L 的电流为I=0.3A，故由并联电路的电流规律可得，流过
1 1
L 的电流为
2
I=I-I=0.5A-0.3A=0.2A
2 1
故C正确，D错误。故选C。
3. 如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A 的示数为0.3A，则通过小
1
灯泡L、L 的电流分别是（ ）
1 2
A. 0.3A，0.2A B. 0.2A，0.3A C. 0.5A，0.3A D. 0.5A，0.2A
【答案】A
【解析】由图中可知，小灯泡L 与L 并联，电流表A测干路电流，电流表A 测流过灯泡L 的电流，由题
1 2 1 1
意可知，电流表A的示数为I=0.5A，即干路电流为0.5A，电流表A 的示数为I=0.3A，即流过灯泡L 的
1 1 1
电流为0.3A，由并联电路的电流规律可知，流过灯泡L 的支路电流为
2
I=I-I=0.5A-0.3A=0.2A
2 1
故A符合题意，BCD不符合题意。故选A。
4. 如图所示，电源电压为3V，电压表示数为2V，则灯泡L 两端的电压为（ ）
2
A. 5V B. 3V C. 2V D. 1V
【答案】D
【解析】由电路图可知，两灯泡串联，电压表并联在L 两端，电压表测量L 两端的电压，灯泡L 两端的
1 1 1
电压U=2V；由串联电路电压的特点可知，L 两端的电压
1 2
U=U-U=3V-2V=1V
2 1
故D符合题意，ABC不符合题意。
2关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
5. 下列电路图中，电压、电流关系正确的是（ ）
A. I>I>I B. U =U -U C. I=I+I D. U =U +U
A B C AC AB BC A B C AB CD EF
【答案】C
【解析】A．串联电路中电流处处相等，即I=I=I
A B C
故A错误；
B．串联电路中电源电压等于各用电器电压之和，即U =U +U
AC AB BC
故B错误；
C．并联电路中干路电流等于各支路电流之和，即I=I+I
A B C
故C正确；
D．并联电路中电源电压等于各支路电压，即U =U =U
AB CD EF
故D错误。故选C。
6. 在图甲所示的电路中，闭合开关后电流表的示数如图乙所示。下列描述正确的是（ ）
A. 灯泡L 与L 并联 B. 电压表测L 两端的电压
1 2 2
C. 通过L、L 的电流相等 D. 通过L 的电流为0.22A
1 2 1
【答案】C
【解析】AC．由图甲可知，电流从电源正极流出，依次经L、L 后，再通过电流表、开关，回到电源的负极。
1 2
因此灯泡L 与L 串联。由串联电路的电流特点可知，通过L、L 的电流相等。故A错误，C正确；
1 2 1 2
B．电压表接在灯泡L 的两端，与灯泡L 并联，因此测灯泡L 两端的电压。故B错误；
1 1 1
D．由图乙可知，导线接在“0.6”接线柱上，因此电流表选择小量程，分度值为0.02A，读数为0.24A，
所以通过L 的电流为0.24A。故D错误。故选C。
1

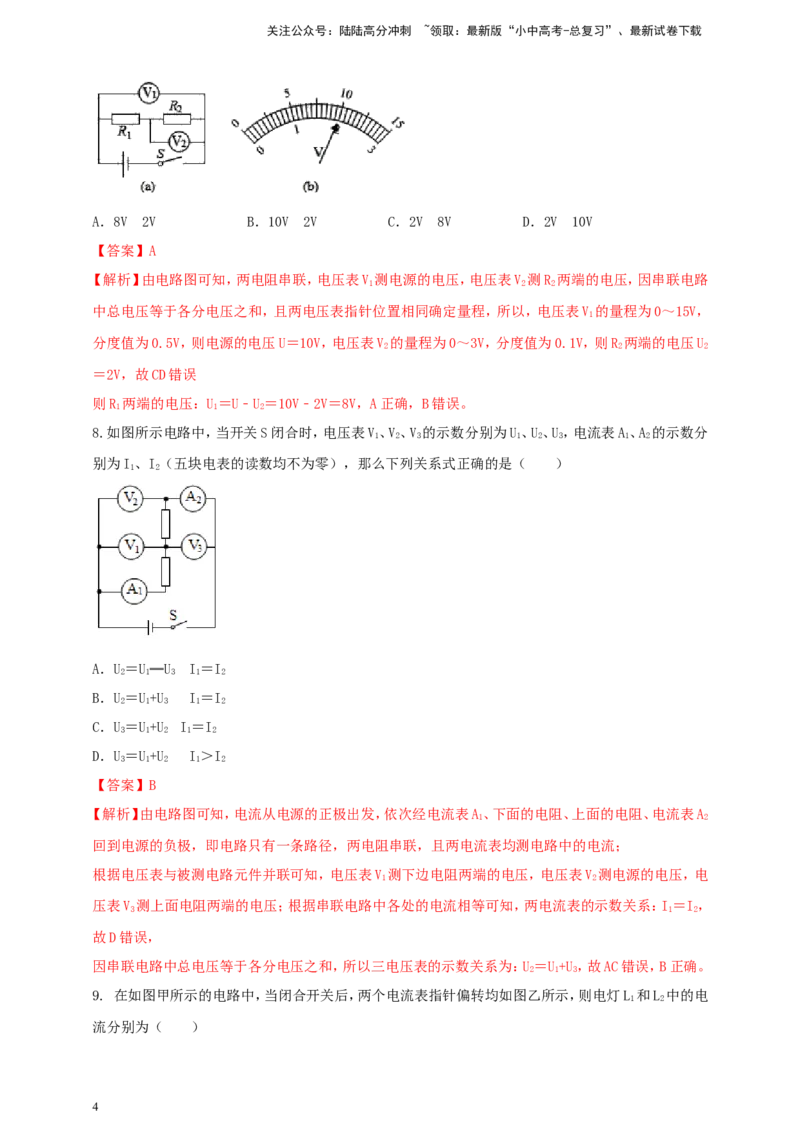

7. 所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R 和R 两端的电压分别
1 2
为（ ）
3关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．8V 2V B．10V 2V C．2V 8V D．2V 10V
【答案】A
【解析】由电路图可知，两电阻串联，电压表V 测电源的电压，电压表V 测R 两端的电压，因串联电路
1 2 2
中总电压等于各分电压之和，且两电压表指针位置相同确定量程，所以，电压表V 的量程为0～15V，
1
分度值为0.5V，则电源的电压U＝10V，电压表V 的量程为0～3V，分度值为0.1V，则R 两端的电压U
2 2 2
＝2V，故CD错误
则R 两端的电压：U＝U﹣U＝10V﹣2V＝8V，A正确，B错误。
1 1 2
8.如图所示电路中，当开关S闭合时，电压表V、V、V 的示数分别为U、U、U，电流表A、A 的示数分
1 2 3 1 2 3 1 2
别为I、I（五块电表的读数均不为零），那么下列关系式正确的是（ ）
1 2
A．U＝U═U I＝I
2 1 3 1 2
B．U＝U+U I＝I
2 1 3 1 2
C．U＝U+U I＝I
3 1 2 1 2
D．U＝U+U I＞I
3 1 2 1 2
【答案】B
【解析】由电路图可知，电流从电源的正极出发，依次经电流表A、下面的电阻、上面的电阻、电流表A
1 2
回到电源的负极，即电路只有一条路径，两电阻串联，且两电流表均测电路中的电流；
根据电压表与被测电路元件并联可知，电压表V 测下边电阻两端的电压，电压表V 测电源的电压，电
1 2
压表V 测上面电阻两端的电压；根据串联电路中各处的电流相等可知，两电流表的示数关系：I＝I，
3 1 2
故D错误，
因串联电路中总电压等于各分电压之和，所以三电压表的示数关系为：U＝U+U，故AC错误，B正确。
2 1 3

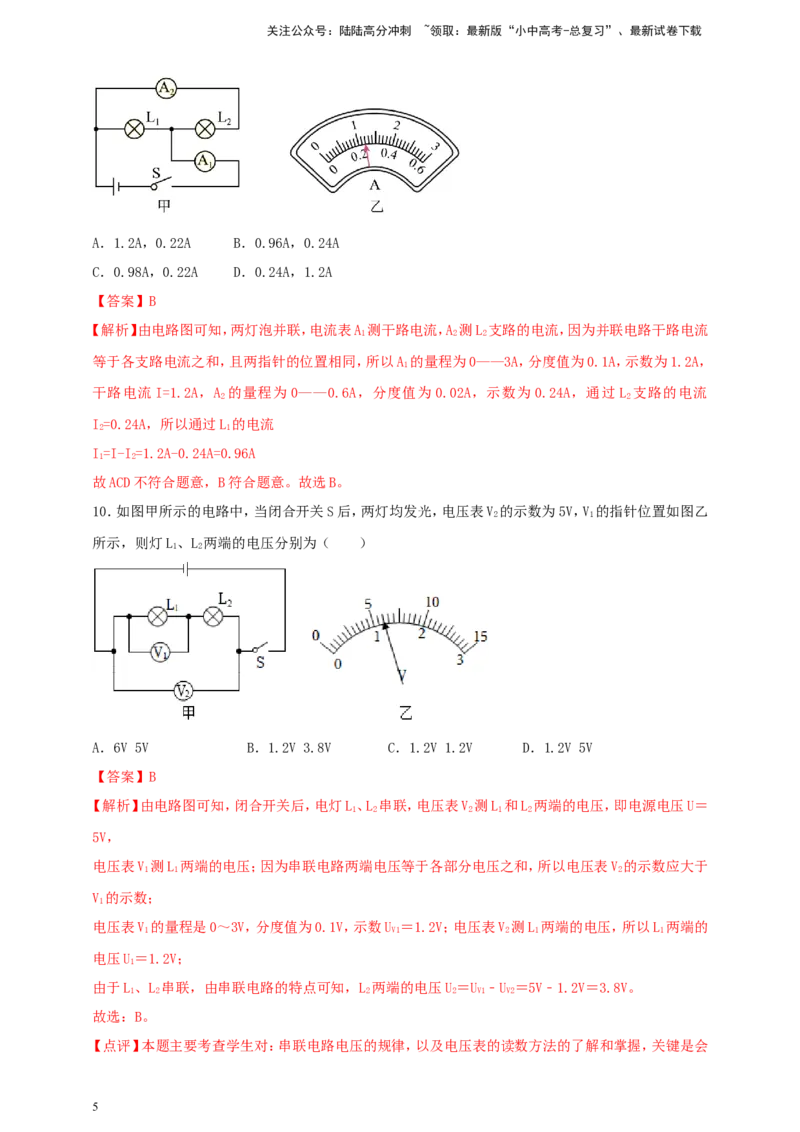

9. 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L 和L 中的电
1 2
流分别为（ ）
4关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
A．1.2A，0.22A B．0.96A，0.24A
C．0.98A，0.22A D．0.24A，1.2A
【答案】B
【解析】由电路图可知，两灯泡并联，电流表A 测干路电流，A 测L 支路的电流，因为并联电路干路电流
1 2 2
等于各支路电流之和，且两指针的位置相同，所以A 的量程为0——3A，分度值为0.1A，示数为1.2A，
1
干路电流I=1.2A，A 的量程为0——0.6A，分度值为0.02A，示数为0.24A，通过L 支路的电流
2 2
I=0.24A，所以通过L 的电流
2 1
I=I-I=1.2A-0.24A=0.96A
1 2
故ACD不符合题意，B符合题意。故选B。
10．如图甲所示的电路中，当闭合开关S后，两灯均发光，电压表V 的示数为5V，V 的指针位置如图乙
2 1
所示，则灯L、L 两端的电压分别为（ ）
1 2
A．6V 5V B．1.2V 3.8V C．1.2V 1.2V D．1.2V 5V
【答案】B
【解析】由电路图可知，闭合开关后，电灯L、L 串联，电压表V 测L 和L 两端的电压，即电源电压U＝
1 2 2 1 2
5V，
电压表V 测L 两端的电压；因为串联电路两端电压等于各部分电压之和，所以电压表V 的示数应大于
1 1 2
V 的示数；
1
电压表V 的量程是0～3V，分度值为0.1V，示数U ＝1.2V；电压表V 测L 两端的电压，所以L 两端的
1 V1 2 1 1
电压U＝1.2V；
1
由于L、L 串联，由串联电路的特点可知，L 两端的电压U＝U ﹣U ＝5V﹣1.2V＝3.8V。
1 2 2 2 V1 V2
故选：B。
【点评】本题主要考查学生对：串联电路电压的规律，以及电压表的读数方法的了解和掌握，关键是会
5关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
判断电压表测量的是哪段电路两端的电压。
二、填空题
1. （2023四川达州）如图所示，电源电压为3V，闭合开关S后，电流表A的示数为0.54A，电流表A 的
1
示数为0.2A，则通过小灯泡L 的电流为_____A，通过小灯泡L 的电流为_____A，电压表V的示数为
1 2
_____V。
【答案】 0.2 0.34 3
【解析】由图知，两灯泡并联，电流表A测干路电流，A 的测量支路L 的电流，则通过小灯泡L 的电流
1 1 1
I=0.2A。因并联电路干路电流等于各支路电流之和，则小灯泡L 的电流为
1 2
电压表V测L 两端电压，因为并联电路，各支路两端电压都相等，并等于电源电压，即
2
电压表V的示数为为3V。

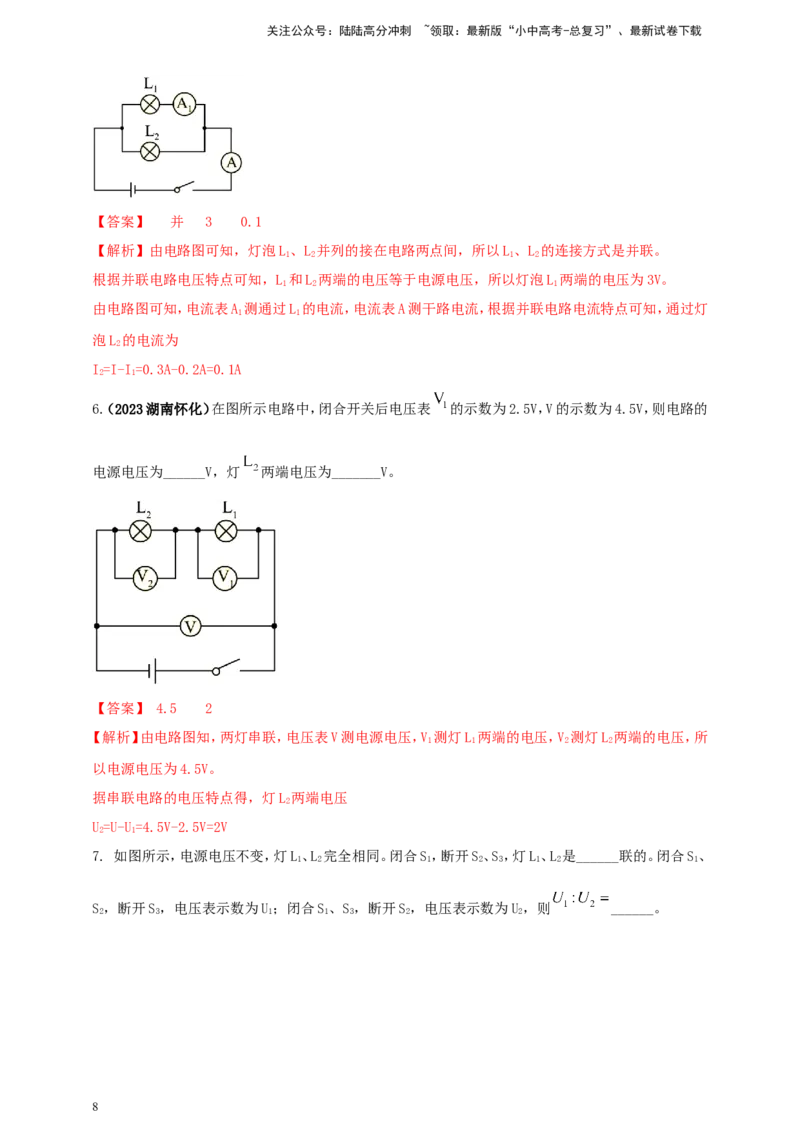

2. 如图所示电路，灯泡 、 的连接方式是________。在闭合开关后，如果电流表 示数为0.5A，
电流表 示数为0.3A，则通过小灯泡 的电流是___________A。
【答案】 并联 0.2
【解析】由电路图可看出，电路中电流从正极流出经过开关和电流表A 后分成两条支路，一条是L，另
1 1
一条L 和A，最终一起流回负极，所以灯泡 、 的连接方式是并联。
2 2
由图，电流表A 测干路电流，即I=0.5A；电流表A 测支路L 中的电流，即通过灯L 的电流I=0.3A；由
1 2 2 2 2
并联电路的电流规律得，通过支路L 的电流为
1
I=I- I=0.5A-0.3A=0.2A
1 2

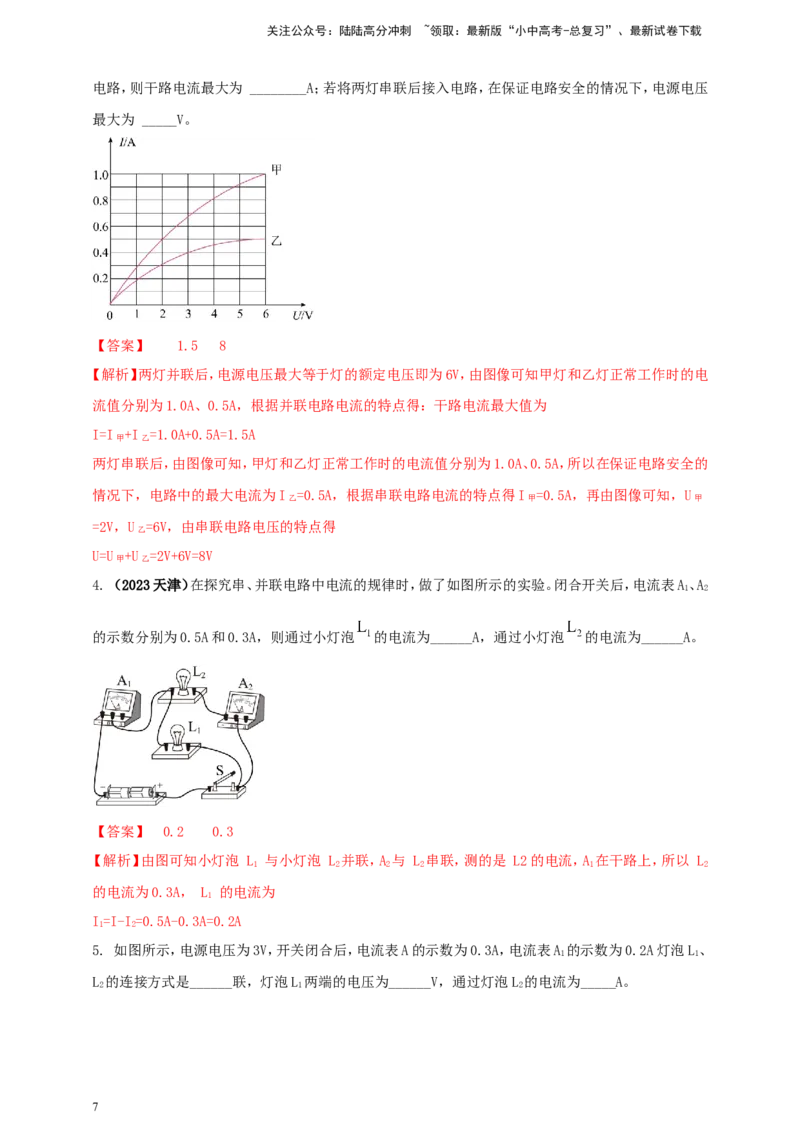

3. （2023湖南常德）如图是两灯电流随电压变化的图像，两灯额定电压均为6V。若将两灯并联后接入
6关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
电路，则干路电流最大为 ________A；若将两灯串联后接入电路，在保证电路安全的情况下，电源电压
最大为 _____V。
【答案】 1.5 8
【解析】两灯并联后，电源电压最大等于灯的额定电压即为6V，由图像可知甲灯和乙灯正常工作时的电
流值分别为1.0A、0.5A，根据并联电路电流的特点得：干路电流最大值为
I=I +I =1.0A+0.5A=1.5A
甲 乙
两灯串联后，由图像可知，甲灯和乙灯正常工作时的电流值分别为1.0A、0.5A，所以在保证电路安全的
情况下，电路中的最大电流为I =0.5A，根据串联电路电流的特点得I =0.5A，再由图像可知，U
乙 甲 甲
=2V，U =6V，由串联电路电压的特点得
乙
U=U +U =2V+6V=8V
甲 乙
4. （2023天津）在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表A、A
1 2
的示数分别为0.5A和0.3A，则通过小灯泡 的电流为______A，通过小灯泡 的电流为______A。
【答案】 0.2 0.3
【解析】由图可知小灯泡 L 与小灯泡 L 并联，A 与 L 串联，测的是 L2的电流，A 在干路上，所以 L
1 2 2 2 1 2
的电流为0.3A， L 的电流为
1
I=I-I=0.5A-0.3A=0.2A
1 2
5. 如图所示，电源电压为3V，开关闭合后，电流表A的示数为0.3A，电流表A 的示数为0.2A灯泡L、
1 1
L 的连接方式是______联，灯泡L 两端的电压为______V，通过灯泡L 的电流为_____A。
2 1 2
7关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 并 3 0.1
【解析】由电路图可知，灯泡L、L 并列的接在电路两点间，所以L、L 的连接方式是并联。
1 2 1 2
根据并联电路电压特点可知，L 和L 两端的电压等于电源电压，所以灯泡L 两端的电压为3V。
1 2 1
由电路图可知，电流表A 测通过L 的电流，电流表A测干路电流，根据并联电路电流特点可知，通过灯
1 1
泡L 的电流为
2
I=I-I=0.3A-0.2A=0.1A
2 1
6.（2023湖南怀化）在图所示电路中，闭合开关后电压表 的示数为2.5V，V的示数为4.5V，则电路的
电源电压为______V，灯 两端电压为_______V。
【答案】 4.5 2
【解析】由电路图知，两灯串联，电压表V测电源电压，V 测灯L 两端的电压，V 测灯L 两端的电压，所
1 1 2 2
以电源电压为4.5V。
据串联电路的电压特点得，灯L 两端电压
2
U=U-U=4.5V-2.5V=2V
2 1

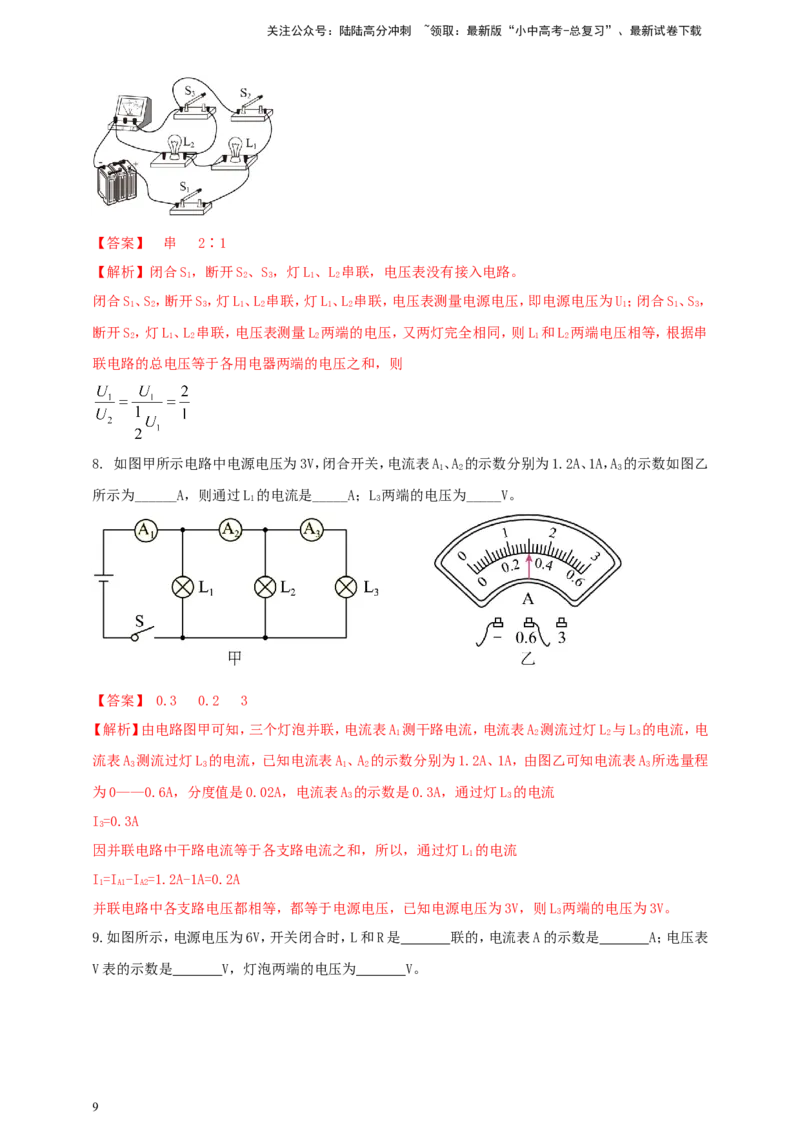

7. 如图所示，电源电压不变，灯L、L 完全相同。闭合S，断开S、S，灯L、L 是______联的。闭合S、
1 2 1 2 3 1 2 1
S，断开S，电压表示数为U；闭合S、S，断开S，电压表示数为U，则 ______。
2 3 1 1 3 2 2
8关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 串 2∶1
【解析】闭合S，断开S、S，灯L、L 串联，电压表没有接入电路。
1 2 3 1 2
闭合S、S，断开S，灯L、L 串联，灯L、L 串联，电压表测量电源电压，即电源电压为U；闭合S、S，
1 2 3 1 2 1 2 1 1 3
断开S，灯L、L 串联，电压表测量L 两端的电压，又两灯完全相同，则L 和L 两端电压相等，根据串
2 1 2 2 1 2
联电路的总电压等于各用电器两端的电压之和，则
8. 如图甲所示电路中电源电压为3V，闭合开关，电流表A、A 的示数分别为1.2A、1A，A 的示数如图乙
1 2 3
所示为______A，则通过L 的电流是_____A；L 两端的电压为_____V。
1 3
【答案】 0.3 0.2 3
【解析】由电路图甲可知，三个灯泡并联，电流表A 测干路电流，电流表A 测流过灯L 与L 的电流，电
1 2 2 3
流表A 测流过灯L 的电流，已知电流表A、A 的示数分别为1.2A、1A，由图乙可知电流表A 所选量程
3 3 1 2 3
为0——0.6A，分度值是0.02A，电流表A 的示数是0.3A，通过灯L 的电流
3 3
I=0.3A
3
因并联电路中干路电流等于各支路电流之和，所以，通过灯L 的电流
1
I=I -I =1.2A-1A=0.2A
1 A1 A2
并联电路中各支路电压都相等，都等于电源电压，已知电源电压为3V，则L 两端的电压为3V。
3

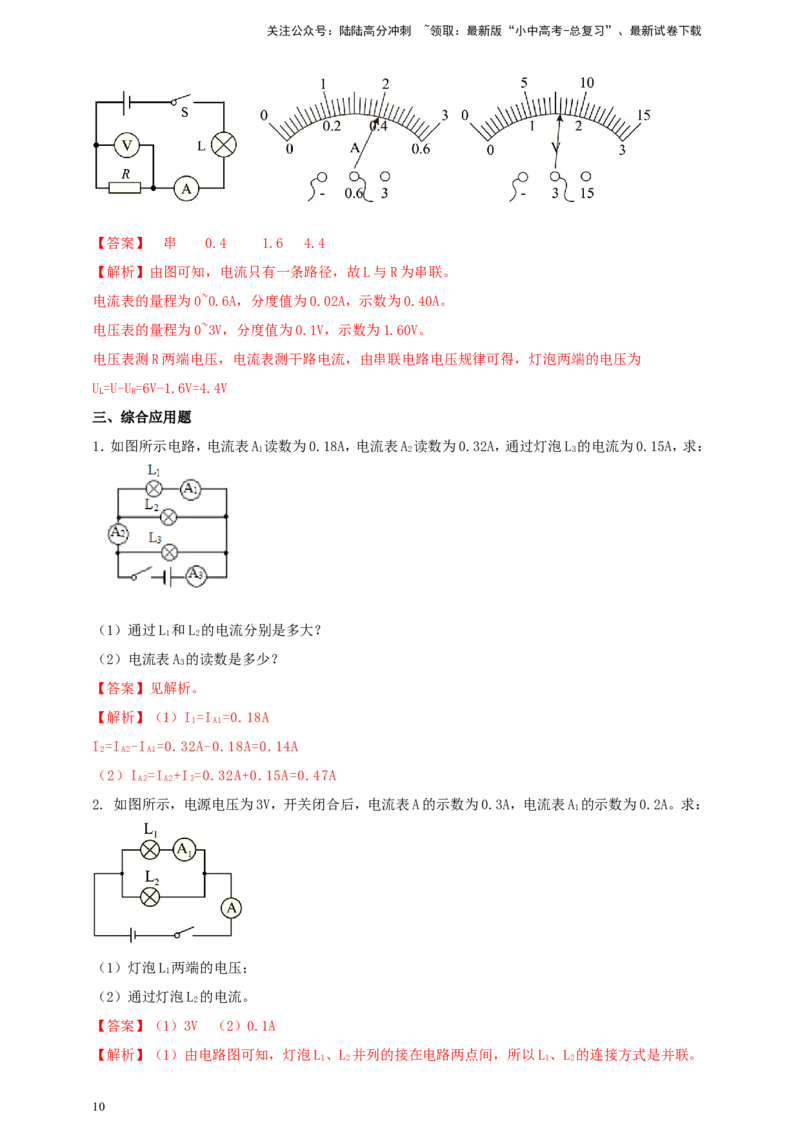

9.如图所示，电源电压为6V，开关闭合时，L和R是 联的，电流表A的示数是 A；电压表
V表的示数是 V，灯泡两端的电压为 V。
9关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【答案】 串 0.4 1.6 4.4
【解析】由图可知，电流只有一条路径，故L与R为串联。
电流表的量程为0~0.6A，分度值为0.02A，示数为0.40A。
电压表的量程为0~3V，分度值为0.1V，示数为1.60V。
电压表测R两端电压，电流表测干路电流，由串联电路电压规律可得，灯泡两端的电压为
U=U-U=6V-1.6V=4.4V
L R
三、综合应用题
1．如图所示电路，电流表A 读数为0.18A，电流表A 读数为0.32A，通过灯泡L 的电流为0.15A，求：
1 2 3
（1）通过L 和L 的电流分别是多大？
1 2
（2）电流表A 的读数是多少？
3
【答案】见解析。
【解析】（1）I =I =0.18A
1 A1
I =I -I =0.32A-0.18A=0.14A
2 A2 A1
（2）I =I +I =0.32A+0.15A=0.47A
A3 A2 3
2. 如图所示，电源电压为3V，开关闭合后，电流表A的示数为0.3A，电流表A 的示数为0.2A。求：
1
（1）灯泡L 两端的电压；
1
（2）通过灯泡L 的电流。
2
【答案】（1）3V （2）0.1A
【解析】（1）由电路图可知，灯泡L、L 并列的接在电路两点间，所以L、L 的连接方式是并联。
1 2 1 2
10关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
根据并联电路电压特点可知，L 和L 两端的电压等于电源电压，所以灯泡L 两端的电压为3V。
1 2 1
（2）由电路图可知，电流表A 测通过L 的电流，电流表A测干路电流，根据并联电路电流特点可知，通
1 1
过灯泡L 的电流为
2
I=I-I=0.3A-0.2A=0.1A
2 1

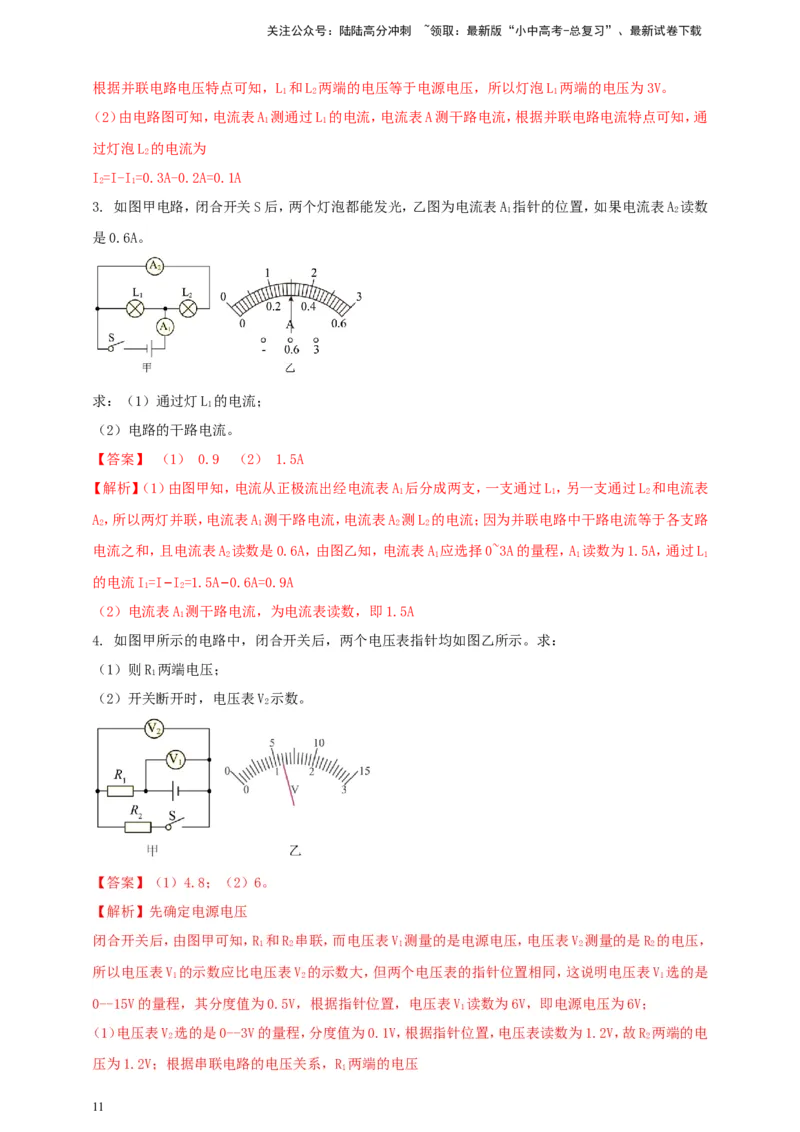

3. 如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A 指针的位置，如果电流表A 读数
1 2
是0.6A。
求：（1）通过灯L 的电流；
1
（2）电路的干路电流。
【答案】 （1） 0.9 （2） 1.5A
【解析】（1）由图甲知，电流从正极流出经电流表A 后分成两支，一支通过L，另一支通过L 和电流表
1 1 2
A，所以两灯并联，电流表A 测干路电流，电流表A 测L 的电流；因为并联电路中干路电流等于各支路
2 1 2 2
电流之和，且电流表A 读数是0.6A，由图乙知，电流表A 应选择0~3A的量程，A 读数为1.5A，通过L
2 1 1 1
的电流I=I−I=1.5A−0.6A=0.9A
1 2
（2）电流表A 测干路电流，为电流表读数，即1.5A
1
4. 如图甲所示的电路中，闭合开关后，两个电压表指针均如图乙所示。求：
（1）则R 两端电压；
1
（2）开关断开时，电压表V 示数。
2
【答案】（1）4.8；（2）6。
【解析】先确定电源电压
闭合开关后，由图甲可知，R 和R 串联，而电压表V 测量的是电源电压，电压表V 测量的是R 的电压，
1 2 1 2 2
所以电压表V 的示数应比电压表V 的示数大，但两个电压表的指针位置相同，这说明电压表V 选的是
1 2 1
0--15V的量程，其分度值为0.5V，根据指针位置，电压表V 读数为6V，即电源电压为6V；
1
（1）电压表V 选的是0--3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.2V，故R 两端的电
2 2
压为1.2V；根据串联电路的电压关系，R 两端的电压
1
11关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
。
（2）开关断开时，电路中只有R 和电源、电压表连接，这时电压表V 示数等于电源电压，U=6V。
1 2
这时电路电流很小，流经R 电流很小，相当于电压表V 测量电源电压。
1 2

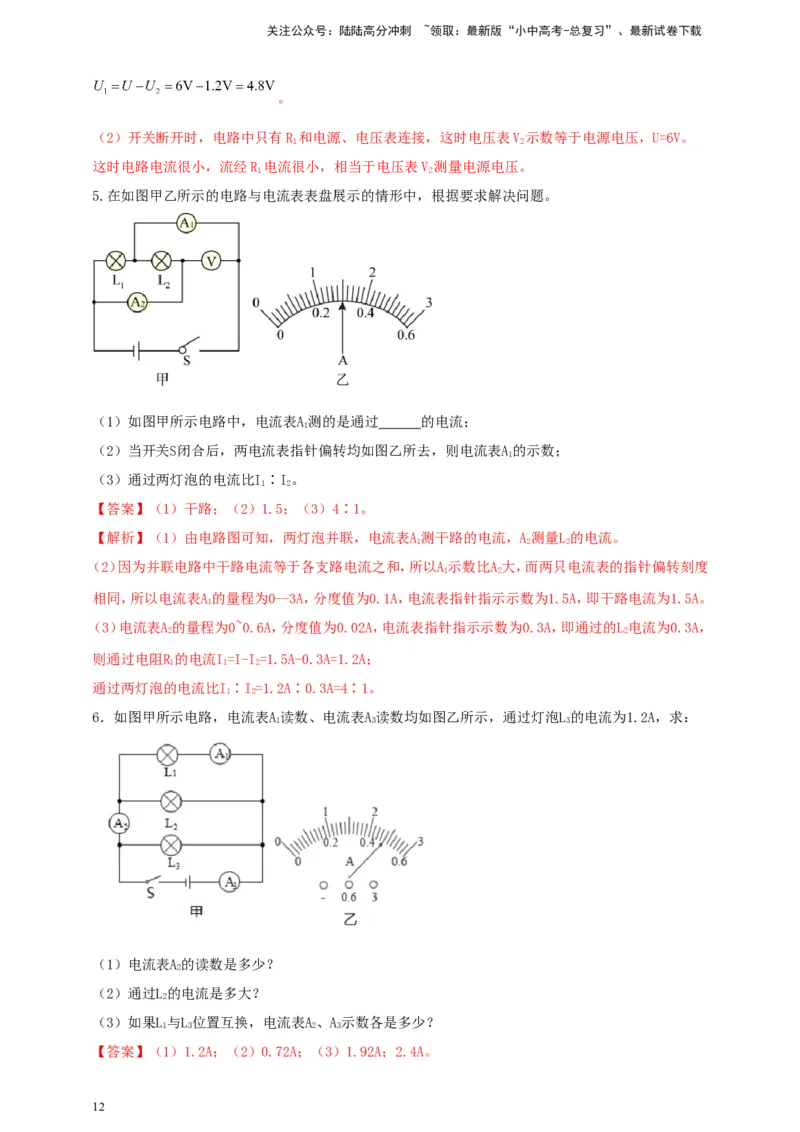

5.在如图甲乙所示的电路与电流表表盘展示的情形中，根据要求解决问题。
（1）如图甲所示电路中，电流表A测的是通过 的电流；
1
（2）当开关S闭合后，两电流表指针偏转均如图乙所去，则电流表A的示数；
1
（3）通过两灯泡的电流比I∶I。
1 2
【答案】（1）干路；（2）1.5；（3）4∶1。
【解析】（1）由电路图可知，两灯泡并联，电流表A测干路的电流，A测量L的电流。
1 2 2
（2）因为并联电路中干路电流等于各支路电流之和，所以A示数比A大，而两只电流表的指针偏转刻度
1 2
相同，所以电流表A的量程为0--3A，分度值为0.1A，电流表指针指示示数为1.5A，即干路电流为1.5A。
1
（3）电流表A的量程为0~0.6A，分度值为0.02A，电流表指针指示示数为0.3A，即通过的L电流为0.3A，
2 2
则通过电阻R的电流I=I-I=1.5A-0.3A=1.2A；
1 1 2
通过两灯泡的电流比I∶I=1.2A∶0.3A=4∶1。
1 2
6．如图甲所示电路，电流表A读数、电流表A读数均如图乙所示，通过灯泡L的电流为1.2A，求：
1 3 3
（1）电流表A的读数是多少？
2
（2）通过L的电流是多大？
2
（3）如果L与L位置互换，电流表A、A示数各是多少？
1 3 2 3
【答案】（1）1.2A；（2）0.72A；（3）1.92A；2.4A。
12关注公众号：陆陆高分冲刺 ~领取：最新版“小中高考-总复习”、最新试卷下载
【解析】(1)由电路图可知，三灯泡并联，电流表A测通过L支路的电流，电流表A测通过L和L支路的电
1 1 2 1 2
流之和，电流表A测干路电流。因为电流表A读数、电流表A读数如图所示，所以电流表A选择0～0.6A
3 1 3 1
量程，电流表A选择0～3A量程，则由电流表A的读数可知，通过L的电流I=I =0.48A，电流表A的读数
3 1 1 1 A1 3
I=2.4A，电流表A的读数I =I-I=2.4A-1.2A=1.2A；
2 A2 3
(2)因并联电路中干路电流等于各支路电流之和，所以，通过L的电流：I=I -I =1.2A-0.48A=0.72A；
2 2 A2 A1
(3)如果L与L位置互换，则电流表A测量L和L支路的电流之和，A还是测干路电流．则电流表A示数
1 3 2 2 3 3 2
I ′=I+I=0.72A+1.2A=1.92A。
A2 2 3
因电流表A还是测干路电流，则电流表A的读数I′=2.4A。
3 3
答：(1)电流表A的读数是1.2A；
2
（2）通过L的电流是0.72A；
2
(3)如果L与L位置互换，电流表A、A示数各是1.92A；2.4A。
1 3 2 3
