1.3微波和卫星传输系统

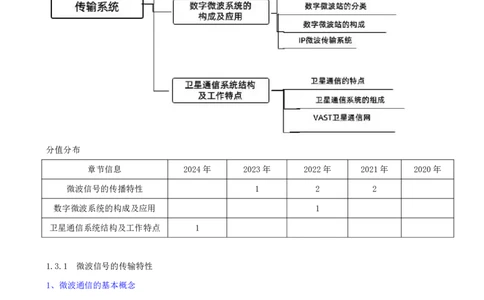

分值分布
章节信息 2024年 2023年 2022年 2021年 2020年
微波信号的传播特性 1 2 2
数字微波系统的构成及应用 1
卫星通信系统结构及工作特点 1
1.3.1 微波信号的传输特性
1、微波通信的基本概念
微波频段的波长范围为1m〜1mm，频率范围为300MHz〜300GHz(1)载波工作频率高(相对短波波段而言)，在相对带宽相同的情况下，其信道的绝对带宽比短波要大得多，因
而可传送较多的信息量。
(2)由于微波的波长短，所以容易制成高增益天线，天线增益可达几十分贝。
(3)天电干扰、工业干扰及太阳黑子的变化在微波波段基本不起作用。
(4)与有线通信相比，微波通信有较大的灵活性，可应用地形受限时的接入、长途中继通信、应急通信等。
(5)微波传输主要考虑的因素包括大气效应和地面效应，它对气候变化比较敏感，容易受天气影响，如雷雨、
空气凝结物等都会引起反射，影响通信效果。

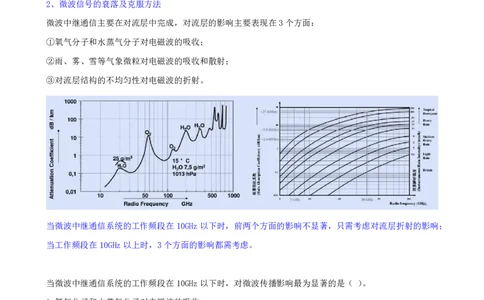

2、微波信号的衰落及克服方法
微波中继通信主要在对流层中完成，对流层的影响主要表现在3个方面：
①氧气分子和水蒸气分子对电磁波的吸收；
②雨、雾、雪等气象微粒对电磁波的吸收和散射；
③对流层结构的不均匀性对电磁波的折射。
当微波中继通信系统的工作频段在10GHz以下时，前两个方面的影响不显著，只需考虑对流层折射的影响；
当工作频段在10GHz以上时，3个方面的影响都需考虑。
当微波中继通信系统的工作频段在10GHz以下时，对微波传播影响最为显著的是（ ）。
A.氧气分子和水蒸气分子对电磁波的吸收
B.雨、雾、雪等气象微粒对电磁波的吸收和散射
C.对流层结构的不均匀性对电磁波的折射
D.电离层结构的不均匀性对电磁波的折射
答案：C 利用地形地物削弱反射波的影响；
将反射点设在反射系数较小的地面；
利用天线的方向性；
用无源反射板克服绕射衰落
分集接收（常用频率分集和空间分集）

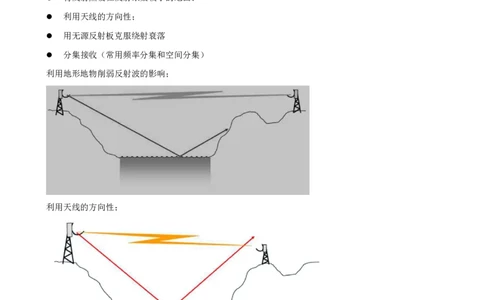

利用地形地物削弱反射波的影响；
利用天线的方向性；
用无源反射板克服绕射衰落 分集接收（常用频率分集和空间分集）

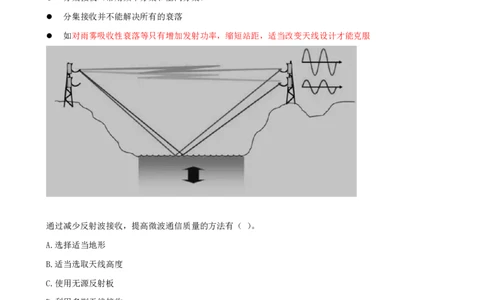

分集接收并不能解决所有的衰落
如对雨雾吸收性衰落等只有增加发射功率，缩短站距，适当改变天线设计才能克服
通过减少反射波接收，提高微波通信质量的方法有（ ）。
A.选择适当地形
B.适当选取天线高度
C.使用无源反射板
D.利用多副天线接收
E.调整天线角度
答案：ABE
位于草原上的微波站，在阴雨天减小视距衰落的方法有（ ）。
A.调整天线角度
B.增加发射功率
C.使用无源反射板D.移动反射点
E.分集接收
答案：AB
1.3.2 数字微波系统的构成及应用
1、数字微波站的分类
一条数字微波通信系统的波道配置一般由一个或一个以上的主用波道和一个备用波道组成，简称N+1
一条数字微波通信系统由终端站、枢纽站、分路站及中继站组成
微波天线的基本参数为天线增益、半功率角、极化去耦、驻波比
一条SDH数字微波通信系统的波道配置一般由一个或一个以上主用波道和一个备用波道组成，简称（ ）。
A.1:1
B.1 + 1
C.N:1
D.N+1
答案：D下列SDH数字微波中通信系统站点中，不具备波道倒换功能的是（ ） 。
A.枢纽站
B.分路站
C.中继站
D.终端站
答案：C
1.3.3 卫星通信系统结构及工作特点
1、卫星通信的特点
优点
通信距离远，建站成本与距离无关，除地球两极外均可建站通信
组网灵活，便于多址连接；机动性好
通信线路质量稳定可靠
通信频带宽，传输容量大，适合多种业务传输
可以自发自收进行监测
缺点
保密性差
电波的传播时延较大，存在回波干扰
存在日凌中断和星蚀现象
2、卫星通信的组成
卫星通信系统由通信卫星、地球站、跟踪遥测指令系统和监控管理系统四部分组成卫星通信系统是由（ ）、通信地球站、跟踪遥测及指令分系统和监控管理系统4部分组成。
A.空间分系统
B.交换分系统
C.电源分系统
D.运载分系统
答案：A
3、VSAT卫星通信网
VSAT网络的主要特点：
①设备简单，体积小，耗电少，造价低，安装、维护和操作简单，集成化程度高，智能化功能强，可无人操
作
②组网灵活，接续方便，独立性强，一般作为专用网，用户享有对网络的控制权
③通信效率高，性能质量好，可靠性高，通信容量可以自适应，适用于多种数据率和多种业务类型
④可以建立直接面对用户的直达电路，与用户终端直接接口，避免了一般卫星通信系统信息落地后还需要地
面线路引接的问题
⑤VSAT站很多，但各站的业务量较小
⑥有一个较强的网管系统，互操作性好，可使用不同标准的用户跨越不同地面网而在同一个VSAT网内进行通
信
VSAT卫星通信网的主要特点是（ ）。
A.互操作性好，保密性差
B.组网灵活，独立性差
C.通信效率高、可靠性差
D.设备简单，智能化低
答案：A
学习总结
知识 重点 微波信号的衰落及克服方法
难点 克服电磁波衰落的一般方法
重要度 ★★
