2019 年山东省济南市莱芜地区中考物理试卷
一、单项选择题（本大题共10小题，每小题2分，共20分．在以下每小题列出的四个选项
中，只有一项是最符合题意的）
1. 关于声现象，下列说法正确的是（ ）
A. 我们听不到真空罩中闹铃振动产生的声音，是因为真空不能传播声音
B. 敲击音叉时用力越大发出的声音越大，是因为音叉振动变快
C. 赣州城区禁放鞭炮，这是在传播过程中控制噪声
D. 渔船上安装的声呐系统是利用次声波确定鱼群的位置
【答案】A
【解析】
【分析】
【详解】A．我们听不到真空罩中闹铃振动产生的声音，是因为真空不能传播声音，选项符合题意；
B．声音的响度与振幅有关，振幅越大响度越大，敲击音叉时用力越大，振幅越大，发出的声音响度越大，
与振动频率无关，选项不符合题意；
C．赣州城区从2019年5月开始禁放鞭炮，这是在声源处减弱噪声，选项不符合题意；
D．渔船上安装的声呐系统是利用超声波确定鱼群的位置，选项不符合题意。
故选A。

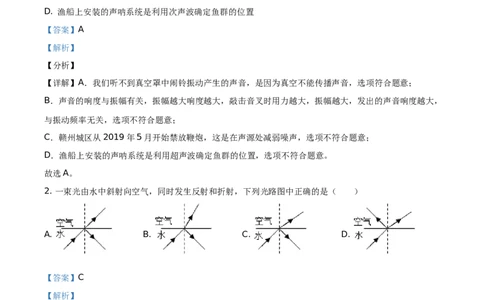

2. 一束光由水中斜射向空气，同时发生反射和折射，下列光路图中正确的是（ ）
A. B. C. D.
【答案】C
【解析】
【分析】
【详解】光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，
反射角等于入射角；
光的折射归律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由
空气斜射进入水中或其它透明介质中时，折射光线向靠近法线方向偏折，折射角小于入射角；当光由水中
或其它透明介质斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角。
一束光由水中斜射向空气，同时发生反射和折射，反射角等于入射角，折射角大于入射角，故选C。3. 关于家庭电路和安全用电，下列说法正确的是（ ）
A. 家庭电路中，电能表是测量家用电器总功率的仪表
B. 家庭电路中，家用保险丝熔断后可用铁丝或铜丝代替
C. 雷雨天气可以站在大树下避雨
D. 发生触电事故时，不能用手去拉，应先切断电源再进行抢救
【答案】D
【解析】
【分析】
【详解】A．电能表是测量电路消耗电能（或测量电功）的仪表，故A项错误；
B．铜丝或铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，因此不会熔断，起不到
保险的作用，故B项错误；
C．雷雨天，雷电容易接触高的物体，雷雨天在大树下避雨容易发生触电，所以应避免在大树下避雨，故
C项错误；
D．发现有人触电后，如果用手去拉触电者，也会造成触电事故的发生，应该首先切断电源，然后再进行
其他的救护措施，故D项正确。
故选D。

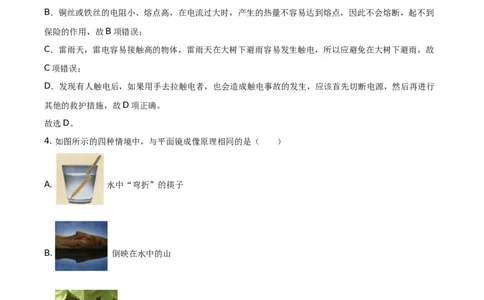

4. 如图所示的四种情境中，与平面镜成像原理相同的是（ ）
A. 水中“弯折”的筷子
B. 倒映在水中的山
C. 树荫下的圆形光斑
D. 手影
【答案】B【解析】
【分析】
【详解】平面镜成像遵循光的反射定律。
A．水中“弯折”的筷子是光的折射现象，故A不符合题意；
B．倒映在水中的山是光的反射现象，故B符合题意；
C．树荫下的圆形光斑是小孔成像是光的直线传播现象，故C不符合题意；
D．手影是光的直线传播现象，故D不符合题意。
故选B。

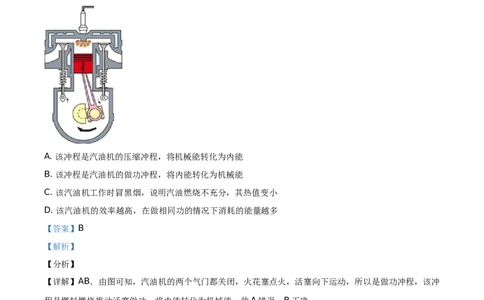

5. 如图是汽油机工作循环中的一个冲程，下列说法正确的是（ ）
A. 该冲程是汽油机的压缩冲程，将机械能转化为内能
B. 该冲程是汽油机的做功冲程，将内能转化为机械能
C. 该汽油机工作时冒黑烟，说明汽油燃烧不充分，其热值变小
D. 该汽油机的效率越高，在做相同功的情况下消耗的能量越多
【答案】B
【解析】
【分析】
【详解】AB．由图可知，汽油机的两个气门都关闭，火花塞点火，活塞向下运动，所以是做功冲程，该冲
程是燃料燃烧推动活塞做功，将内能转化为机械能，故A错误，B正确；
C．热值是燃料的一种特性，与它是否完全燃烧没有关系，排气管冒黑烟，汽油燃烧不充分，其热值不变，
故C错误；
D．热机效率越高，做有用功与燃料完全燃烧放出热量的比值越大，即在做功相同的情况下，消耗的能量
越少，故D错误。
故选B。
6. 生活中有很多现象和应用都与物态变化有关，下列说法不正确的是（ ）A. 皮肤上擦酒精后变凉爽是由于酒精汽化从皮肤吸热所致
B. 在运输食物的车里放干冰，利用干冰升华吸热给食物降温
C. 出汗时吹电风扇感觉凉爽，是由于电风扇吹出的风降低了室温
D. 夏天吃冰棒时看到周围冒“白气”，这是液化现象
【答案】C
【解析】
【分析】
【详解】A．在皮肤上擦酒精后，会感到凉，这是由于酒精蒸发时，从皮肤吸收了热量的缘故，故 A正确，
不符合题意；
B．在运输食物的车里放干冰，利用的是干冰升华吸热给食物降温，故B正确，不符合题意；
C．出汗时吹风扇感觉凉快，是因为风加快了汗液的蒸发，而蒸发会从人体吸热，使人体的温度降低，而
不是风降低室温，故C错误，符合题意；
D．夏天吃冰棒时看到周围冒出“白气”，是空气中的水蒸气遇冷液化形成的，液化放热，故D正确，不
符合题意。

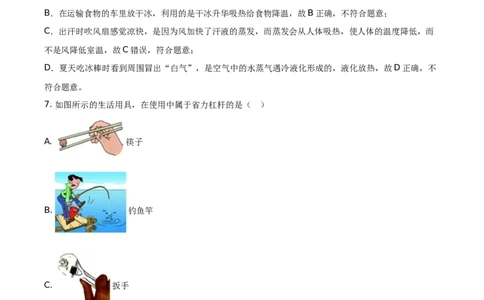

7. 如图所示的生活用具，在使用中属于省力杠杆的是（ ）
A. 筷子
B. 钓鱼竿
C. 扳手
D. 食品夹
【答案】C
【解析】【分析】
【详解】A．筷子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A不符合题意；
B．钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆，故B不符合题意；
C．扳手在使用过程中，动力臂大于阻力臂，是省力杠杆，故C符合题意；
D．食品夹在使用过程中，动力臂小于阻力臂，是费力杠杆，故D不符合题意。
故选C。
8. 能源是人们生活和社会发展的基石，信息和材料是社会发展的保障。下列有关能源、信息和材料的说法
不正确的是（ ）
A. 核电站是利用核裂变来发电的
B. 我国自主建立的北斗卫星定位系统，主要是用电磁波来传递信息的
C. 光纤通信是光在光导纤维中多次发生折射来传递信息的
D. 煤、石油和天然气是一次能源，也是不可再生能源
【答案】C
【解析】
【分析】
【详解】A．核电站是利用铀核裂变发生链式反应释放出大量的核能来发电的，是可控链式反应，故A正
确，不符合题意；
B．北斗卫星定位系统是利用电磁波来传递信息的，故B正确，不符合题意；
C．光纤通信是利用激光从光纤的一端射入，在内壁上多次反射后在另一端射出来，然后在接收端，检测
器收到光信号后把它变换成电信号，经解调后恢复原信息，故C错误，符合题意；
D．煤炭、石油、天然气属于不可再生能源，也是一次性能源，故D正确，不符合题意。
故选C。
9. 一个空心小铁球放在盛水的烧杯中漂浮在水面上，将烧杯置于铁棒AB的上方，绕在铁棒上的线圈连接
在如图所示的电路中，开关S闭合后，下列说法正确的是（ ）
A. 小铁球仍静止在水面上时受到的重力和浮力是一对平衡力
B. A端为电磁铁的S极
C. 滑片P向右滑动，小铁球所受浮力不变
D. 滑片P向左滑动，螺线管的磁性增强
【答案】D【解析】
【分析】
【详解】A．开关S闭合后，螺线管具有磁性，小铁球仍静止在水面上时受到重力、浮力、电磁铁的吸引
力的作用，其重力和浮力的大小不相等，所以这两个力不是一对平衡力，故A错误；
B．开关S闭合后，电流由B流向A，则由右手螺旋定则可知螺线管的A端为N极，故B错误；
C．滑片P向右滑动，滑动变阻器接入电阻增大，由欧姆定律可知电路中电流减小，则螺线管中的磁性减
弱，小铁球所受吸引力减小；此过程中小铁球受到重力、浮力、电磁铁的吸引力的作用，当小球重新平衡
后，向下的吸引力与重力之和应等于向上的浮力，因吸引力减小，所以铁球所受浮力也将减小，故C错误；
D．当滑片向左移动时，滑动变阻器接入电阻减小，由欧姆定律可知电路中电流增大，则螺线管 的磁性增
强，故D正确。
故选D。
10. 在如图所示的电路中，灯泡L标有“6V 3W”字样，电源电压及灯泡电阻均保持不变，滑动变阻器最
大阻值为20Ω，定值电阻 。当 S、S 都闭合，滑片P移动到最左端时，灯泡L正常发光，则（
1
）
A. 此时电流表的示数为0.5A
B. 此时电路消耗的总功率为6.6W
C. 电源电压为12V
D. 若S闭合、S 断开，且滑片P移动到中点时电流表的示数为0.2A
1
【答案】B
【解析】
【分析】
【详解】ABC．当开关S、S 都闭合，滑片P移动到最左端时，此时滑动变阻器被短路， 与灯L并联，
1
电流表测干路的电流，此时灯正常发光，由并联电路的电压特点知，电源电压为6V；通过灯的电流为通过 的电流为
根据并联电路电流的特点可得，通过电流表的电流为
电路中消耗的电功率为
故A、C不符合题意，B符合题意；
D．S闭合、S 断开，且滑片P移动到中点时， 与滑动变阻器串联，电流表测整个电路的电流；灯的电
1
阻为
此时电路中的总电阻为
电流表的示数为
故D不符合题意。
故选B。
二、多项选择题（本大题共5小题，每小题3分，共15分．每小题给出的四个选项中，至少
有两个选项符合题意．选对的得3分，选对但不全的得2分，选错或不选的得0分）
11. 同学们经过两年的物理学习，知道了许多物理学家以及他们做出的杰出贡献。下列叙述正确的是（
）
A. 牛顿直接从自己所做的实验中得出了牛顿第一定律
B. 欧姆揭示了电流与电压、电阻的关系
C. 法拉第第一个发现了电流周围存在磁场
D. 焦耳通过实验得出了电流通过导体产生的热量跟电流、电阻和通电时间的关系
【答案】BD
【解析】【分析】
【详解】A．牛顿第一定律的内容是：“一切物体在没有受到力的作用时，总保持静止或匀速直线运动状
态”。由于没有不受力的物体，所以牛顿第一定律无法用实验直接验证，是在大量实验和事实的基础上，
通过科学推理得出的，故A错误；
B．欧姆对“电流跟电阻和电压之间的关系”进行了深入的研究并得到了正确结论，欧姆定律就是欧姆得
出的，故B正确；
C．奥斯特最早发现电流周围存在磁场；法拉第发现了电磁感应现象，发电机就是根据这一原理制成的，
故C错误；
D．焦耳最先发现了“电流通过导体产生的热量与电流、电阻、通电时间的关系”，即焦耳定律，故D正
确。
故选BD。
12. 对下列四种场景的叙述正确的是（ ）
A. 图甲：铁轨铺在枕木上，主要是减小火车对地面的压强
B. 图乙：机翼做成上凸下平的形状在飞行时可以获得向上的升力
C. 图丙：用手指托住乒乓球，从漏斗口用力向下吹气，同时手指移开，乒乓球会掉下来
D. 图丁：将玻璃管稍微倾斜，玻璃管中水银柱的竖直高度不变
【答案】ABD
【解析】
【分析】
【详解】A．铁轨铺在枕木上，在压力一定时，通过增大受力面积来减小对地面的压强，故A正确；
B．机翼做成上凸下平的形状，当飞行时，机翼上方空气流速大、压强小，下方空气流速小、压强大，可
以获得向上的升力，故B正确；
C．从漏斗口向下用力吹气，乒乓球上方空气流速大、压强小，乒乓球下方空气流速小、压强大，乒乓球
受到向上的压强大于向下的压强，所以乒乓球不会掉下来，故C错误；
D．在托里拆利实验中，水银柱的高度是指管内水银面到水银槽中水银面的竖直高度，这一高度是由外界
大气压决定的，所以，将玻璃管稍微倾斜，玻璃管中水银柱的竖直高度不变，故D正确。故选ABD。
13. 关于温度、热量和内能，下列说法正确的是（ ）
A. 物体放出热量，其内能一定减少、温度一定降低
B. 热量都是从内能大的物体向内能小的物体传递
C. 把热汤倒入碗中，碗变热是通过热传递的方式改变了它的内能
D. 冰在熔化过程中，其内能增加而温度保持不变
【答案】CD
【解析】
【分析】
【详解】A．物体放出热量，内能一定减少，但温度不一定降低，如晶体在凝固过程中，放出热量、内能
减少，但温度保持不变，故A项错误。
B．热量总是从温度高的物体向温度低的物体传递；而不是从内能大的物体向内能小的物体传递，故B项
错误；
C．把热汤倒入碗中，碗的温度升高，是通过热传递的方式改变了它的内能，故C项正确；
D．冰在熔化过程中吸收热量，虽然温度保持不变，但内能增加，故D项正确；
故选CD。
14. 如图所示是探究动能大小与哪些因素有关的实验装置，小车从粗糙斜面上某一高度由静止开始释放，
撞击静止于水平木板上的木块（不计空气阻力），将木块推出一段距离。下列说法正确的是（ ）
A. 小车在斜面上向下运动的过程中，动能增加势能减小，机械能守恒
B. 小车动能 的大小是通过小车推动木块移动的距离来反映的
C. 小车释放的高度越高，小车推动木块移动的距离越长
D. 若木板的表面光滑且足够长，该实验装置仍能探究出小车的动能与哪些因素有关
【答案】BC
【解析】
【分析】
【详解】A．小车在斜面上向下运动的过程中，动能增加势能减小，但是斜面粗糙，需要克服阻力做功，
机械能减小，故A错误；
B．在研究动能大小与什么因素有关时，我们是通过观察小车推动木块移动的距离来反映小球动能大小的，
采用的是转换法的思想，故B正确；C．由于动能的大小与物体的质量和速度有关，小车释放的高度越高，小车到达斜面底端速度越大，具有
动能越大，小车推动木块移动的距离越长，故C正确；
D．若水平面绝对光滑，根据牛顿第一定律，小车和木块将永远一直运动下去，没有运动距离的远近之分，
就不能达到通过比较距离来比较动能的目的了，故D错误。
故选BC。
15. 如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列
说法正确的是（ ）
A. 电压表的示数不变
B. 电流表A 和电流表A 的示数均减小
1 2
C. 电流表A 的示数与电流表A 的示数之差减小
1 2
D. 电压表V的示数与电流表A 的示数比值不变
2
【答案】ACD
【解析】
【分析】
【详解】A．由电路图可知，R 与R 并联，电流表A 测干路电流，电流表A 测R 支路的电流，电压表测
1 2 1 2 1
电源两端的电压。因电源电压保持不变，所以，滑片移动时，电压表V的示数不变，故A正确；
B．因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R 的电流不变，即电流表A 的示
1 2
数不变，故B错误；
C．滑动变阻器的滑片P向右移动的过程中，接入电路中的电阻变大，由 可知，通过R 的电流变小，
2
因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A 的示数变小，则电流表
1
A 的示数与电流表A 的示数之差减小，故C正确。
1 2
D．电压表V的示数与电流表A 的示数比值为定值电阻 不变，故D正确。
2
故选ACD。
三、填空题（本大题包括5小题，每空2分，共20分）
16. 莱芜划归济南后，为济南的发展增添了新鲜血液，也为莱芜的发展插上了腾飞的翅膀，两地交流更加频繁。某次，小明和他爸爸开车驶向济南，小明看到路边的树木飞驰向后运动。他所选的参照物是______。
当车经过A点路标时，时间是11时45分；当车经过B点路标时，时间是12时15分。则车在A、B之
间的平均速度是______km/h。
【答案】 (1). 车 (2). 90
【解析】
【分析】
【详解】[1]小明坐在行驶的汽车上，小明随汽车一起向前运动，所以小明看到路边的树木相对于汽车
是向后运动，因此他是以车为参照物的。
[2]由题知，汽车在A处时，时间是11时45分；到达B处时，时间是12时15分，则小汽车从A处到B
处所用的时间
t=12h15min−11h45min=30min=0.5h
由图可知从A处到B处的路程
s=78km−33km=45km
则从A处到B处的平均速度
17. 垃圾污染已成为当今社会四大污染之一，采用垃圾发电的方式处理垃圾，不仅解决了垃圾污染问题，
而且还提供了大量能源。垃圾发电是将垃圾填埋后，采用科学的方法使其发酵，并把产生的填埋气收集起
来用于发电。垃圾发电是将垃圾内储存的______能转化为电能。已知某市每年垃圾发电量大约为
2.4×107kW•h，这些电能可供用电功率为1000kW的小型工厂正常生产______h。
【答案】 (1). 化学 (2). 2.4×104
【解析】
【分析】
【详解】[1]将填埋气收集起来用于发电，是将这些垃圾的化学能最终转化为电能。
[2]由 可得，正常生产时间18. 如图所示，汽车通过滑轮组将矿井内重为9500N的物体M匀速提升了6m，所用的时间为10s，汽
车的拉力F为5000N．在此过程中，滑轮组的机械效率为______，汽车拉力F的功率为______W。
【答案】 (1). 95% (2). 6000
【解析】
【分析】
【详解】(1)由图知绳子承担重物的段数n为2，则绳子自由端移动的距离
s=2h=2×6m=12m
汽车拉力对滑轮组做的总功
W =Fs=5000N×12m=6×104J
总
拉力做的有用功
W =Gh=9500N×6m=5.7×104J
有用
滑轮组的机械效率
(2)汽车拉力的功率
19. 一台直流电动机额定电压为220V，其电阻为1Ω。正常工作时通过的电流为20A，则该电动机的额
定功率是_______kW，电动机连续正常工作10min，电动机因本身有电阻而发热损失的电能为_______J。
【答案】 (1). 4.4 (2). 2.4×105
【解析】
【分析】
【详解】[1]电动机的额定功率：
P=UI=220V×20A=4400W=4.4kW；
[2]电动机因本身有电阻而发热损失的电能为：
Q=I2Rt=（20A）2×1Ω×600s=2.4×105 J。
20. 2019年5月在上海举行了“国际射箭比赛”，本次赛事吸引了41个国家和地区的代表队参赛。如图是某运动员正在瞄准目标拉弓射箭，其中涉及到很多物理知识。请仿照示例写出其中两个现象及对应的物
理知识。
示例：用力拉弓变弯﹣﹣力使物体发生形变
(1)______；
(2)______。
【答案】 (1). 射箭时瞄准目标﹣﹣光的直线传播 (2). 箭射出时由静止变为运动﹣﹣力可以改变物
体的运动状态
【解析】
【分析】
【详解】(1)[1]由于光沿直线传播，在射箭时，运动员用单眼瞄准，使目标、箭头、箭尾处于同一直线，
以便可以射中目标，所以射箭时瞄准目标，利用了光的直线传播的原理。
(2)[2]箭射出前相对于地面处于静止状态，在弓弦对其力的作用下，由静止变为向前运动，所以，箭射出
时由静止变为运动，说明力可以改变物体的运动状态。
四、作图与实验探究题（本大题包括5小题，共25分）
21. 如图所示，小磁针处于静止状态，请在图中虚线处标出磁感线的方向和小磁针的N极。
【答案】
【解析】
【分析】
【详解】根据磁体外部磁感线都是从磁体的N极出发，回到S极，可以标出磁感线的方向；再利用同名磁
极相互排斥，异名磁极相互吸引，可判定小磁针的下端为N极、上端为S极。如图所示22. 如图所示为“探究凸透镜成像的规律”的实验装置。
（1）实验前老师为同学们准备了焦距分别为 10cm 和 30cm 两个凸透镜，为了顺利完成实验，应该选
择焦距为___________________cm 的凸透镜。
（2）将点燃 的蜡烛和光屏分别放在如图所示的位置，此时光屏上呈现了烛焰清晰的像，像的性质是倒立、
__________________（选填“放大”或“缩小”）的实像，______________（选填“照相机”“投影仪”
或“放大镜”）就是根据这一原理工作的；如果此时将蜡烛和光屏对调，那么光屏上__________________
（选填“能”或“不能”） 呈现烛焰清晰的像
（3）若小华在做实验时，不小心让凸透镜和自己的衣服发生了摩擦带了静电，将一小片碎纸片吸附到了
凸透镜上面，将凸透镜的镜面遮挡住了一部分，此时光屏上___________________（选填“烛焰的像不完
整”“会有纸片的像”或“烛焰的像变暗了些”）。
【答案】 (1). 10 (2). 放大 (3). 投影仪 (4). 能 (5). 烛焰的像变暗了些
【解析】
【分析】
【详解】(1)[1]若选择焦距为30cm的凸透镜，则凸透镜的2倍焦距为60cm，光具座刻度尺的量程为
100cm，将凸透镜放在光具座50cm处会无法完成实验，故应选焦距为10cm的凸透镜；
(2)[2][3]如题图所示，此时蜡烛到凸透镜的距离是15cm，像到凸透镜的距离为30cm，物距大于一倍焦
距而且小于两倍焦距；像距大于两倍焦距，此时凸透镜成倒立放大的实像，应用这一原理可制成投影仪；
[4]在折射现象中光路是可逆的，如果将蜡烛和光屏对调，此时像距大于一倍焦距而且小于两倍焦距；物
距大于两倍焦距，光屏上会出现倒立缩小的实像；所以将蜡烛和光屏对调，那么光屏上能呈现烛焰清晰的
像；
(3)[5]凸透镜被遮住一部分，光屏上仍然会出现完整的像，但是通过凸透镜的光线减少，所以烛焰成的像
会变暗一些。
23. 在“探究物质的吸热能力”的实验中，实验装置如图所示：(1)实验过程中温度计的玻璃泡不要碰到烧杯底部、侧壁和______；
(2)实验中必须要选取初温相同且______（选填“质量”或“体积”）相等的甲、乙两种液体；选用规格
相同的电加热器分别给甲和乙两种液体加热，这样做的目的是在相同时间内甲和乙两种液体______相同；
(3)根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图象，如图丙所示，则
______的吸热能力更强；
(4)若甲液体的比热容为2.1×103J/(kg•°C)，则乙液体的比热容为______J/(kg•°C)。
【答案】 (1). 电加热丝 (2). 质量 (3). 吸收的热量 (4). 乙 (5). 4.2×103
【解析】
【分析】
【详解】(1)[1]实验过程中温度计的玻璃泡不要碰到烧杯底部、侧壁和电加热丝。
(2)[2]根据比较不同物质吸热能力的两种方法，要控制不同物质的质量相同，故实验中必须要选取初温相
同且质量相等的甲、乙两种液体。
[3]选用规格相同的电加热器分别给甲和乙两种液体加热，根据转换法，这样做的目的是在相同时间内甲
和乙两种液体吸收的热量相同。
(3)[4]根据实验测得的数据分别描绘出了甲和乙两种液体的温度随加热时间变化的图像，由图知，加热5
分钟，甲升高的温度为
60°C −20°C =40°C
乙升高的温度为
40°C −20°C =20°C
即乙升温小，故乙的吸热能力更强。
(4)[5]根据 在质量和吸热相同的情况下，比热容与升高的温度成反比，结合(3)[4]，故乙液体的
比热容为24. 小刚妈妈从银座超市买了一桶花生油，小刚想利用在学校学到的“测量物质的密度”知识来测量花生
油的密度,于是他从学校借来了有关器材，进行了如下操作:
（1）将天平放在水平桌面上，将游码拨在标尺左端零刻线处,此时指针指在如图甲所示位置,小刚接下来的
操作应该是_____，使指针指在分度盘中央;
（2）将空烧杯放在左盘，向右盘加减砝码，当加入最后一个最小砝码时,指针的指向仍然如甲图所示。小
刚接下来应该进行的操作是_____，使指针指在分度盘中央,最后测出了空烧杯的质量为 ;
（3）将花生油倒在量筒里，如图乙所示。花生油的体积为V=_____cm3;
（4）将量筒中的花生油倒在空烧杯中,将烧杯放在已经调平的天平的左盘，向右盘中加（减）砝码,并调节
游码,使横梁在水平位置平衡，此时右盘中砝码和游码的刻度值如图丙所示，则花生油和烧杯的总质量为
=_____g;
（5）小刚根据测量的数据算出花生油的密度为 =_____kg/m3
（6）已知该花生油的密度在 之间，请你根据小刚的测量结果分析,
小刚的测量过程中存在的不足之处是_____。
【答案】 (1). 将平衡螺母向左调 (2). 取下最小砝码，向右调节游码 (3). 20 (4). 62 (5).
0.85×103 (6). 见详解
【解析】
【分析】
【详解】(1)[1]图甲中指针偏向分度盘的右侧，所以应向左调节平衡螺母。
(2)[2]天平平衡后，把物体放在左盘，用镊子向右盘加减砝码，当把砝码盒中最小的砝码放入右盘后，发
现指针偏向分度盘的右侧，天平的右端下沉，要取下最小砝码，向右移动游码。
(3)[3]量筒的分度值为1mL，量筒中花生油的体积：(4)[4]花生油和烧杯的总质量为：
(5)[5]花生油的质量：
花生油的密度：
(6)[6]在将花生油向烧杯倒时，有部分残留在量筒壁，导致测量的花生油质量偏小，计算出的密度偏小。
25. 在“测量小灯泡的额定功率”实验中，提供如下实验器材：电源（输出电压恒为6V）、小灯泡（额
定电压2.5V电阻约为10Ω）、滑动变阻器（50Ω 1A）、电压表（量程0~3V，0~15V）、电流表（量
程0~0.6A，0~3A）、开关、导线若干。
(1)请用笔画线代替导线在图甲中完成实物电路的连接；
（ ）
(2)正确连接后闭合开关，发现小灯泡不发光，电压表和电流表均无示数。小宁利用另一只完好的电压表
进行检测，把电压表分别接在A、E之间和A、F之间，电压表均有示数；接在C、F之间，电压表无示数。
如果电路连接完好，只有一个元件有故障，该故障是___________（小灯泡断路/小灯泡短路/滑动变阻器断
路）；
(3)排除故障后，小宁看到电压表示数为2V，此时小灯泡的功率___（大于/小于/等于）额定功率，要使灯
泡L正常发光，滑动变阻器的滑片P应向___（A/B）端移动，当灯正常发光时，电流表示数如图乙所示，
则小灯泡的额定功率是___W。
(4)测出小灯泡额定功率后，该同学又把灯泡两端的电压调为额定电压的0.6倍，发现测得的实际功率并不
等于其额定功率的0.36倍，请你帮他分析出现这种现象的主要原因是__________________；
(5)把上面电路中的小灯泡换成定值电阻，用这一电路还可以完成的实验有______（写出一个即可）。【答案】 (1). (2). 滑动变阻器断路 (3). 小于 (4). A
(5). 0.65W (6). 小灯泡的电阻受温度的影响 (7). 测量电阻
【解析】
【分析】
【详解】(1)[1]用笔画线代替导线在图甲中完成实物电路的连接如下图：
(2)[2]正确连接后闭合开关，发现小灯泡不发光，电压表和电流表均无示数，说明电路的故障类型为断路
故障；用另一只完好的电压表进行检测，把电压表接在A、F之间，电压表有示数，说明A点到电源正极
的路是接通的，F点到电源负极的路是接通的，而接在C、F之间，电压表无示数，说明C、A之间的元件
是断开的，所以该该电路的故障是滑动变阻器断路。
(3)[3][4][5]排除故障后，小宁看到电压表示数为2V，由于实际电压小于小灯泡的额定电压，所以此时小
灯泡的功率小于额定功率，要使灯泡L正常发光，则要通过减小电路电阻来增大电路电流，滑动变阻器的
滑片P应向A移动，当灯正常发光时，电流表示数如图乙所示，由图读数得电流为0.26A，则小灯泡的额
定功率是
P=U I=2.5V×0.26A=0.65W
额
(4)[6]测出小灯泡额定功率后，该同学又把灯泡两端的电压调为额定电压的0.6倍，发现测得的实际功率
并不等于其额定功率的0.36倍，请你帮他分析出现这种现象的主要原因是:小灯泡的电阻受温度的影响。
(5)[7]把上面电路中的小灯泡换成定值电阻，用这一电路还可以完成的实验有：测量电阻。
五、计算题（本大题包括2小题，共20分．解答时应写出必要的文字说明、公式和重要的演
算步骤，只写出最后答案的不能得分．有数字计算的题，答案中必须写出数值和单位）
26. 小华将滑动变阻器和小灯泡串联组成了如图甲所示的调光电路，其电源电压为6V，灯泡的额定电压为2.5V。调节滑动变阻器的滑片，从a端开始向b端移动到某一位置的过程中，测出了多组电流和电压值，
并绘制了如图乙所示的图像。求：
(1)滑动变阻器的最大阻值；
(2)小灯泡的额定功率；
(3)小灯泡正常发光10min所消耗的电能；
(4)小华手边还有一只额定电压为1.5V，正常工作时电阻为7.5Ω的灯泡，若将此灯泡替代甲图中的灯泡，
请你通过计算说明该灯泡能否在这个电路中正常发光。
【答案】(1)20Ω；(2)1W；(3)600J；(4)该灯泡不能在这个电路中正常发光
【解析】
【分析】
【详解】由图可知，灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电
流。
(1)变阻器滑片在a端时连入电路的电阻最大，电路的总电阻最大，根据I= 可知电路中的电流最小，由
乙图可知，当滑片P在最右端时，电压表示数为4.8V，电流表示数为0.24A
R = =20Ω
max
(2)已知灯泡的额定电压为2.5V，则灯泡正常工作时灯泡的实际电压
U =U =2.5V
L 额
根据串联电路的总电压等于各分电阻两端的电压之和可得，灯泡正常工作时滑动变阻器两端的电压
U =U-U =6V-2.5V=3.5V
滑 L
根据图象可知此时电路中 的电流是0.4A，灯泡的额定功率
P =U I=2.5V×0.4A=1W
额 额
(3)小灯泡正常发光10min所消耗的电能
W=P t=1W×10×60s=600J
额
(4)假设小灯泡正常工作，由欧姆定律得通过灯泡的电流I = =0.2A
1
该电路允许的最大电压为
U = I (R +R )=0.2A×(7.5Ω+20Ω)=5.5V＜6V
max 1 L max
这说明该灯泡不能在这个电路中正常发光。
答：(1)滑动变阻器的最大阻值为20Ω；
(2)小灯泡的额定功率为1W；
(3)小灯泡正常发光10min所消耗的电能为600J；
(4)该灯泡不能在这个电路中正常发光。
27. 如图甲所示，将边长都为10cm的正方体物块A和B用细线（质量忽略不计）连接在一起，放在水中，
A和B恰好悬浮在水中某一位置，此时容器中水的深度为40cm，B下表面距容器底6cm。当把细线轻轻
剪断后，物块A上升，物块B下沉，最后A漂浮在水面上静止，且A露出水面的体积是它自身体积的 ，
B沉到容器底后静止（物块B与容器底不会紧密接触），如图乙所示。（A和B都不吸水，ρ
水
=1.0×103kg/m3，g取10N/kg）求：
(1)甲图中物块B下表面受到水的压强；
(2)物块A的密度；
(3)图乙中物块B对容器底部的压强；
(4)物块B从图甲位置下落到图乙位置的过程中重力对物块B做的功。
【答案】(1)3.4 ×103Pa；(2)0.6×103kg/m3；(3)400Pa；(4)0.84J
【解析】
【分析】
【详解】(1)甲图中物块B下表面水的深度
物块B下表面受到水的压强(2)乙图中A物体漂浮在水面上，由题意可得
A露出水面的体积是它自身体积的 ，故A排开水的体积为它自身的 ，则结合重力公式和阿基米德原理
可得
解得
(3)A的体积
A的重力
甲图中对A、B受力分析，可得
解得G =14N，图乙中物块B对容器底部的压力
B
图乙中物块B对容器底部的压强
(4)物体B下落的高度h为0.06m，则重力对物块B做的功
W=G h=14N×0.06m=0.84J
B
答：(1)甲图中物块B下表面受到水的压强是3.4 ×103Pa；
(2)物块A的密度是0.6×103kg/m3；
(3)图乙中物块B对容器底部的压强是400Pa；(4)物块B从图甲位置下落到图乙位置的过程中重力对物块B做的功是0.84J。本试卷的题干、答案和解析均由组卷网（http://zujuan.xkw.com）专业教师团队编校出品。
登录组卷网可对本试卷进行单题组卷、细目表分析、布置作业、举一反三等操作。
试卷地址：在组卷网浏览本卷
组卷网是学科网旗下的在线题库平台，覆盖小初高全学段全学科、超过900万精品解析试题。
关注组卷网服务号，可使用移动教学助手功能（布置作业、线上考试、加入错题本、错题训练）。
学科网长期征集全国最新统考试卷、名校试卷、原创题，赢取丰厚稿酬，欢迎合作。
钱老师 QQ：537008204 曹老师 QQ：713000635
