专题 电学基础
九年级物理复习巩固基础专题讲义
电学基础涉及电路、电流、电压、电阻基本内容、期中串并联的特点属于重难点。
第一部分：熟悉教材
一、两种电荷
1.两种电荷

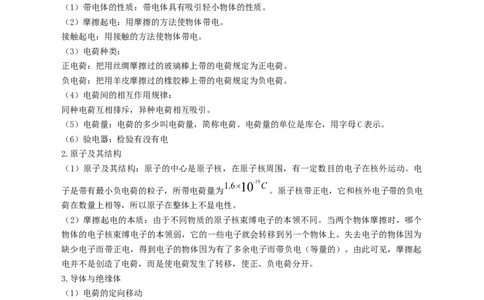

（1）带电体的性质：带电体具有吸引轻小物体的性质。
（2）摩擦起电：用摩擦的方法使物体带电。
接触起电：用接触的方法使物体带电。
（3）电荷种类：
正电荷：把用丝绸摩擦过的玻璃棒上带的电荷规定为正电荷。
负电荷：把用羊皮摩擦过的橡胶棒上带的电荷规定为负电荷。
（4）电荷间的相互作用规律：
同种电荷互相排斥，异种电荷相互吸引。
（5）电荷量：电荷的多少叫电荷量，简称电荷。电荷量的单位是库仑，用字母C表示。
（6）验电器：检验有没有电
2.原子及其结构
（1）原子及其结构：原子的中心是原子核，在原子核周围，有一定数目的电子在核外运动。电
子是带有最小负电荷的粒子，所带电荷量为 。原子核带正电，它和核外电子带的负电
荷在数量上相等，所以原子在整体上不显电性。
（2）摩擦起电的本质：由于不同物质的原子核束缚电子的本领不同。当两个物体摩擦时，哪个
物体的电子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上。失去电子的物体因为
缺少电子而带正电，得到电子的物体因为有了多余电子而带负电（等量的）。由此可见，摩擦起
电并不是创造了电荷，而是使电荷发生了转移，使正、负电荷分开。
3.导体与绝缘体
（1）电荷的定向移动
（2）导体和绝缘体
二、电流和电路
1.电流
（1）电荷的定向移动形成电流。（电路要闭合）
（2）在物理学中，把正电荷定向移动的方向规定为电流的方向。说明：
a.金属导线中的电流，主要是由带负电的自由电子定向移动形成的。电流方向与电子定向移动的
方向相反。
b.当电路闭合时，在电源外部，电流的方向丛电源的正极出来，经过用电器流回电源的负极。
2.电路的构成及电路图
（1）电路的构成：
电源、用电器、导线、开关组成电流可以流过的路径——电路。只有电路闭合，电路中才有电
流。注意：用电器上标有“+”的位置与电源正极相连，标有“—”的位置与电源负极相连。

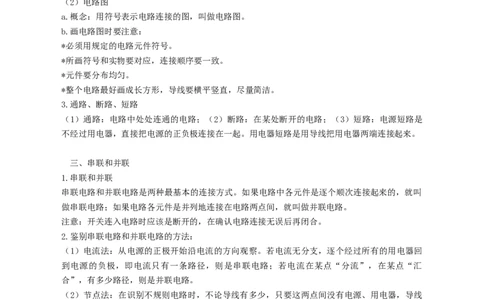

（2）电路图
a.概念：用符号表示电路连接的图，叫做电路图。
b.画电路图时要注意：
*必须用规定的电路元件符号。
*所画符号和实物要对应，连接顺序要一致。
*元件要分布均匀。
*整个电路最好画成长方形，导线要横平竖直，尽量简洁。
3.通路、断路、短路
（1）通路：电路中处处连通的电路；（2）断路：在某处断开的电路；（3）短路：电源短路是
不经过用电器，直接把电源的正负极连接在一起。用电器短路是用导线把用电器两端连接起来。
三、串联和并联
1.串联和并联
串联电路和并联电路是两种最基本的连接方式。如果电路中各元件是逐个顺次连接起来的，就叫
做串联电路；如果电路各元件是并列地连接在电路两点间，就叫做并联电路。
注意：开关连入电路时应该是断开的，在确认电路连接无误后再闭合。
2.鉴别串联电路和并联电路的方法：
（1）电流法：从电源的正极开始沿电流的方向观察。若电流无分支，逐个经过所有的用电器回
到电源的负极，即电流只有一条路径，则是串联电路；若电流在某点“分流”，在某点“汇
合”，有多少路径，则是并联电路。
（2）节点法：在识别不规则电路时，不论导线有多少，只要这两点间没有电源、用电器，导线
就可以缩短为一个节点，从而找出各用电器两端的共同点。
四、电流的测量
1.电流的强弱
（1）物理意义：电流是表示电流强弱的物理量，通常用字母I表示。
（2）单位：国际单位是安培，简称安，符号是A，还有毫安（mA）、微安（uA）。1A=1000mA，
1mA=1000uA。
2.电流表和结构介绍、元件符号、量程、读数方法、使用时注意事项。
五、串联、并联电路中电流的规律1.在串联电路中，电流处处相等，即 。
2.在并联电路中，干路中的电流等于各个支路中的电流之和，即 。
六、电压
1.电压的作用及其单位
（1）电压的作用是使电路中的自由电荷定向移动形成电流，符号是U。
（2）电压的单位是伏特，简称伏，符号是U。1kV=1000V，1V=1000mV，1mV=1000uV。
（3）几个常见的电压值：

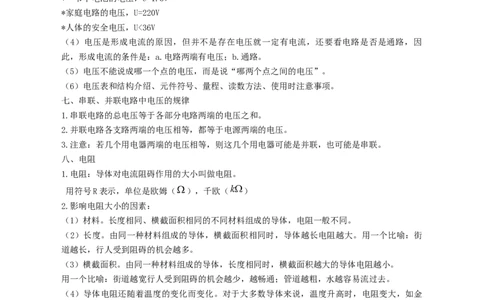

*一节干电池的电压，U=1.5V
*家庭电路的电压，U=220V
*人体的安全电压，U<36V
（4）电压是形成电流的原因，但并不是存在电压就一定有电流，还要看电路是否是通路，因
此，形成电流的条件是：a.电路两端有电压；b.通路。
（5）电压不能说成哪一个点的电压，而是说“哪两个点之间的电压”。
（6）电压表和结构介绍、元件符号、量程、读数方法、使用时注意事项。
七、串联、并联电路中电压的规律
1.串联电路的总电压等于各部分电路两端的电压之和。
2.并联电路各支路两端的电压相等，都等于电源两端的电压。
3.注意：若几个用电器两端的电压相等，则这几个用电器可能是并联，也可能是串联。
八、电阻
1.电阻：导体对电流阻碍作用的大小叫做电阻。
用符号R表示，单位是欧姆（ ），千欧（ ）
2.影响电阻大小的因素：
（1）材料。长度相同、横截面积相同的不同材料组成的导体，电阻一般不同。
（2）长度。由同一种材料组成的导体，横截面积相同时，导体越长电阻越大。用一个比喻：街
道越长，行人受到阻碍的机会越多。
（3）横截面积。由同一种材料组成的导体，长度相同时，横截面积越大的导体电阻越小。
用一个比喻：街道越宽行人受到阻碍的机会越少，越畅通；管道越粗，水越容易流过去。
（4）导体电阻还随着温度的变化而变化。对于大多数导体来说，温度升高时，电阻变大，如金
属导体；但也有少数导体，其电阻随温度的升高而降低，如石墨。
四、变阻器
1.概念：能改变接入电路中电阻大小的元件叫做变阻器。
2.学生实验常用的变阻器——滑动变阻器
（1）原理：靠改变连入电路的电阻丝的长度来改变电阻。
（2）构造：主要部件是由电阻率大的电阻丝绕成的线圈（表面涂有绝缘漆）；滑片套在金属棒
上，可以自由滑动；金属棒的电阻很小，相当于一根导线。
（3）使用方法：a.不能超过变阻器允许通过的最大电流值；b.接入电路时“一上一下”。第二部分：命题类型
1、下列物品通常情况下属于导体的是（ ）
A．纸杯 B．瓷碗 C．铁锅 D．木铲
纸杯、瓷碗、木铲都不容易导电，是绝缘体；铁锅容易导电，是导体，故C符合题意，ABD不符
合题意。

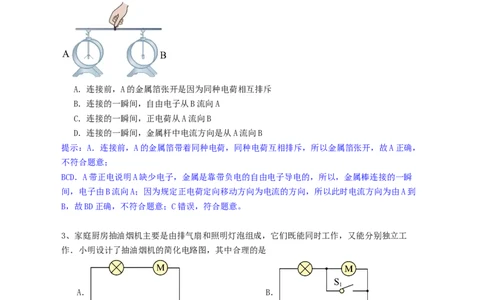

2、如图所示有两个相同的验电器，其中A带正电、B不带电。用带有绝缘柄的金属棒把A和B连
接起来。下列说法错误的是（ ）
A．连接前，A的金属箔张开是因为同种电荷相互排斥
B．连接的一瞬间，自由电子从B流向A
C．连接的一瞬间，正电荷从A流向B
D．连接的一瞬间，金属杆中电流方向是从A流向B
提示：A．连接前，A的金属箔带着同种电荷，同种电荷互相排斥，所以金属箔张开，故A正确，
不符合题意；
BCD．A带正电说明A缺少电子，金属是靠带负电的自由电子导电的，所以，金属棒连接的一瞬
间，电子由B流向A；因为规定正电荷定向移动方向为电流的方向，所以此时电流方向为由A到
B，故BD正确，不符合题意；C错误，符合题意。
3、家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工
作．小明设计了抽油烟机的简化电路图，其中合理的是
A． B．
C． D．
提示：A.两电器串联，不能独立工作，故A错误；B.两电器串联，不能独立工作，故B错误；C..两电器串联,S控制整个电路，S 控制电风扇，灯不能单独工作，故C错误；D.照明灯与风扇并
1
联，且各自的支路有一个开关控制，灯与风扇能同时工作，又能分别独立工作，故D正确．故选
D.
4、如图所示的电路中，闭合开关时，下列说法正确的是（ ）
A．灯 与灯 串联
B．开关只能控制灯
C．电流表测灯 的电流
D．电流方向：从电流表经a流向开关
5、一间教室安装有10盏规格相同的日光灯，正常工作时，通过门边总控开关的电流是1.8A。自
习时，为节能，关掉讲台的2盏灯，通过总控开关的电流变为（ ）
A．1. 44A B．1. 62A C．1. 8A D．2. 16A
6、如图所示，闭合开关，说法正确的是（ ）
A．两只小灯泡并联
B．电压表测量L 两端的电压
1
C．若L 不发光，一定是L 断路
1 1
D．若L 不发光，电压表一定无示数
2
7、有ABC三根完全相同的导线，将A导线剪去一半，电阻变为R；将B导线均匀的拉伸到原来长
1
度的两倍，电阻变为R；将C导线从中间对折，电阻变为R。下列大小关系正确的是（ ）
2 3
A．R＞R＞R B．R＞R＞R C．R＞R＞R D．R＞R＞R
1 2 3 2 1 3 2 3 1 3 1 2
有ABC三根完全相同的导线，将A导线剪去一半，电阻变为原来的一半，即R比原来小，将
1
B导线均匀的拉伸到原来长度的两倍，长度增加，横截面积减小，电阻变大，R比原来的电
2
阻大；将C导线从中间对折，长度变为原来的一半，电阻变小，但与减去一半比，长度相
同，横截面积更大，电阻更小，说明电阻R小于R，则三个电阻的关系 ，，故ACD
3 1
错误，B正确。
第三部分：自主练习1、物理学知识对科技发展至关重要。关于材料、能源和技术的应用，下列说法中正确的是（
）
A．热机中的燃料在燃烧不充分时，热值会变小
B．新型电热毯的电阻丝是用超导材料制成的
C．发光二极管主要是由半导体材料制成的
D．人们利用超声波的反射来测量地球到月球的距离
2、将纸巾摩擦过的轻质吸管放在绝缘支架上，用毛皮摩擦过的橡胶棒去靠近吸管的一端，发现
吸管这端远离橡胶棒。下列判断正确的是（ ）
A．摩擦过的吸管一定不带电 B．摩擦过的吸管一定带负电
C．摩擦过的吸管失去电子 D．摩擦过的纸巾得到电子
3、一根与丝绸摩擦过的玻璃棒带了电，这是_______现象。如图所示，用此玻璃棒接触原来不带
电的验电器金属球，验电器的金属箔张开，这一瞬间电流方向是_______（选填“从A到B”或
“从B到A”），金属箔带了_______（选填“正”或“负”）电。
4、如图所示的电路中，小灯泡L、L 规格相同，闭合开关S后，发现L 不亮，L 发光。此电路的
1 2 1 2
故障可能是（ ）
A．灯 L 短路 B．灯 L 短路
1 2
C．灯 L 断路 D．开关 S 接触不良
1
5、下列生活中常见的电流、电压值最接近实际的是（ ）
A．家用电冰箱的电流约10A B．家用空调器的电流约0.1A
C．手机电池电压约3.7V D．电子手表用氧化银电池电压约150V
6、下列各电路图中，电压表能测出灯L 两端电压的是（ ）
2
A． B． C． D．
7、关于电流、电压和电阻，下列说法正确的是（ ）
A．电荷的移动就形成了电流
B．导体的电阻越大，它两端的电压就越高C．电路中通过的电流越大，导体的电阻就越小
D．自由电子定向移动的方向与电流的方向相反
8、如图所示的电路，能利用滑动变阻器调节电灯亮度的电路是（ ）
A． B． C． D．
9、小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V 和V 的指针位置
1 2
完全一样，如图乙所示，则L 两端的电压为________V，L 两端的电压为_______V．
2 1
10、如图所示是个由二极管制成的LED灯，LED是一种发光二极管，由 _______材料制成，（选
填“导体”、“半导体”、“绝缘体”、“超导体” ），a、c是电流表或电压表，当开关闭合
时电路正确。则c一定是_______表。
11、如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R和
1
R两端的电压分别为______，______。
2
12、小光连接了如下电路，其中三个灯泡的规格相同，圆圈内安装的是“电流表”或“电压
表”，若开关闭合后只有灯L 发光，请你在圆圈内填上适合的电表符号，在此基础上想使3盏灯
1
都发光，小光认为只添加一根导线即可，请在图中画出此导线。13、某同学要探究“影响导体电阻大小的因素”，他猜想电阻大小可能与导体材料、长度、横截
面积有关。实验器材有3V稳压电源、电流表、5Ω定值电阻、开关、钳子（用于截断电阻丝）各
一个，横截面积相同的镍铬、康铜和铜三种金属丝足量，横截面积不相同的镍铬金属丝足量，导
线若干，电路图如图甲所示。
（1）定值电阻在实验中的作用是______；
（2）要探究“导体电阻大小与导体横截面积是否有关”，某次实验中电流表示数如图乙所示，
则此时电路中电流为______A；
（3）要探究“导体的电阻大小与导体的长度是否有关”，实验中，他用钳子截取了长度分别为
l、2l、3l的三段镍铬金属丝A、B、C，分别将他们接入电路，测出的电流分别为I、I、I，它
A B C
们的关系为I>I>I，则可得出结论：______；
A B C
（4）要探究“导体电阻大小与导体材料是否有关”，请设计记录实验信息的表格，表中要有必
要信息______。
