杨浦区 2018~2019 学年第二学期教学质量调研试卷
九年级理化（物理部分）
2019.4
考生注意：1. 本试卷满分90分，理化合卷用时100分钟；
2. 答案必须填写在答题卡上。
一、选择题（共16分）
下列各题均只有一个正确选项，请将正确选项的代号用 2B铅笔填涂在答题纸的相应位置
上，更改答案时，用橡皮擦去，重新填涂。

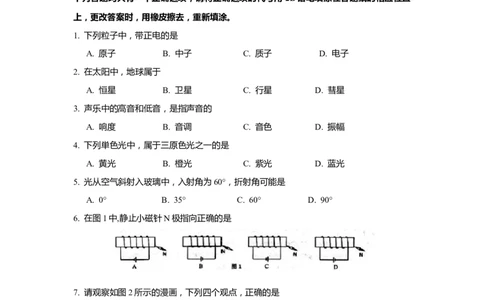

1. 下列粒子中，带正电的是
A. 原子 B. 中子 C. 质子 D. 电子
2. 在太阳中，地球属于
A. 恒星 B. 卫星 C. 行星 D. 彗星
3. 声乐中的高音和低音，是指声音的
A. 响度 B. 音调 C. 音色 D. 振幅
4. 下列単色光中，属于三原色光之一的是
A. 黄光 B. 橙光 C. 紫光 D. 蓝光
5. 光从空气斜射入玻璃中，入射角为60°，折射角可能是
A. 0° B. 35° C. 60° D. 90°
6. 在图1中,静止小磁针N极指向正确的是
7. 请观察如图2所示的漫画，下列四个观点，正确的是
A. 甲图人对箱子推力小于箱子受到的重力
B. 甲图人对箱子推力小于箱子受到的摩擦力
C. 乙图人对箱子推力等于箱子受到的重力
D. 乙图人对箱子推力等于箱子受到的摩擦力8. 在如图3所示的电路中，电源电压保持不変。现有三个定值电阻(R <R <R ) ，选择其中
1 2 3
两个电阻分别接入ab之间和cd之间，闭合电键S，电压表V 示数与电压表V 示数比值最
1 2
大，则
A. R 接入ab之间，R 接入cd之间 B. R 接入ab之间，R 接入cd之间
1 2 1 3
C. R 接入ab之间，R 接入cd之间 D. R 接入ab之间，R 接入cd之间
3 1 2 3

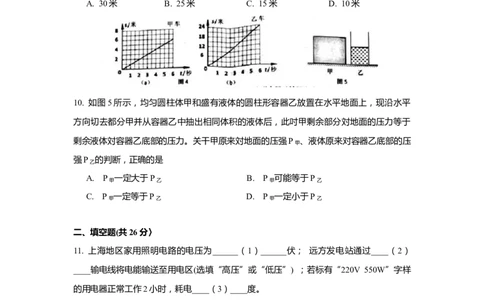

9. 甲车从M点、乙车从N点同时同向沿同一直线运动，它们的s-t图像分別如图4（a）、
（b）所示。若两车相遇时，甲车距M点10米。则M、N两点间的距离为
A. 30米 B. 25米 C. 15米 D. 10米
10. 如图5所示，均匀圆柱体甲和盛有液体的圆柱形容器乙放置在水平地面上，现沿水平
方向切去都分甲并从容器乙中抽出相同体积的液体后，此吋甲剩余部分対地面的压力等于
剰余液体対容器乙底部的压力。关干甲原来対地面的压强P 、液体原来对容器乙底部的压
甲
强P 的判断，正确的是
乙
A. P 一定大于P B. P 可能等于P
甲 乙 甲 乙
C. P 一定等于P D. P 一定小于P
甲 乙 甲 乙
二、填空题(共26分〉
11. 上海地区家用照明电路的电压为______（1）______伏； 远方发电站通过____（2）
____输电线将电能输送至用电区(选填“高压”或“低压”) ；若标有“220V 550W”字样
的用电器正常工作2小时，耗电____（3）____度。
12. 我们走进公园能闻到花的香味，说明分子在____（4）____。汽车轮胎有花纹，主要是
为了增大__（5）___ 。运动员挥拍击回兵兵球，这主要表明力可以改变物体的____（6）
____。
13. 我国嫦娥四号成功实现人类历史上首次月球背面软着陆。它搭载的玉兔二号任务车与
“鹊桥”中继星之间是通过____（7）____来传递信息的 (选填“声波”或“无线电波”）。
若任务车在月球表面匀速行驶2小时，通过的路程为0. 4千米，则它的速度是____（8）
____千米/时，在此过程中以月球为参照物，任务车是____（9）____的(选填“运动”或“静止”）。
14. 如图6所示，是内燃机工作时的____（10）____冲程。当活塞下降时，气缸中气体的
内能____（11）____ (选填“减少”或“増加”) 。汽车发动机及发电机线圈常用水作为冷
却剂，这是因为____（12）____。

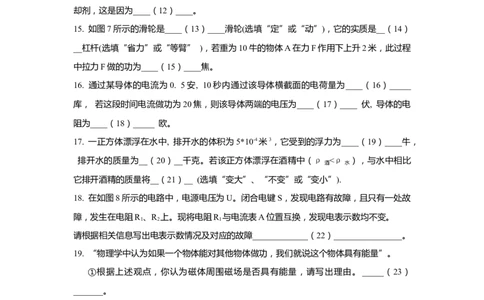

15. 如图7所示的滑轮是____（13）____滑轮(选填“定”或“动”)，它的实质是__（14）
__杠杆(选填“省力”或“等臂” )，若重为10牛的物体A在力F作用下上升2米，此过程
中拉力F做的功为____（15）____焦。
16. 通过某导体的电流为0. 5安, 10秒内通过该导体横截面的电荷量为____（16）_____
库， 若这段时间电流做功为20焦，则该导体两端的电压为____（17）____ 伏, 导体的电
阻为____（18）_____ 欧。
17. 一正方体漂浮在水中, 排开水的体积为5*10-4米3，它受到的浮力为____（19）____牛，
排开水的质量为__（20）__千克。若该正方体漂浮在酒精中（ρ <ρ ），与水中相比
酒 水
它排开酒精的质量将__（21）__ (选填“变大”、“不变”或“变小”).
18. 在如图8所示的电路中，电源电压为U。闭合电键S，发现电路有故障，且只有一处故
障，发生在电阻R 、R 上。现将电阻R 与电流表A位置互换，发现电表示数均不变。
1 2 1
请根据相关信息写出电表示数情况及对应的故障_____________（22）________________。
19. “物理学中认为如果一个物体能对其他物体做功，我们就说这个物体具有能量”。
①根据上述观点，你认为磁体周围磁场是否具有能量，请写出理由。_____（23）
_______。
②小华认为：磁体周围磁场有“磁场能”，并且认为图 9中A条形磁铁周围的“磁场
能”较强。请你设计实验来判断小华的想法是否正确，请写出简单的实验过程_____（24）
_______。三、作图题(共6分)

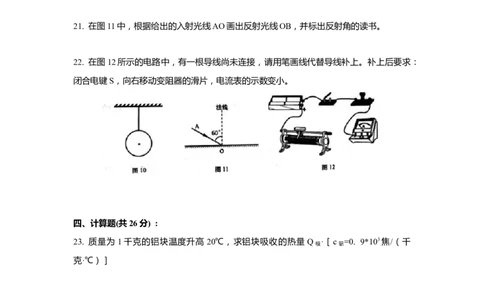

20. 在图10中，小球受到的的重力G为4牛。用力的图示法画出重力G。
21. 在图11中，根据给出的入射光线AO画出反射光线OB，并标出反射角的读书。
22. 在图12所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求：
闭合电键S，向右移动变阻器的滑片，电流表的示数变小。
四、计算题(共26分) :
23. 质量为1千克的铝块温度升高20℃，求铝块吸收的热量 Q ·［c =0. 9*103焦/（千
吸 铝
克·℃）］
24. 在图13（a）所示电路中，电源电压为15伏且保持不变，电阻R 的阻值为10欧，滑动
1
变阻器R 上标有 “100Ω 2A”字祥。闭合电键S，电流表A的示数如图13 (b)所示。
2
①求电阻R 两端的电压U
1 1
②保证电路各元件都正常工作的情况下，移动变阻器的滑片P，求电阻R 消耗电功率的
1
最大值P
125. 如图14所示，圆柱体甲的体积为2*10-3米3，高为0. 2米，甲的密度为2*103千克/米
3。
①求甲的质量
m甲
②求甲竖直放置时对水平地面的压强P
甲
③现有一底面积为2*10-2米2，高为0. 25米的薄壁圆柱形容器乙放置在水平地面上。在
容器乙中盛有质量为2千克的某种液体，将甲竖直放入其中至容器底，并分别测出甲放入
前后液体对容器底部的压强p ，如下表所示。求容器乙中液体密度的最小值。
液
26. 在图15（a）所示的电路中，电源电压为6伏且保持不变，电阻R 的阻值为5欧，闭合
1
电键S，求
①通过电阻R 的电流I
1 1
②10秒内电流通过R 做的功W
1 1
③将电流表A 串接在电路某处，闭合电键S 和S，保证电路各元件都正常工作的情况
1 1
下，移动变阻器的滑片P，发现电流表A示数与A 示数比值最大为6，比值最小为2。电
1
流表A、A 表盘均如图15（b）所示，
1
（a）请判断：电流表A 串接在__________（选填“R 支路”、“R 支路”或“干路”
1 1 2
上）。
（b）通过计算判断滑动变阻器R 的规格“_____欧，________安”。
2
五、实验题(共22分)27. 如图16所示，是“探究____（1）_____”实验，进行实验操作时，应在硬纸板甲处于
___（2）_____状态下读取测力计的示数。在“探究杠杆平衡条件”的实验中，当杠杆处于
如图17所示的位置时，改变钩码的___（3）_____，直至杠杆___（4）_____。
28. 在“探究平面镜成像的特点”的实验中，采用__（5）_____作为平面镜。如图18所示，
为了找到虚像的位置，接下来的操作是__（6）_____；为比较像与物体到平面镜的距离，
应将蜡烛A放在__（7）_____位置多次实验（选填“同一”或“不同”），同时发现所成
像的大小__（8）_____（“选填“相同”或“不同”）。
29. 在焦距为5厘米、10厘米或15厘米的凸透镜中选择一个置于光具座的B点处，如图19
所示。在光具座上将蜡烛、光屏分别置于透镜两侧，调整透镜和光屏的高度，使它们的中
心与烛焰的中心在__（9）_____高度，为了使烛焰的像能成在光屏__（10）_____。将蜡烛
置于A点，在CD间移动光屏时，可看到一个清晰的像，则实验所用透镜的焦距可能是__
（11）_____厘米。保持蜡烛与光屏的位置不变，
为了得到另一种性质的像，可将凸透镜向__
（12）_____移动（“选填“左”或“右”）。
30. 小华做“测定小灯泡的电功率”实验，现有
电源三个（电压分别为2伏、6伏、8伏），待测小灯（标有“0. 3A”字样）、电流表、
电压表（“0-15V”量程已损坏）、滑动变阻器、电键及导线若干。小华选定某一电源连接
电路进行实验，闭合电键后，发现小灯很亮，移动滑动变阻器的滑片，发现小灯更亮。
他经过思考，对原有实验器材进行了调整，将滑动变阻器的滑片移至最大阻值处，闭
合电键后，发现电流表、电压表示数分别如图20（a）、（b）所示。继续移动滑动变阻器
的滑片，直至小灯正常发光，观察到电压表示数如图20（c）所示。
根据小华实验的相关消息，请回答下列问题。
①刚开始实验时发现小灯很亮的原因是__（13）_____②判定小灯正常发光的方法是__（14）_____
③求滑动变阻器的最大阻值R以及小灯的额定电功率P __（15）_____. （请写出计算
额
过程）
31. 为了探究方形金属导体的电阻大小与哪些因素有关。小明同学选用同种材料制成的不同
方形金属导体，利用电子万用表测量方形金属导体的电阻大小，如图 21所示，小明将测量
的相关数据记录在如下表格中。
实验序号 1 2 3 4 5 6 7
方形金属导体 A B C D E F G
长度（厘米） 10 10 10 10 20 10 20
宽度（厘米） 10 15 20 10 20 20 10
厚度（厘米） 5 5 5 20 5 10 10
6. 4. 3. 1. 6. 1. 6.
电阻大小（×10欧）
0 0 0 5 0 5 0
①分析比较实验序号1、2、3中的相关数据，可得出的初步结论是：同种材料制成的长度
相同的方形金属导体，_______________________（16）___________________________
②分析比较实验序号1、4中的相关数据，可得出的初步结论是：同种材料制成的长度相同
的方形金属导体，_______________________（17）___________________________
③根据实验序号4、6或5、7中的数据，分析比较方形金属导体宽度与厚度的乘积及相关
条件，可得出的初步结论是：同种材料制成的长度相同的方形金属导体，_______________
（18）________________
④小明认为方形金属导体的电阻可能还与材料相关，小明为了验证自己的想法，需添加
_______________________（9）___________________________的方形金属导体继续实验。
