黄浦区 2022 年九年级学业水平考试模拟考
综合测试卷
（满分 135 分，考试时间 120 分钟）
物理部分
（满分 70 分）

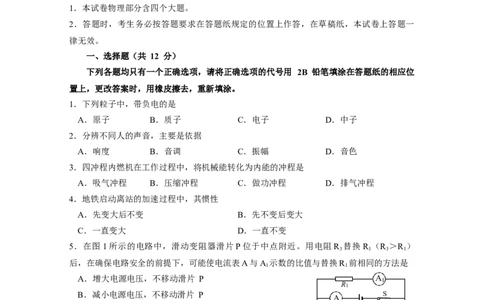

考生注意：
1．本试卷物理部分含四个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一
律无效。
一、选择题（共 12 分）
下列各题均只有一个正确选项，请将正确选项的代号用 2B 铅笔填涂在答题纸的相应位
置上，更改答案时，用橡皮擦去，重新填涂。
1．下列粒子中，带负电的是
A．原子 B．质子 C．电子 D．中子
2．分辨不同人的声音，主要是依据
A．响度 B．音调 C．振幅 D．音色
3．四冲程内燃机在工作过程中，将机械能转化为内能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．地铁启动离站的加速过程中，其惯性
A．先变大后不变 B．先不变后变大
C．一直变大 D．一直不变
5．在图1所示的电路中，滑动变阻器滑片P位于中点附近。用电阻R 替换R （R ＞R ）
3 1 3 1
后，在确保电路安全的前提下，可能使电流表A与A 示数的比值与替换R 前相同的方法是
1 1
A．增大电源电压，不移动滑片 P A
1
R1
B．减小电源电压，不移动滑片 P S
A
C．电源电压不变，滑片 P 向右移 P
D．电源电压不变，滑片 P 向左移 R2
图 1
6．如图 2 所示，实心均匀正方体甲、乙置于水平地面上，它们的质量为 m 、m ，对水
甲 乙
平地面的压强为 p 、p 。现沿水平方向在上部分别截去相同高度的部分，剩余部分对水平
甲 乙
面压力变化量∆F ＜∆F ，则下列关系中一定成立的是
甲 乙
A．p ＝p B．p ＞p
甲 乙 甲 乙
乙
C．m ＝m D．m ＞m 甲
甲 乙 甲 乙
图 2二、填空题（共 23 分）
请将结果填入答题纸的相应位置。
7．电能的优点是便于 （ 1 ） ，便于输送和分配。标有“220V 100W”字样的电视机正常工
作 2 小时，耗电 （ 2 ） 度。电视屏上红、蓝、 （ 3 ） 三原色光组合比例变化时，看到图
像的颜色也随着变化。
8．如图 3 所示，阳光透过凸透镜，能点燃下方纸片，这是因为凸透镜对光有 （ 4 ） 作
用， 该过程是利用 （ 5 ） 的方式改变了纸片的内能。若将凸透镜向纸片逐渐靠近，以凸透
镜为参照物，纸片是 （ 6 ） 的（选填“运动”或“静止”）。

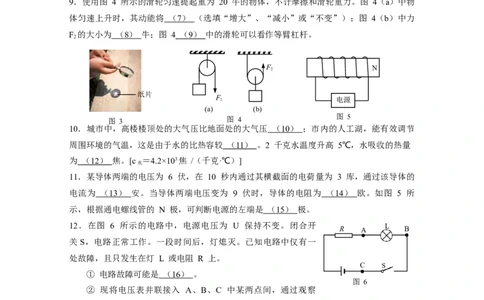

9．使用图 4 所示的滑轮匀速提起重为 20 牛的物体，不计摩擦和滑轮重力。图 4（a）中物
体匀速上升时，其动能将 （ 7 ） （选填“增大”、“减小”或“不变”）；图 4（b）中力
F 的大小为 （ 8 ） 牛；图 4 （ 9 ） 中的滑轮可以看作等臂杠杆。
2
F 2 N
纸片
F 1 电源
(a) (b)
图 3 图 4 图 5
10．城市中，高楼楼顶处的大气压比地面处的大气压 （ 1 0 ） ；市内的人工湖，能有效调节
周围环境的气温，这是由于水的比热容较 （ 1 1 ） 。2 千克水温度升高 5℃，水吸收的热量
为 （ 1 2 ） 焦。[c ＝4.2×103焦 /（千克·℃）]
水
11．某导体两端的电压为 6 伏，在 10 秒内通过其横截面的电荷量为 3 库，通过该导体的
电流为 （ 13 ） 安。当导体两端电压变为 9 伏时，导体的电阻为 （ 14 ） 欧。如图 5 所
示，根据通电螺线管的 N 极，可判断电源的左端是 （ 1 5 ） 极。
12．在图 6 所示的电路中，电源电压为 U 保持不变。闭合开 L
R A B
关S，电路正常工作。一段时间后，灯熄灭。已知电路中仅有一
处故障，且只发生在灯 L 或电阻 R 上。
C S
① 电路故障可能是 （ 1 6 ） 。
图 6
② 现将电压表并联接入 A、B、C 中某两点间，通过观察
闭合开关前后电压表的示数，可以确定故障。请写出电压表接入点、闭合开关前后电压表示
数及对应的故障。 （ 1 7 ）
13．2021 年，我国“天问一号”携带“祝融号”火星车成功登陆火星，实现了通过一次任
务完成火星环绕、着陆和巡视三大目标，标志着我国行星探测领域跨入世界先进行列。“天
问一号”由环绕器、着陆巡视器两部分组成。
① 请分析环绕器绕火星运动的过程中，是否受到力的作用，并说明理由。 （ 1 8 ）
② 着陆过程中，在距火星表面 1.5 公里高度，着陆巡视器会经历反推发动机减速过
程。在此过程中，“天问一号”应该 （ 1 9 ） 火星表面喷气（选填“朝着”或“背向”），这是利用了 （ 2 0 ） 来实现减速的目的。
③ 如图 7（a）所示“祝融号”驶离着陆平台，后置照相机对平台先后拍摄了图 7
（b）、（c）、（d）三张照片，拍摄过程中相机镜头逐步 （ 2 1 ） （选填“向外伸”或“向
内缩”）。
（a） （b） （c） （d）
图 7

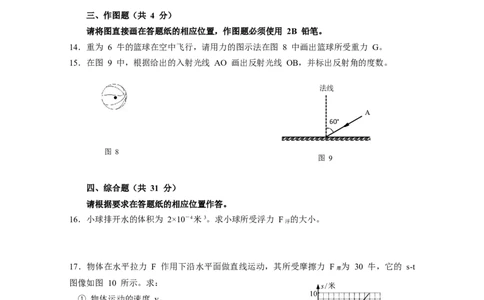

三、作图题（共 4 分）
请将图直接画在答题纸的相应位置，作图题必须使用 2B 铅笔。
14．重为 6 牛的篮球在空中飞行，请用力的图示法在图 8 中画出篮球所受重力 G。
15．在图 9 中，根据给出的入射光线 AO 画出反射光线 OB，并标出反射角的度数。
法线
A
60°
图 8
图 9
四、综合题（共 31 分）
请根据要求在答题纸的相应位置作答。
16．小球排开水的体积为 2×10－4米3。求小球所受浮力 F 的大小。
浮
17．物体在水平拉力 F 作用下沿水平面做直线运动，其所受摩擦力 F 为 30 牛，它的 s-t
摩
图像如图 10 所示。求：
① 物体运动的速度 v。
② 5 秒内拉力 F 做的功 W 和功率 P。
图 10
18．如图 11 所示，重为 0.4 牛，底面积为 2×10－2米2的薄壁圆
柱形容器放置在水平地面上，容器内装有深度为 0.1 米的水。
图
11① 求水的质量 m 。
水
② 求容器对水平地面的压强 p。
第一个 第二个
③ 现将两个完全相同、质量均为 3 千克的正方体依
放入后 放入后
次浸没在容器中。两次放入后，水对容器底部压强 p 如
水
p 水 （帕） 1470 1764
右表所示。为了求得正方体的密度，小明的解题过程如
下：
请判断小明的解题过程是否合理，并写出理由。

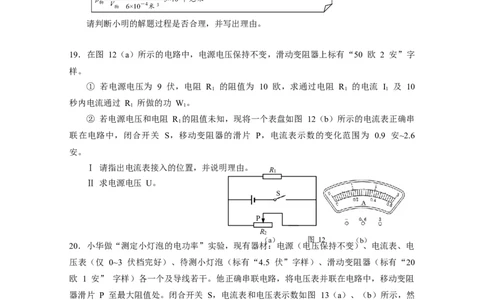

19．在图 12（a）所示的电路中，电源电压保持不变，滑动变阻器上标有“50 欧 2 安”字
样。
① 若电源电压为 9 伏，电阻 R 的阻值为 10 欧，求通过电阻 R 的电流 I 及 10
1 1 1
秒内电流通过 R 所做的功 W。
1 1
② 若电源电压和电阻 R 的阻值未知，现将一个表盘如图 12（b）所示的电流表正确串
1
联在电路中，闭合开关 S，移动变阻器的滑片 P，电流表示数的变化范围为 0.9 安~2.6
安。
Ⅰ 请指出电流表接入的位置，并说明理由。
R1
Ⅱ 求电源电压 U。
S
P
R2
（a） 图 12 （b）
20．小华做“测定小灯泡的电功率”实验，现有器材：电源（电压保持不变）、电流表、电
压表（仅 0~3 伏档完好）、待测小灯泡（标有“4.5 伏”字样）、滑动变阻器（标有“20
欧 1 安” 字样）各一个及导线若干。他正确串联电路，将电压表并联在电路中，移动变阻
器滑片 P 至最大阻值处。闭合开关 S，电流表和电压表示数如图 13（a）、（b）所示，然
后移动变阻器滑片 P，两电表示数均有变化。
① 实验中小华将电压表并联在 （ 1 ） 两端（选填“小灯”、
“滑动变阻器”或“电源”）。
② 为了测出小灯泡的额定功率，经过思考，小华断开开关 S，
（a）
对电路进行了调整，闭合开关 S，移动变阻器的滑片，当小灯正常
发光时，电流表指针自图 13（a）位置转过五小格，请根据相关信
（b）
息：
图 13
Ⅰ 通过计算说明小灯正常发光时，滑动变阻器连入电路的阻值。 （ 2 ）
Ⅱ 小灯的额定功率 P 额为 （ 3 ） 瓦。
