黄浦区 2022 年九年级学业水平考试模拟考
综合测试卷
（满分135分，考试时间 120分钟） 2022年5月
物理部分
（满分70 分）
考生注意：
1．本试卷物理部分含四个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律
无效。

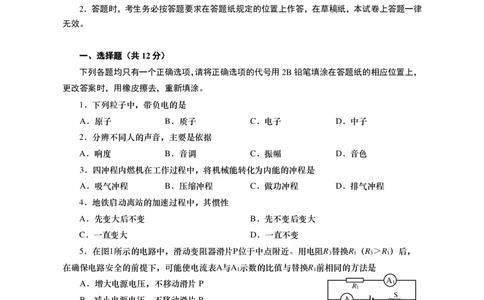

一、选择题（共12分）
下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，
更改答案时，用橡皮擦去，重新填涂。
1．下列粒子中，带负电的是
A．原子 B．质子 C．电子 D．中子
2．分辨不同人的声音，主要是依据
A．响度 B．音调 C．振幅 D．音色
3．四冲程内燃机在工作过程中，将机械能转化为内能的冲程是
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程
4．地铁启动离站的加速过程中，其惯性
A．先变大后不变 B．先不变后变大
C．一直变大 D．一直不变
5．在图1所示的电路中，滑动变阻器滑片P位于中点附近。用电阻R 替换R （R ＞R ）后，
3 1 3 1
在确保电路安全的前提下，可能使电流表A与A 示数的比值与替换R 前相同的方法是
1 1
A
A．增大电源电压，不移动滑片P 1
R1
S
B．减小电源电压，不移动滑片P A
P
C．电源电压不变，滑片P向右移
R2
D．电源电压不变，滑片P向左移 图1
6．如图2所示，实心均匀正方体甲、乙置于水平地面上，它们的质量为m 、m ，对水平
甲 乙
地面的压强为p 、p 。现沿水平方向在上部分别截去相同高度的部分，剩余部分对水平面压力
甲 乙
变化量∆F ＜∆F ，则下列关系中一定成立的是
甲 乙
乙
A．p ＝p B．p ＞p 甲
甲 乙 甲 乙
C．m ＝m D．m ＞m
甲 乙 甲 乙 图2
九年级综合试卷（物理部分） 第1页 共4页二、填空题（共23分）
请将结果填入答题纸的相应位置。
7．电能的优点是便于 （1） ，便于输送和分配。标有“220V 100W”字样的电视机正常工作
2小时，耗电 （2） 度。电视屏上红、蓝、 （3） 三原色光组合比例变化时，看到图像的颜色也
随着变化。
8．如图3所示，阳光透过凸透镜，能点燃下方纸片，这是因为凸透镜对光有 （4） 作用，
该过程是利用 （5） 的方式改变了纸片的内能。若将凸透镜向纸片逐渐靠近，以凸透镜为参照
物，纸片是 （6） 的（选填“运动”或“静止”）。

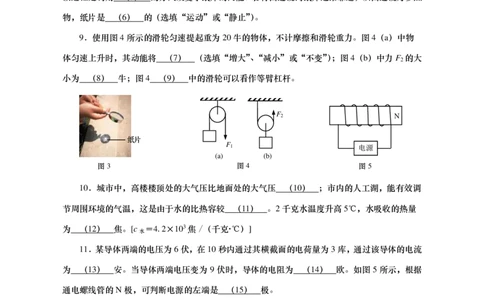

9．使用图4所示的滑轮匀速提起重为20牛的物体，不计摩擦和滑轮重力。图4（a）中物
体匀速上升时，其动能将 （7） （选填“增大”、“减小”或“不变”）；图4（b）中力F 的大
2
小为 （8） 牛；图4 （9） 中的滑轮可以看作等臂杠杆。
F 2 N
纸片
F
1 电源
(a) (b)
图3 图4 图5
10．城市中，高楼楼顶处的大气压比地面处的大气压 （10） ；市内的人工湖，能有效调
节周围环境的气温，这是由于水的比热容较 （11） 。2千克水温度升高5℃，水吸收的热量
为 （12） 焦。[c ＝4.2×103焦 /（千克·℃）]
水
11．某导体两端的电压为6伏，在10秒内通过其横截面的电荷量为3库，通过该导体的电流
为 （13） 安。当导体两端电压变为9伏时，导体的电阻为 （14） 欧。如图5所示，根据
通电螺线管的N极，可判断电源的左端是 （15） 极。
12．在图6所示的电路中，电源电压为U保持不变。闭合开关
L
R A B
S，电路正常工作。一段时间后，灯熄灭。已知电路中仅有一处故障，
且只发生在灯L或电阻R上。
C S
①电路故障可能是 （16） 。 图6
②现将电压表并联接入A、B、C中某两点间，通过观察闭合开关前后电压表的示数，可以
确定故障。请写出电压表接入点、闭合开关前后电压表示数及对应的故障。 （17）
九年级综合试卷（物理部分） 第2页 共4页13．2021年，我国“天问一号”携带“祝融号”火星车成功登陆火星，实现了通过一次任
务完成火星环绕、着陆和巡视三大目标，标志着我国行星探测领域跨入世界先进行列。“天问一
号”由环绕器、着陆巡视器两部分组成。
①请分析环绕器绕火星运动的过程中，是否受到力的作用，并说明理由。 （18）
②着陆过程中，在距火星表面 1.5 公里高度，着陆巡视器会经历反推发动机减速过程。在此
过程中，“天问一号”应该 （19） 火星表面喷气（选填“朝着”或“背向”），这是利用了 （20）
来实现减速的目的。

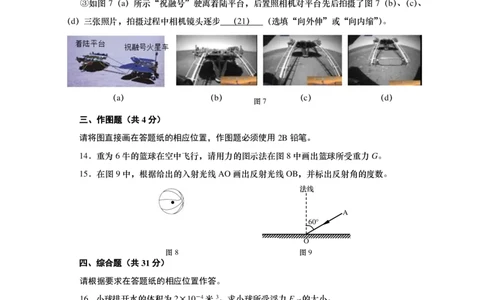

③如图 7（a）所示“祝融号”驶离着陆平台，后置照相机对平台先后拍摄了图 7（b）、（c）、
（d）三张照片，拍摄过程中相机镜头逐步 （21） （选填“向外伸”或“向内缩”）。
（a） （b） （c） （d）
图7
三、作图题（共4分）
请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。
14．重为6牛的篮球在空中飞行，请用力的图示法在图8中画出篮球所受重力G。
15．在图9中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。
法线
A
60°
O
图8 图9
四、综合题（共31分）
请根据要求在答题纸的相应位置作答。
16．小球排开水的体积为2×10－4米3。求小球所受浮力F 的大小。
浮
17．物体在水平拉力 F 作用下沿水平面做直线运动，其所受摩擦力F 为 30 牛，它的 s-t 图
摩
s/米
像如图10所示。求： 10
8
①物体运动的速度v。
6
②5秒内拉力F做的功W和功率P。 4
2
0 1 2 3 4 5 6 t/秒
图10
九年级综合试卷（物理部分） 第3页 共4页18．如图11所示，重为0.4牛，底面积为2×10－2米2的薄壁圆柱形
容器放置在水平地面上，容器内装有深度为0.1米的水。
①求水的质量m 。
水
②求容器对水平地面的压强p。 图11
③现将两个完全相同、质量均为 3 千克的正方体依次浸没 第一个 第二个
在容器中。两次放入后，水对容器底部压强p 如右表所示。为 放入后 放入后
水
了求得正方体的密度，小明的解题过程如下： p （帕） 1470 1764
水
V =∆V =S∆h =S
∆p
水 =0.02米2×
1764帕−1470帕
=6×10－4米3
物 水 水 ρ
水
g 1×103千克/米3×9.8牛/千克
ρ =
m
物 =
3千克
=5×103千克/米3
物 V
物
6×10－4米3
请判断小明的解题过程是否合理，并写出理由。

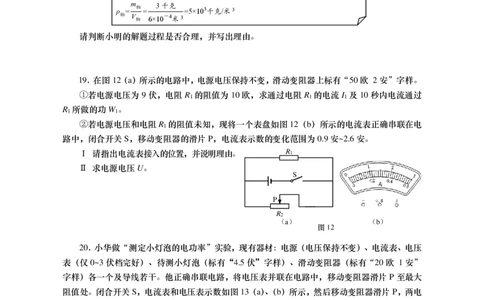

19．在图12（a）所示的电路中，电源电压保持不变，滑动变阻器上标有“50欧 2安”字样。
①若电源电压为9伏，电阻R 的阻值为10欧，求通过电阻R 的电流I 及10秒内电流通过
1 1 1
R 所做的功W 。
1 1
②若电源电压和电阻R 的阻值未知，现将一个表盘如图12（b）所示的电流表正确串联在电
1
路中，闭合开关S，移动变阻器的滑片P，电流表示数的变化范围为0.9安~2.6安。
Ⅰ 请指出电流表接入的位置，并说明理由。 R1
Ⅱ 求电源电压U。
S
P
R2
（a） （b）
图12
20．小华做“测定小灯泡的电功率”实验，现有器材：电源（电压保持不变）、电流表、电压
表（仅0~3伏档完好）、待测小灯泡（标有“4.5伏”字样）、滑动变阻器（标有“20欧 1安”
字样）各一个及导线若干。他正确串联电路，将电压表并联在电路中，移动变阻器滑片P 至最大
阻值处。闭合开关S，电流表和电压表示数如图13（a）、（b）所示，然后移动变阻器滑片P，两电
表示数均有变化。
①实验中小华将电压表并联在 （1） 两端（选填“小灯”、“滑动
变阻器”或“电源”）。
②为了测出小灯泡的额定功率，经过思考，小华断开开关S，对电路
（a）
进行了调整，闭合开关S，移动变阻器的滑片，当小灯正常发光时，电流
表指针自图13（a）位置转过五小格，请根据相关信息：
Ⅰ 通过计算说明小灯正常发光时，滑动变阻器连入电路的阻值。
（2）
（b）
Ⅱ 小灯的额定功率P 额 为 （3） 瓦。 图13
九年级综合试卷（物理部分） 第4页 共4页
