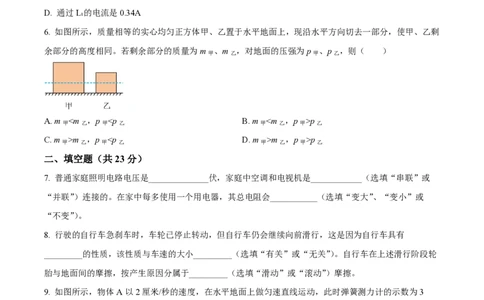

m ，p >p 甲 乙 甲 乙 甲 乙 甲 乙 二、填空题（共 23分） 7. 普通家庭照明电路电压是______________伏，家庭中空调和电视机是____________（选填“串联”或 “并联”）连接的。在家中每多使用一个用电器，其总电阻会___________（选填“变大”、“变小”或 “不变”）。 8. 行驶的自行车急刹车时，车轮已停止转动，但自行车仍会继续向前滑行，这是因为自行车具有 _________的性质，该性质与车速的大小_________（选填“有关”或“无关”）。自行车在上述滑行阶段轮 胎与地面间的摩擦，按产生原因分属于_________（选填“滑动”或“滚动”）摩擦。 9. 如图所示，物体A以2厘米/秒的速度，在水平地面上做匀速直线运动，此时弹簧测力计的示数为3 牛，水平拉力F=___________牛，物体A受到的摩擦力f=___________牛，2秒内拉力F走过的距离 ___________米。（不计轮、绳重、摩擦） 10. 一块重为30牛，体积为2×103米3的金属块，用细绳拉着浸没在水中，如图所示，金属块受到浮力的 大小为_____牛，所受重力与拉力的合力方向为_____．现将金属块从图中位置缓慢拉至刚好离开水面的过 第2页/共7页 学科网（北京）股份有限公司上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V: jiajiao6767 ) 程，金属块所受的拉力F_____（选填“变大”、“不变”或“变小”）． 11. 若12秒内通过某导体横截面的电荷量为6库，则通过该导体的电流为________安，若此时导体两端电 压为10伏，则其电阻为________欧，这段时间内电流做功为________焦。 12. 在图示的电路中，电源电压保持不变，R =2R ，闭合开关S，电压表示数为U ，电流表示数为I 一段时 1 2 0 0. 间后，电路出现故障，两电表指针向同一方向发生偏转，故障仅发生在电阻R 或R 上，其他元件仍保持完 1 2 好。请写出两电表示数及相应的故障______。 13. 如图所示为中国航天员在离地球360千米的高空完成太空作业的情况，小华在观看视频时发现航天员 要穿着厚厚的航天服才能走出太空舱，通过查阅资料，他得到以下信息：（1）1个标准大气压是人类最适 应的环境，0.3个标准大气压是人类低气压承受极限；（2）不同海拔高度处的大气压值不同（见下表）： 海拔高度h千米 0 0.1 0.2 0.3 0.4 1 1.5 2 3 4 5 6 7 第3页/共7页 学科网（北京）股份有限公司上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V: jiajiao6767 ) 大气压强 p/105帕 1.0 0.99 0.98 0.97 0.96 0.9 0.85 0.8 0.7 0.62 0.54 0.47 0.41 ①分析表中的数据大气压强p和海拔高度h的变化情况，可得出的初步结论是：_______； ②进一步分析表中数据可得：当海拔高度h为0.8千米时，p为______105帕； ③根据上述查阅资料的信息和表格中的相关信息，说明航天服的作用，并写出判断依据：_______。 三、作图题（共 5分） 14. 在图中，手指压物块的力为6牛，请用力的图示法画出物块对竖直墙面的压力F。 15. 在图 中根据通电螺线管的 N 极，标出磁感线方向，电源的正、负极和小磁针的 N 极。 四、综合题（共 30分） 16. 质量是2kg的某种物质温度从10℃升高了20℃时，吸收的热量是1.88×104J，该物质的比热容是多 少？ 17. 如图，神舟十三号返回地球，返回舱在离地104m的高空打开主伞，在主伞的作用下减速至10m/s，此 后匀速下降，距离地面1m时启动反推发动机减速，最后稳稳落地。打开主伞至落地这一过程历时约 800s。若返回舱总质量3×103kg，g取10N/kg。求： （1）这一过程，返回舱重力做的功； （2）这一过程，返回舱重力做功的功率。 第4页/共7页 学科网（北京）股份有限公司上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V: jiajiao6767 ) 18. 在如图所示的电路中，电源电压为6V且不变。电阻R 的阻值为10Ω，滑动变阻器R 上标有“20Ω 1 2 2A”字样。闭合开关S，电流表示数为0.3A。求： （1）电压表的示数； （2）滑动变阻器R 连入电路的阻值； 2 （3）若移动滑动变阻器滑片P到某一位置时，通电10s后，整个电路至少消耗多少电能？ 19. 如图所示，甲、乙分别为实心正方体A和B，已知A为塑料块（不吸水），其棱长为20cm，密度为 0.5g/cm3；B为合金块，其质量为3kg，密度为3g/cm3。（g取10N/kg）求： （1）物体A的质量； （2）物体B放置在水平地面上时，对水平地面的压强； （3）若将A沿水平方向切去n厘米，按图丙所示方式放置在水中时，A刚好能浸没，求：n的值。 20. 如图（a）所示电路，电源电压为12伏且不变，R 的阻值为20欧，滑动变阻器R 是规格为“20欧3 1 2 安”和“60欧2安”中的一个，闭合开关S后。 第5页/共7页 学科网（北京）股份有限公司上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V: jiajiao6767 ) （1）求通过R 的电流I ；（ ） 1 1 （2）求10秒内电流通过R 做的功W 。（ ） 1 1 （3）若将一个表盘如图（b）所示的完好的电流表接人电路某处，在电路安全工作的情况下，移动变阻器 的滑片P，使电路消耗的最大功率与最小功率的比值最大。 ①请判断符合上述要求所用变阻器的规格是________；电流表连接在_______（选填“a”、“b”或“a或 b”）处。 ②求此功率的最大值P 。（ ） 最大 第6页/共7页 学科网（北京）股份有限公司上海最大家教平台---嘉惠家教 2万余上海老师任您选（在职老师、机构老师、985学霸大学生应有尽有 ，+V: jiajiao6767 ) 第7页/共7页 学科网（北京）股份有限公司
