广西北部湾经济区2019-2020学年九年级11 月月考物理试题
学校:___________姓名：___________班级：___________考号：___________
1．以下用品中，在通常情况下属于导体的是（ ）
A．橡皮擦 B．电热水壶 C．玻璃杯 D．塑料尺
2．如图所示的用电器中，利用电流热效应工作的是( )
A． 电风扇 B． 电热水壶
C． 扬声器 D． 滚筒洗衣机
3．下列数据最符合实际的是（ ）
A．家用手电筒的功率约为200W B．教室电脑的功率约为2000W
C．空调制冷时的功率约为1000W D．家庭电路电压为22V
4．关于温度、热量、热传递和内能，下列说法中正确的是（ ）
A．物体的温度越高所含的热量越多
B．内燃机做功冲程将机械能转化成内能
C．热量是从内能大的物体传递到内能小的物体
D．物体温度升高，其内能增大
5．下列关于电功率的说法中正确的是( )
A．用电器功率越大，做功越多
B．用电器功率越大，做功越快
C．用电器功率越大，做功越慢
D．用电器做功越多，功率越大
6．端午节吃粽子是我国的传统习俗，对“煮粽子”的情景分析正确的是（ ）
A．粽子温度升高，是通过做功的方式来增大内能
B．锅边沿冒出的大量“白气”是水蒸气
C．“粽叶飘香”说明分子在永不停息地做无规则运动
www.youyi100.com
第 1 页 共 24 页D．水温升高．水的比热容变大
7．如图所示的各种做法中，符合安全用电原则的是( )
A． 将手指塞进插座 B． 在高压线下放风筝
C． 用湿手拔插头 D． 冰箱的金属壳接地
8．如图所示是几位同学设计的电路．闭合开关，L、L 都能发光的是（ ）
1 2
A． B．
C． D．
9．下列说法中正确的是（ ）
A．电流越大电压就越大
B．电压一定时，电阻与电流成反比。
C．电阻一定时，电压与电流成正比
D．影响电阻大小的因素是导体的材料、长度、横截面积

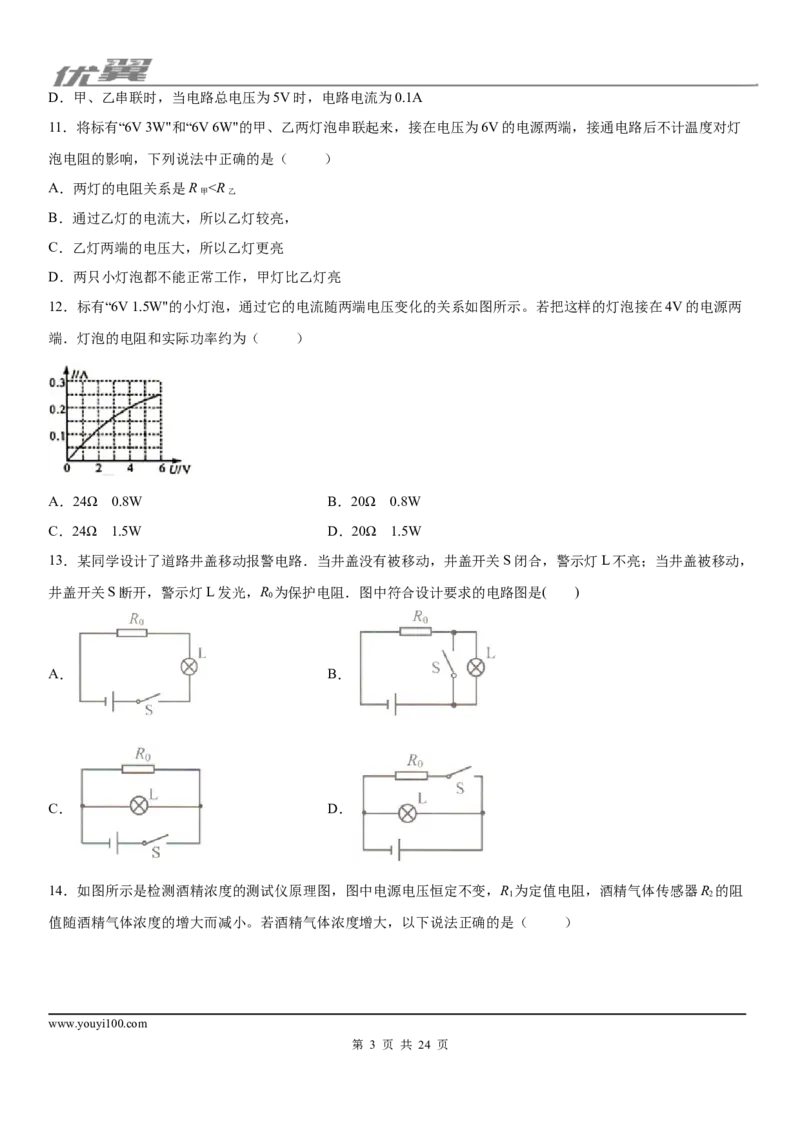

10．如图所示是电阻中和乙的U-I图象，下列说法正确的是（ ）
A．甲的电阻值保持10Ω不变
B．乙的电阻值保持20Ω不变
C．甲、乙并联时，当干路电流为0.3A时，电源电压为2V
www.youyi100.com
第 2 页 共 24 页D．甲、乙串联时，当电路总电压为5V时，电路电流为0.1A
11．将标有“6V 3W"和“6V 6W"的甲、乙两灯泡串联起来，接在电压为6V的电源两端，接通电路后不计温度对灯
泡电阻的影响，下列说法中正确的是（ ）
A．两灯的电阻关系是R I，A管中的液面较低
1 2 1 2
C．I=I，A管中的液面较高 D．I>I，A管中的液面较高
1 2 1 2
16．如图所示电路图．电器电压恒为4．5V．电流表的量程为”0~0.6A"，电压表的量程为”0~3V"．灯泡上标有
“2.5V 1.25W"字样（不考虑灯丝电阻变化）。滑动变阻器R的规格为“20Ω 1A"．闭合开关，在保证电路安全的情况
下．移动滑片P的过程中（ ）
A．电流表的示数最大为0.6A B．电路消耗的最大电功率为2.8W
C．灯泡消耗的最小功率为0.13W D．滑动变凰器接入电路的量小电阻为4Ω
17．学校举行了“关化我们的校园”实践活动，同学们用砂纸擦除校园周边的“小广告”。擦除过程中感觉砂纸发热，
这是通过______（选填“做功“或”热传递"）改变内能，这个过程中，______能转化为内能。
18．小明用手中的塑料尺在干提头发上摩擦几下发现能吸引小纸屑。这是______现象，当塑料尺靠近带负电的小
球，小球被排斥，说明该塑料尺带_______（选填“正“或“负“）电。
19．用两个相同的“热得快”．分别给质量、初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化的
图象如图所示。在相同的时间内，甲、乙两种液体吸收的热量______（选填“相同”或“不同”。根据图象可知，甲液
www.youyi100.com
第 4 页 共 24 页体的比热容______（选填“大于”、“等于“或“小于”）乙液体的比热容。
20．小明把电吹风机单独接入家庭电路并使其工作，发现电能表的转盘在10min内转过150圈，电能表铭牌如图
所示，此时电能表的读数为_____kW·h，这段时间内，电吹风机消耗的电能是______kW·h，该电吹风的电功率
是_________W．
21．有两只定值电阻，R 标有"10V 10W"字样，R 标有"9V 5.4W"字样，现在把它们串联起来使用，通过电路的最
1 2
大电流为_________A，两端允许加的最高电压是_________V；若把它们并联起来使用，干路允许通过的最大电流
是_________A。
22．如图所示。电源电压不变，R 为定值电阻，R 为滑动变阻器（a、b为其两端点）；当滑片P在b端时，电流
1 2
表示数为0.4A，R 消耗的功率为3.2W．当滑片P移动至某一位置时，电流表示数为1A，R 消耗的功率为2W．则
2 2
当滑片P从a端移到b端的过程中，R 的最大阻值为______Ω；电源电压为______V，R 消耗的电功率变化了
2 1
______W。
23．请用笔画线表示导线，将图中的插座正确接入家庭电路中；
（_____）
www.youyi100.com

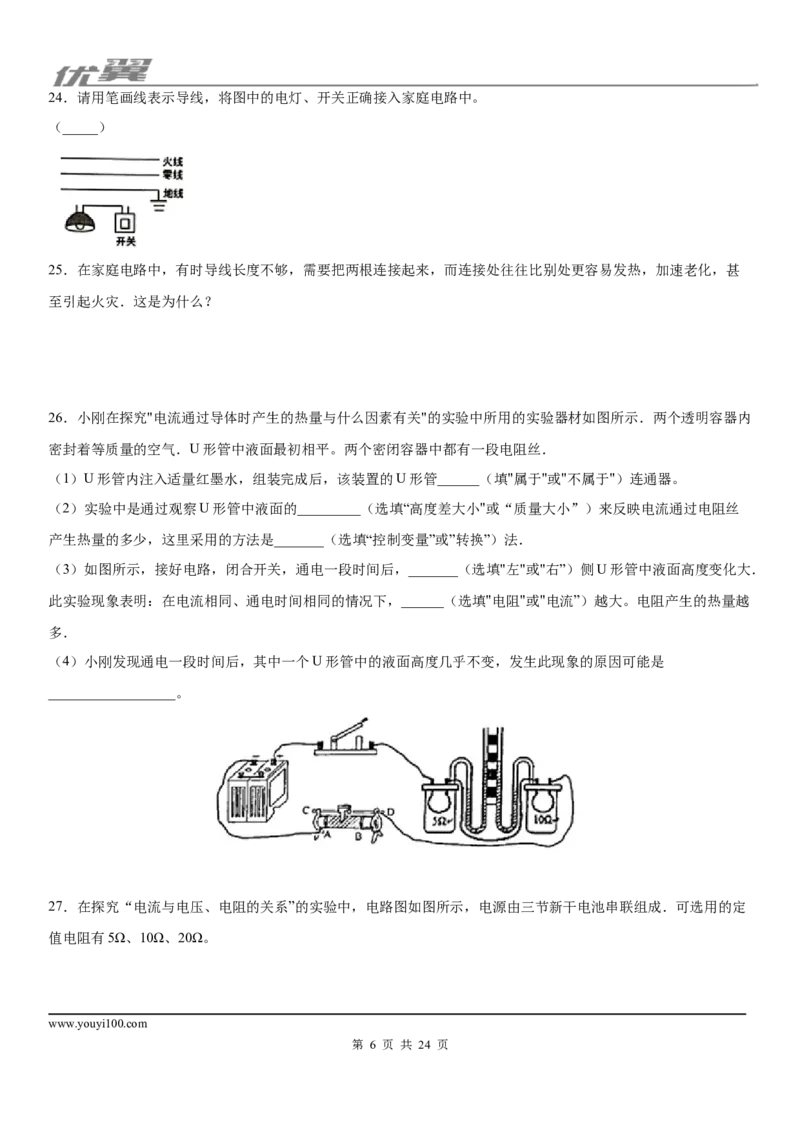

第 5 页 共 24 页24．请用笔画线表示导线，将图中的电灯、开关正确接入家庭电路中。
（_____）
25．在家庭电路中，有时导线长度不够，需要把两根连接起来，而连接处往往比别处更容易发热，加速老化，甚
至引起火灾．这是为什么？
26．小刚在探究"电流通过导体时产生的热量与什么因素有关"的实验中所用的实验器材如图所示．两个透明容器内
密封着等质量的空气．U形管中液面最初相平。两个密闭容器中都有一段电阻丝．
（1）U形管内注入适量红墨水，组装完成后，该装置的U形管______（填"属于"或"不属于"）连通器。
（2）实验中是通过观察U形管中液面的_________（选填“高度差大小"或“质量大小”）来反映电流通过电阻丝
产生热量的多少，这里采用的方法是_______（选填“控制变量”或”转换”）法．
（3）如图所示，接好电路，闭合开关，通电一段时间后，_______（选填"左"或"右”）侧U形管中液面高度变化大．
此实验现象表明：在电流相同、通电时间相同的情况下，______（选填"电阻"或"电流”）越大。电阻产生的热量越
多．
（4）小刚发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是
__________________。

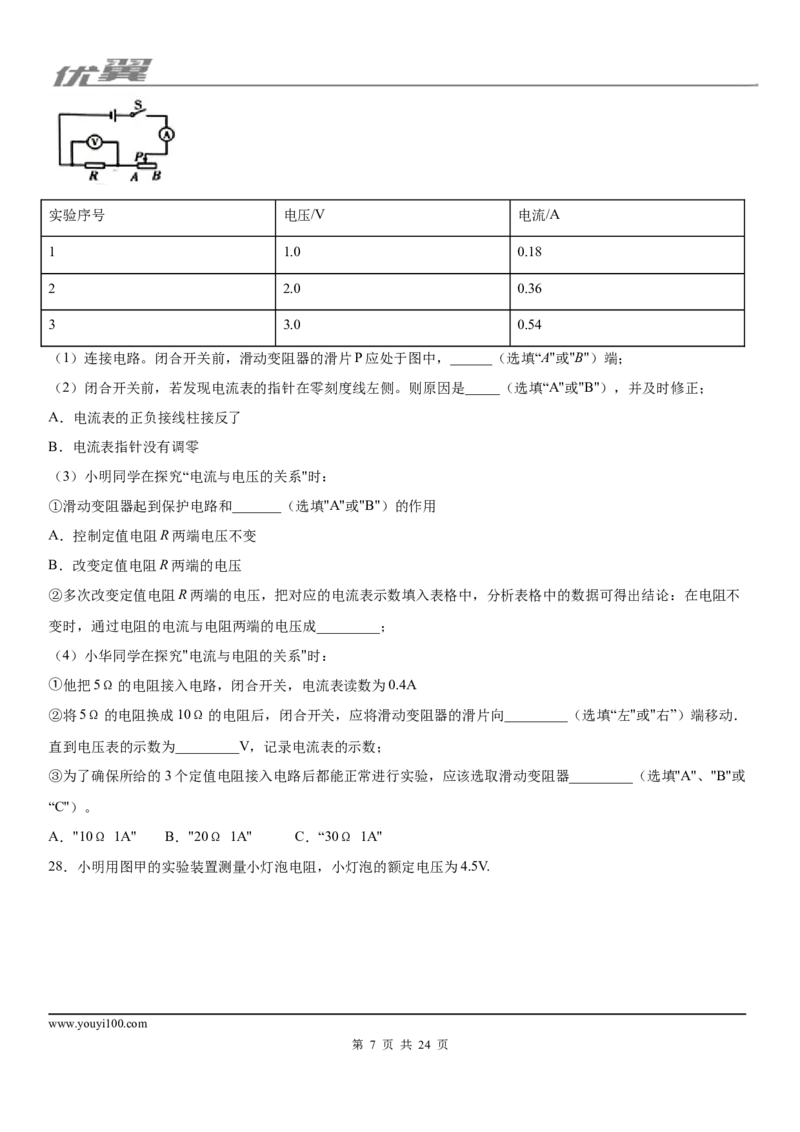

27．在探究“电流与电压、电阻的关系”的实验中，电路图如图所示，电源由三节新干电池串联组成．可选用的定
值电阻有5Ω、10Ω、20Ω。
www.youyi100.com
第 6 页 共 24 页实验序号 电压/V 电流/A
1 1.0 0.18
2 2.0 0.36
3 3.0 0.54
（1）连接电路。闭合开关前，滑动变阻器的滑片P应处于图中，______（选填“A"或"B"）端；
（2）闭合开关前，若发现电流表的指针在零刻度线左侧。则原因是_____（选填“A"或"B"），并及时修正；
A．电流表的正负接线柱接反了
B．电流表指针没有调零
（3）小明同学在探究“电流与电压的关系"时：
①滑动变阻器起到保护电路和_______（选填"A"或"B"）的作用
A．控制定值电阻R两端电压不变
B．改变定值电阻R两端的电压
②多次改变定值电阻R两端的电压，把对应的电流表示数填入表格中，分析表格中的数据可得出结论：在电阻不
变时，通过电阻的电流与电阻两端的电压成_________；
（4）小华同学在探究"电流与电阻的关系"时：
①他把5Ω的电阻接入电路，闭合开关，电流表读数为0.4A
②将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向_________（选填“左"或"右”）端移动．
直到电压表的示数为_________V，记录电流表的示数；
③为了确保所给的3个定值电阻接入电路后都能正常进行实验，应该选取滑动变阻器_________（选填"A"、"B"或
“C"）。
A．"10Ω 1A" B．"20Ω 1A" C．“30Ω 1A"

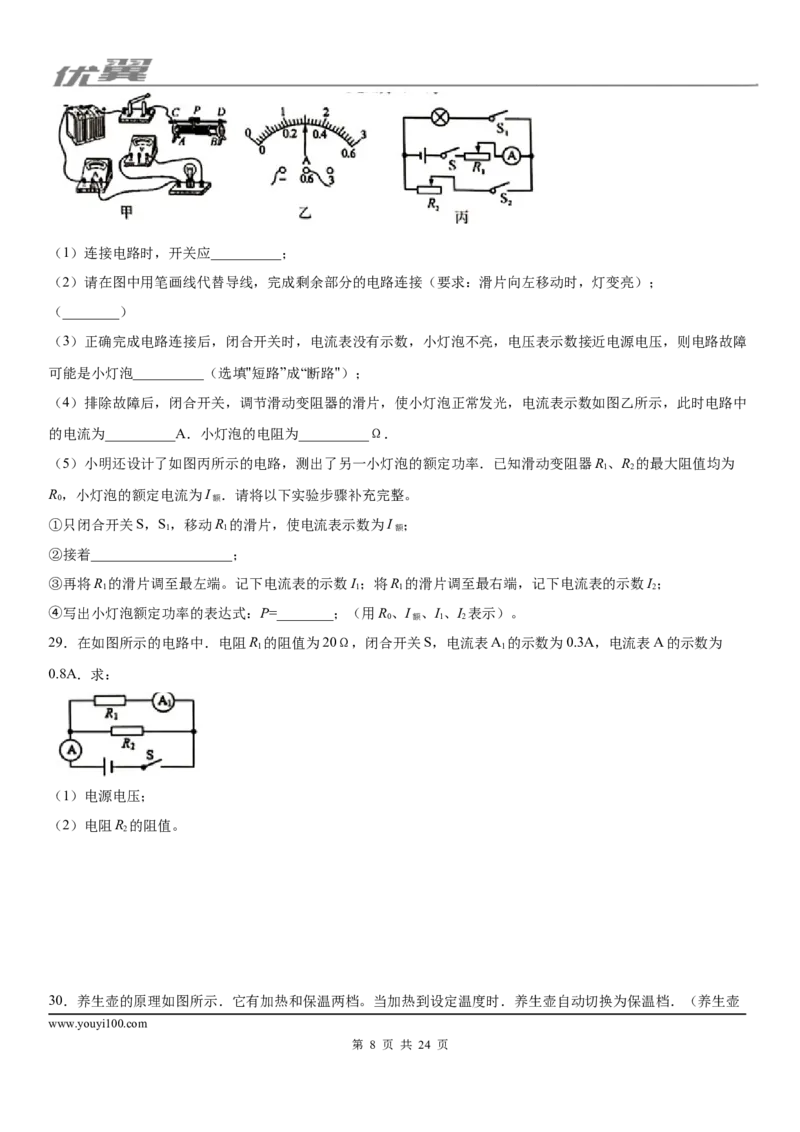

28．小明用图甲的实验装置测量小灯泡电阻，小灯泡的额定电压为4.5V.
www.youyi100.com
第 7 页 共 24 页（1）连接电路时，开关应__________；
（2）请在图中用笔画线代替导线，完成剩余部分的电路连接（要求：滑片向左移动时，灯变亮）；
（________）
（3）正确完成电路连接后，闭合开关时，电流表没有示数，小灯泡不亮，电压表示数接近电源电压，则电路故障
可能是小灯泡__________（选填"短路”成“断路"）；
（4）排除故障后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，电流表示数如图乙所示，此时电路中
的电流为__________A．小灯泡的电阻为__________Ω．
（5）小明还设计了如图丙所示的电路，测出了另一小灯泡的额定功率．已知滑动变阻器R、R 的最大阻值均为
1 2
R，小灯泡的额定电流为I ．请将以下实验步骤补充完整。
0 额
①只闭合开关S，S，移动R 的滑片，使电流表示数为I ；
1 1 额
②接着____________________；
③再将R 的滑片调至最左端。记下电流表的示数I；将R 的滑片调至最右端，记下电流表的示数I；
1 1 1 2
④写出小灯泡额定功率的表达式：P=________；（用R、I 、I、I 表示）。
0 额 1 2
29．在如图所示的电路中．电阻R 的阻值为20Ω，闭合开关S，电流表A 的示数为0.3A，电流表A的示数为
1 1
0.8A．求：
（1）电源电压；
（2）电阻R 的阻值。
2

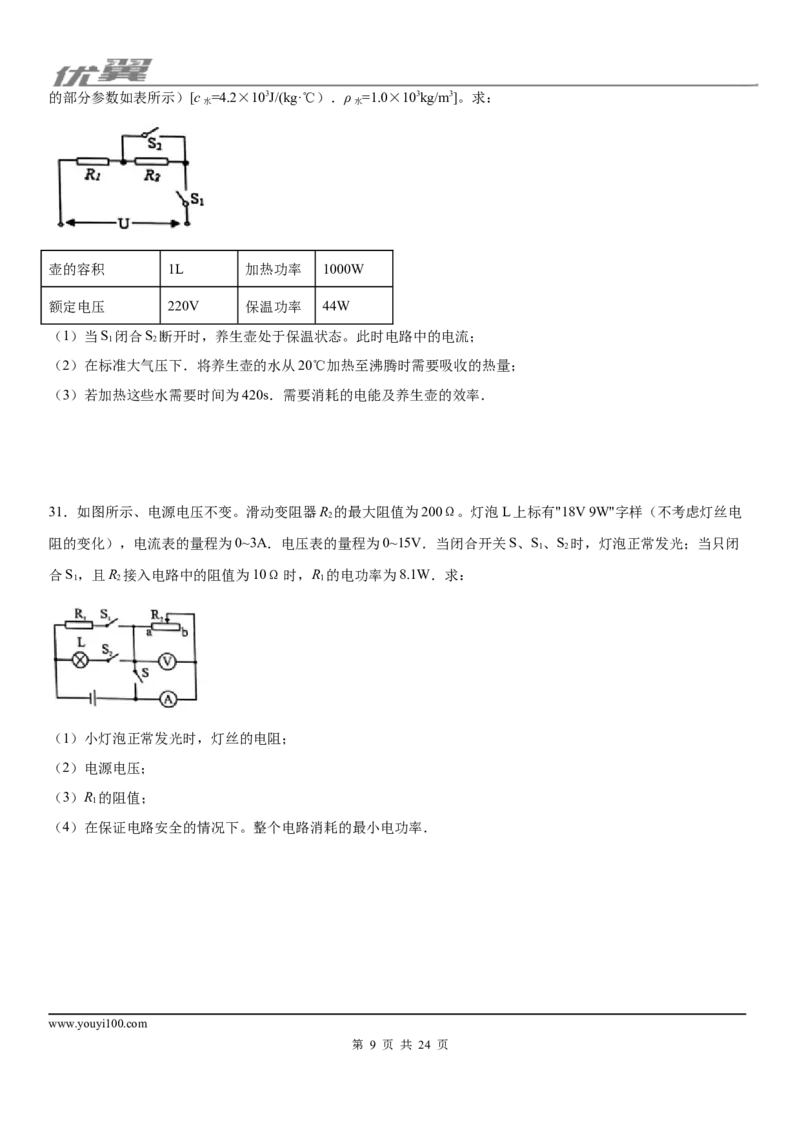

30．养生壶的原理如图所示．它有加热和保温两档。当加热到设定温度时．养生壶自动切换为保温档．（养生壶
www.youyi100.com
第 8 页 共 24 页的部分参数如表所示）[c =4.2×103J/(kg·℃）．ρ =1.0×103kg/m3]。求：
水 水
壶的容积 1L 加热功率 1000W
额定电压 220V 保温功率 44W
（1）当S 闭合S 断开时，养生壶处于保温状态。此时电路中的电流；
1 2
（2）在标准大气压下．将养生壶的水从20℃加热至沸腾时需要吸收的热量；
（3）若加热这些水需要时间为420s．需要消耗的电能及养生壶的效率．
31．如图所示、电源电压不变。滑动变阻器R 的最大阻值为200Ω。灯泡L上标有"18V 9W"字样（不考虑灯丝电
2
阻的变化），电流表的量程为0~3A．电压表的量程为0~15V．当闭合开关S、S、S 时，灯泡正常发光；当只闭
1 2
合S，且R 接入电路中的阻值为10Ω时，R 的电功率为8.1W．求：
1 2 1
（1）小灯泡正常发光时，灯丝的电阻；
（2）电源电压；
（3）R 的阻值；
1
（4）在保证电路安全的情况下。整个电路消耗的最小电功率．
www.youyi100.com
第 9 页 共 24 页参考答案
1．B
【解析】
【详解】
A．橡皮擦不容易导电，属于绝缘体，故A不符合题意；
B．电热水壶容易导电，属于导体，故B符合题意；
C．玻璃杯不容易导电，属于绝缘体，故C不符合题意；
D．塑料尺不容易导电，属于绝缘体；故D不符合题意。
2．B
【解析】
【分析】
电流的热效应就是把电能转化为内能，结合用电器的能量转化可做出判断．
【详解】
A.D电风扇和滚筒洗衣机主要是把电能转化为机械能，不是利用电流热效应工作的，不符合题意；
B.电水壶是把电能转化为内能，是利用电流的热效应工作，故符合题意；
C.扬声器主要将电能转化为声能，不是利用电流热效应工作的，不符合题意．
故选B.
3．C
【解析】
【详解】
A．家用手电筒的额定功率约10W，故A不符合实际；
B．教室电脑的功率约为200W左右，故B不符合实际；
C．空调制冷时的功率约为1000W，故C符合实际；
D．家庭电路电压为220V，故D不符合实际。
4．D
【解析】
【详解】
A．热量是过程量，描述它的术语只能用“吸收”和“放出”，不能用“含有”，故A错误；
B．内燃机做功冲程将内能转化成机械能，故B错误；
C．热量是从高温物体传递给低温物体，内能大的物体温度不一定高，故C错误；
D．物体温度升高，分子运动加剧，所以内能增加，故D正确。
5．B
www.youyi100.com
第 10 页 共 24 页【解析】
【分析】
【详解】
用电器的电功率越大，所做的功越多，从公式W Pt可知，应该考虑时间t，故A、D不符合题意；用电器的电功
率是表示用电器做功快慢的物理量，所以用电器的电功率越大，表示它做功越快，C错误，B符合题意．
6．C
【解析】
【详解】
A．煮粽子时，粽子从水中吸收热量温度升高，这是通过热传递改变物体的内能，故A错误；
B．锅边沿冒出的大量“白气”是水蒸气遇到冷的空气，液化成小水珠形成的，故B错误；
C．“粽叶飘香”属于扩散现象，说明分子在永不停息的做无规则运动，故C正确；
D．比热容是物质的一种特性，它不仅与物质的种类有关，还与物质的状态有关，与温度无关，所以当水温升高后，
水的比热容不变，故D错误。
7．D
【解析】
【分析】
根据安全用电原则知识去分析：
（1）安全用电的基本原则是不接触低压带电体，不靠近高压带电体；
（2）水是导体；
（3）有金属外壳的家用电器外壳必须接地
【详解】
A、将手指塞进插座，会造成触电，不符合安全用电的原则，故A错误；
B、高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导电，使得放风筝的人触电，
不符合安全用电原则，故B错误；
C、水是电的导体，用湿手拔插头，可能会因水导电而发生触电事故，不符合安全用电原则，故C错误；
D、冰箱的金属壳接地，家用电器外壳加接地保护，是为了防止外壳带电而发生触电事故，符合安全用电的原则，
故D正确。
故选：D。
【点睛】
本题考查了安全用电的常识，注意不要同时将大功率的用电器同时工作，不要将导体与电源接触或靠近。
8．D
www.youyi100.com
第 11 页 共 24 页【解析】
【详解】
A．闭合开关后，L、L 都被短路，电流表容易被烧坏，故A不符合题意；
1 2
B．由于电压表串联在电路中，闭合开关后，电压表电阻特别大，研究电路时看成断开，所以两灯都不发光，故B
不符合题意；
C．闭合开关后，两灯并联，但由于电压表串联在干路上，电压表看成断开，所以两灯都不发光，故C不符合题意；
D．闭合开关后，两灯并联，电流表测量L 的电流，两灯都能发光，故D符合题意；
2
9．D
【解析】
【详解】
AC．因电压是形成电流的原因，所以电阻一定时，电流与电压成正比，而不是电压与电流成正比，故AC错误；
BD．电阻是导体本身的一种性质，只与导体的材料、长度、横截面积、温度有关，与两端的电压和通过的电流无
关，故B错误，D正确。
10．C
【解析】
【详解】
AB．由图象可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变，乙电阻的阻值变化；且当
U =2V时，对应的电流为0.1A，由I= 可得
甲
R = = =20Ω，
甲
故AB错误；
C．甲、乙并联在电路中，当电源电压为2V时，因并联电路中各支路两端的电压相等，所以，甲、乙两电阻两端
的电压均为2V，由图象可知，I =0.1A，I =0.2A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：
甲 乙
I=I +I =0.1A+0.2A=0.3A，
甲 乙
故C正确；
D．甲、乙串联在电路中，当电流为0.1A时，串联电路电流处处相等，所以通过甲、乙的电流均为0.1A，由图像
可知总电压等于两电压之和小于5V，故D错误。
11．D
www.youyi100.com
第 12 页 共 24 页【解析】
【详解】
A．根据P= 可得两灯泡的电阻：
R = = =12 ，
甲
R = = ，
乙
则R ＞R ，故A错误；
甲 乙
B．串联电路电流处处相等，通过两灯泡的电流一样，故B错误；
C．根据串联分压的特点，电阻越大分到的电压越大，故甲灯泡的电阻大分到电压大，故C错误；
D．串联电路中总电阻
R =R +R =12Ω+6Ω=18Ω，
总 甲 乙
电路中的电流
I= = = A
甲、乙两灯泡的实际电功率为：
P =I2R =( A)2 12 = W，
甲 甲
P =I2R =( A)2 6 = W，
乙 乙
故甲灯泡和乙灯泡的实际功率都小于它们的额定功率，都不能正常工作，P ＞P ，故甲灯比乙灯亮，故D正确。
甲 乙
12．B
【解析】
【详解】
由图象可知，当U=4V时，I=0.2A，则小灯泡的电阻：
R= = =20Ω，
www.youyi100.com
第 13 页 共 24 页小灯泡的实际电功率：
P=UI=4V×0.2A=0.8W，
故选B。
13．B
【解析】
【详解】
A题中警示灯与保护电阻串联，闭合开关，灯泡发光；断开开关，灯泡不发光，故A不符合题意；
由B图知道，闭合开关，灯泡被短路不能发光；断开开关，灯泡和定值电阻串联，灯泡能够发光，故B符合题意；
由C图知道，闭合开关，灯泡发光；断开开关，灯泡不发光，故C不符合题意；
由D图知道，无论开关是否闭合，灯泡都能发光，故D不符合题意．
14．A
【解析】
【详解】
AB．两电阻串联，R 为定值电阻，酒精气体传感器R 的阻值随酒精气体浓度的增大而减小。若酒精气体浓度增大，
1 2
R 的阻值减小，电路中总电阻减小，由I= 可知，电路中电流增大；电压表是测量定值电阻R 两端的电压，当
2 1
电流增大时，R 两端的电压
1
U=IR
1 1
跟着增大，故A正确，B错误；
C．电路中消耗的总功率
P =U I，
总 总
电路总电压不变，电流增大，总功率增大，故C错误；
D．R 消耗的功率
1
P=I2R
1 1
由于R 是定值电阻，电路中电流增大，R 的电功率增大，故D错误。
1 1
15．D
【解析】
【详解】
AC．由图可知，右侧两电阻丝并联后与左侧电阻丝串联，并联电路中干路电流等于各支路电流之和，所以I＞I，
1 2
故A、C均不符合题意；
www.youyi100.com
第 14 页 共 24 页BD．由Q=I2Rt可知，通电时间相同时，I＞I，
1 2
R=R=5Ω
1 2
所以左侧电阻产生的热量较多，密闭空气吸收热量后，体积不变，压强变大，左侧容器内气体的压强与大气压的
差值较大，A测玻璃管液面较高，故B不符合题意，D符合题意。
16．D
【解析】
【详解】
A．由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。根据P=UI可得，
灯的额定电流：
I = = =0.5A，
L额
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，所以，电路中的最大电流（即电流表的最大示数）为
I =I =0.5A，
max L额
故A不符合题意；
B．该电路的最大功率：
P =UI =4.5V×0.5A=2.25W，
max max
故B不符合题意；
C．由I= 可得，灯泡的电阻：
R = = =5Ω，
L
当滑动变阻器接入电路中的电阻最大时，电路中电流最小，灯泡的功率最小，则电路中的最小电流：
I = = =0.18A，
min
灯泡的最小功率：
P =（I ）2R =（0.18A）2×5Ω=0.162W，
Lmin min L
故C不符合题意；
D．电流最大时，电路中的总电阻：
www.youyi100.com
第 15 页 共 24 页R= = =9Ω，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：
R =R-R =9Ω-5Ω=4Ω，
滑 L
故D符合题意；
17．做功 机械
【解析】
【详解】
[1][2]砂纸在摩擦的过程中发热，这是一个摩擦生热的现象，此过程是将机械能转化为内能。是通过做功的方式使
物体内能增加的。
18．摩擦起电 负
【解析】
【详解】
[1]小明用手中的塑料尺在干提头发上摩擦几下发现能吸引小纸屑，这是摩擦起电现象；
[2] 当塑料尺靠近带负电的小球，小球被排斥，根据同种电荷相互排斥可知，该塑料尺带负电。
19．相同 小于
【解析】
【详解】
[1]用两个相同的“热得快”，分别给质量、初温都相同的甲、乙两种液体同时加热，加热相同的时间，会吸收相同
的热量；
[2]根据图像可知，加热相同时间，图中所示甲升高的温度高，说明甲的比热容比乙的比热容小。
20．1031.2 0.05 300
【解析】
【详解】
[1]电能表铭牌如图所示，此时电能表的读数为1031.2kW·h；
[2]“3000r/kW•h”表示每消耗1kW•h的电能电能表的转盘转3000转，电能表的转盘转150转消耗的电能：
W= ×1kW•h=0.05kW•h，
因此这段时间内，电吹风机消耗的电能是0.05kW·h；
[3]电吹风机的电功率：
www.youyi100.com
第 16 页 共 24 页P= = ==0.3kW=300W。
21．0.6 15 1.5
【解析】
【详解】
[1]根据两电阻的额定电压和额定功率分别求出它们的电阻和额定电流，
甲电阻阻值为
R = = =10 ，
甲
甲电阻的额定电流为
I = = =1A，
甲
乙电阻阻值为
R = = =15 ，
乙
乙电阻的额定电流为
I = = =0.6A，
乙
当它们串联时，为保证用电器安全，通过电路的最大电流为
I =I =0.6A，
max 乙
[2]两端允许加的最高电压是为
U =I (R + R )= 0.6A (10 +15 )=15V；
max max 甲 乙
[3]当它们并联时，为保证用电器安全，电源电压为
U=U =9V，
乙
通过甲电阻的电流为
I = ，
甲
通过乙电阻的电流为
www.youyi100.com
第 17 页 共 24 页I =
乙
干路中的电流为
I = I +I =0.9A+0.6A=1.5A
干 甲 乙
22．20 12 12.8
【解析】
【详解】
[1]由电路图可知，R 与R 串联，电压表测R 两端的电压，电流表测电路中的电流。当滑片P在某一位置时电流表
1 2 2
示数为1A大于当滑片P在b端时的电流是0.4A，所以滑片P在b端时接入电路的阻值最大，由P=UI可得，此时
R 两端的电压：
2
U= = ，
2
R 的最大阻值为：
2
R= = ；
2
[2]因串联电路中总电压等于各分电压之和，所以当滑片P在b端时 ，由I= 可得，电源的电压：
U=IR+U=0.4A×R+8V，
1 1 2 1
当滑片P移动至某一位置时，电流表示数为1A，滑动变阻器两端的电压：
U′= = =2V，
2
所以电源电压：
U= R+U′=1A×R+2V，
1 2 1
因电源的电压不变，所以，
0.4A×R+8V=1A×R+2V，
1 1
解得：R=10Ω，
1
电源电压：
U=IR+U=0.4A×10Ω+8V=12V；
1 1 2
www.youyi100.com
第 18 页 共 24 页[3]当滑片在b端时，电流表示数为0.4A，此时R 消耗的电功率为
1
= I2R=(0.4A)2 10Ω=1.6W，
1 1
当滑片移至a端时，此时滑动变阻器接入的阻值为0，电路中只有R，故R 消耗的电功率为
1 1
= = =14.4W，
R 消耗的电功率变化了
1
=14.4W-1.6W=12.8W。
23．
【解析】
【详解】
三孔插座的上面的孔接地线，左孔接入零线，右孔接火线。如图
24．
【解析】
【详解】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，
接触灯泡不会发生触电事故。
www.youyi100.com
第 19 页 共 24 页25．见解析
【解析】
【详解】
在家庭电路中，导线相互连接处因接触不良，该处的电阻较大，虽然该处的电阻增大，相对整个电路而言，增大
的部分较小，可以认为电路中的电流不变．根据焦耳定律可知，在电流、通电时间均相等的情况下，连接处产生
的热量较多，加速导线老化，甚至引起火灾．
26．不属于 高度差大小 转换 右 电阻 U形管漏气/气密性不好
【解析】
【详解】
(1)[1]连通器是两端开口，底部连通的物体，该装置的U形管只有一端开口，另一端接入密闭容器中，所以不属于
连通器；
(2)[2][3]密闭容器中的空气吸收电阻丝产生产生的热量，空气温度升高，体积膨胀推动U形管液体产生液面高度差，
所以实验中是通过观察U形管中液面的高度差大小来反映电流通过电阻丝产生热量的多少，这种方法叫转换法；
(3)[4]因串联电路中各处的电流相等，所以，两电阻丝串联时通过它们的电流相等；由Q=I2Rt可知，在电路和通电
时间相同时，右侧电阻较大，产生的热量较多，密闭空气吸收热量后，体积膨胀，右侧气体膨胀更大所以右侧U
形管中液面高度变化大；
[5]此实验现象表明：在电流相同、通电时间相同的情况下，电阻越大，电阻产生的热量越多；
(4)[6]通电一段时间后，若发现其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是该U形管漏气或
者其对应的容器气密性不好。
27．B B B 正比 右 2 C
【解析】
【详解】
(1)[1]连接电路，闭合开关前，滑动变阻器应该调到最大阻值处，所以滑动变阻器的滑片P应处于图中B端；
(2)[2]闭合开关前，电路中没有电流通过，若发现电流表的指针在零刻度线左侧，说明电流表指针没有调零，故选
B；
(3)①[3]小明同学在探究“电流与电压的关系"时，控制定值电阻一定，改变电阻两端电压，探究电流与电压关系。
所以滑动变阻器的作用除了保护电路还起到了改变定值电阻R两端电压的作用；
www.youyi100.com
第 20 页 共 24 页②[4]分析表格中的数据可得出结论：在电阻不变时，通过电阻的电流与电阻两端的电压成正比；
(4)②[5][6]在探究电流与电阻关系时，需要控制定值电阻两端电压一定，小华先用5 进行实验，得到电路中电流
大小是0.4A，因此定值电阻两端电压为
U=IR=0.4A 5 =2V
当更换10 的电阻进行实验时，为了控制电阻两端电压一定，需要把滑动变阻器往右调节电流变小，直到电压表
示数为2V时，记下电流表示数；
③[7]电源是由三节干电池串联而成的，所以电源电压为4.5V，定值电阻两端控制电压为2V，所以滑动变阻器两端
电压为
4.5V-2V=2.5V
因此定值电阻与滑动变阻器两端电压之比为
U ：U =4:5
定 滑
为了确保所给的3个定值电阻接入电路后都能正常进行实验，应该选取滑动变阻器
，
，
解得R =25 ，故选C。
滑
28．断开 见解析所示 断路 ）0.3 15 只闭合S、S ，保持R 滑片不动，移动R 滑片使电流表的
2 1 2
示数为I
额
【解析】
【详解】
(1)[1]连接电路时，开关应断开。
(2)[2]滑片向左移动时灯变亮，即电流变大、变阻器接入电路的电阻变小，故变阻器的左下接线柱连入电路中，如
下图所示：
www.youyi100.com
第 21 页 共 24 页(3)[3]正确完成电路连接后，闭合开关时，电流表没有示数，小灯泡不亮，说明电路可能断路；电压表示数接近电
源电压，说明电压表与电源两极相连，则电路故障可能是小灯泡断路；
(4)[4][5]排除故障后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，电流表示数如图乙所示，电流表选
用小量程，分度值为0.02A，此时电路中的电流为0.3A，由欧姆定律可得，小灯泡的电阻为：
R= =15Ω；
(5)①只闭合开关S和S，此时变阻器R 与灯泡串联，调节滑动变阻器R，使电流表示数为 I ；
1 1 1 额
②[6]只闭合开关S和 S，此时两个滑动变阻器串联，保持滑动变阻器R 滑片位置不变，调节滑动变阻器R，使电
2 1 2
流表示数为 I ；根据等效替代法，则此时R 的电阻等于灯泡的电阻；
额 2
③接着将R 的滑片P调至最左端，记下电流表的示数为 I，再将 R 的滑片P调至最右端，记下电流表的示数为
1 1 1
I。根据滑片在最左端和最右端电源电压相等，由串联电阻的规律和欧姆定律得：
2
IR=I（R+R），
1 2 2 0 2
R 的电阻为：
2
R= ；
2
④[7]该灯泡额定功率的表达式：
P=I 2•R =I 2•R=I 2• 。
额 L 额 2 额
29．（1）6V （2）12Ω
【解析】
【详解】
(1)电源电压
www.youyi100.com
第 22 页 共 24 页U=U=IR=0.3A×20Ω=6V；
1 1 1
(2)根据并联电路的干路电流等于各支路电流之和可知：通过电阻R 的电流
2
I=I-I=0.8A-0.3A=0.5A；
2 1
由I= 得：
R= = =12Ω。
2
答：(1)电源电压是6V；
(2)电阻R 的阻值是12Ω。
2
30．（1）0.2A （2）3.36×105J （3）4.2×105J ；80%
【解析】
【详解】
(1)当S 闭合S 断开时，养生壶处于保温状态，保温档正常工作时，由P=UI可得，电路中的电流：
1 2
I= = =0.2A；
(2)在标准大气压下．将养生壶的水从20℃加热至沸腾时需要吸收的热量：
m =ρ V =1.0×103kg/m3×1×10-3 m3=1.0 kg
水 水 水
Q = c m （t-t）=4.2×103J/(kg·℃）×1.0 kg×(100℃-20℃)= 3.36×105J；
吸 水 水 0
(3) 若加热这些水需要时间为420s，需要消耗的电能为
W=Pt =1000W×420s=4.2×105J；
需要消耗的电能及养生壶的效率
答：(1)养生壶处于保温状态时电路中的电流为0.2A；
(2)在标准大气压下．将养生壶的水从20℃加热至沸腾时需要吸收的热量为3.36×105J；
(3)加热这些水需要消耗的电能为4.2×105J；养生壶的效率为 。
31．（1）36Ω （2）18 V （3）10Ω （4）1.5W
【解析】
【详解】
www.youyi100.com
第 23 页 共 24 页(1)小灯泡正常发光时，灯丝的电阻
R = =36Ω；
L
(2)当闭合开关S、S、S 时，R 被短路，R 和L并联，灯泡正常发光，电源电压
1 2 2 1
U=U =18V；
L
(3)当只闭合S，且R 接入电路中的阻值为10Ω时，R 的电功率为8.1W，此时R 和R 串联，可得：
1 2 1 1 2
解得：R=10Ω；
1
(4)因为小灯泡的电阻不随温度改变，且小灯泡的电阻比R 的电阻大，因此当只闭合S 且滑动变阻器两端电压为
1 2
15V时，电路中电流最小，整个电路电功率最小，小灯泡两端电压为：
U =18V-15V=3V，
L
电路中最小电流为：
I = = =
min
电路中最小电功率：
P =UI =18V× =1.5W。
min min
答：(1)小灯泡正常发光时，灯丝的电阻为36Ω；
(2)电源电压为18V；
(3)R 的阻值为10Ω；
1
(4)在保证电路安全的情况下。整个电路消耗的最小电功率为1.5W。
www.youyi100.com
第 24 页 共 24 页
