1.3.2 城镇道路基层施工
3.土工合成材料的应用
1）土工合成材料
（1）分类（略）
（2）功能与作用
①土工合成材料可设置于岩土或其他工程结构内部、表面或各结构层之间，具有加筋、防护、过滤、排水、
隔离等功能。
（潘老师口诀：防郭哥加水）
2）工程应用

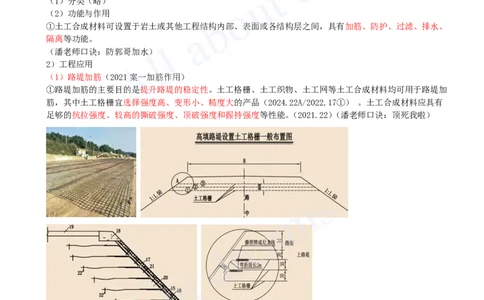

（1）路堤加筋（2021案一加筋作用）
①路堤加筋的主要目的是提升路堤的稳定性。土工格栅、土工织物、土工网等土工合成材料均可用于路堤加
筋，其中土工格栅宜选择强度高、变形小、糙度大的产品（2024.22A/2022.17①） 。土工合成材料应具有
足够的抗拉强度、较高的撕破强度、顶破强度和握持强度等性能。（2021.22）（潘老师口诀：顶死我啦）
②加筋路堤的施工原则是以能够充分发挥加筋效果为出发点。合成材料连接应牢固，受力方向的连接强度不
得低于材料设计抗拉强度，其叠合长度不应小于300mm，连接时搭接宽度不得小于150mm。铺设土工合成材
料的土层表面应平整，表面严禁有碎、块石等坚硬凸出物。土工合成材料摊铺后宜在48h以内填筑填料
（2024.22B），以避免其遭受过长时间的阳光直晒。填料不应直接卸在土工合成材料上面，必须卸在巳摊铺
完毕的土面上（2024.22C）；卸土高度不宜大于1m（2024.22D），以防局部承载力不足。卸土后立即摊铺，
以免出现局部下陷。
③第一层填料宜采用轻型压路机压实，当填筑层厚度超过600mm后，才允许采用重型压路机。边坡防护与路
堤的填筑应同时进行。（2024.22E）

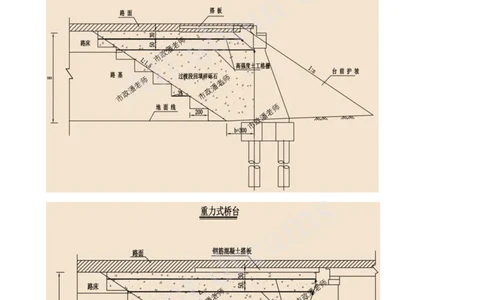

（2）台背路基填土加筋2015.3
①采用土工合成材料对台背路基填土加筋的目的是减小路基与构造物之间的不均匀沉降。加筋台背适宜的高[注：天一文化专有版权，未经许可不可转发或复印传播]
度为5.0～10.0m。加筋材料宜选用土工网或土工格栅。台背填料应有良好的水稳定性与压实性能，以碎石
土、砾石土为宜。土工合成材料与填料之间应有足够的摩阻力。[注：天一文化专有版权，未经许可不可转发或复印传播]
②土工合成材料与构造物应相互连接，并在相互平行的水平面上分层铺设，加筋材料间距应经计算确定。在
路基顶面以下5.0m的深度内，间距宜不大于1.0m。纵向铺设长度宜上长下短，可采用缓于或等于1:1的坡
度自下而上逐层增大，最下一层的铺设长度不应小于计算的最小纵向铺设长度。

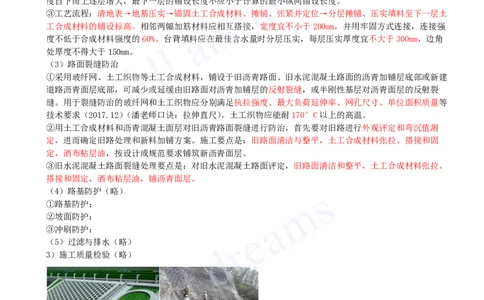

③工艺流程：清地表→地基压实→锚固土工合成材料、摊铺、张紧并定位→分层摊铺、压实填料至下一层土
工合成材料的铺设标高。相邻两幅加筋材料应相互搭接，宽度宜不小于200mm，并用牢固方式连接，连接强
度不低于合成材料强度的60%。台背填料应在最佳含水量时分层压实，每层压实厚度宜不大于300mm，边角
处厚度不得大于150mm。
（3）路面裂缝防治
①采用玻纤网、土工织物等土工合成材料，铺设于旧沥青路面、旧水泥混凝土路面的沥青加铺层底部或新建
道路沥青面层底部，可减少或延缓由旧路面对沥青加铺层的反射裂缝，或半刚性基层对沥青面层的反射裂
缝。用于裂缝防治的玻纤网和土工织物应分别满足抗拉强度、最大负荷延伸率、网孔尺寸、单位面积质量等
技术要求（2017.12）（潘老师口诀：拉伸直尺）。土工织物应能耐170°C以上的高温。
②用土工合成材料和沥青混凝土面层对旧沥青路面裂缝进行防治，首先要对旧路进行外观评定和弯沉值测
定，进而确定旧路处理和新料加铺方案。施工要点是：旧路面清洁与整平，土工合成材料张拉、搭接和固
定，洒布粘层油，按设计或规范要求铺筑新沥青面层。
③旧水泥混凝土路面裂缝处理要点是：对旧水泥混凝土路面评定，旧路面清洁和整平，土工合成材料张拉、
搭接和固定，洒布粘层油，铺沥青面层。
（4）路基防护（略）
①路基防护：
②坡面防护：
③冲刷防护：
（5）过滤与排水（略）
3）施工质量检验（略）
小试牛刀
下列不属于无机结合料稳定基层特点的是（ ）。
A.结构较密实
B.孔隙率较小[注：天一文化专有版权，未经许可不可转发或复印传播]
C.透水性较小
D.水稳性较差
答案：D
下列基层材料中，可作为高等级路面基层的是（ ）。
A.二灰稳定粒料
B.石灰稳定土
C.石灰粉煤灰稳定土
D.水泥稳定土
答案：A
下列有关水泥稳定土施工的描述，错误的是（ ）。
A.水泥稳定土自搅拌至摊铺完成不超过3h
B.水泥稳定土宜在水泥终凝后碾压成型
C.压实系数应经试验确定
D.碾压时的含水量宜在最佳含水量范围内
答案：B
下列作用中，不属于土工合成材料功能的是（ ）。
A.加筋
B.防护
C.过滤
D.吸水
答案：D
土工合成材料用于路堤加筋时应考虑的指标有（ ）强度。
A.抗拉
B.撕破
C.抗压
D.顶破
E.握持
答案：ABDE
智汇宝图[注：天一文化专有版权，未经许可不可转发或复印传播][注：天一文化专有版权，未经许可不可转发或复印传播]
土工 功能：防郭哥加水
土工
路堤加筋：提升路基稳定性，
合成
施工
合成材料
土工格栅强度高变形小粗糙
材料
技术
大，性能：顶死我啦，叠合
300 搭接 150/48h 内填筑/卸
土不超 1m/第一层 600 后重
型压路机
台背路基填土加筋：目的，填
料水稳定性好，压实性好，碎
石土砾石土。上下间距大于
1m，上长下短，搭接 200，
每层厚度不大于 300。工艺流
程
路面裂缝防治：土工织物技术
要求：拉伸直尺
旧水泥路面裂缝：评定，清
理，铺土工材料，粘层油，铺
面层[注：天一文化专有版权，未经许可不可转发或复印传播]
