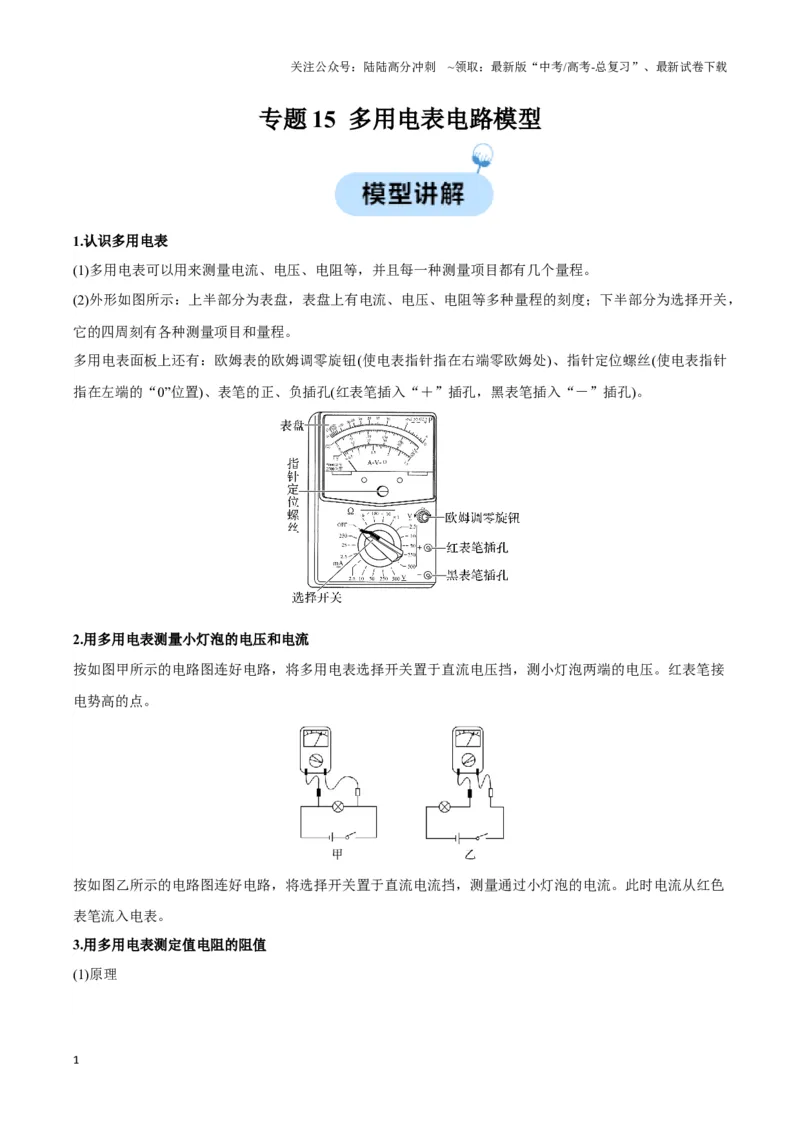

专题15 多用电表电路模型
1.认识多用电表
(1)多用电表可以用来测量电流、电压、电阻等，并且每一种测量项目都有几个量程。
(2)外形如图所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，
它的四周刻有各种测量项目和量程。
多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针
指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)。
2.用多用电表测量小灯泡的电压和电流
按如图甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。红表笔接
电势高的点。
按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。此时电流从红色
表笔流入电表。

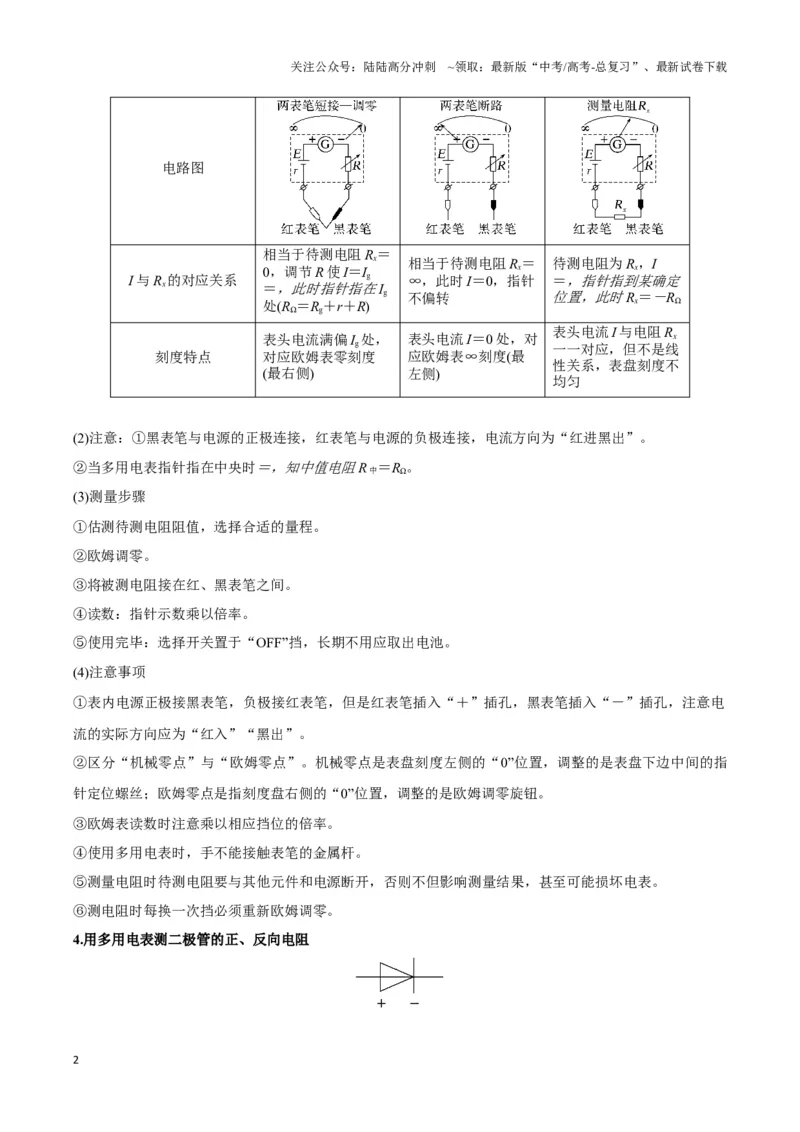

3.用多用电表测定值电阻的阻值
(1)原理
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
电路图
I 与Rx的对应关系
相当于待测电阻Rx＝
0，调节R 使I＝Ig
＝，此时指针指在Ig
处(RΩ＝Rg＋r＋R)
相当于待测电阻Rx＝
∞，此时I＝0，指针
不偏转
待测电阻为Rx，I
＝，指针指到某确定
位置，此时Rx＝－RΩ
刻度特点
表头电流满偏Ig处，
对应欧姆表零刻度
(最右侧)
表头电流I＝0 处，对
应欧姆表∞刻度(最
左侧)
表头电流I 与电阻Rx
一一对应，但不是线
性关系，表盘刻度不
均匀
(2)注意：①黑表笔与电源的正极连接，红表笔与电源的负极连接，电流方向为“红进黑出”。
②当多用电表指针指在中央时＝，知中值电阻R 中＝RΩ。
(3)测量步骤
①估测待测电阻阻值，选择合适的量程。
②欧姆调零。
③将被测电阻接在红、黑表笔之间。
④读数：指针示数乘以倍率。
⑤使用完毕：选择开关置于“OFF”挡，长期不用应取出电池。
(4)注意事项
①表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”插孔，黑表笔插入“－”插孔，注意电
流的实际方向应为“红入”“黑出”。
②区分“机械零点”与“欧姆零点”。机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的指
针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆调零旋钮。
③欧姆表读数时注意乘以相应挡位的倍率。
④使用多用电表时，手不能接触表笔的金属杆。
⑤测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表。
⑥测电阻时每换一次挡必须重新欧姆调零。

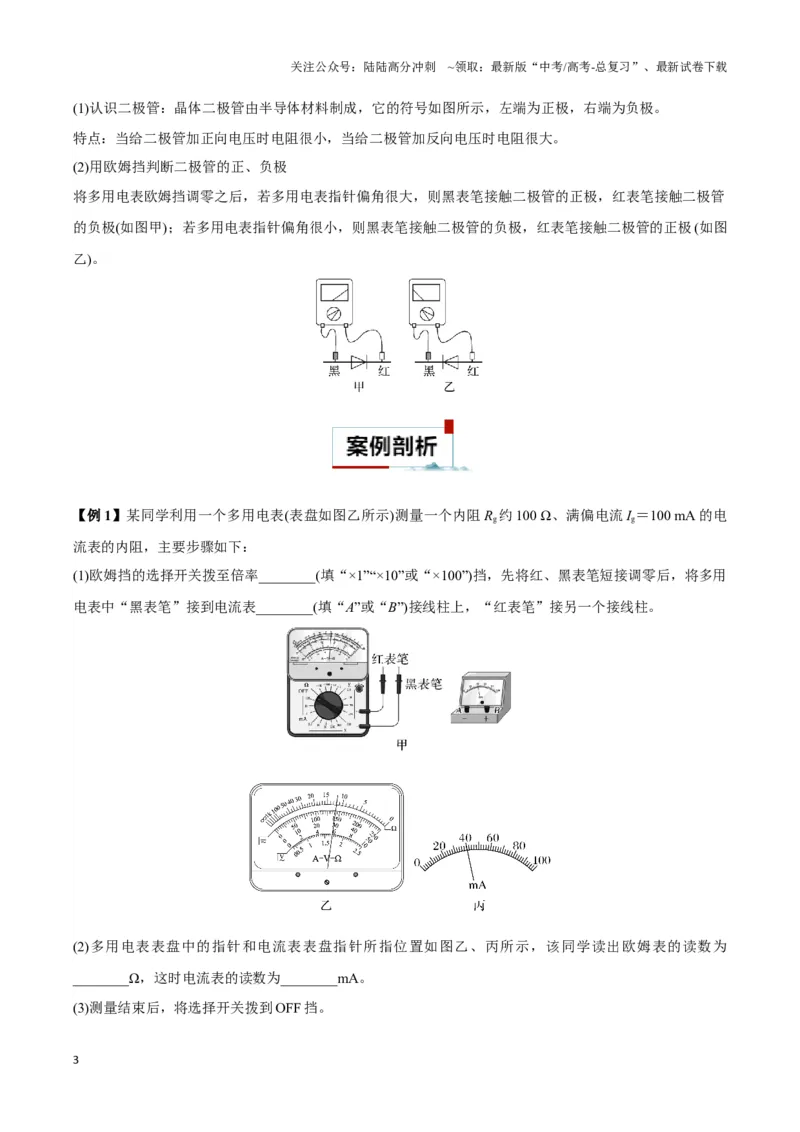

4.用多用电表测二极管的正、反向电阻
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)认识二极管：晶体二极管由半导体材料制成，它的符号如图所示，左端为正极，右端为负极。
特点：当给二极管加正向电压时电阻很小，当给二极管加反向电压时电阻很大。
(2)用欧姆挡判断二极管的正、负极
将多用电表欧姆挡调零之后，若多用电表指针偏角很大，则黑表笔接触二极管的正极，红表笔接触二极管
的负极(如图甲)；若多用电表指针偏角很小，则黑表笔接触二极管的负极，红表笔接触二极管的正极(如图
乙)。
【例1】某同学利用一个多用电表(表盘如图乙所示)测量一个内阻Rg约100 Ω、满偏电流Ig＝100 mA 的电
流表的内阻，主要步骤如下：
(1)欧姆挡的选择开关拨至倍率________(填“×1”“×10”或“×100”)挡，先将红、黑表笔短接调零后，将多用
电表中“黑表笔”接到电流表________(填“A”或“B”)接线柱上，“红表笔”接另一个接线柱。
(2)多用电表表盘中的指针和电流表表盘指针所指位置如图乙、丙所示，该同学读出欧姆表的读数为
________Ω，这时电流表的读数为________mA。
(3)测量结束后，将选择开关拨到OFF 挡。
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

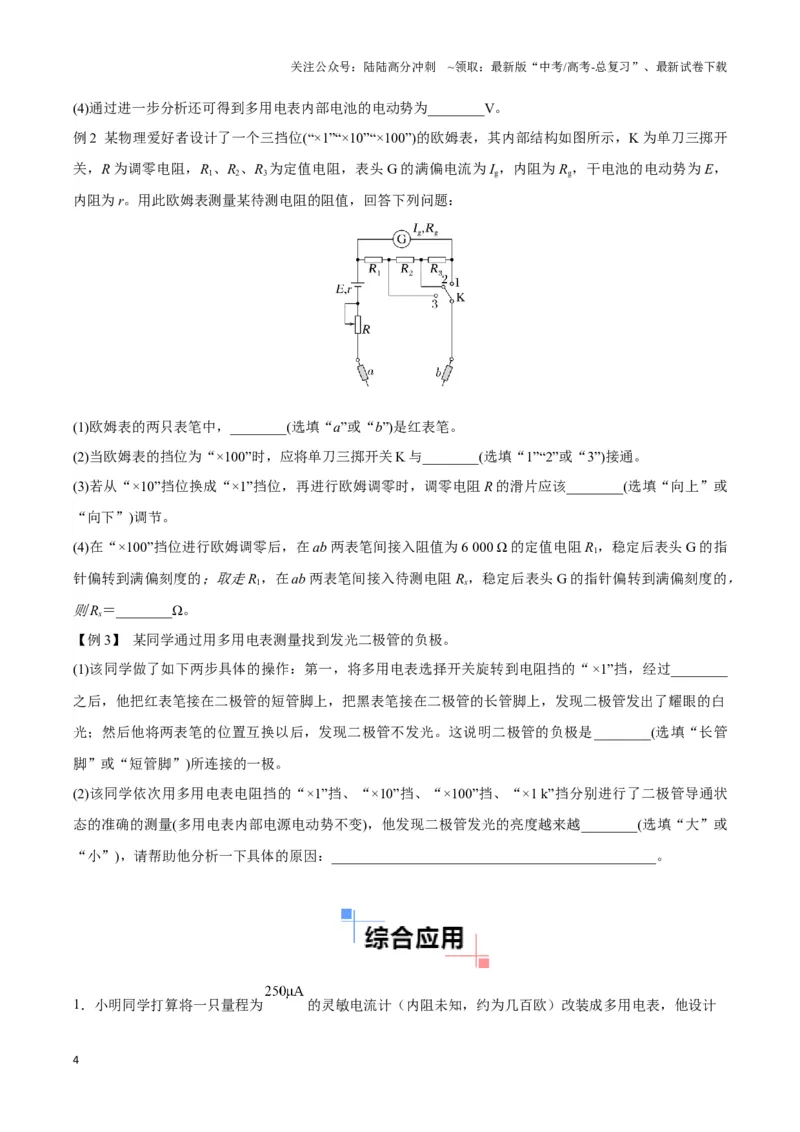

(4)通过进一步分析还可得到多用电表内部电池的电动势为________V。
例2 某物理爱好者设计了一个三挡位(“×1”“×10”“×100”)的欧姆表，其内部结构如图所示，K 为单刀三掷开
关，R 为调零电阻，R1、R2、R3为定值电阻，表头G 的满偏电流为Ig，内阻为Rg，干电池的电动势为E，
内阻为r。用此欧姆表测量某待测电阻的阻值，回答下列问题：
(1)欧姆表的两只表笔中，________(选填“a”或“b”)是红表笔。
(2)当欧姆表的挡位为“×100”时，应将单刀三掷开关K 与________(选填“1”“2”或“3”)接通。
(3)若从“×10”挡位换成“×1”挡位，再进行欧姆调零时，调零电阻R 的滑片应该________(选填“向上”或
“向下”)调节。
(4)在“×100”挡位进行欧姆调零后，在ab 两表笔间接入阻值为6 000 Ω 的定值电阻R1，稳定后表头G 的指
针偏转到满偏刻度的；取走R1，在ab 两表笔间接入待测电阻Rx，稳定后表头G 的指针偏转到满偏刻度的，
则Rx＝________Ω。
【例3】 某同学通过用多用电表测量找到发光二极管的负极。
(1)该同学做了如下两步具体的操作：第一，将多用电表选择开关旋转到电阻挡的“ ×1”挡，经过________
之后，他把红表笔接在二极管的短管脚上，把黑表笔接在二极管的长管脚上，发现二极管发出了耀眼的白
光；然后他将两表笔的位置互换以后，发现二极管不发光。这说明二极管的负极是________(选填“长管
脚”或“短管脚”)所连接的一极。
(2)该同学依次用多用电表电阻挡的“×1”挡、“×10”挡、“×100”挡、“×1 k”挡分别进行了二极管导通状
态的准确的测量(多用电表内部电源电动势不变)，他发现二极管发光的亮度越来越________(选填“大”或
“小”)，请帮助他分析一下具体的原因：______________________________________________。

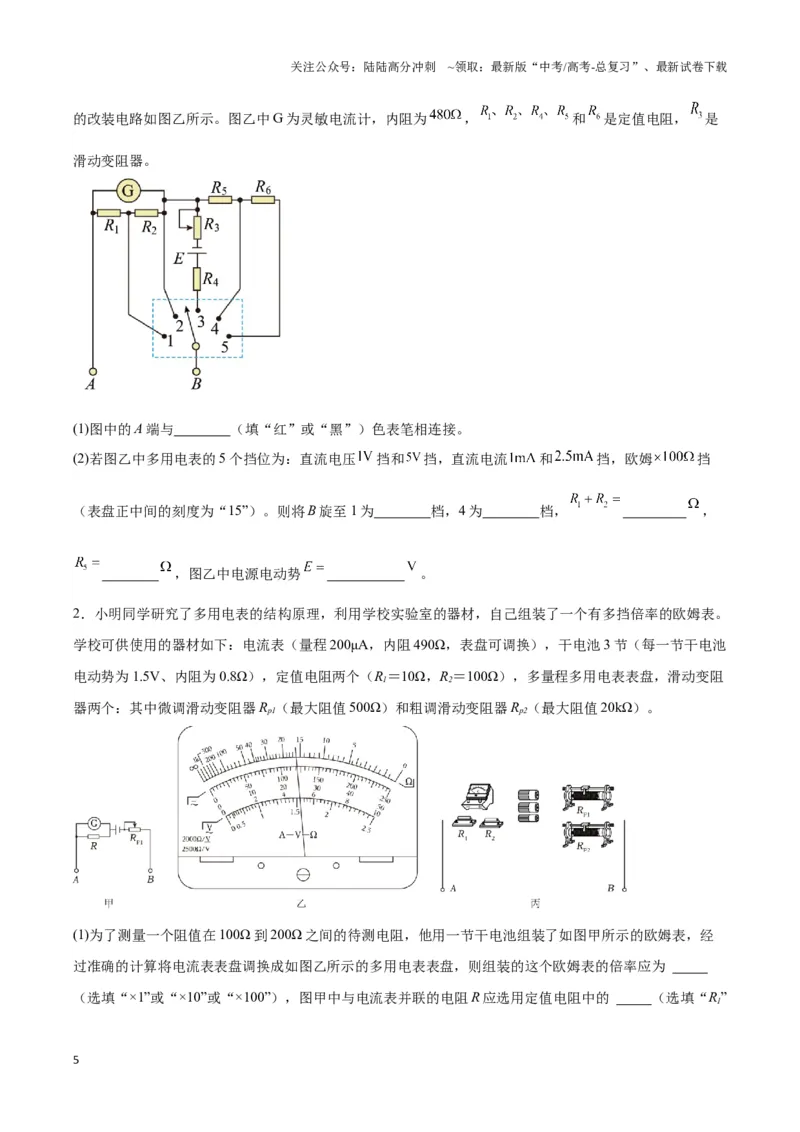

1．小明同学打算将一只量程为
的灵敏电流计（内阻未知，约为几百欧）改装成多用电表，他设计
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
的改装电路如图乙所示。图乙中G 为灵敏电流计，内阻为
，
和
是定值电阻，
是
滑动变阻器。
(1)图中的A 端与 （填“红”或“黑”）色表笔相连接。
(2)若图乙中多用电表的5 个挡位为：直流电压
挡和
挡，直流电流
和
挡，欧姆
挡
（表盘正中间的刻度为“15”）。则将B 旋至1 为 档，4 为 档，
，
，图乙中电源电动势
。
2．小明同学研究了多用电表的结构原理，利用学校实验室的器材，自己组装了一个有多挡倍率的欧姆表。
学校可供使用的器材如下：电流表（量程200μA，内阻490Ω，表盘可调换），干电池3 节（每一节干电池
电动势为1.5V、内阻为0.8Ω），定值电阻两个（R1＝10Ω，R2＝100Ω），多量程多用电表表盘，滑动变阻
器两个：其中微调滑动变阻器Rp1（最大阻值500Ω）和粗调滑动变阻器Rp2（最大阻值20kΩ）。
(1)为了测量一个阻值在100Ω 到200Ω 之间的待测电阻，他用一节干电池组装了如图甲所示的欧姆表，经
过准确的计算将电流表表盘调换成如图乙所示的多用电表表盘，则组装的这个欧姆表的倍率应为
（选填“×1”或“×10”或“×100”），图甲中与电流表并联的电阻R 应选用定值电阻中的 （选填“R1”
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
或“R2”）；
(2)他按照第（1）问中的组装方式组装了欧姆表后，进行了正确的欧姆调零操作。接着用它测量待测电阻
的阻值，指针偏转位置如图乙所示，则读出待测电阻阻值的测量值为 Ω。

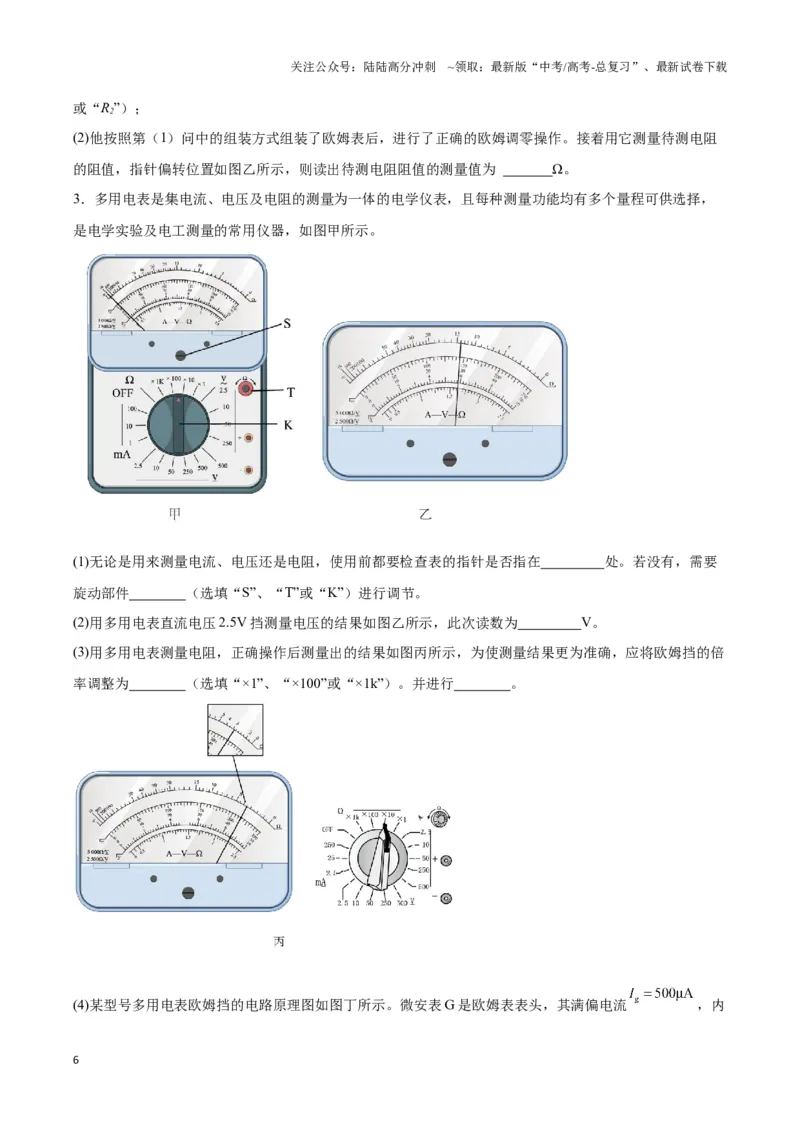

3．多用电表是集电流、电压及电阻的测量为一体的电学仪表，且每种测量功能均有多个量程可供选择，
是电学实验及电工测量的常用仪器，如图甲所示。
(1)无论是用来测量电流、电压还是电阻，使用前都要检查表的指针是否指在 处。若没有，需要
旋动部件 （选填“S”、“T”或“K”）进行调节。
(2)用多用电表直流电压2.5V 挡测量电压的结果如图乙所示，此次读数为 V。
(3)用多用电表测量电阻，正确操作后测量出的结果如图丙所示，为使测量结果更为准确，应将欧姆挡的倍
率调整为 （选填“×1”、“×100”或“×1k”）。并进行 。

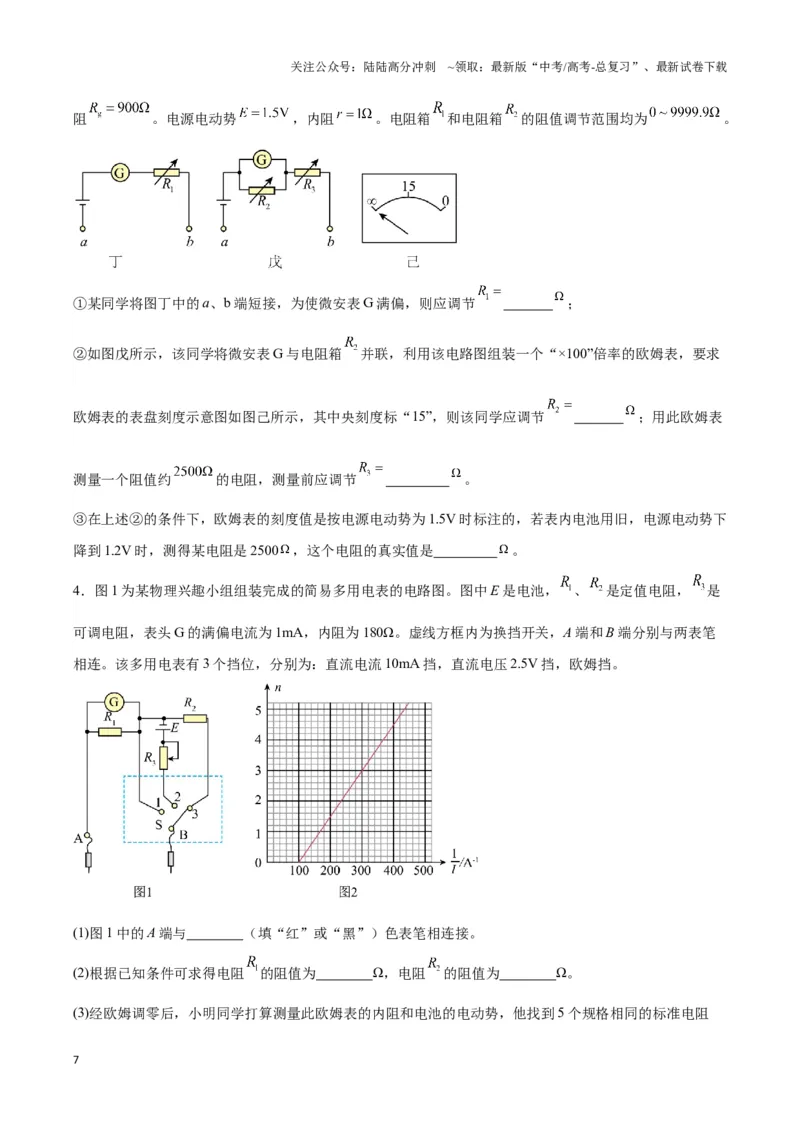

(4)某型号多用电表欧姆挡的电路原理图如图丁所示。微安表G 是欧姆表表头，其满偏电流
，内
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
阻
。电源电动势
，内阻
。电阻箱
和电阻箱
的阻值调节范围均为
。
①某同学将图丁中的a、b 端短接，为使微安表G 满偏，则应调节
；
②如图戊所示，该同学将微安表G 与电阻箱
并联，利用该电路图组装一个“×100”倍率的欧姆表，要求
欧姆表的表盘刻度示意图如图己所示，其中央刻度标“15”，则该同学应调节
；用此欧姆表
测量一个阻值约
的电阻，测量前应调节
。
③在上述②的条件下，欧姆表的刻度值是按电源电动势为1.5V 时标注的，若表内电池用旧，电源电动势下
降到1.2V 时，测得某电阻是2500
，这个电阻的真实值是
。
4．图1 为某物理兴趣小组组装完成的简易多用电表的电路图。图中E 是电池，
、
是定值电阻，
是
可调电阻，表头G 的满偏电流为1mA，内阻为180Ω。虚线方框内为换挡开关，A 端和B 端分别与两表笔
相连。该多用电表有3 个挡位，分别为：直流电流10mA 挡，直流电压2.5V 挡，欧姆挡。
(1)图1 中的A 端与 （填“红”或“黑”）色表笔相连接。
(2)根据已知条件可求得电阻
的阻值为 Ω，电阻
的阻值为 Ω。
(3)经欧姆调零后，小明同学打算测量此欧姆表的内阻和电池的电动势，他找到5 个规格相同的标准电阻
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
，他将n 个（
）电阻串联后先后接在该欧姆表的红黑表笔之间，记下串联电阻的个
数n 和对应的干路电流I。根据所得数据作出
图像，如图2 所示，可求得欧姆表中电池的电动势为
V，该欧姆表的内阻为 Ω（结果均保留3 位有效数字）。

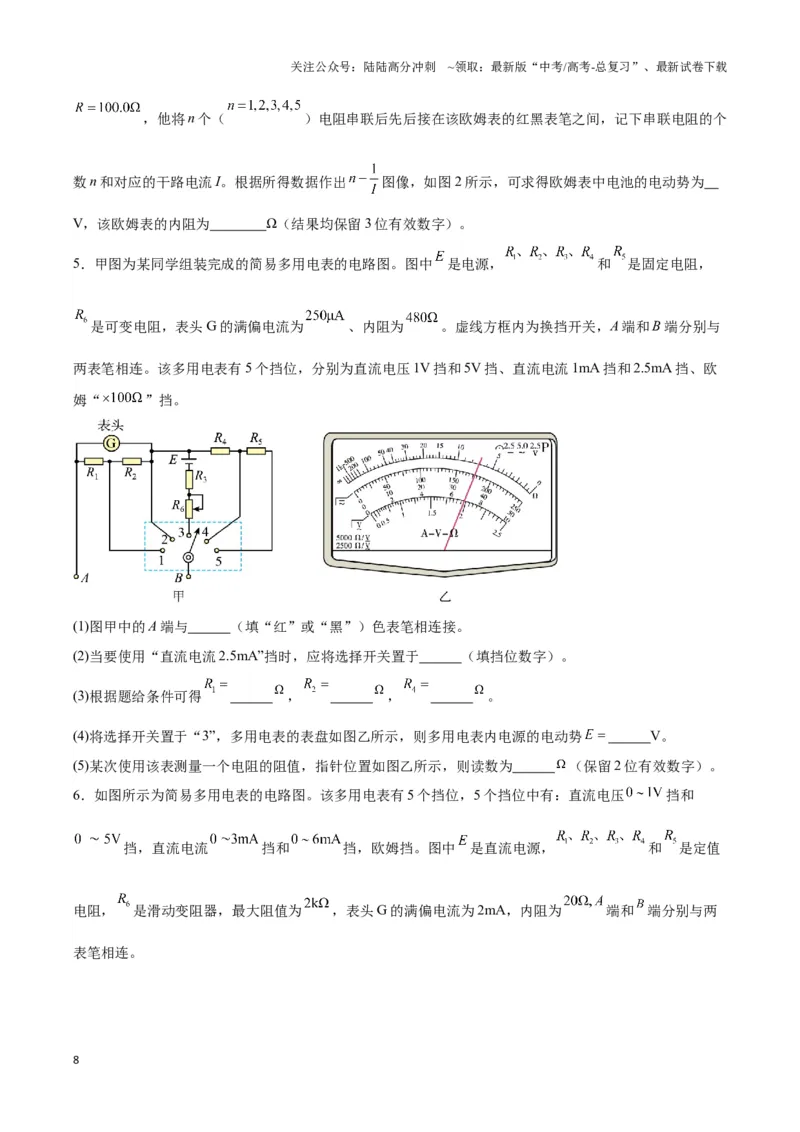

5．甲图为某同学组装完成的简易多用电表的电路图。图中
是电源，
和
是固定电阻，
是可变电阻，表头G 的满偏电流为
、内阻为
。虚线方框内为换挡开关，A 端和B 端分别与
两表笔相连。该多用电表有5 个挡位，分别为直流电压1V 挡和5V 挡、直流电流1mA 挡和2.5mA 挡、欧
姆“
”挡。
(1)图甲中的A 端与 （填“红”或“黑”）色表笔相连接。
(2)当要使用“直流电流2.5mA”挡时，应将选择开关置于 （填挡位数字）。
(3)根据题给条件可得
，
，
。
(4)将选择开关置于“3”，多用电表的表盘如图乙所示，则多用电表内电源的电动势
V。
(5)某次使用该表测量一个电阻的阻值，指针位置如图乙所示，则读数为
（保留2 位有效数字）。

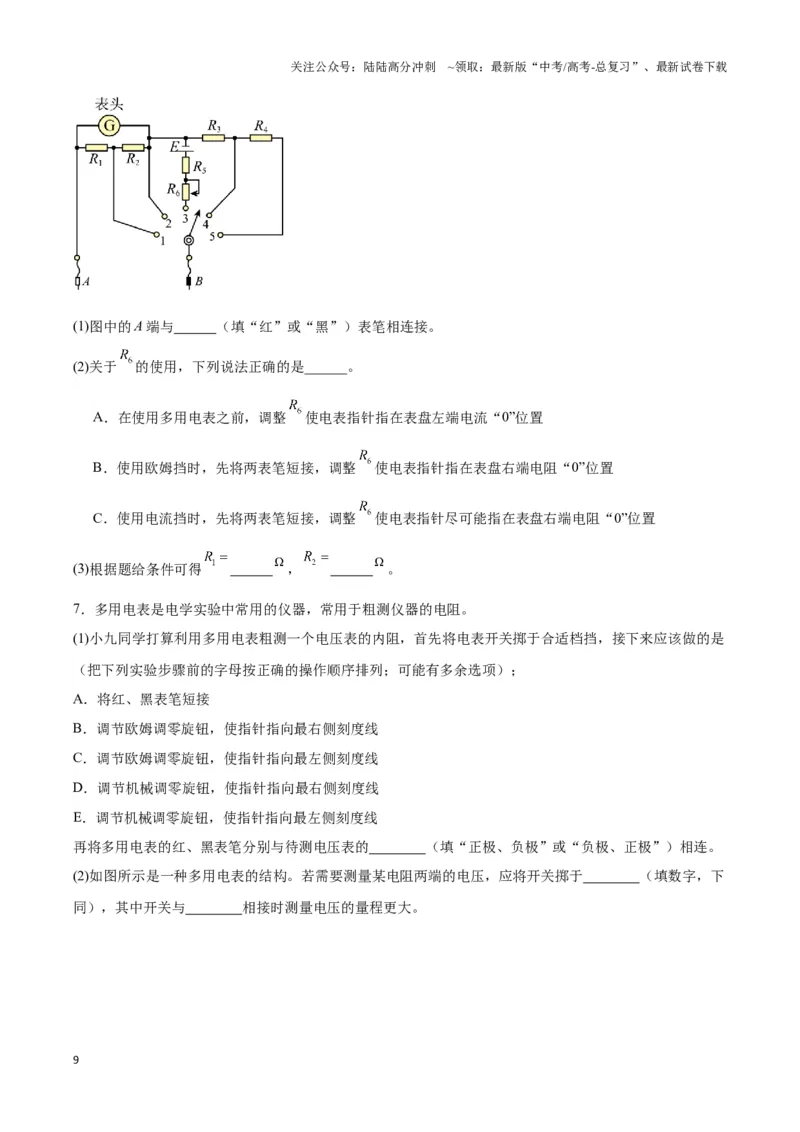

6．如图所示为简易多用电表的电路图。该多用电表有5 个挡位，5 个挡位中有：直流电压
挡和
挡，直流电流
挡和
挡，欧姆挡。图中
是直流电源，
和
是定值
电阻，
是滑动变阻器，最大阻值为
，表头G 的满偏电流为2mA，内阻为
端和
端分别与两
表笔相连。
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)图中的A 端与 （填“红”或“黑”）表笔相连接。
(2)关于
的使用，下列说法正确的是______。
A．在使用多用电表之前，调整
使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整
使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，先将两表笔短接，调整
使电表指针尽可能指在表盘右端电阻“0”位置
(3)根据题给条件可得
，
。
7．多用电表是电学实验中常用的仪器，常用于粗测仪器的电阻。
(1)小九同学打算利用多用电表粗测一个电压表的内阻，首先将电表开关掷于合适档挡，接下来应该做的是
（把下列实验步骤前的字母按正确的操作顺序排列；可能有多余选项）；
A．将红、黑表笔短接
B．调节欧姆调零旋钮，使指针指向最右侧刻度线
C．调节欧姆调零旋钮，使指针指向最左侧刻度线
D．调节机械调零旋钮，使指针指向最右侧刻度线
E．调节机械调零旋钮，使指针指向最左侧刻度线
再将多用电表的红、黑表笔分别与待测电压表的 （填“正极、负极”或“负极、正极”）相连。

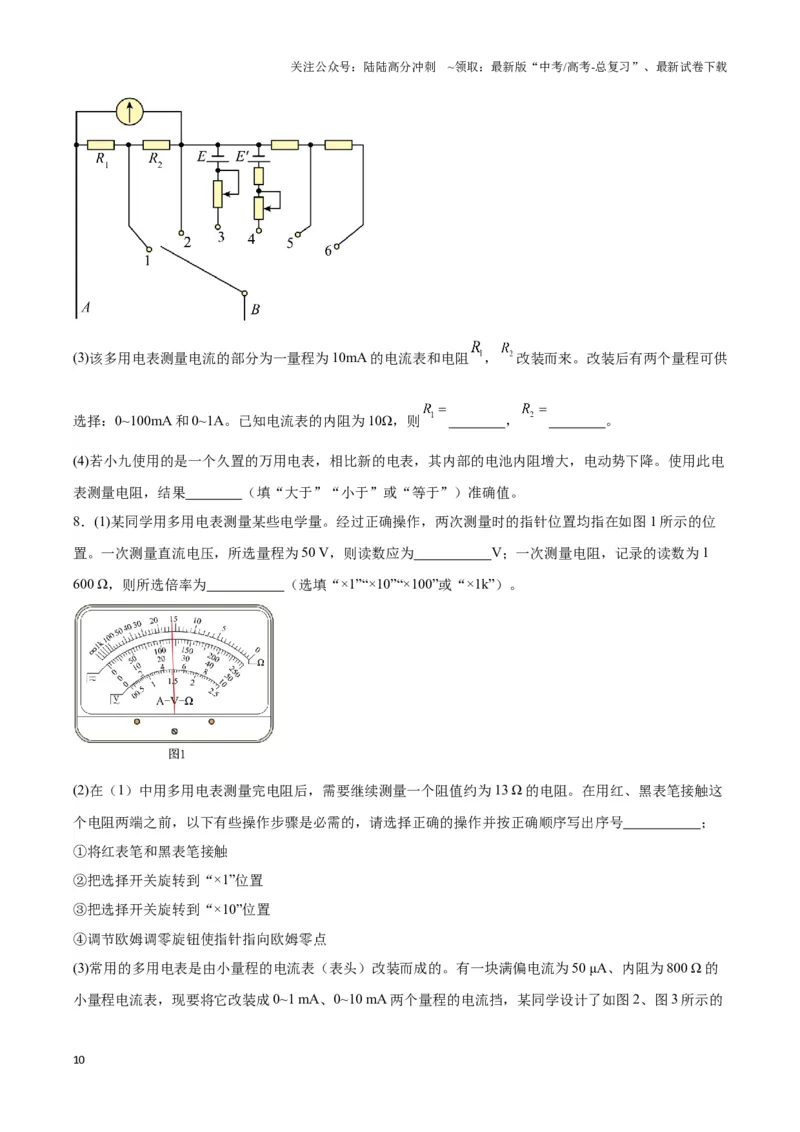

(2)如图所示是一种多用电表的结构。若需要测量某电阻两端的电压，应将开关掷于 （填数字，下
同），其中开关与 相接时测量电压的量程更大。
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(3)该多用电表测量电流的部分为一量程为10mA 的电流表和电阻
，
改装而来。改装后有两个量程可供
选择：0~100mA 和0~1A。已知电流表的内阻为10Ω，则
，
。
(4)若小九使用的是一个久置的万用电表，相比新的电表，其内部的电池内阻增大，电动势下降。使用此电
表测量电阻，结果 （填“大于”“小于”或“等于”）准确值。
8．(1)某同学用多用电表测量某些电学量。经过正确操作，两次测量时的指针位置均指在如图1 所示的位
置。一次测量直流电压，所选量程为50 V，则读数应为 V；一次测量电阻，记录的读数为1
600 Ω，则所选倍率为 （选填“×1”“×10”“×100”或“×1k”）。
(2)在（1）中用多用电表测量完电阻后，需要继续测量一个阻值约为13 Ω 的电阻。在用红、黑表笔接触这
个电阻两端之前，以下有些操作步骤是必需的，请选择正确的操作并按正确顺序写出序号 ；
①将红表笔和黑表笔接触
②把选择开关旋转到“×1”位置
③把选择开关旋转到“×10”位置
④调节欧姆调零旋钮使指针指向欧姆零点
(3)常用的多用电表是由小量程的电流表（表头）改装而成的。有一块满偏电流为50 μA、内阻为800 Ω 的
小量程电流表，现要将它改装成0~1 mA、0~10 mA 两个量程的电流挡，某同学设计了如图2、图3 所示的
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
两个电路。在图2 所示的电路中R1 R2（选填“>”或“＜”）；从保护表头的角度，请你分析说
明图2、图3 哪种设计更合理： 。
9．实验小组利用现有仪器组装简易多用电表，设计电路图如图所示，实验室提供以下仪器。
A．微安表G（
μA，
Ω）
B．定值电阻
Ω
C．定值电阻
Ω
D．滑动变阻器
（最大阻值为1000Ω）
E.滑动变阻器
（最大阻值为200Ω）
F.干电池一节（电动势
V，内阻
Ω）
G.转向开关一个，红、黑表笔各一支
(1)电路图中红表笔应和 （选填“a”或“b”）端相连，黑表笔应和另一端相连。
(2)改装成的电流表中央刻度处电流应为 mA；改装成的电压表中央刻度处电压应为
V。
(3)组装成欧姆表时，滑动变阻器R 应选 （选填“
”或“
”）；对应欧姆表中央刻度处电
阻应为 Ω。
(4)组装完成后若换用一节旧的干电池（电动势下降，内阻增大），仍能进行欧姆调零，用此欧姆表测电阻
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
时，其测量值 （选填“大于”“小于”或“等于”）真实值。
10．小明想测量一节干电池的内阻，设计了如下实验：先将一个多用电表并联在一个电阻箱上，调节电阻
箱阻值，使多用电表恰好指向中间刻度；不改变电表量程，将电表电池盒内电池取出，换用一节待测干电
池作电源，重复上述步骤，得到两次实验电阻箱的阻值分别为R1，R2，从而计算出待测干电池内阻。图示
为多用电表的内部结构示意图。
(1)关于实验步骤，下列说法正确的是 （单选）
A．两次测量前，都需要机械调零
B．由于第一次测量与第二次测量的量程不变，故第二次测量不需欧姆调零
C．使用完多用电表后，应将旋钮旋OFF 档至或交流电压最高档
D．红黑表笔的接入方式会影响测得电阻的大小
(2)多用电表的红表笔连接的触头是 （填“A”或“B”）
(3)若电表原装电池内阻为r，则待测干电池内阻为 （用R1，R2，r，
表示）
11．某学生实验小组利用图a 所示电路，测量多用电表内电池的电动势和电阻“×1k”挡内部电路的总电阻。
使用的器材有：
多用电表；电压表：量程5V，内阻十几千欧；滑动变阻器：最大阻值5kΩ；导线若干。
回答下列问题：
(1)将多用电表挡位调到电阻“×1k”挡，再将红表笔和黑表笔短接，进行欧姆调零。将图a 中多用电表的红
表笔和 (填“1”或“2”)端相连，黑表笔连接另一端。
(2)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图b 所示，这时电压表的示数如图c 所示。多
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
用电表和电压表的读数分别为 kΩ 和 V。
(3)调节滑动变阻器的滑片，使其接入电路的阻值为零，此时多用电表和电压表的读数分别为12.0kΩ 和
4.00V。从测量数据可知，电压表的内阻为 kΩ。
(4)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，
如图d 所示。根据前面的实验数据计算可得，此多用电表内电池的电动势为 V，电阻“×1k”挡内部电
路的总电阻为 kΩ。
【答案】(1)1
(2) 15.0 3.60
(3)12.0
(4) 9.0 15.0
【详解】（1）多用电表的红表笔对应欧姆表内电源的负极，所以红表笔应接电压表的负接连柱，故红表
笔和1 端相连。
（2）[1]欧姆表读数=倍率×表盘读数
[2]电压表最小分度为0.1V，电压表读数为3.60V。
（3）由于滑动变阻器阻值为零，故欧姆表读数即为电压表阻值，为
。
（4）[1][2]调节滑动变阻器的滑片，使其接入电路的阻值为零，此时多用电表和电压表的读数分别为
和4.00V；多用电表的中值电阻等于内电阻，故
由闭合电路欧姆定律
和欧姆定律
可知
代入数据得
12．如图甲所示为某同学组装的双倍率欧姆表电路图，该欧姆表的低倍率挡位为“×10”，高倍率挡位为
“×100”，使用过程中只需控制开关K 的断开或闭合，结合可调电阻R 的调整，就能实现双倍率测量。所
用器材如下：
A．干电池（电动势
，内阻很小，可忽略不计）
B．电流表G（满偏电流
，内阻
）
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
C．定值电阻
D．可调电阻R
E．开关一个，红、黑表笔各一支，导线若干。
如图乙所示，欧姆表正确组装完成之后，这位同学把原来的表盘刻度改为欧姆表的刻度，欧姆表刻度线正
中央的值为“15”。
(1)欧姆表的表笔分为红黑两种颜色，电路图甲中的表笔1 是 （填“红”或“黑”）表笔。
(2)请根据电路图判断，电路中开关K 断开时对应欧姆表 （填“×10”或“×100”）倍率。
(3)使用“×100”挡位时，将两表笔短接使电流表指针满偏，此时可调电阻R 的值为 Ω。
(4)定值电阻
的值为 Ω。（可用分数表示）
(5)欧姆表使用一段时间后，电池电动势变为2.9V，内阻增大为2Ω，但此表仍能进行欧姆调零。若用此表
规范操作，测量某待测电阻得到的测量值为1800Ω，则该电阻的真实值为 Ω。
13．某物理兴趣小组发现实验室里的多用电表欧姆挡配备了两块电池，在弄懂原理后受此启发尝试设计了
一款如图所示的具有“×1”和“×10”两种倍率的简易欧姆表。所用器材有：两节干电池，电动势
E1=E2=1.5V，内阻均不计；灵敏电流计G，满偏电流Ig=500μA，Rg=195Ω；电阻箱R1、R2，滑动变阻器
R3；定值电阻R4、R5；S 为单刀双掷开关；红黑表笔各一支；导线若干。
14
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)a 表笔应为 （填“红”或“黑”）表笔。当开关S 接 （填“1”或“2”）时，欧姆
表的倍率为“×1”挡。
(2)该兴趣小组发现大多数的欧姆表刻度盘在正中央的刻度数为“15”，为与常用欧姆表保持一致，现将该
表的正中央数值也设为“15”。经同学们的理论探究，得出R1= Ω，R2= Ω，并按此调整
R1、R2为相应的阻值。
(3)小组成员按照一定的规律绘制欧姆表刻度替掉灵敏电流计的表盘，刻度盘正中央的数值标为15，最右边
满偏电流Ig处的数值标为0，
处的数值标为 。
(4)该小组用制作好的欧姆表测量未知电阻
。选择“×10”挡，红黑表笔短接，调节R3使灵敏电流计满偏，
再将
接到红黑表笔间，此时指针指在了
处，则Rx= Ω。
14．某同学用一节干电池，将微安表（量程为0~100μA）改装成倍率分别为
和
的双倍率欧姆表。
(1)设计图1 所示电路测量微安表内阻。先断开S2，闭合S1，调节R1的阻值，使表头满偏；再保持R1的阻
值不变，闭合S2，调节R2，当R2的阻值为135Ω 时微安表的示数为60μA。忽略S2闭合后电路中总电阻的
变化，经计算得
；
(2)设计双倍率欧姆表电路如图2 所示，当开关S 拨到 （填“1”或“2”）时倍率为
当倍
率为
时将两表笔短接，调节变阻器使表头满偏，此时通过变阻器的电流为10mA，则
；
(3)用该欧姆表测电压表内阻时，先将欧姆表调至“×100”倍率，欧姆调零后再将黑表笔接电压表的
（选填“+”或“-”）接线柱，红表笔接另一接线柱测电压表内阻；
(4)用该欧姆表测量一个额定电压220V、额定功率100W 的白炽灯，测量值可能 。
15
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
A．远小于484Ω
B．约为484Ω
C．远大于484Ω
15．如图（a）所示，某同学根据所学知识制作了一个简易的欧姆表，表盘刻度如图（b）所示，中间刻度
为15，表头G 的满偏电流Ig=300μA，内阻Rg=100Ω，电源电动势E=4.5V。
(1)图（a）中B 端应接 表笔。（填“红”或“黑”）
(2)将旋钮旋到×1k 挡，进行欧姆调零后，该欧姆表的内阻为 kΩ。
(3)将旋钮旋到×100 挡，欧姆调零后接入一待测电阻，指针如图（b）所示，则读数为 ，若继
续接入另一电阻测量时发现指针偏角过大，则应换用更 倍率（填“大”或“小”）
(4)图（a）中R1= Ω。（计算结果保留3 位有效数字）
(5)若电池老化，内阻变大，电动势变小，但仍可进行欧姆调零，则测量结果将 。（填
“偏大”“偏小”或“不变”）
16．图a 为某同学组装完成的简易多用电表的电路图。图中E 是电池；
、
、
、
和
是固定电阻，
是可变电阻；表头G 的满偏电流为250μA，内阻为480Ω，虚线方框内为换挡开关，A 端和B 端分别与
两表笔相连。该多用电表有5 个挡位，5 个挡位为：直流电压1V 挡和5V 挡，直流电流1mA 挡和2.5mA 挡，
欧姆
挡。
(1)图a 中的A 端与 （填“红”或“黑”）色表笔相连接。
16
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(2)关于
的使用，下列说法正确的是（ ）（填正确答案标号）。
A．在使用多用电表之前，调整
使电表指针指在表盘左端电流“0”位置
B．使用欧姆挡时，先将两表笔短接，调整
使电表指针指在表盘右端电阻“0”位置
C．使用电流挡时，调整
使电表指针尽可能指在表盘右端电流最大位置
(3)根据题给条件可得
，
。
(4)某次测量时该多用电表指针位置如图b 所示。若此时B 端是与“1”连接的，则多用电表读数为 ；
若此时B 端是与“3”连接的，则读数为 ；若此时B 端是与“5”连接的，则读数为 。
(5)若该欧姆表使用一段时间后，电池内阻明显变大，电动势变化可忽略（认为不变），但将两表笔短接时
调节电阻箱，指针仍能满偏，按正确使用方法再进行测量，其测量结果将______。
A．偏大
B．偏小
C．不变
D．无法确定
17．小理同学利用实验室器材改装了一个双量程电流表，并利用此改装的电流表设计了一个多倍率的欧姆
表。
(1)如甲图所示，双量程电流表的量程分别是
和
，当使用0、1 两个端点时，量程为
；
(2)某同学使用此双量程电流表组装完成了简易双倍率欧姆表（“
”和“
”），电路图如乙图所示。
①A 端应与 （填“红”或“黑”）色表笔相连接；
②电源电动势
，换挡开关与2 相连，此欧姆表内阻为
，此时应为 倍率。
③为了验证改装的欧姆表
的测量精度，按规范操作在红黑表笔间接标准电阻
时，指针指示
位置如丙图所示，造成这一误差的原因可能是 。
A．电池使用时间较长致电动势偏小
17
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
B．改装电流表时接入的电阻1 偏小
C． 表头真实内阻偏小
18．多用电表是一种多功能、多量程的电学仪表，可测量直流电流、直流电压、交流电压、电阻等物理量。
(1)指针式多用电表使用前应该调整旋钮，使指针指向 “0”（填“左侧”或“右侧”）。
(2)某电阻阻值约为几百欧姆，现用该电表测此电阻，测量前，需要以下操作，其顺序是 。（填写
序号）
A．将红表笔和黑表笔直接接触
B．把选择开关旋转到“×10”位置
C．调节欧姆调零旋钮使指针指向欧姆零点
正确进行实验操作后，电表的读数如图甲所示，该读数是 Ω。
(3)图乙是某同学设计的多用电表测电阻的欧姆调零原理图，电池的负极应接 表笔（选填“红”或
“黑”），图中G 为表头，量程100
，内阻
，
，通过调节a、b 间的触点，使G
满偏.已知
，电池电动势为1.50V（电池内阻可忽略），触点在a 端时G 满偏，则
.
19．如图甲为简易多用电表原理图，表头G 的满偏电流为250μA，内阻为480Ω。虚线方框内为换挡开关，
A 端和B 端分别与两表笔相连。该多用电表有5 个挡位，5 个挡位为：直流电压1V 挡和5V 挡，直流电流
1mA 挡和2.5mA 挡，欧姆挡。
18
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(1)如果多用电表当做量程5V 直流电压表，选择旋钮应接通 （填“1”“2”……或“5”下同）；
如果多用电表当做量程1mA 直流电流表，选择旋钮应接通 ；
(2)为制作多倍率的欧姆表，采用如图乙结构，R0为调零电阻，Rm<Rn，将单刀双掷开关S 与n 接通，此时
欧姆表的挡位为（填“×1”或“×10”），欧姆调零后在AB 间接入阻值为150Ω 的定值电阻，稳定后电流计
G 的指针偏转到满偏刻度的
，取走该定值电阻。把另一个定值电阻接入AB 间，稳定后电流计G 的指针
偏转到满偏刻度的
，则Rx= Ω。
20．图甲为某同学组装完成的简易多用电表的电路图。图中E 是电池，
、
、
、
和
是固定电阻，
是可变电阻，表头电流表G 的量程为
，内阻
，B 为换挡开关，A 端和B 端分别与两表
笔相连。该多用电表有5 个挡位，分别为直流电压
挡和
挡，直流电流
挡和
挡，欧姆“
”挡。
(1)图甲中A 端与 （填“红”或“黑”）色表笔相连接。
(2)根据题给条件可得
。
19
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
(3)某次测量时该多用电表指针位置如图乙所示，若此时B 端是与“1”相连的，则多用电表读数为
；若此时B 端是与“3”相连的，则读数为 。
(4)多用电表长时间使用后会造成电源的电动势减小和内阻增大，若继续使用时还能进行欧姆调零，则用该
多用电表测量电阻时，所测得的电阻值将 （填“偏大”、“偏小”或“不变”）。
【答案】(1)黑
(2)50
(3) 0.52A 1400Ω
(4)偏大
【详解】（1）由题中所示电路图可知，B 与欧姆表内置电源的负极相连，B 端与红表笔相连接，A 端与黑
表笔相连接。
（2）由题中所示电路图可知，开关S 接位置1 时，分流电阻较小，此时电流挡的量程较大；开关S 接位置
2 时，分流电阻较大，此时电流挡的量程较小；则当；开关S 接位置2 时，为直流电流
挡，由欧姆定
律可得
可得
（3）[1]B 端是与“1”相连的，电流表量程为1A，分度值是0.02A，多用电表读数为
[2]若此时B 端是与“3”相连的，多用电表测电阻，由图示可知，指针指在14 的位置，则读数为
（4）当电池电动势变小、内阻变大时，需要重新欧姆调零，由于满偏电流
不变，则欧姆表内阻为
可知欧姆表内阻变小，待测电阻的测量值是通过电流表的示数体现出来的，可知当
变小时，有
20
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
由于
不变、
变小，指针跟原来的位置相比偏左，欧姆表的示数变大，导致测量阻值偏大。
21．某同学制作一个多量程的电流表和欧姆表，他设计的电表电路如图所示。所用器材分别为：
A．电流表G（满偏电流
，内阻
）；
B．定值电阻
；
C．滑动变阻器R（最大阻值为200Ω）；
D．电源（电动势为1.5V，内阻忽略不计）；
E．单刀双掷开关
；
F．表笔及导线若干。
①将单刀双掷开关
接b，
分别接2、1 时，c、d 可串联在电路中作为电流表，量程分别为10mA 和
100mA；
②若单刀双掷开关
接a，
分别接1、2 时，可作为双量程的欧姆表使用。
回答下列问题：
(1)电路中定值电阻
的阻值为 Ω。
(2)当单刀双掷开关
接a，再将开关
接1 时，欧姆表的挡位为 （填“
”或“
”）；欧姆调
零后将待测电阻
接在c、d 间，发现电流表指针偏转角很小，断开电路并将挡位换成另一挡位，再次欧
姆调零时，滑动变阻器R 的滑片 （填“向上”或“向下”）移动。调零后再次将电阻
接在c、d
21
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
间，电流表的指针对准刻度盘上的0.6mA 处，则电阻
。
22
