2024 年高考物理一轮复习模型及秒杀技巧一遍过
模块13 电学实验全覆盖模块大招
第04 讲 改装电表模型
（原卷版）
目录
【内容一】 小量程电流表
模型.....................................................................................................................1
【内容二】 把小量程表头G 改为电压表V 模型.............................................................................................3
【内容三】 把小量程表头G 改为大量程电流表A 模型...................................................................................5
【内容四】 电表校准模型...................................................................................................................................5
技巧总结
改装电表
技巧总结
Ⅰ：小量程电流表
（表头）
1. 核心部件：永久磁铁和可转动的线圈
2. 工作原理：通电后，线圈在磁场力的作用下带动指针偏转，指针的偏角
与通过电
流表的电流
成正比 3、作用：测量微小电流和电压。
4、电路图符号：
5、三个主要参数
三个参数关系：
Ⅱ：把小量程表头G 改为电压表V
形如：电流表G 的内阻为Rg＝10Ω，满偏电流为Ig=3 mA，要把它改装成量程为
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
U=3V 的伏特表，应该怎么办？
问题1：能让3V 的电压全部加在表头吗？怎么办？
破解：不能，串联大电阻
问题2：当被测电压是3V 时，指针应该指在哪里？表头两端加多大电压？其余电压加
在哪里？
问题3：要串联的电阻上分担多少电压？需要多大的电阻分压？
破解：
问题4：改装后的电压表内阻RV是多大？
破解：
问题5：改装后的表盘需要做怎样的改变？
破解：
（1）在电流计原刻度的基础上乘以（Rg+R）即可；
（2）满刻度处标改装后的量程，然后根据小格数按比例等分即可.（量程和精确度）
问题6：若要将电流表G 改装成一个量程为Ug 的n 倍的电压表V，需要串联多大阻值
的电阻？
破解：
总结：把电流表改装成电压表
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
1.原理：串联分压
2.方法：串联电阻
3.再将表盘对应示数改装
4、电压表扩大量程的倍数n
由
，令：
则有
：电压表扩大量程的倍数
若改装成一个量程为
的
倍的电压表V，需要串联电阻的阻值为
.
改装后电压表的内阻：
.
Ⅲ:把小量程表头G 改为大量程电流表A
问题：电流表能够测量的电流不超过毫安级，为了测量几安培的电流，甚至更大的电
流，可以采用什么方法？
说明：这样，在测量大电流时，通过电流表G 的电流也就不致超过满偏电流Ig，并联
了分流电阻，则在表头刻度盘上显示出相应的电流值，不是表示通过电流表G 的电
流，而是表示通过电流表A 的电流．
形如：有一个电流表G，内阻为Rg＝25Ω,满偏电流为Ig=3mA，要把它改装成量程为
I=0.6A 的安培表，应该怎么办？
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
问题1：能让0.6A 的电流全部通过表头吗？怎么办？
破解：并联小电阻
问题2：当被测电流是0.6A 时，应该让指针指在哪里？表头里应该流过多少电流？
破解：并联小电阻指针指在满刻度处，表头中流过电流为3mA
问题3：并联的电阻上流过多少电流？需要多大的分流电阻？
破解：
问题4：改装后的安培表内阻RA是多大？
破解：
问题5：改装后的表盘需要做怎样的改变？
破解：
（1）在原电流表原刻度的基础上乘以（
）即可；
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（2）满刻度处标改装后的量程，然后根据小格数按比例等分即可。（量程和精确度）
问题6：若要将电流表G 改装成一个量程为Ig 的n 倍的电流表A，需要并联多大阻值
的电阻？
破解：
总结：把小量程的电流表改装成大量程的电流表
1.原理：并联分流
2.方法：并联电阻
3. 再将表盘
对应示数改装
4、电流表扩大量程的倍数
若
（
为放大倍数）
则
，
：电流表扩大量程的倍数.
若改装成一个量程为Ig 的n 倍的电流表A，需要并联的电阻的阻值为
.
Ⅳ：校准
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
若示数相等即为标准，若示数不相等即需调整.
①改装后的电压表示数偏大
②改装后的电压表示数偏小
③改装后的电流表示数偏大
④改装后的电流表示数偏小
例题演练
例1．某同学用一个微安表头（量程1mA，内阻90Ω）电阻箱R1和电阻箱R2组装一个
多用电表，有电流10mA 和电压3V 两档，改装电路如图所示，则R1、R2应调到多大阻
值（ ）
A．R1=100Ω，R2=300Ω
B．R1=10Ω，R2=291Ω
C．R1=100Ω，R2=291Ω
D．R1=10Ω，R2=300Ω
解：微安表并联一个小电阻改装成大量程得电流表，串联一个大电阻改装成大量程的
电压表，改装图如图所示
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
当接O、a 接线柱时改装为电流表，根据并联电路特点得
代入数据解得
当接O、b 接线柱时改装为电压表，根据串联电路特点得
解得
故B 正确，ACD 错误。故选B。
例2．磁电式电流表（表头）最基本的组成部分是磁铁和放在磁铁两极之间的线圈，
由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程。已知某一
表头G，内阻Rg=30
，满偏电压
，要将它改装为量程
的电压表，
所做的操作是（ ）
A．串联一个
的电阻
B．串联一个
的电阻
C．并联一个
的电阻
D．并联一个
的电阻
解：改装成电压表，需要串联电阻分压，根据欧姆定律可得
解得
故B 正确，ACD 错误。故选B。

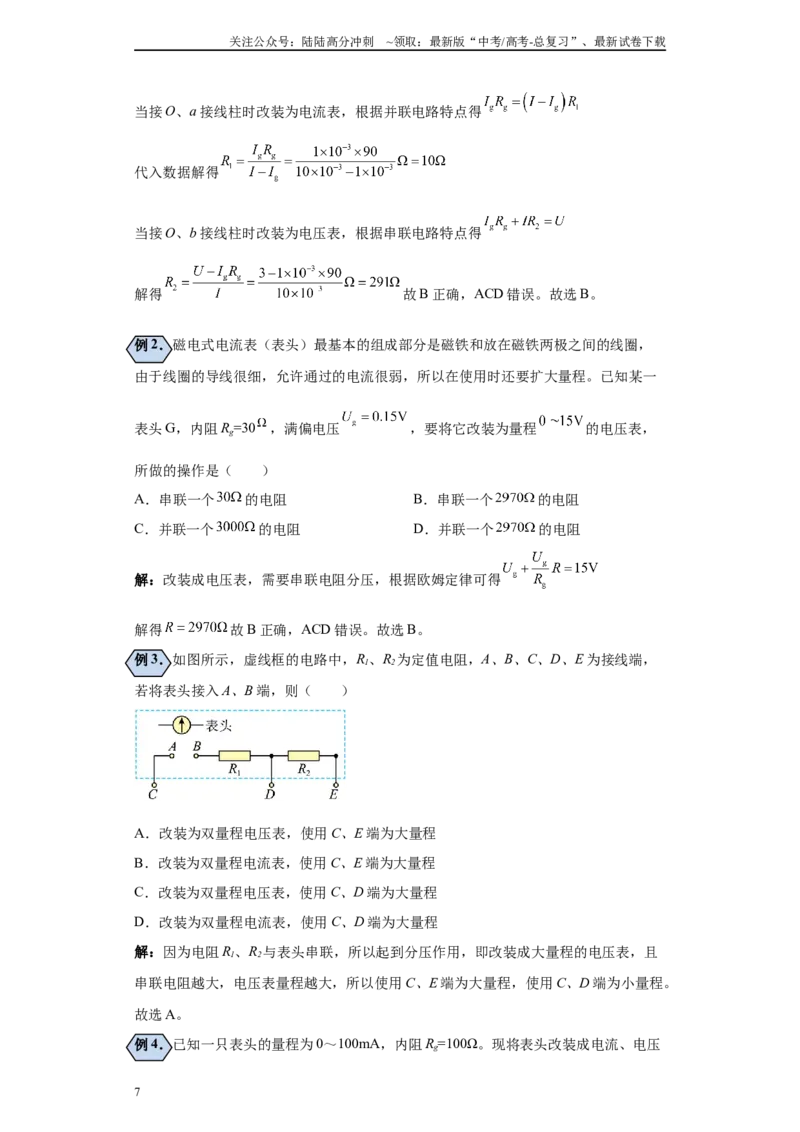

例3．如图所示，虚线框的电路中，R1、R2为定值电阻，A、B、C、D、E 为接线端，
若将表头接入A、B 端，则（ ）
A．改装为双量程电压表，使用C、E 端为大量程
B．改装为双量程电流表，使用C、E 端为大量程
C．改装为双量程电压表，使用C、D 端为大量程
D．改装为双量程电流表，使用C、D 端为大量程
解：因为电阻R1、R2与表头串联，所以起到分压作用，即改装成大量程的电压表，且
串联电阻越大，电压表量程越大，所以使用C、E 端为大量程，使用C、D 端为小量程。
故选A。
例4．已知一只表头的量程为0～100mA，内阻Rg=100Ω。现将表头改装成电流、电压
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
两用的电表，如图所示，已知R1=100 Ω，R2=1kΩ，则下列正确的说法的是（ ）
A．用
两端时是电压表，最大测量值为110V
B．用
两端时是电压表，最大测
量值为110V
C．用
两端时是电流表，最大测量值为200mA D．用
两端时是电流表，最大测
量值为220mA
解：由题给电路图可知，用
两端时，表头
与
并联，是电流表，最大测量值为
由题给电路图可知，用
两端时，表头
与
并联后再与
串
联，是电压表，最大测量值为
ABD 错误，C 正确。故选C。
例5．如图所示的电路，灵敏电流计G 和一个电阻箱R 并联，改装成一个大量程的电
表，下列判断正确的是（ ）
A．改装成的是电流表，R 越小量程越大
B．改装成的是电流表，R 越大量程越大
C．改装成的是电压表，R 越小量程越大
D．改装成的是电压表，R 越大量程越大
解：AB．改装成了电流表，R 越小分流能力越强，电流表量程越大，R 越大分流能力
越弱，电流表量程越小，故A 正确，B 错误；
CD．把电流计改装成电压表应给电流计串联一个分压电阻，串联电阻越大，电压表量
程越大，由图示电路图可知，电流计与电阻R 并联，改装成的是电流表，故CD 错误。
故选A。
例6．四个相同的电流表分别改装成两个电流表
、
和两个电压表
、
，
的
量程小于
，
的量程小于
，把它们接入如图所示的电路，闭合开关后
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
（ ）
A．
的读数和
的读数相同 B．
的读数和
的读数相同
C．
指针偏转角度和
指针偏转角相同
D．
指针偏转角度比
指针偏转角度大
解：AC. 设改装前四个电流表的满偏电流为
，内阻为
。改装成电流表时需要并联
电阻
，其量程为
由上式可知电流表量程越小
越大，所以
的内阻大于
的内阻。根据并联分流规
律可知通过
的电流小于通过
的电流，所以
的读数小于
的读数，又因为原始
表头为并联关系，所以表头两端电压相等，通过两表头的电流相等，即
指针偏转角
度和
指针偏转角相同，A 错误，C 正确；
BD. 改装成电压表时需要串联电阻
，其量程为
由上式可知电压表量程越小
越小，所以
的内阻小于
的内阻，根据串联分压规律
可知
两端电压小于
两端电压，所以
的读数小于
的读数，又因为原始表头为
串联关系，所以通过两表头的电流相等，即
指针偏转角度和
指针偏转角度相同，
BD 错误。故选C。
例7．已知某一表头G，内阻
，满偏电流
，要将它改装为量程为
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
的电流表，后改装成一个量程为
的电压表，所做的操作是（ ）
A．先并联一个
的电阻
B．先并联一个
的电阻
C．再串联一个
的电阻
D．再串联一个
的电阻
解：AB．将它改装为量程为
的电流表，需要并联一个电阻，则有
可得需并联一个
故A 正确，B 错误；
CD．改装成一个量程为
的电压表，需串联一个电阻，则有
可得
故C 正确，D 错误。故选AC。

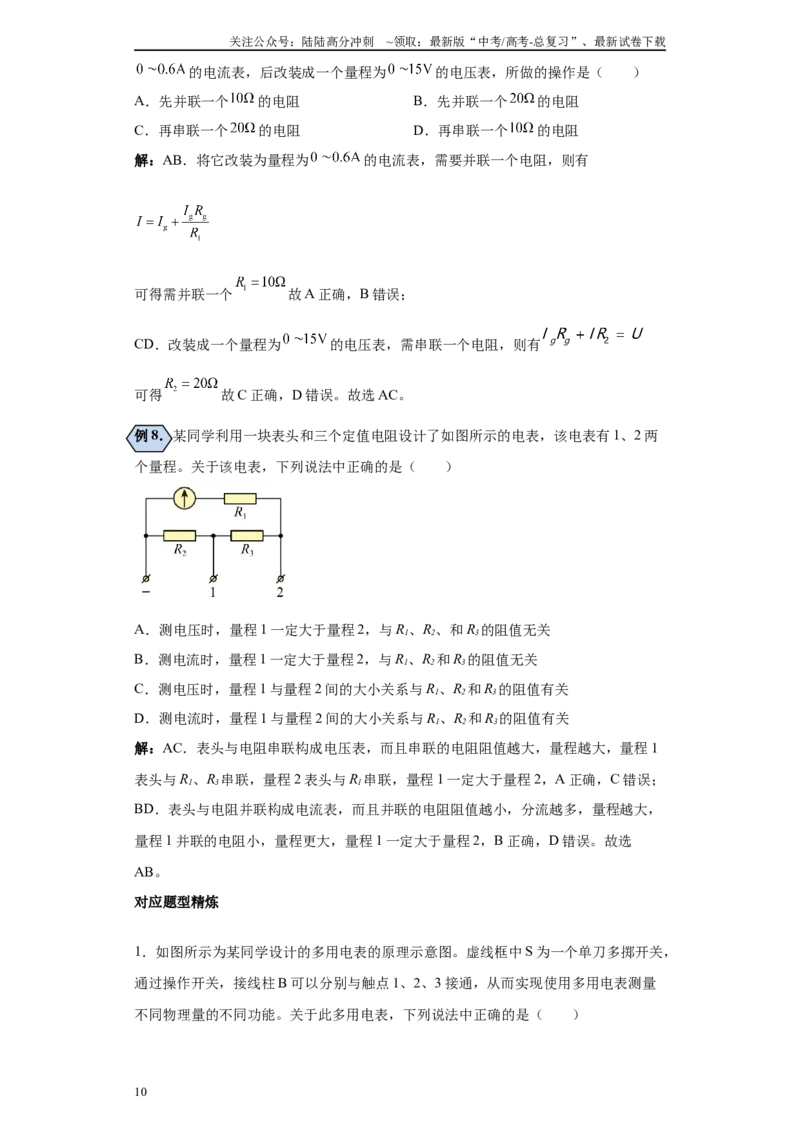

例8．某同学利用一块表头和三个定值电阻设计了如图所示的电表，该电表有1、2 两
个量程。关于该电表，下列说法中正确的是（ ）
A．测电压时，量程1 一定大于量程2，与R1、R2、和R3的阻值无关
B．测电流时，量程1 一定大于量程2，与R1、R2和R3的阻值无关
C．测电压时，量程1 与量程2 间的大小关系与R1、R2和R3的阻值有关
D．测电流时，量程1 与量程2 间的大小关系与R1、R2和R3的阻值有关
解：AC．表头与电阻串联构成电压表，而且串联的电阻阻值越大，量程越大，量程1
表头与R1、R3串联，量程2 表头与R1串联，量程1 一定大于量程2，A 正确，C 错误；
BD．表头与电阻并联构成电流表，而且并联的电阻阻值越小，分流越多，量程越大，
量程1 并联的电阻小，量程更大，量程1 一定大于量程2，B 正确，D 错误。故选
AB。
