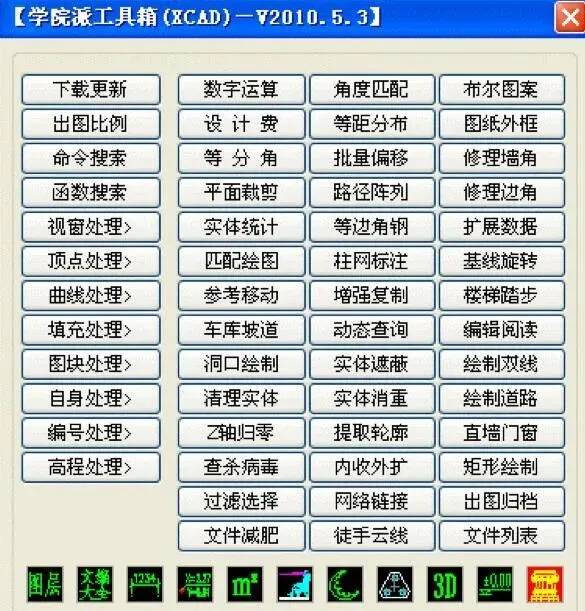

学院派工具箱cad插件

应用介绍

基础信息

应用标签

#CAD插件#cad工具箱

应用简介

用AutoCAD画图的兄弟应该都有体会，有些线条和视窗操作每天都要重复好几遍，时间长了挺磨人的。今天聊的这款**学院派工具箱(xcad)**，就是个专门给CAD加buff的插件。

装上之后，日常设计常用的线条、视窗图形，还有各种命令修改功能，基本都能直接调出来用，不用再一层层翻菜单。安装也不折腾，把压缩包解压到CAD目录下，加载XCAD.VLX和XYPLib.VLX文件就行。

插件里还内置了快捷键列表和自定义简化命令编制说明，想自己改键位的可以照着折腾，挺适合习惯用快捷键提高效率的老手。

功能特色

安装指南

先把压缩包解压到CAD安装目录，加载XCAD.VLX和XYPLib.VLX文件，在命令行输入XCAD即可运行。

加载XCAD.vlx优先在acad.lsp里添加(vl-load-all “XCAD.vlx”)，也可在程序内、命令行、菜单文件中添加该语句，或直接把文件拖入CAD界面。

安装注意事项

CAD调用外部程序的方法（以学院派CAD工具箱为例）：常用的CAD外部程序主要是LSP文件和VLX文件。以学院派CAD工具箱为例，下载下来主要就是一个VLX文件。想临时调用的话，走**”工具-加载应用程序”，找到XCAD.VLX载入，然后在命令行输入XCAD就能开干。要是嫌每次加载麻烦，可以把它塞进CAD启动组**，以后CAD启动时自动加载，不用重复操作。

更稳妥的自动加载与路径设置：建议把工具箱丢进CAD安装目录的SUPPORT文件夹，比如D:\Program Files\autocad 2004\Support\XCAD。然后找到SUPPORT里的acad2004.lsp，用记事本打开，在那一行代码下面加上**(LOAD “XCAD/XCAD.VLX”)，下次启动就能自动加载。如果CAD找不到文件，记得去“工具-选项”里找到“支持文件搜索路径”，把XCAD**的路径加进去。

关于特殊字符输入：在CAD里输特殊符号挺烦的，比如管径符号**”Φ”得记转义符“%%C”。没必要硬记，可以用个叫“特殊字符输入器”的小工具，选中符号直接CTRL+V**粘贴就行。

使用说明

该软件支持通过工具箱自定义常用程序、功能与简化命令，可借助专用Excel模板进行配置，直接按示例格式添加菜单内容即可。

用户可在模板中设置对话框标题、对应命令及自定义快捷键，所有配置的用户程序必须预先加载才能生效。
