专为PCB设计的过流保护:500VAC插件保险丝

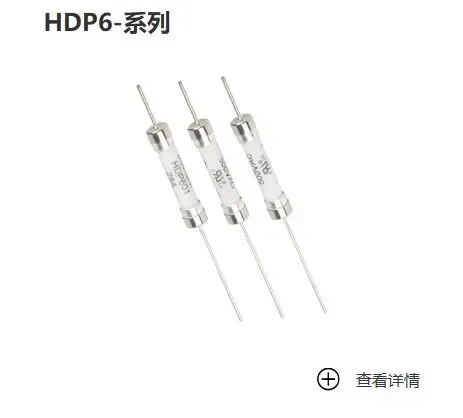

款式一：HDP601B  10~40A   500VAC  分断电流1.5kA

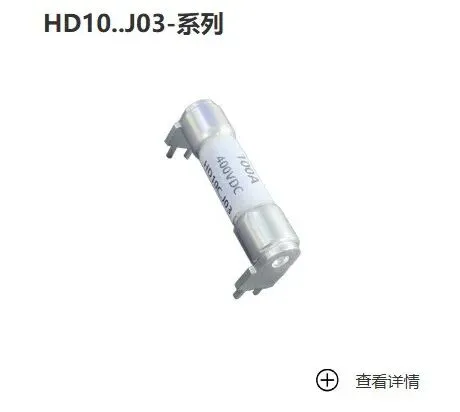

款式二：HD10X.J03  30~100A/500VAC 分断电流1.5kA

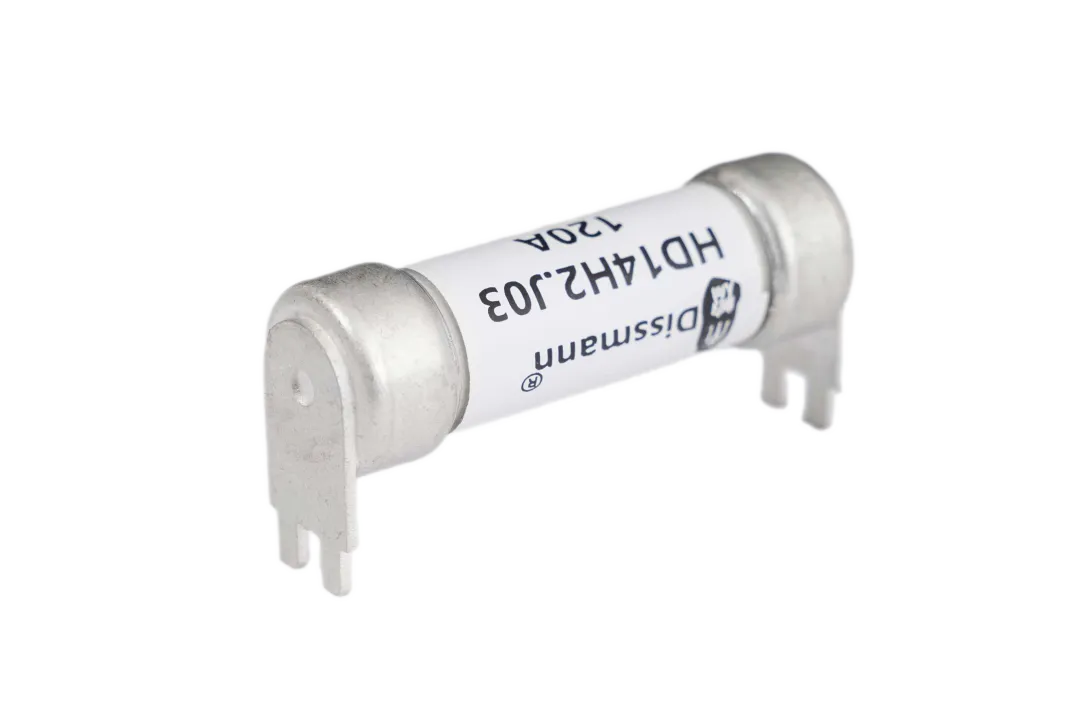

款式三：HD14H2.J03 10~120A/500VAC 分断能力20kA

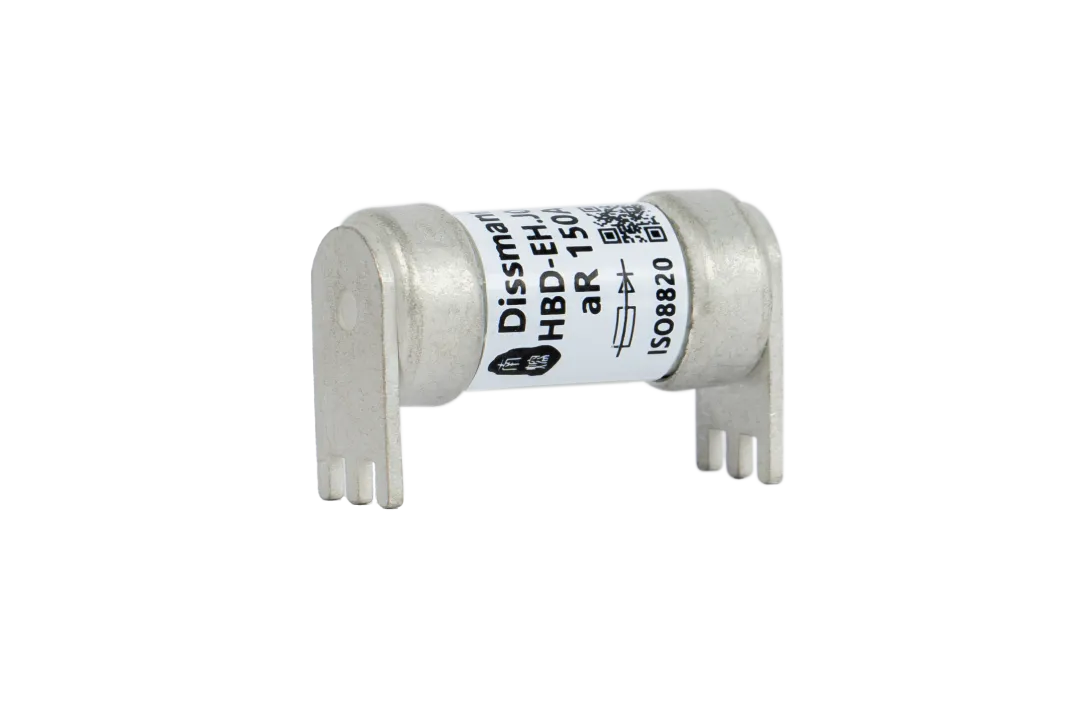

款式四：HBD-EH/HP  16~200A/500VAC  分断能力20kA

应用场景与优势

南熔500VAC带插脚保险丝在以下PCBA应用场景中表现尤为出色：

PCBA设计中的 保险丝 选型指南

1. 确定额定电流

保险丝的额定电流需根据电路正常工作电流，并考虑降额设计原则。一般推荐按以下公式选取：

• 对于电流波动小的阻性负载（如电阻、LED），取1.2倍系数

• 对于存在启动冲击的感性负载（如电机、变压器），取1.5倍系数

例如，某工业电源电路正常工作电流为2A，且存在电机类负载，则应选择额定电流不低于3A（2×1.5）的型号。

2. 匹配额定电压与分断能力

保险丝的额定电压必须大于或等于电路的工作电压。南熔500VAC系列专为高压交流设计，适用于380V、480V乃至500V的工业电压等级。同时，需确保保险丝的分断能力大于电路中可能出现的最大短路电流，以避免熔断时发生飞弧或炸裂风险。

3. 考虑环境温度修正

保险丝的载流能力会随环境温度升高而下降。当PCBA工作在高温环境（如密闭机箱、工业现场）时，需对额定电流进行温度降额。一般而言，环境温度每升高25°C，额定电流约下降10%。若设备工作温度为85°C，实际选型电流需在计算值基础上除以0.85左右的温度系数。

4. 区分快断与慢断特性

南熔500VAC带插脚保险丝通常提供快断型和慢断型两种规格：

• 快断型：响应迅速，适用于无浪涌的纯阻性电路或对过流极其敏感的半导体保护

• 慢断型（延时型）：可承受短时浪涌电流（如电机启动、电容充电），避免正常启动时误熔断。
