自写cad插件之一文一插件搞定烦人的图纸比例

cad插件是高效运用CAD的灵魂

–CAD孙学长

该cad插件免费获取方式在文末

解决问题：

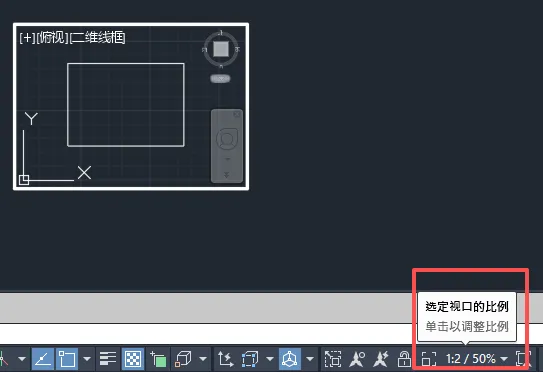

CAD中各种比例，“眼花缭乱，头晕目眩”。绘图老手有了自己一定的经验，但新手小白就没那么友好了，到底图纸上的比例应该写多少，绘图比例，视口比例，图纸比例。。。

在CAD甄同学的想法及提供的计算公式下，计算图纸比例的插件来了：

先说孙学长的理解：

绘图比例：CAD图上长度实际是没有单位的，习惯画法会把图上1个单位对等看为实际的1mm叫绘图比例1：1，把图上1个单位对等看为实际的1m（1000mm）叫绘图比例1：1000。。。

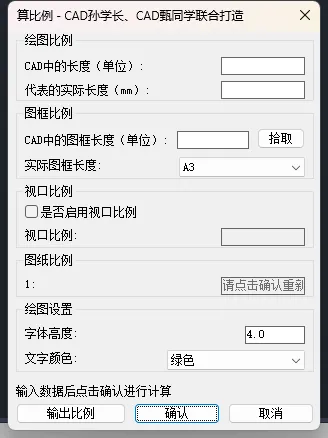

插件弹窗长这样：

拾取CAD中的图框长度只能是标准图框的长度，比如A3加长图纸，要输入A3对应的长420或者420000等之类，后续有时间再优化改为用图框的宽计算倍数，这样加长图框换算图纸比例也就没问题了。

💡 适用场景：

所有 CAD 二维绘图中图纸比例测算 + 比例文字标注的全流程操作。

更多待朋友们发现的场景

……
