机械制造软件

CAD、CAE 和 CAM 是现代工业设计与制造流程中三个紧密关联的核心技术，它们共同构成了从产品概念到最终成品的数字化闭环。

简单来说，它们分别代表了产品生命周期的三个关键阶段：
* CAD (设计): 产品“长什么样”？
* CAE (分析): 产品“好不好用”？
* CAM (制造): 产品“怎么做出来”？

下面为你详细解析这三个概念。

🎨 CAD：计算机辅助设计

CAD (Computer-Aided Design)，即计算机辅助设计，是整个流程的起点。它利用计算机软件来创建产品的精确二维图纸或三维模型。

* 核心作用：替代传统的手工绘图，将设计师的创意和构思转化为数字化的、可精确测量的几何模型。这个模型不仅包含形状和尺寸，还可以附加材料、重量等信息。
* 主要功能：
* 二维绘图：绘制建筑平面图、机械零件图、电路图等。
* 三维建模：创建具有立体感的模型，可以从任意角度观察、旋转和剖切，直观展示产品内部结构。
* 常用软件：AutoCAD、SolidWorks、CATIA、Revit。

🔬 CAE：计算机辅助工程

CAE (Computer-Aided Engineering)，即计算机辅助工程，是产品设计过程中的“虚拟试验场”。它利用计算机软件对 CAD 模型进行物理性能的仿真和分析。

* 核心作用：在产品被实际制造出来之前，预测其在真实工况下的表现，如受力、受热、流体通过等情况，从而发现并解决潜在的设计缺陷，避免制作昂贵的物理原型。
* 主要功能：
* 有限元分析 (FEA)：分析产品的结构强度、振动、疲劳等。
* 计算流体力学 (CFD)：模拟流体（如空气、水）的运动，用于分析空气动力学、散热等。
* 多体动力学：分析复杂机械系统（如汽车悬挂、机器人手臂）的运动和受力。
* 常用软件：Ansys、Abaqus、Simcenter。

🏭 CAM：计算机辅助制造

CAM (Computer-Aided Manufacturing)，即计算机辅助制造，是连接设计与生产的桥梁。它利用计算机软件将 CAD 模型转换为机器可以识别的指令（通常是 G 代码），来驱动数控机床（CNC）等设备完成加工。

* 核心作用：规划制造过程，自动生成控制机床的刀具路径，实现自动化、高精度的零件生产。
* 主要功能：
* 数控编程：根据 CAD 模型，规划刀具的加工路径和顺序。
* 加工仿真：在实际加工前，模拟整个制造过程，检查是否存在刀具与工件碰撞等风险。
* 应用范围：不仅包括传统的减材制造（如铣削、车削），也涵盖增材制造（3D打印）、激光切割等。
* 常用软件：NX CAM、Mastercam、Fusion 360 (内置CAM模块)。

🔄 三者的协同工作流程

CAD、CAE 和 CAM 并非孤立存在，而是形成一个高效、迭代的工作流：

1. 设计 (CAD)：工程师首先使用 CAD 软件创建出产品的初始三维模型。
2. 分析 (CAE)：将 CAD 模型导入 CAE 软件，进行各种性能仿真。如果分析结果显示设计不达标（例如，零件在受力下会断裂），则将分析结果反馈给设计工程师。
3. 优化 (CAD)：设计工程师根据 CAE 的反馈修改和优化 CAD 模型。
4. 制造 (CAM)：当设计通过 CAE 验证后，最终的 CAD 模型被送入 CAM 软件，生成加工程序，驱动机床生产出最终的实体产品。

这个“设计-分析-优化-制造”的循环，极大地缩短了产品研发周期，降低了成本，并提高了产品质量。

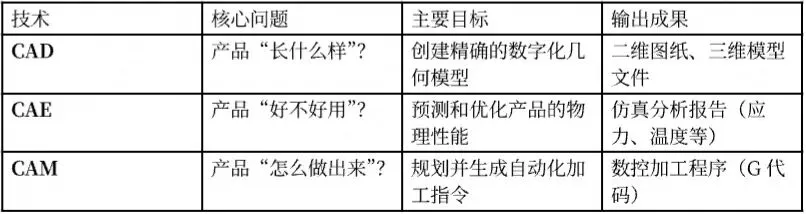

📊 核心区别一览

🛠️ SW：SolidWorks

SW 通常指 SolidWorks，这是一款由达索系统开发的、非常流行的三维 CAD 软件。

核心定位：一款专注于机械设计的三维 CAD 工具，以其易用性和强大的参数化建模功能著称。

主要用途：广泛应用于机械、自动化设备、消费电子等领域的零部件和装配体设计 。

特点：操作直观，学习曲线相对平缓，是许多机械工程师和相关专业学生的首选工具。

🚀 NX：Siemens NX

NX（原名 Unigraphics）是西门子（Siemens）公司推出的一款高端、集成化的软件套件 。

核心定位：一个功能强大的 CAD/CAM/CAE 一体化平台 。

主要用途：覆盖从产品概念设计、工程分析到制造编程的全流程，尤其在汽车、航空航天等高端制造领域应用广泛 。

特点：功能极其强大和全面，能够在一个软件环境中完成设计、仿真和制造，实现数据的无缝流转，但学习门槛也相对较高 。

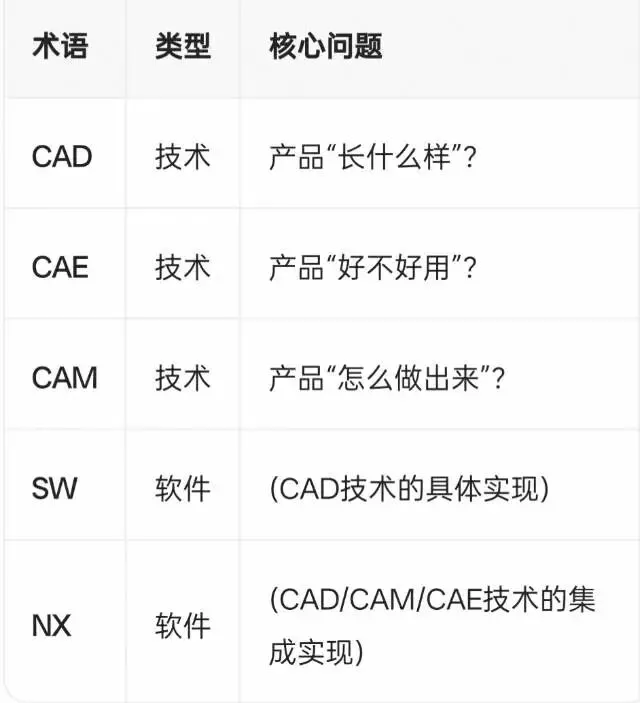

📊 核心区别与关系一览

简单来说，它们的工作流程是这样的：

工程师使用 CAD 软件（如 SW 或 NX）设计出产品的三维模型。

利用 CAE 功能（NX 内置或 Ansys 等专业软件）对模型进行仿真分析，确保其性能达标。

设计定型后，通过 CAM 模块（NX 内置或 Mastercam 等专业软件）生成加工程序，驱动机床生产出最终产品。
