西门子变频器常用功能参数说明1

一、常用功能参数的使用说明

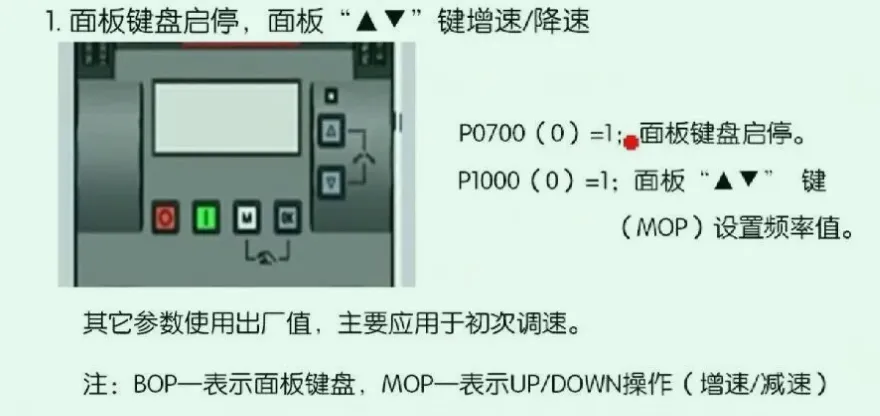

1. 面板键盘启停，面板”▲▼”键增速/降速

1）面板键盘启停功能

• 参数设置：通过设置P0700(0)=1实现面板键盘启停功能
• 操作方式：使用键盘上的启动/停止按钮控制电机运行状态
• 应用场景：主要用于初次调试时快速验证变频器基本功能

2）面板”▲▼”键增速/降速功能

• 频率设置：通过P1000(0)=1启用面板”MOP”频率设定功能
• MOP定义：指通过UP/DOWN操作（增速/减速）调节频率的方式
• 操作特点：按键时间长短直接影响频率调节速度
• 术语说明：
• BOP：表示面板键盘操作
• MOP：表示UP/DOWN操作（增速/减速）

3）参数设置与出厂值应用

• 最小配置：仅需设置P0700和P1000两个参数即可实现基本调速
• 出厂值优势：其他参数（如额定频率、电压、加减速时间等）可直接使用出厂默认值
• 调试建议：这种配置特别适合初次调试时快速验证系统连通性

4）实操演示：面板键盘启停与增速/降速

• 启动操作：按下键盘启动键后电机开始运行
• 频率调节：
• 向上键增速，默认最大频率为50Hz
• 向下键减速
• 时间参数：加减速时间默认使用出厂值10秒
• 停止操作：直接按下停止键即可停机

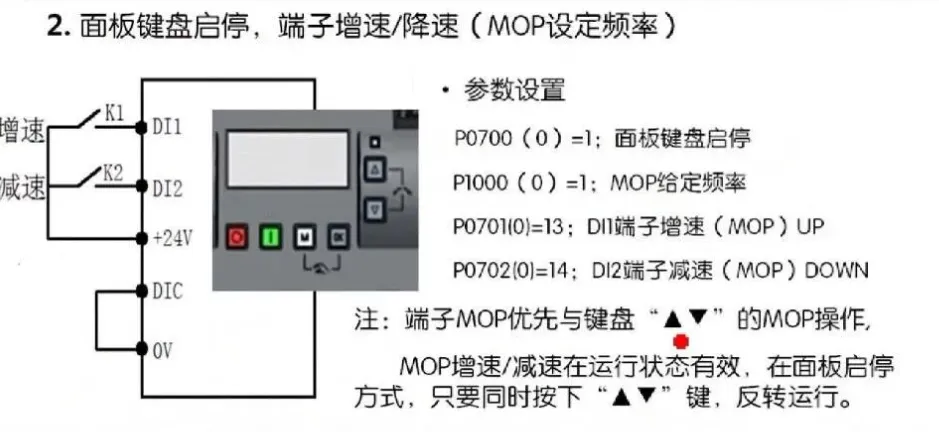

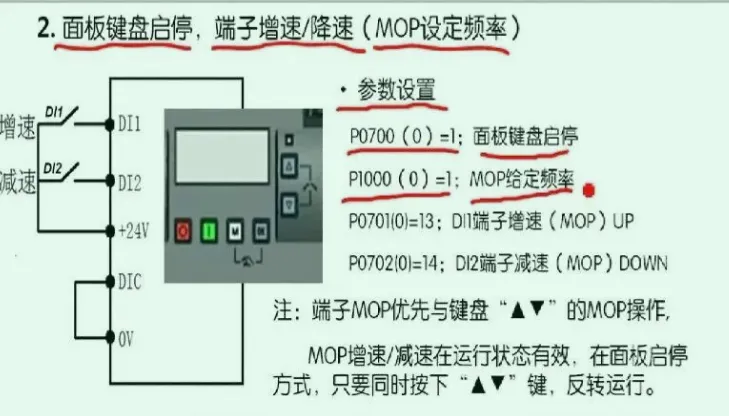

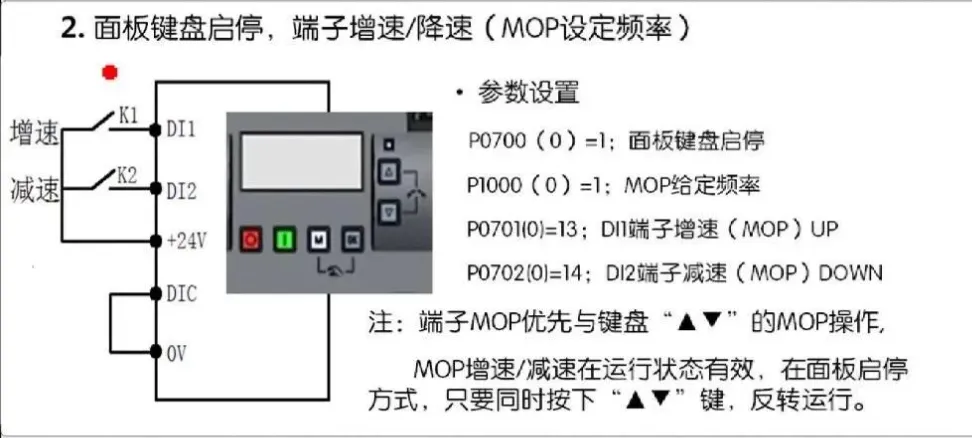

2. 面板键盘启停，端子增速/降速

1）参数配置

• 启停控制：P0700(0)=1（保持面板键盘启停）
• 频率给定：P1000(0)=1（MOP给定频率）
• 端子功能：

• P0701(0)=13：DI1端子设为增速(UP)

• P0702(0)=14：DI2端子设为减速(DOWN)

2）操作特性

• 优先级：端子MOP操作优先于键盘”MOP”操作
• 运行限制：MOP增速/减速仅在运行状态下有效
• 特殊功能：在面板启停方式下，同时按下”▲”键可实现反转运行

3. 面板键盘启停，端子增速/降速

1）参数设置

• 基本参数配置：

• P0700(0)=1设置面板键盘启停控制

• P1000(0)=1：选择MOP给定频率模式

• P0701(0)=13：定义DI1端子为增速(MOP)UP功能

• P0702(0)=14：定义DI2端子为减速(MOP)DOWN功能

• 优先级规则：
• 外部端子优先：当DI1/DI2端子与键盘”▲▼”键同时操作时，端子信号具有更高优先级
• 运行状态限制：MOP增速/减速功能仅在变频器运行状态下有效
• 特殊功能说明：
• 反转运行：在面板启停方式下，同时按下”▲▼”键可触发电机反转
• 接线原理：DI1/DI2端子通过24V电源与DIC公共端形成回路，开关闭合时实现增速/减速
